污水池逸散的VOCs治理——5种常见加盖废气收集方式对比解析

为了使除臭除VOCs效果达到预期目标，对构筑物加盖密封收集有以下几点要求及考虑:

①较好的密封效果;

 ②便于巡视及检修设备;

③便于清淤;

 ④在美观、实用的情况下降低成本。

目前，污水厂常用的五种构筑物密封方式有简易拆卸式、滑轨式、不锈钢+ 玻璃覆面、大跨度氟碳纤维反吊膜及土建与盖板相结合形式。

① 简易拆卸式

简易拆卸式( 见下图) 所选用的盖板材质一般是玻璃钢或者不锈钢，使用寿命一般为15- 20 年; 适用于中小型池体的构筑物( 一般跨度为5-7 m) 。在污水处理各个设备中格栅是最容易出现故障的设备，一般检修频繁，适宜采用简易拆卸式的安装方式，方便设备检修。

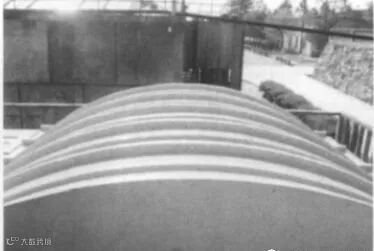

② 滑轨式

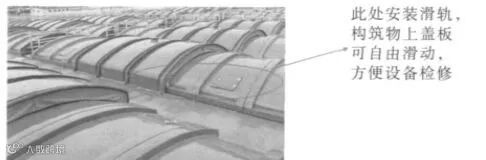

滑轨式( 见下图) 所选用的盖板材质一般是耐力板或者玻璃钢，滑动盖板的宽度一般为2 - 2. 5 m，适用于池型较小的构筑物( 一般跨度为5- 7 m) 。此种方式安装、巡视、检修方便，在一般新建的污水处理厂得到广泛应用。调研表明，A2 /O 工艺中鼓风曝气池的除臭系统宜采用整体滑轨加盖方式，便于清淤和更换曝气膜等工作的进行。

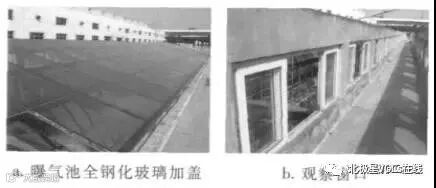

③ 不锈钢骨架+ 玻璃覆面

不锈钢骨架+ 玻璃覆面( 见下图) 是国内采用较多的一种密封方式，可用于跨度较大的池体，使用年限为8 -10 年。该方式优点为钢化玻璃耐腐蚀性好、美观、透明、方便巡视观察; 缺点为玻璃自重大、使用钢量增加、池体荷载增大、结构经济性能较差。

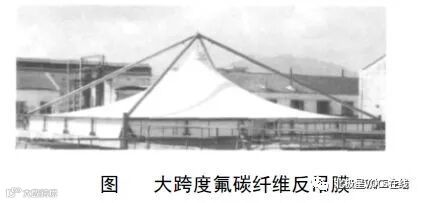

④ 大跨度氟碳纤维反吊膜

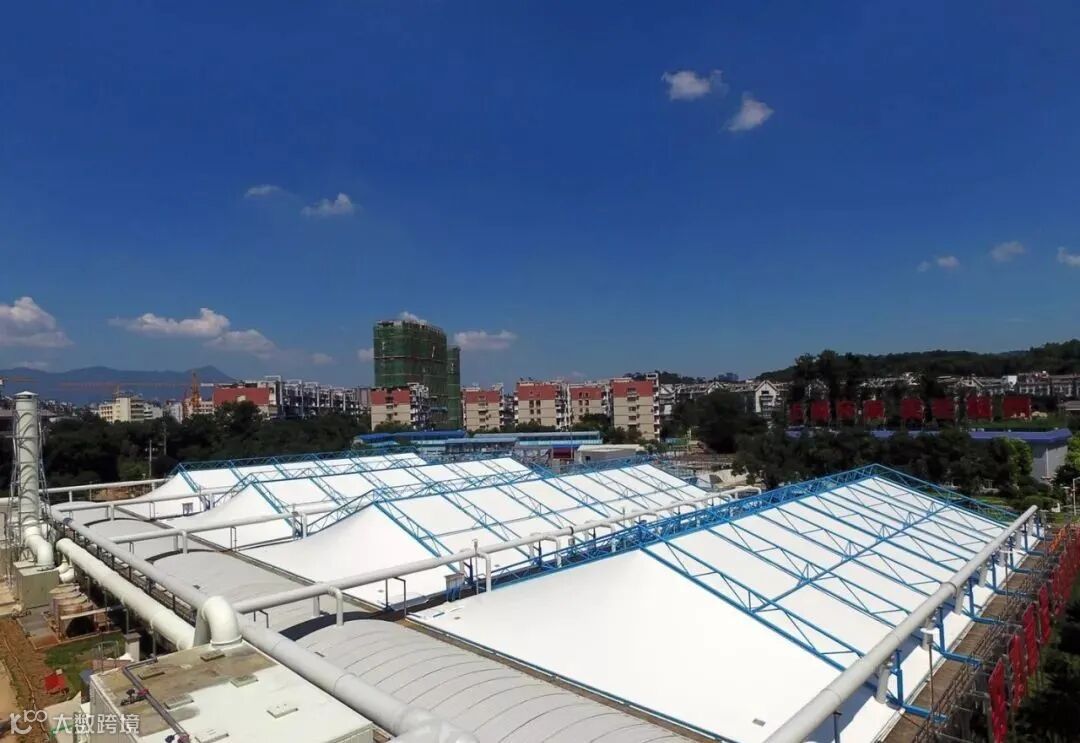

大跨度氟碳纤维反吊膜( 见下图) 是采用抗腐蚀能力很强的氟碳纤维膜把废气罩住、钢结构在外面将膜体悬吊的一种方式。这种方式既发挥了膜材的抗腐蚀性能，又从根本上解决了钢结构由于与腐蚀性气体接触而带来的腐蚀问题。膜体使用寿命为15-20 年，钢结构使用寿命为50 年;

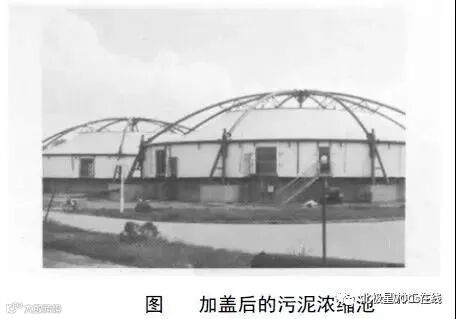

氟碳纤维反吊膜适用于所有跨度池体特别是大跨度池体，优点是防腐性能好、轻便、抗拉强度大、对大跨度池体极具优势、安装方便。在检修设备方面，可以通过在边膜上预留门和通道的方式解决。其缺点是由于反吊膜的结构设计特点，使得内部空间较大，气体收集量大，致使整个除臭系统的系统造价较高。调研表明，污水处理厂中的污泥浓缩池多为圆形，面积不大，但臭气量大，且有搅拌器、设备控制箱等置于池体之上，空间较高，故采用氟碳纤维反吊膜的形式最优，设备检修时可从预留门进入膜内维修，设备起吊时可拆卸膜体( 见下图) 。可以说，这是目前近几年应用最为广泛的大型池体加盖方式。

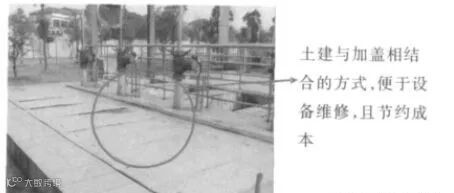

⑤ 土建与盖板相结合形式

实例分享武汉某污水处理厂的前池、进水泵房、旋流沉砂池、氧化沟工艺中的厌氧段及A2O 工艺中的厌、缺氧池均采用了土建与盖板相结合形式( 见下图) 。该类池体中设备较少，且为水下设备，较少进行设备及工艺巡视，仅需要在设备处安装盖板即可满足检修需要。目前已很少用了。

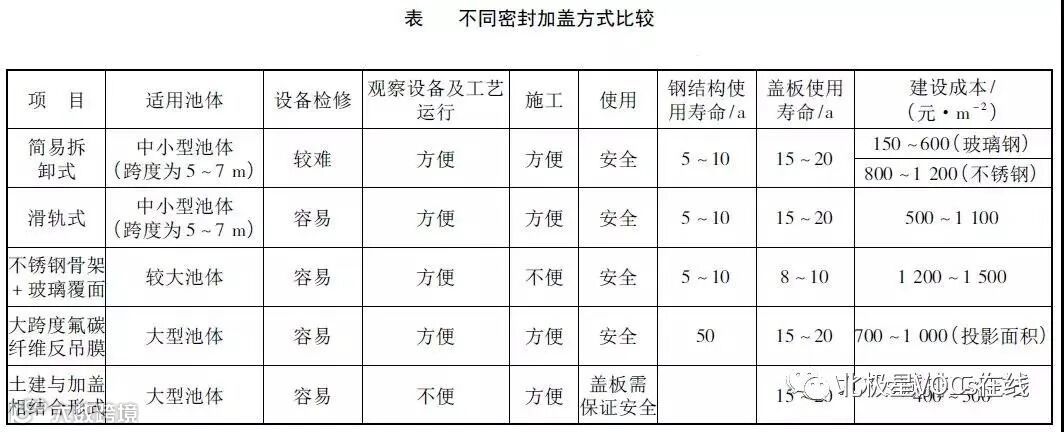

⑥小结比较

如上参数仅供参考，实际价格不同品质不同厂家且加之目前市场情况不同，具体以供应商报价为准，目前应用较多的为玻璃钢加盖与反吊膜加盖，投影面积单价上，目前两者价格已相差不太大。
