美国外观专利制图关键：阴影线规范详解
掌握阴影线应用规则，提升专利申请通过率

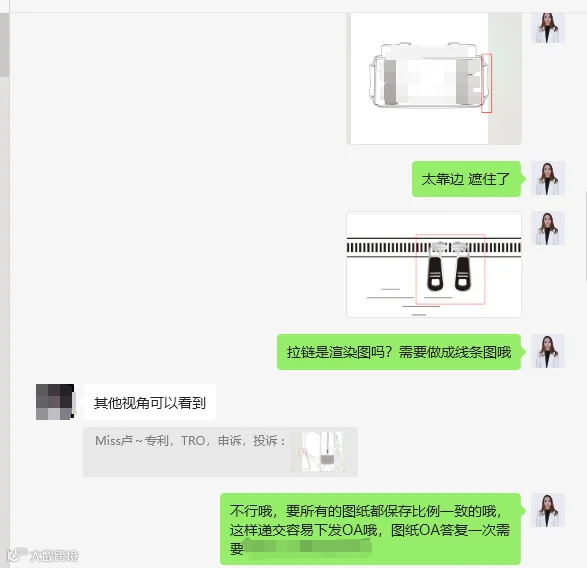

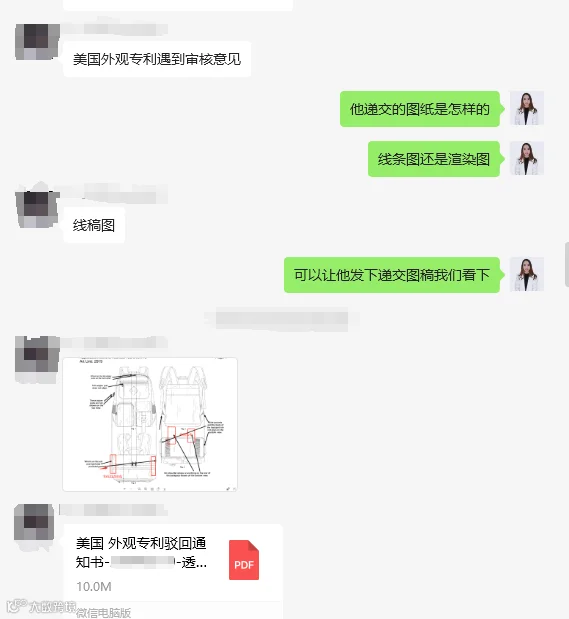

近期，不少申请人因提交的线条图未包含阴影线而收到美国专利商标局（USPTO）的审查意见（OA），导致申请受阻。与国内专利要求不同，美国外观专利明确要求图纸中必须添加表面阴影，以清晰展现设计的三维特征和轮廓。根据《美国法典》第35章第112条第一款规定，缺乏适当阴影可能导致设计形状和轮廓表达不清，进而被认定不符合授权条件。
以牙膏产品为例，无阴影的视图难以判断其表面是平面还是曲面，也无法准确识别曲率变化；而添加了合理阴影线的图纸则能直观呈现各表面的立体形态，显著提升审查员对设计特征的理解。
阴影线类型
美国专利局推荐使用线状和点状两种阴影形式。

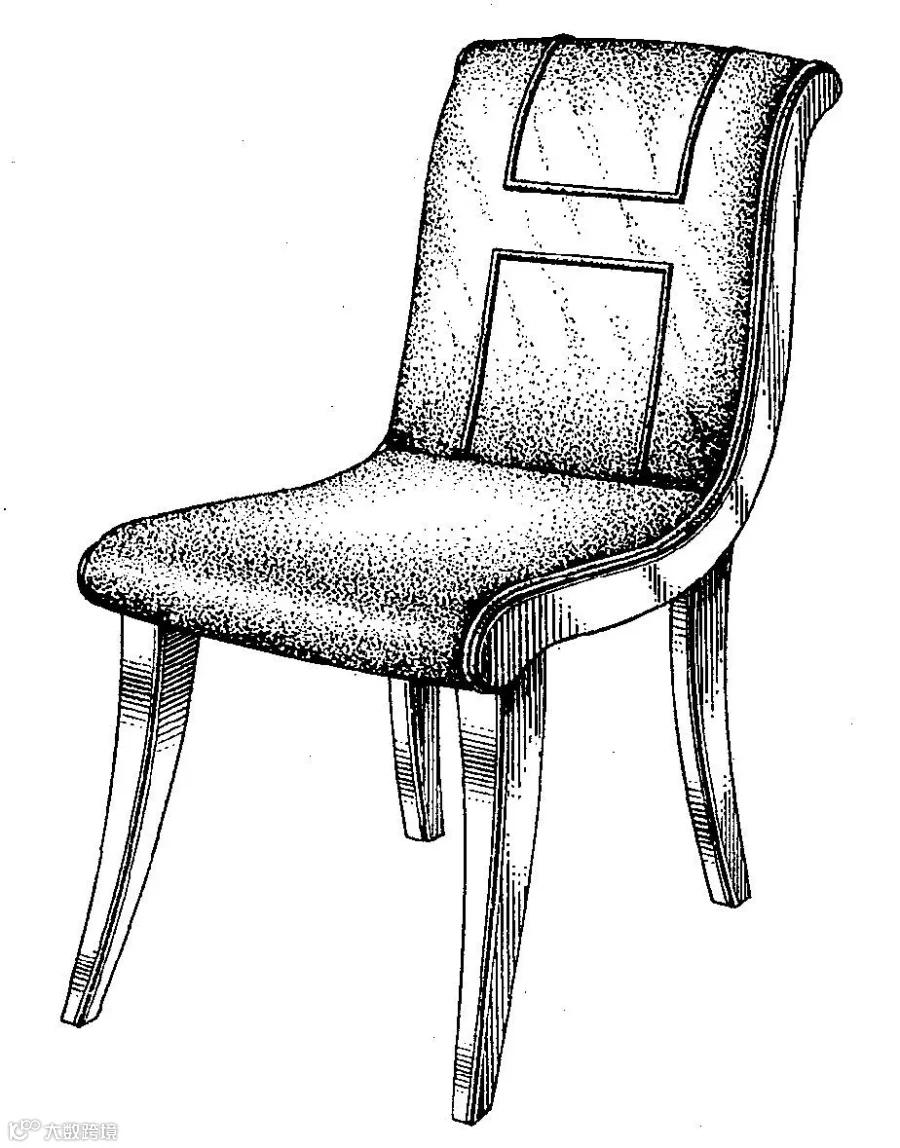

点状表面阴影通过调整点的密度表现弧度，适用于手绘图纸，但在计算机绘图中操作复杂，较少采用。

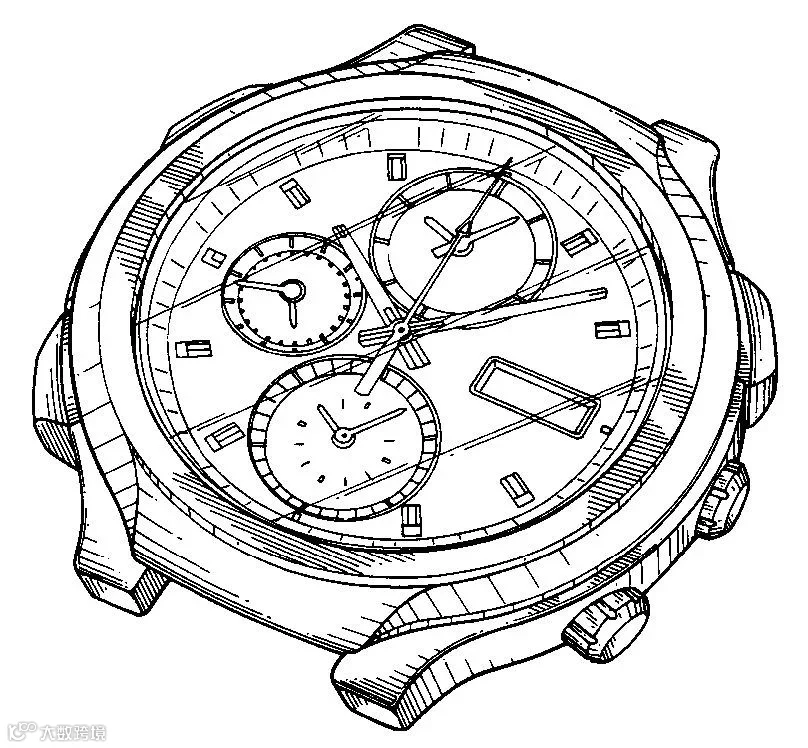

线状表面阴影通过平行线表示表面形状，广泛应用于手绘与数字绘图，是目前最主流的形式。
点状与线状阴影可在同一视图中混合使用，但不应在同一表面上混用。
阴影线使用规则

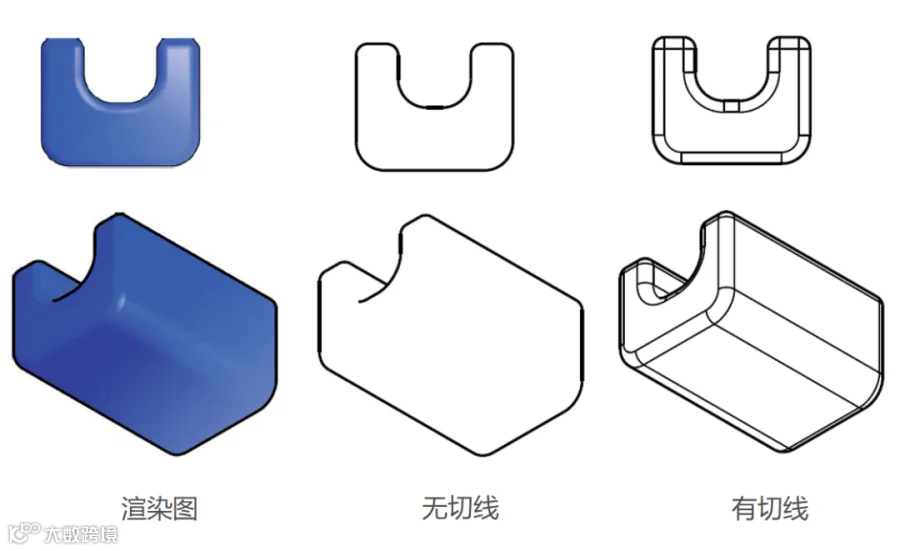

阴影线应比轮廓线更细，建议线宽为0.1mm，避免与结构线混淆。阴影线不得贯穿整个表面（即两端不触及边缘），以防误认为剖面线。不同表面之间的切线也属于阴影线范畴，需使用较细线条。

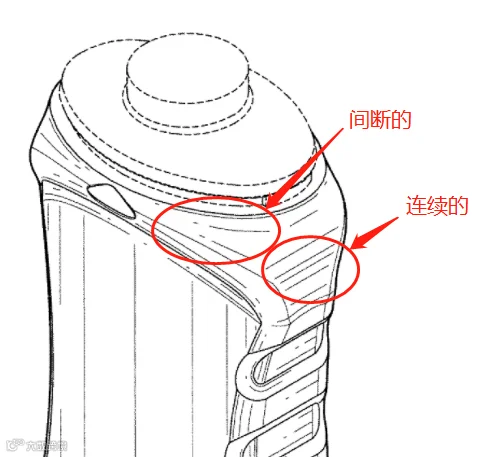

阴影线可为连续或间断的平行线，间距不宜过密，以免影响视图清晰度。在确保表达清晰的前提下，应尽量减少阴影线数量。
阴影线设置位置
光源假设：通常设定光源位于左上角45°方向，阴影出现在物体右侧和底部，暗部阴影线密度高于亮部。

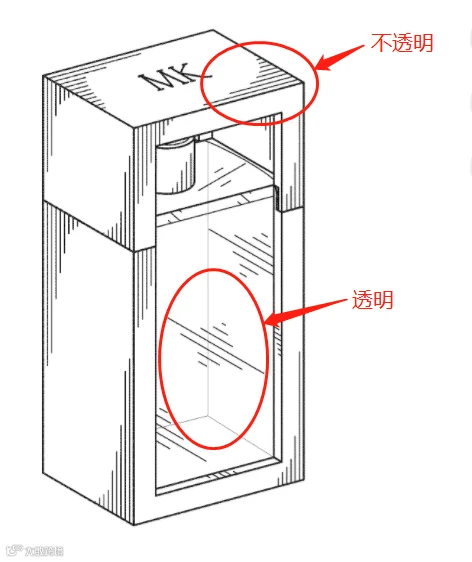

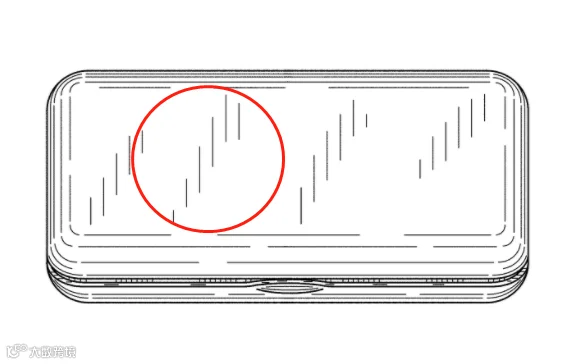

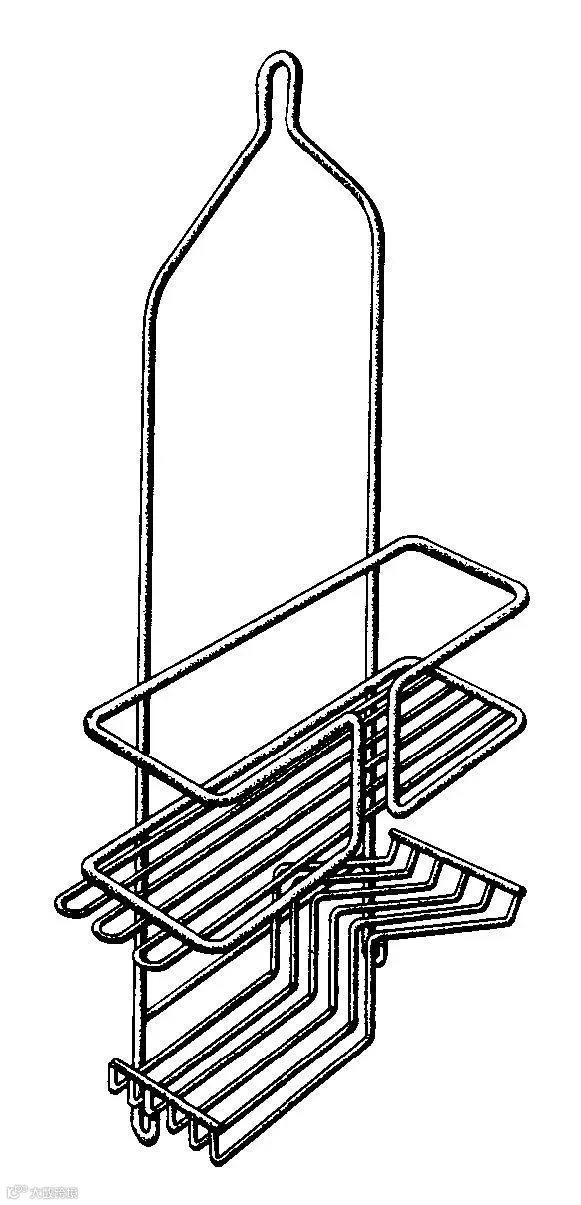

透明与不透明表面：不透明表面的阴影线应平行或垂直于边缘；有光泽或透明表面则宜采用倾斜约45°的线条。透过透明体可见的内部结构应用浅实线表示，禁止使用虚线。
平面阴影：可在平面中部或右下角绘制一组等距、倾斜排列的平行线。

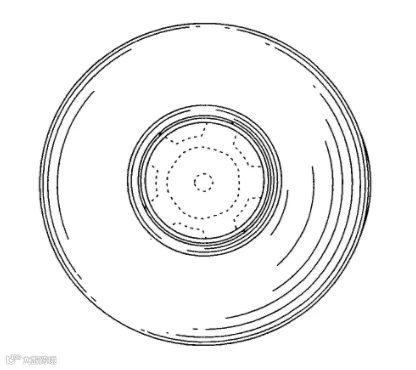

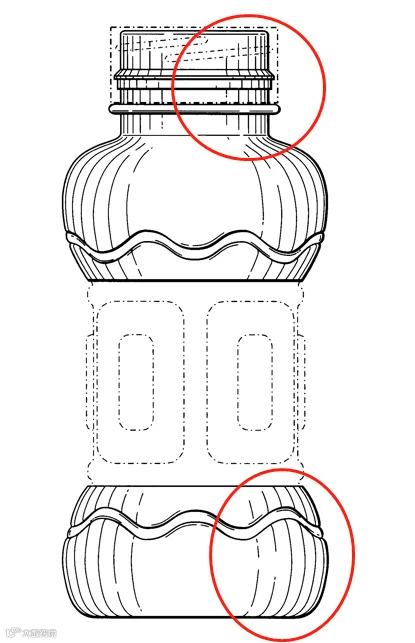

曲面阴影：阴影线间距从边缘向中心逐渐增大，体现曲率变化。

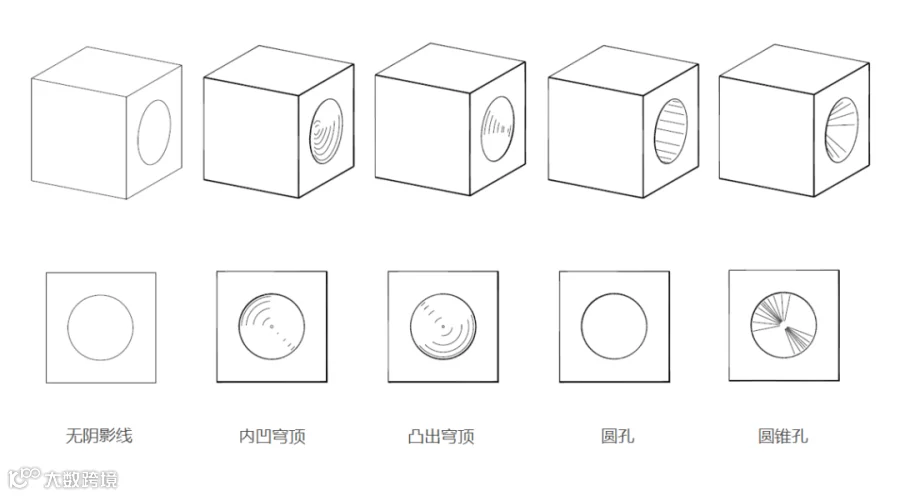

穹顶状表面：阴影线长度由边缘向中心逐步缩短。

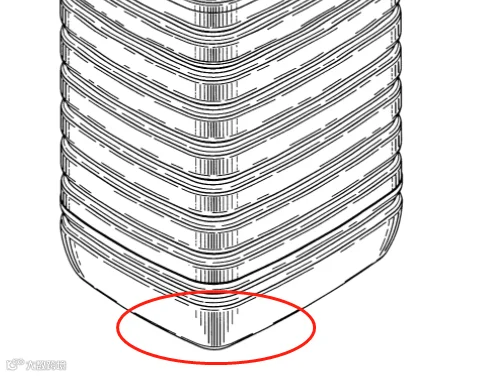

小圆角部位：可使用间距更小的平行线增强细节表现。
开放结构面：同样需要添加阴影线以明确其三维形态。
目前尚无软件可自动生成符合美国专利要求的阴影线，所有阴影均需人工绘制。早期多使用CAD逐条绘制，现普遍采用Adobe Illustrator、Inkscape、CorelDRAW、Affinity Designer等矢量图形软件进行处理（注意：Photoshop等位图软件不适用）。
美国外观专利制图要点总结
- 具备机械制图基础，掌握正视、后视、左视、右视、俯视、仰视图的投影关系，确保各视图逻辑一致；
- 熟练使用三维建模软件（如3ds Max、Rhino、UG、SolidWorks等），便于生成不同状态下的视图（如开合状态）；
- 结合矢量绘图软件完成阴影线添加，避免使用PS等像素级工具；
- 掌握基本素描知识，包括明暗关系、结构关系、透视原理及造型能力，熟悉平面等距、曲面渐宽、边角点划等阴影表现手法。
美国外观专利制图并非简单美术创作，而是一项系统性技术工作。高质量的图纸需长期实践积累，才能有效提升申请成功率。理解其专业性和技术门槛，有助于更好地评估制图成本与服务价值。
