离心泵的工作原理与结构解析

水处理行业核心设备的技术要点

离心泵因其流量范围广、压头适应性强、结构紧凑、运行平稳、维护简便及使用寿命长等优势，成为水处理领域应用最广泛的泵型。其购置与运行成本较低，适用于多种介质输送，具备良好的经济性和可靠性。

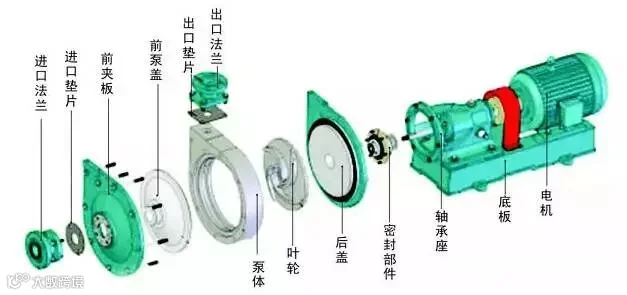

离心泵的基本结构

离心泵主要由高速旋转的叶轮和固定不动的蜗壳形泵壳组成。叶轮安装于泵轴上，通常带有4至12个后弯叶片，由电机驱动高速旋转。作为能量传递的核心部件，叶轮将机械能传递给液体。

泵壳中央设有吸入口，连接吸入管路，底部装有单向底阀以防止停泵时液体倒流；侧方排出口则与带调节阀的排出管路相连，实现流量控制。

离心泵的工作原理

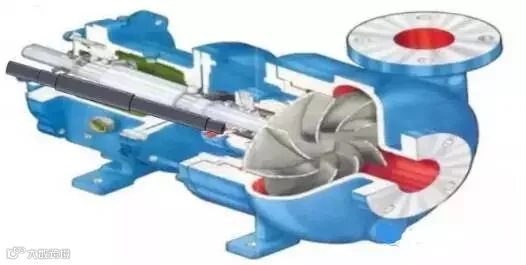

启动后，泵轴带动叶轮旋转，液体在离心力作用下从叶轮中心被甩向外缘，形成径向流动。在此过程中，液体获得动能和静压能提升。当液体进入蜗壳后，流道逐渐扩大，流速降低，部分动能转化为静压能，最终沿切向排出。

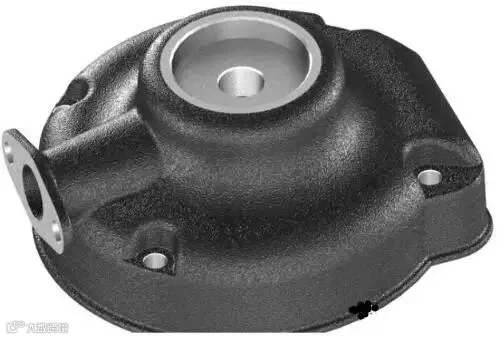

蜗壳不仅汇集液体，还起到能量转换作用。与此同时，叶轮中心因液体外移形成低压区，在吸入端与叶轮之间的势能差作用下，液体持续被吸入，实现连续输送。

需特别注意：离心泵不具备自吸能力。若启动前未灌满液体，泵内残留空气密度低，产生的离心力不足以形成有效负压，导致无法吸液，此现象称为“气缚”。因此，吸入管路必须密封良好，避免空气进入。

关键部件详解

1 离心泵的叶轮

叶轮是离心泵的核心做功元件，按结构可分为闭式、半闭式和开式三种：

• 闭式叶轮效率高，适用于清洁液体；
• 半闭式和开式叶轮适用于含固体颗粒的悬浮液，但效率较低。

为减少轴向推力，闭式或半闭式叶轮常在后盖板设置平衡孔，以缓解前后压力差，减轻轴承负荷，但会略微降低效率。

按进水方式分为单吸式和双吸式：

• 单吸式结构简单，仅一侧进水；
• 双吸式可从两侧对称进水，吸液能力强，且基本消除轴向推力。

按叶片几何形状可分为后弯、径向和前弯三种，其中后弯叶片有利于动能向静压能高效转换，因而广泛应用。

2 离心泵的导轮

导轮安装于叶轮与泵壳之间，为固定带叶通道结构，用于引导液体平稳转向并逐步扩压，减少冲击损失，提高能量转化效率。多级离心泵普遍配备导轮。

蜗壳、后弯叶片及导轮均具有能量转换功能，统称为转能装置。

3 轴封装置

由于泵轴转动而泵壳静止，二者间存在间隙，需设置轴封防止高压液体泄漏或外界空气进入。

常见轴封形式包括填料函和机械密封：

• 填料函采用浸油或涂石墨的软填料密封，结构简单，适用于一般工况；
• 机械密封由动环（随轴转动）与静环（固定于泵壳）组成，依靠弹簧压紧密封面，密封性能优异，适用于酸、碱、易燃、易爆及有毒介质输送。

离心泵的分类方式

离心泵可根据多种结构特征进行分类，主要包括以下六种类型：

1 按工作压力

• 低压泵：扬程低于100米水柱；
• 中压泵：扬程100–650米水柱；
• 高压泵：扬程超过650米水柱。

2 按叶轮数量

• 单级泵：泵轴上仅有一个叶轮；

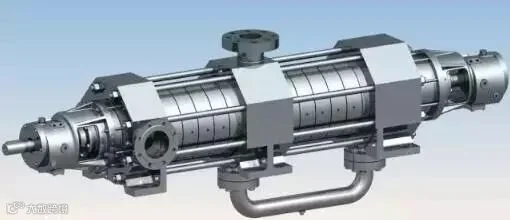

• 多级泵：包含两个及以上叶轮，总扬程为各级叶轮扬程之和。

3 按进水方式

• 单吸泵：叶轮单侧进水；

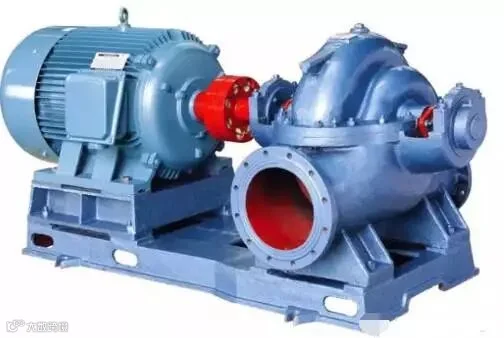

• 双吸泵：叶轮双侧进水，流量约为单吸泵的两倍。

4 按泵轴方向

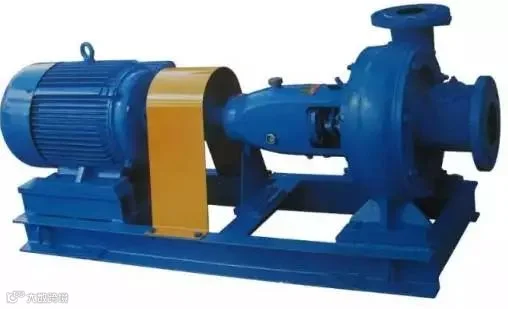

• 卧式泵：泵轴水平布置；
• 立式泵：泵轴垂直布置。

5 按泵壳结合面形式

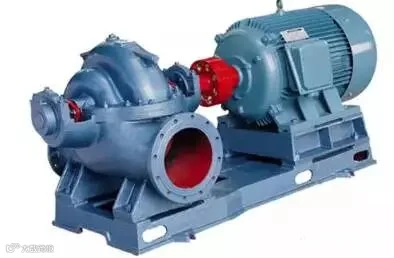

• 水平中开式泵：结合面通过轴心线，呈水平分布；
• 垂直结合面泵：结合面与轴心线垂直。

6 按压出室结构

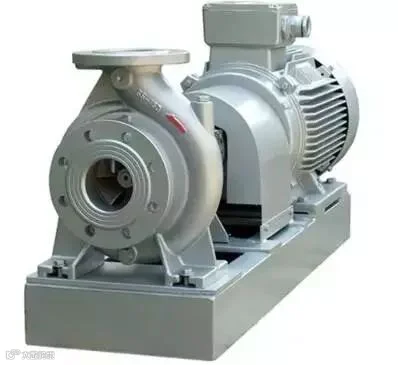

• 蜗壳泵：液体从叶轮直接进入螺旋形泵壳；
• 导叶泵：液体经外部导叶引导后再排出或进入下一级。

7 按输送介质

根据介质特性可分为清水泵、油泵、耐腐蚀泵等类型，满足不同工业场景需求。
