随着跨境电商平台对知识产权监管趋严，越来越多企业将布局重点从商标转向专利。其中，外观专利因申请门槛较低、资料简便，成为自主研发型企业和工厂完善海外知识产权保护的重要手段。

欧盟、英国和美国是企业海外外观专利布局的热门选择。为降低审查风险、提高授权几率，申请人需提前了解各国对外观设计图的具体要求。本文梳理三国在实拍图、渲染图及线条图方面的核心规范，助力企业高效合规完成申请。

外观专利图类型概述

常见的外观专利图包括三类：实拍图、渲染图和线条图。

01 实拍图

指对产品实物进行拍摄，并经后期处理为纯色背景的图片。

02 渲染图

基于三维建模模型渲染生成的图像。

03 线条图

在3D建模基础上，使用专业绘图软件按各国标准绘制而成。

建议优先采用“先建模后出图”方式制作线条图，避免手绘导致各视图细节不一致，从而引发审查意见。

美国外观专利图纸要求

接受类型：线条图（含阴影），提交格式为PDF。

线条图规范

1. 须为矢量图，轮廓线条粗细均匀，清晰圆滑，无断裂或重叠；
2. 除立体图外，各视图仅展示当前视角，不得包含其他视角透视线；
3. 删除肉眼不可见的结构线；
4. 各视图产品细节保持一致；
5. 合理使用表面阴影以体现形状特征；
6. 虚线用途：
   • 表示使用环境；
   • 界定权利要求边界（非保护部分可用虚线表示）；

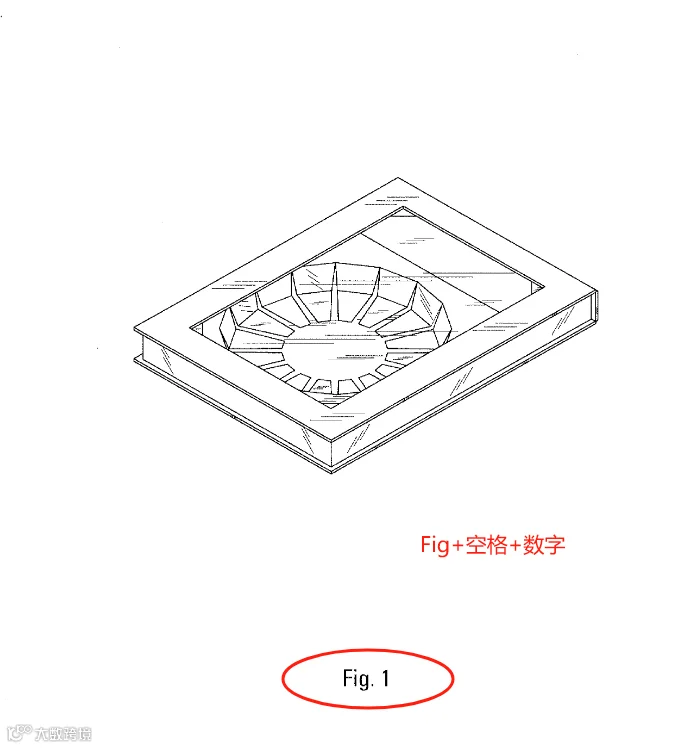

7. 文件格式为PDF，每页底部标注FIG. + 数字，页边距设置为15mm × 15mm × 25mm × 15mm。

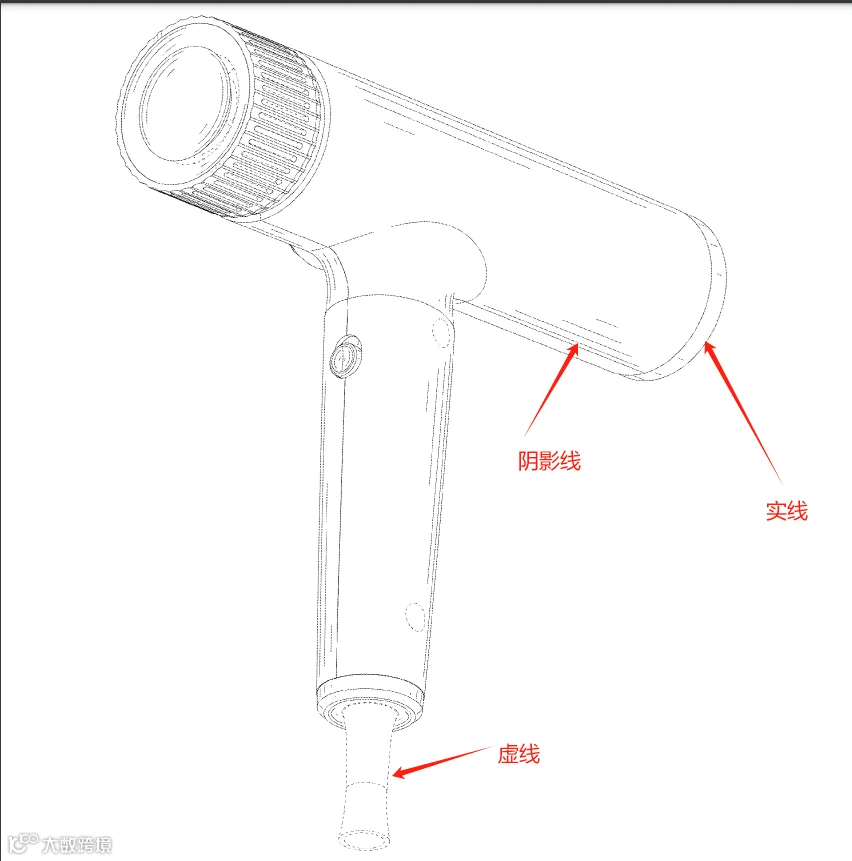

线条类型说明

实线：表示受保护部分的轮廓，常配合阴影线使用。

虚线：用于表示使用环境或权利边界，可扩大保护范围，适用于通用部件或不影响设计主体的部分。

阴影线：用于清晰呈现物品表面轮廓，如球形、圆柱形等曲面特征。

英国与欧盟外观专利图纸要求

接受类型：实拍图、渲染图、线条图（不含阴影线）。

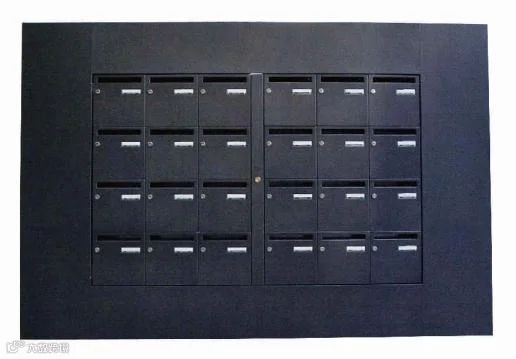

实拍图要求

1. 一般需提供六个视角图+一张立体图；圆柱类产品可灵活选取角度展示设计细节；
2. 所有视图须使用统一纯色背景，清除杂物与明显阴影，建议后期处理消除投影；
3. 各视图拍摄角度与产品状态保持一致；
4. 避免出现商标logo或型号标识，如有需通过图像处理去除。

渲染图要求

1. 需提供六个视角图+两张立体图；
2. 各视图产品色调、背景颜色及细节应统一；
3. 拍摄角度与产品状态保持一致；
4. 不得显示商标或型号信息。

线条图要求

1. 一般需提供六个视角图+两张立体图；
2. 各视图产品细节保持一致；
3. 线条粗细与颜色统一，清晰流畅，放大后无锯齿，禁止断裂或重叠；
4. 不建议包含商标logo。
