对于从事亚马逊等跨境电商或外贸的企业而言，外观专利因其较低的申请与研发成本，成为最常申请的专利类型之一，是维护产品设计权益的重要手段。在海外申请中，各国对外观专利的审查标准不一，尤以美国要求最为严格——专利图纸的质量直接决定了产品的保护程度。图纸必须清晰、准确地呈现产品外观设计特征，充分展现其独特性与创新性，是获得有效法律保护的关键环节。

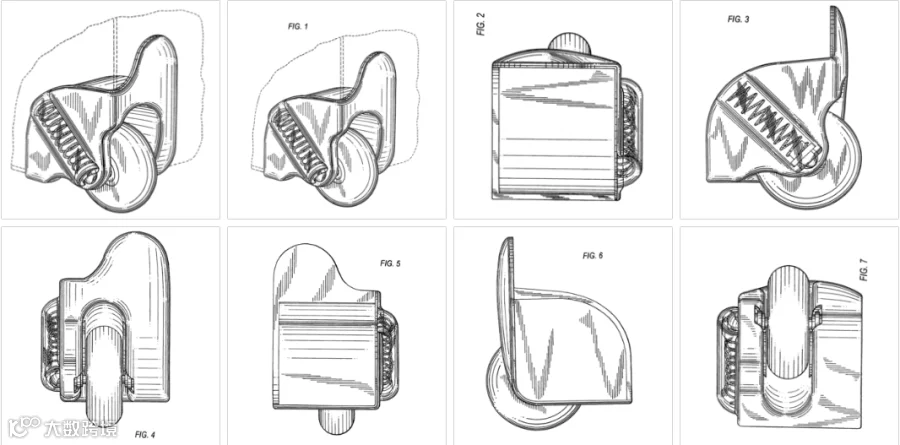

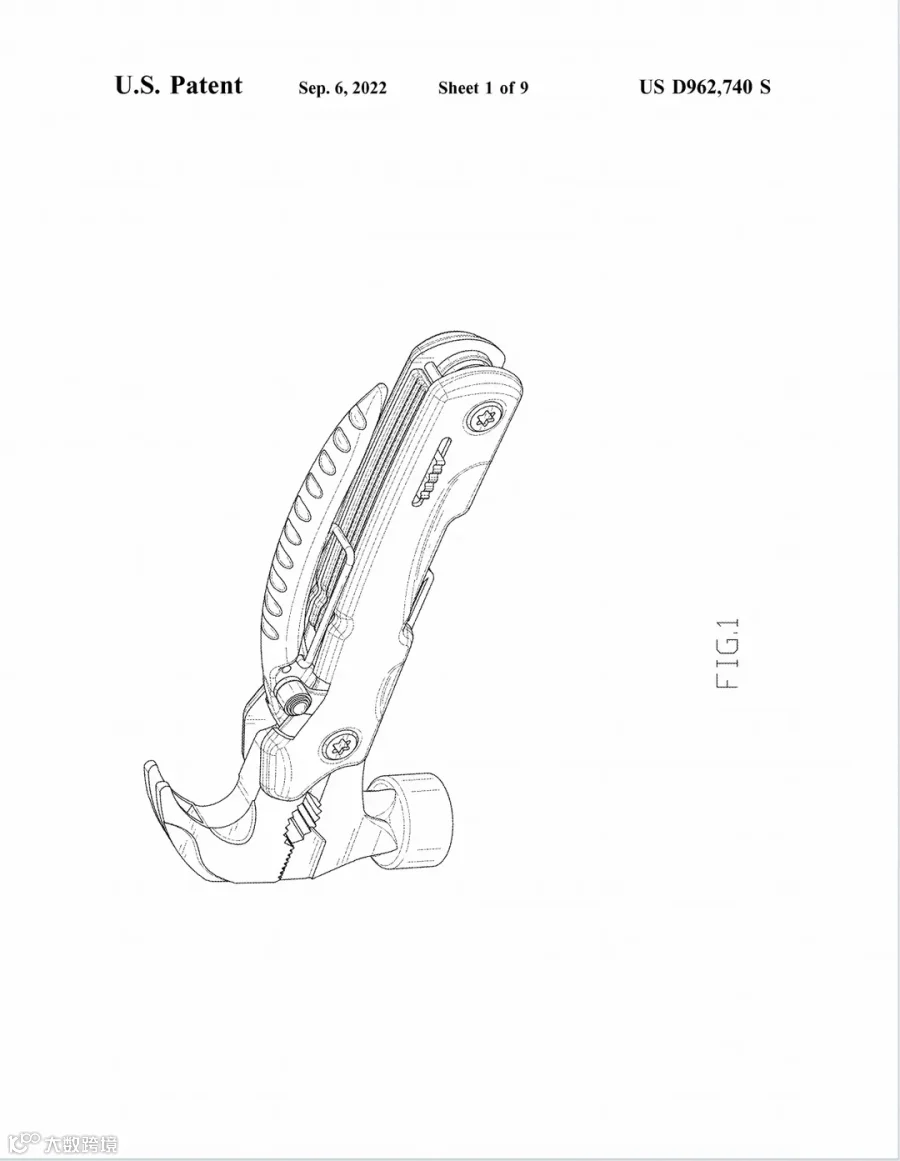

标准视图应包括：正立面图、后立面图、左立面图、右立面图、主视图、后视图、俯视图、底部图。为实现更全面的保护，可补充提交放大图、使用状态图及透视图，以便清晰展示三维结构与整体造型。

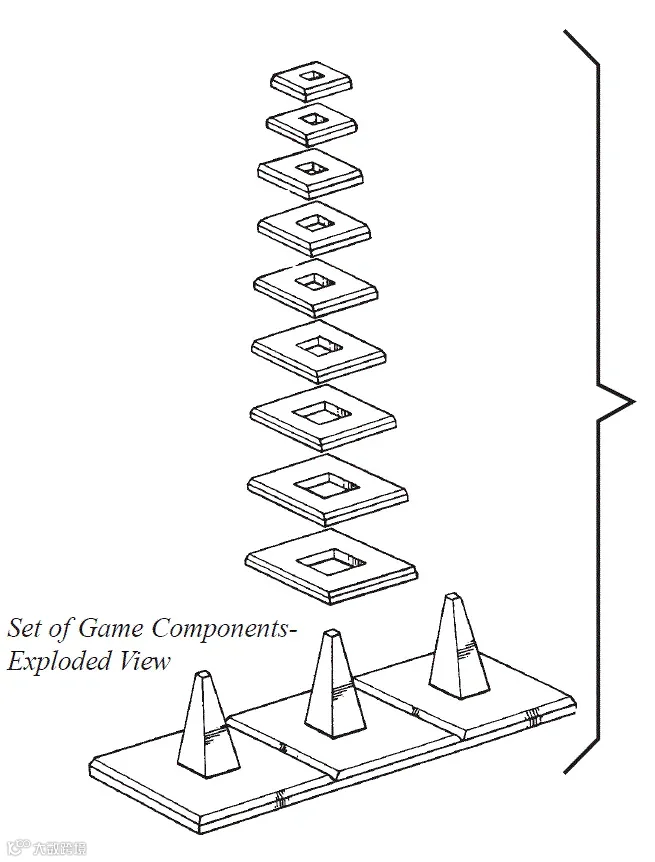

01 分解图

分解视图作为完整组装图的补充，需通过括号标注各部件之间的关联关系，明确组件连接方式与结构逻辑。

02 图线规范：实线、虚线与阴影线

实线：表示要求保护部分的轮廓，常配合阴影线使用，界定专利权保护范围。

虚线：用于说明设计环境或辅助理解，不构成保护内容，不得侵入实线区域。

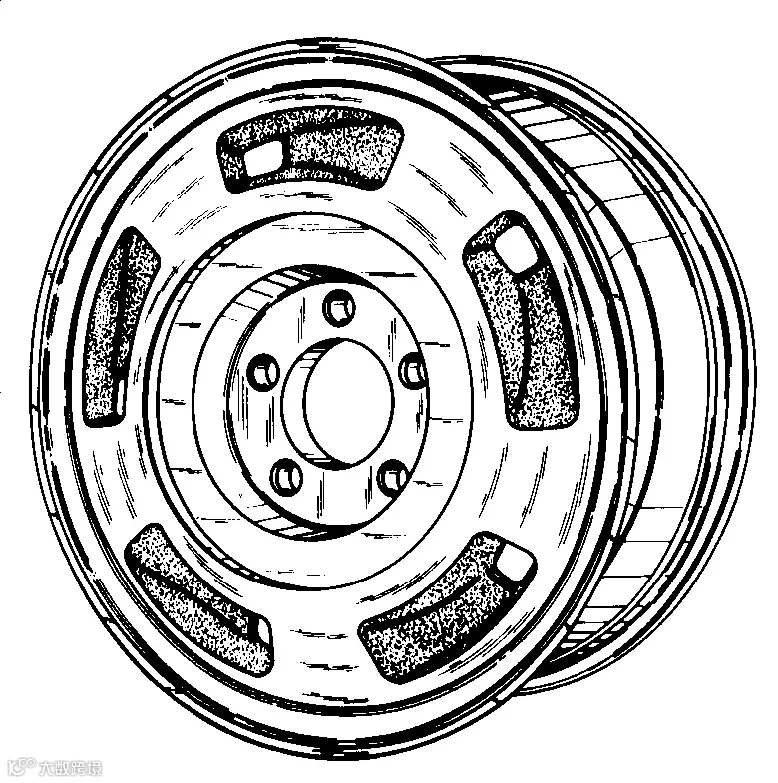

阴影线：绘制于产品表面，清晰揭示所有轮廓与特征。常用类型包括直线表面阴影和点画，可单独或组合使用以表现不同材质与曲面。

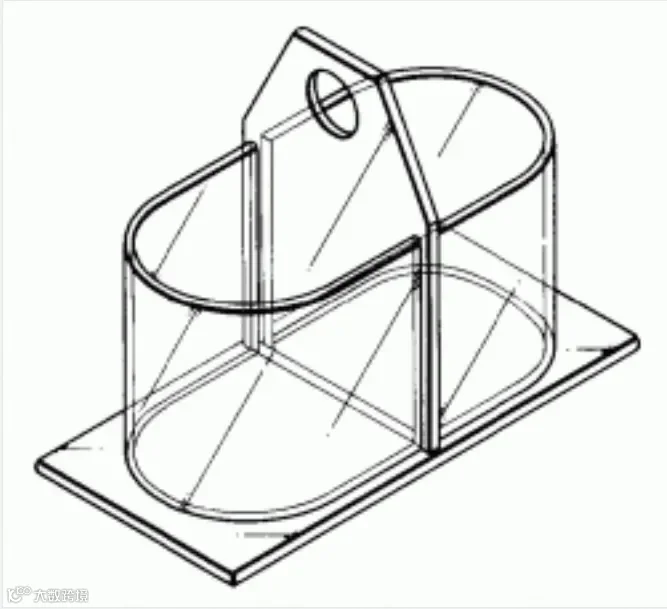

透明材料处理：透明表面后方可见结构应以浅色实线表示，避免使用虚线，确保设计细节清晰可辨。

美国外观专利流程复杂，高质量图纸是成功获权的核心前提。专业的制图团队可根据产品特性、客户资料及核心设计点，制定最优出图方案，精准界定保护范围，显著提升下证率，并为后续市场维权提供有力支撑。
