球磨机电气控制系统集成化解决方案
基于PLC与传感器技术的智能化控制设计
球磨机作为金属与非金属矿选矿、冶金、建材、化工及电力等行业的关键粉碎设备，其运行性能直接影响生产效率。随着电力电子技术的发展，球磨机电气控制系统正朝着集成化、智能化方向发展。
可编程逻辑控制器（PLC）与传感器技术的融合，为实现设备全集成自动化提供了基础。PLC不仅可对复杂系统进行精准控制，还能通过现场总线将设备状态信息上传至中央控制系统，提升整体可靠性与通信能力。传感器则将温度、压力、流量等物理量转化为标准电信号，实现与PLC的高效交互。
本方案采用西门子S7-300系列PLC，配备SM331模拟量输入模块和SM332输出模块，触摸屏选用MP277 8”Touch，PLC与触摸屏间采用MPI通信，与中控系统通过PROFINET工业以太网连接，确保数据实时传输。
电气控制系统主要由以下部分构成：
- PLC控制柜：系统核心，集成显示球磨机各部件运行状态，包括高压电机定子与轴承温度，并支持启停操作与故障集中报警；
- 高压开关柜：为高压同步电机供电，核心元件为高压真空断路器；
- 励磁柜：提供励磁电源并具备失步保护功能；
- 水电阻柜：实现高压电机软启动。
信号采集涵盖三大类：
- 温度监测：采用PT100传感器，监控高压电机定子三相、前后轴承、轴瓦及油站油温，共8个测点；
- 压力与流量监测：使用4～20mA电流信号传感器，检测离合器气囊压力、高低压油站压力及油流情况；
- 振动监测：在小齿轮和轴瓦部位各设4个振动传感器，实时监控设备动态，防止因开式齿轮传动引发的异常振动损坏设备。
所有模拟量信号经SM331模块采集，由SM332模块输出控制指令。
控制逻辑包含：
- 慢传装置与空气离合器互锁，避免同时运行；

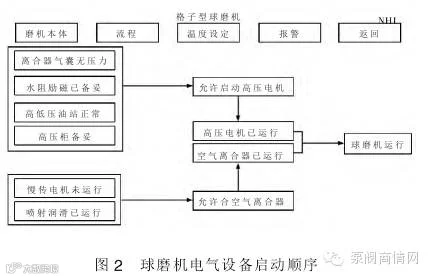

- 高压电机启动需满足多个条件：离合器压力正常、水阻柜与励磁柜无故障、油站运行稳定且压力达标、高压开关柜备妥；
- 空气离合器投入前提：慢传电机停运、喷射润滑系统运行；
- 支持本地与中控两种控制模式。
故障管理方面，系统通过PLC统一采集各单元故障信息，在HMI触摸屏上集中显示，并经PROFINET网络传送至中控室，便于快速诊断与响应。
针对现场常见问题提出优化措施：
- 整合高低压油站、喷射润滑、离合器等辅助系统的控制逻辑，统一纳入低压控制柜，减少柜体数量，降低布线成本与调试周期；
- 替代传统指针式仪表，采用数字传感器与模拟量模块，提高信号采集精度，避免因振动或电磁干扰导致误停机；
- 加装振动传感器对小齿轮副实施全面监控，一旦振动超标即自动停机，有效保护关键传动部件。
该控制系统实现了辅机设备控制信号的集中管理，仅需一根网线通过工业以太网接入中控，大幅节省电缆成本。HMI界面直观展示设备状态与故障信息，提升运维效率。系统具备高精度、高稳定性特点，并预留升级空间，能够满足当前及未来球磨机控制需求。
