蒸汽锅炉安全阀选用的关键技术分析

基于《锅炉安全技术监察规程》的安全阀选型要点与实践建议

摘要：安全阀是蒸汽锅炉关键的安全附件，其选型直接影响锅炉的设计、制造、检验及运行安全。本文依据《锅炉安全技术监察规程》（TSG G0001-2012）及相关标准，系统分析安全阀类型、整定压力、排放压力等关键技术参数的选用要求，强调介质适配性与型式试验的重要性。

关键词：安全阀；锅炉；排放压力；计算压力；额定工作压力；型式试验

一、概述

根据《锅炉安全技术监察规程》规定，蒸汽锅炉应采用全启式弹簧安全阀、杠杆式安全阀或控制式安全阀（如脉冲式、气动式等），且须符合《安全阀安全技术监察规程》及相关国家标准。然而在实际应用中，部分单位仅关注安全阀排量是否大于锅炉额定蒸发量，忽视阀门类型和适用介质的技术差异，存在严重安全隐患。

按作用原理分类，安全阀可分为：直接载荷式、带动力辅助装置式、带补充载荷式和先导式。其中，全启式弹簧安全阀属于直接载荷式；脉冲式属于先导式；气动、液动、电磁式则属带动力辅助装置式。

GB/T12243-2005将安全阀按开启高度分为全启式（≥流道直径1/4）、微启式（1/40～1/20）和中启式。根据TSG 2F001-2006，全启式适用于气体、蒸汽或液体排放，微启式主要用于液体介质。

二、关键技术分析

（一）安全阀排放能力要求

《锅炉安全技术监察规程》规定：

• 锅筒和过热器上所有安全阀总排放量必须大于锅炉额定蒸发量；
• 所有安全阀开启后，锅筒内蒸汽压力不得超过设计计算压力的1.1倍。

（二）安全阀整定压力设定原则

注：工作压力指安全阀安装位置的实际运行压力。

（三）不同介质安全阀的排放压力差异

可见，蒸汽介质安全阀允许的超压仅为3%，而空气为10%、水为20%。若误用非蒸汽专用安全阀，可能导致锅炉超压运行。

（四）案例分析：Pe=1.25MPa工业锅炉选型风险

以额定工作压力1.25MPa锅炉为例：

• 计算压力 P = 1.04 × Pe = 1.3 MPa；
• 允许极限压力：1.1P = 1.43 MPa；
• 安全阀最高整定压力：1.06 × 1.25 = 1.325 MPa。

不同介质安全阀在排放时的压力表现：

1. 蒸汽介质安全阀：1.325 × 1.03 = 1.365 MPa（未超限）；
2. 空气介质安全阀：1.325 × 1.10 = 1.4575 MPa（超限）；
3. 水介质安全阀：1.325 × 1.20 = 1.59 MPa（严重超限）。

结果表明：即使同为“全启式”，若选用空气或水介质安全阀用于蒸汽锅炉，将导致超压，危及设备安全。

三、安全管理建议

目前日常检验仅能测试整定压力和密封压力，其余七项技术指标（如排放压力、回座压力、排量系数、频跳、颤振等）需通过型式试验完成。为此提出以下建议：

1. 加强型式试验审查：蒸汽用安全阀必须使用蒸汽进行动作性能试验。部分厂家以空气介质试验报告覆盖蒸汽用途，存在重大隐患。建议严格核查型式试验报告中的试验介质与标准一致性。

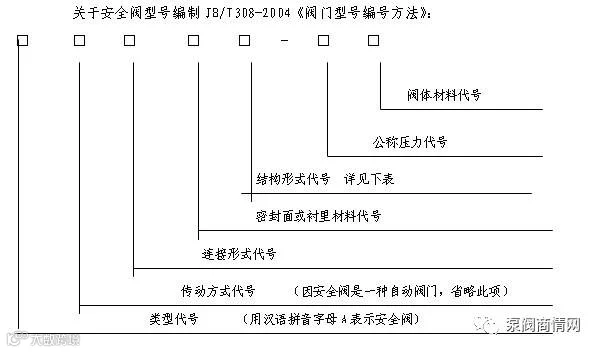

2. 规范阀门型号识别：依据我国阀门编号规则，准确识别安全阀结构形式。示意图如下：

（图1 阀门型号编制说明）

3. 强化生产许可监管：对于铭牌标注可适用于蒸汽、空气、水的多功能安全阀，必须分别进行三种介质的型式试验并出具独立报告。当前普遍存在仅做空气试验的情况，易造成用户选型错误，应加强源头管控。
4. 推动法规完善：现行《锅炉安全技术监察规程》未明确区分锅炉用蒸汽安全阀与容器用气体安全阀的技术差异。建议参照ASME等国际标准，在法规层面补充相关技术要求。

综上所述，确保锅炉安全运行，必须高度重视安全阀的正确选型，全面掌握其技术参数，杜绝因介质错配或标准混淆带来的安全风险。
