球磨机电气控制系统集成化解决方案
基于PLC与传感器技术的智能化控制体系构建
球磨机作为金属与非金属矿选矿、冶金、建材、化工及电力等行业物料粉碎的核心设备，其运行性能直接影响生产效率。随着电力电子技术的发展，电气控制系统正朝着高度集成化方向演进。
可编程逻辑控制器（PLC）与传感器技术的融合，实现了设备全集成自动化。PLC不仅可对复杂系统进行精准控制，还能通过现场总线将设备状态上传至中控系统，提升控制可靠性与信息传递效率。温度、压力、流量等模拟量信号经传感器转化为标准电信号后接入PLC，为系统提供实时数据支持。
球磨机电气控制系统主要由以下部分构成：
- PLC电气控制柜：系统控制核心，配备触摸屏显示机械状态、电机定子及轴承温度，并实现高压电机、离合器、油站及润滑站的启停操作，集中显示故障报警信息；
- 高压开关柜：为高压同步电机供电，核心元件为高压真空断路器；
- 同步电机励磁柜：提供励磁电源并具备失步保护功能；
- 水电阻柜：在电机启动过程中实现软启动。
本方案采用西门子S7-300系列PLC，配置SM331模拟量输入模块和SM332输出模块，人机界面选用MP277 8”Touch触摸屏。PLC与触摸屏间采用MPI通信，与中控系统通过工业以太网（PROFINET协议）连接。
信号采集与控制策略

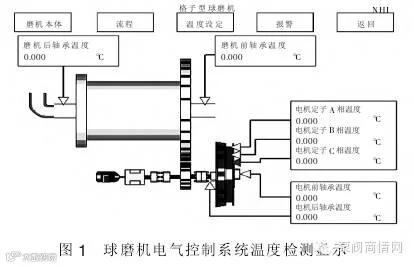

系统共设8个温度监测点，包括电机定子三相、前后轴承、轴瓦及油站油温，均采用PT100传感器。压力检测涵盖离合器气囊、高低压油站压力，流量检测针对油站油流，统一使用4～20mA电流信号传感器。振动监测重点布设于小齿轮和轴瓦部位，各配置4个振动传感器，所有信号经SM331模块采集，由SM332模块输出控制指令。

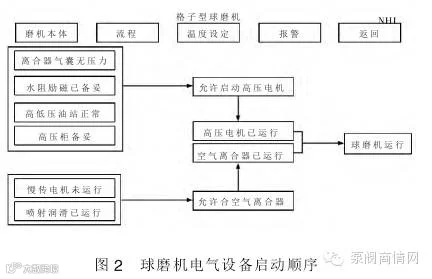

关键控制逻辑包括：
- 慢传装置与空气离合器运行互锁，防止同时动作；
- 高压电机启动条件：离合器压力正常、水阻柜与励磁柜备妥、油站运行稳定且压力达标、高压开关柜无故障；
- 空气离合器投入条件：慢传电机停止、喷射润滑系统运行；
- 支持本地与中控双模式控制。
故障管理与现场问题应对
系统通过PLC集中采集各子系统故障信息，在HMI触摸屏上统一显示，并经PROFINET网络传送至中央控制室，提升故障响应效率。
针对常见问题采取如下优化措施：
- 整合高低压油站、喷射润滑系统、离合器等外围设备的控制逻辑，统一纳入低压电控柜，减少柜间连线，降低调试成本；
- 替代传统指针式仪表，采用数字传感器与模拟量模块进行温度检测，避免因振动或电磁干扰导致误停机；
- 部署4个振动传感器对小齿轮副实施全方位监控，一旦振动超标即触发停机保护，防止设备损坏。
结语
该控制系统实现了球磨机辅机设备的集中管控，通过工业以太网单线传输数据，大幅节省电缆成本。HMI系统集成设备状态显示与操作功能，便于运行维护。温度与振动信号的高精度采集显著提升了系统稳定性。整套方案具备良好的扩展性，为后续升级预留空间，能够有效保障球磨机安全、高效、长期运行。
