编者说
今天，我们用一个例子来更清晰的解释PCSWMM中检查井的积水、超载和洪水的区别。
注意喽，重点关注检查井 3138 和 3140 。

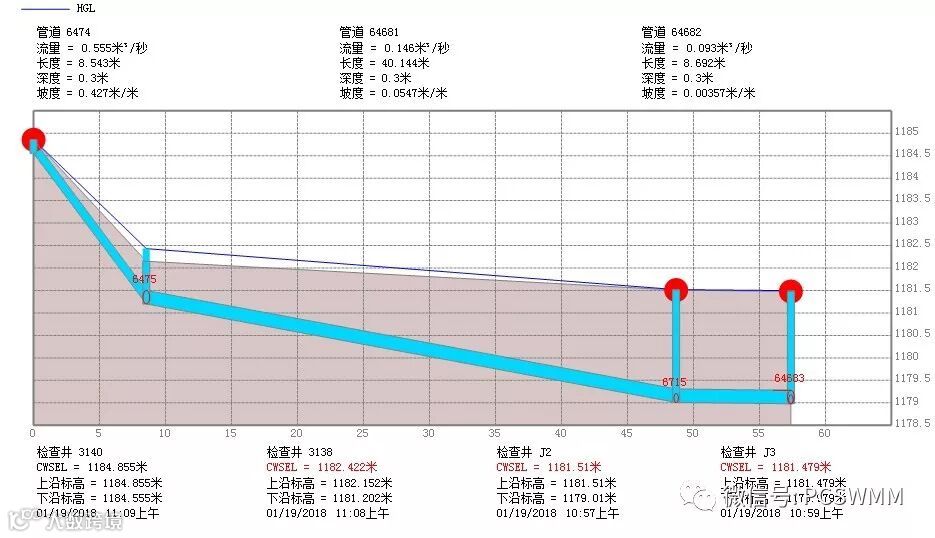

1. 当检查井3138的超载深度为0时
3138产生洪水，3140没有洪水。原因是3138没有超载深度，所有的洪水都消失了。导致3140的水压不够大，我们看下图可以看到3140的顶部仍有空白，说明3140足以容纳当前的峰值水量。

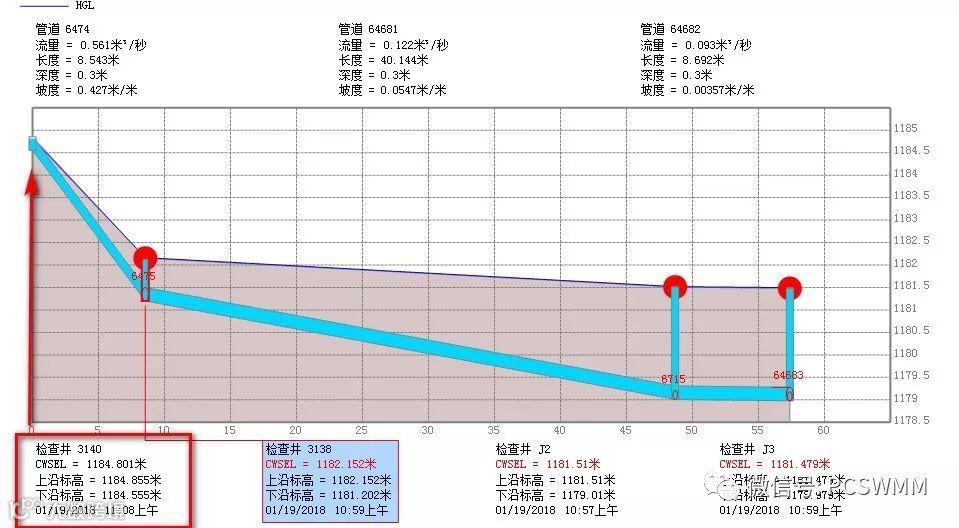

2. 当J3138的超载深度为0.2m时
3138产生洪水，但是3140却没有产生洪水，原因是因为：3138的水头实际是超过虚拟的竖向0.2柱的顶部的，超过的部分水在系统中消失了。但是0.2米加上原来检查井的实际深度（上沿标高-下沿标高）所构成的水压不足以给3140检查井更大的压力，不足以致使其产生洪水。从下图可以看到，3140较上图已经出现了水位到达了检查井的顶部，检查井没有了空白，已刚好到达了临界顶点。

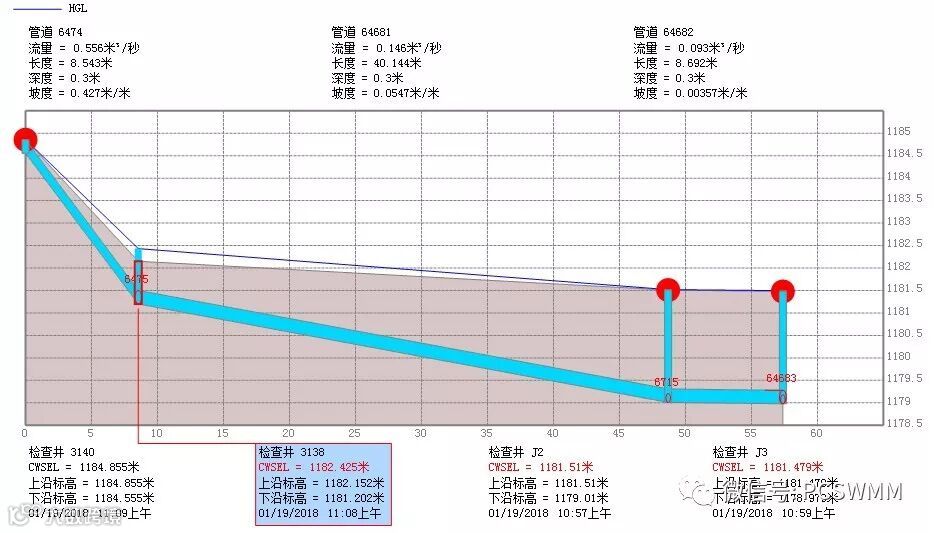

3. 当J3138的超载深度为10m时
3138检查井没有了红色圆点，即没有洪水。是因为虚拟的10米的水柱是足以容纳了峰值水位，峰值没有超过10米，所以没有洪水而3140出现了洪水，是因为3138处10米的水柱加上原来的检查井深度给3138较大的水压，这种压力迫使3134产生了洪水。
“允许积水”与“超载深度”同时设置
下面，我们比较一下“允许积水”与“超载深度”同时设置的情况。

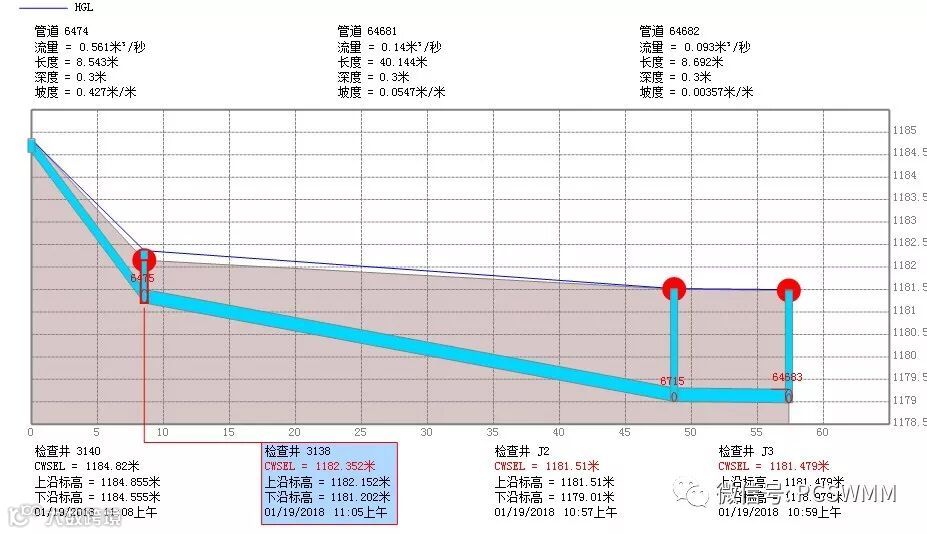

1. 当我们同时设置了允许积水，也给了3138检查井超载深度时，但是却没有给定积水面积（也就是0）我们会看到，此时的“允许积水”是失效的。如下图所示。

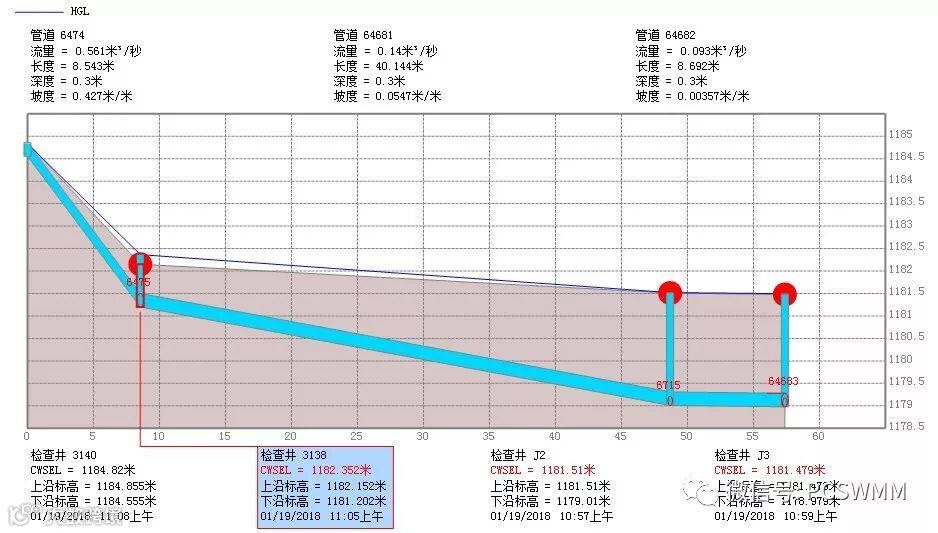

2. 当我们同时设置了允许积水，也给了3138检查井超载深度0.2时，同时给定了积水面积10平方米，我们会看到，此时的“允许积水”是失效的，3138不再产生洪水，而无论3138的超载深度数值是多少，剖面面板下的图形都如下图所示，没有变化。
而且，不论3138的超载深度设置为多少，3140发生洪水的要素（时间、最大洪水、总洪水量）都不变，也就说明，此时的超载深度已无效。同时，如果关闭“允许积水”，那么无论超载深度是多少，积水面积也失效。

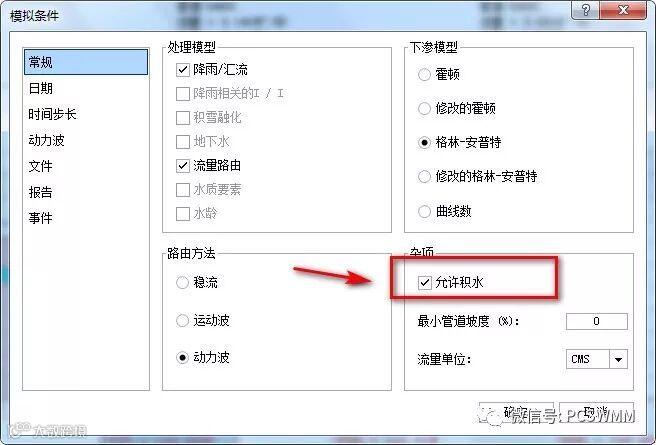

如果依然勾选“允许积水”，且赋值给3138的积水面积为100平方米，如下图，3140不再有洪水。
敲黑板，划重点，请牢记：
PCSWMM建模过程中，产生洪水（即红色圆圈标注）的节点上，洪水量会在系统中消失，不参与下一循环计算。
如果做一二维耦合时，与二维模型连接的那些一维节点，不要忘记给它们赋值超载深度，以保证这些一维节点有足够的水压。
