PCSWMM与SWMM5项目文件的关系与区别

SWMM5项目包括EPA SWMM5引擎所需的及产生的文件和数据。用于建立、运行和分析SWMM5模型。SWMM5项目由一组文件组成，这些文件包含SWMM5的输入、计算结果，及其他的可选的信息（如项目中当前显示的其他图层）及元数据（如兴趣点的数据库，项目文档链接，参数不确定性估计，事件文件，数据源跟踪等）。

SWMM5项目包括标准的EPA SWMM5文件（输入、输出、报告等）。现有的EPA SWMM5模型可以在PCSWMM中可直接打开（不需要“导入”）。此外，SWMM5项目可以在EPA SWMM5 GUI中打开、编辑、运行和保存（不需要“导出”）。

SWMM5项目是PCSWMM支持的4种项目类型之一（其他3种分别是EPANET2项目、RAP项目和时间序列项目）。

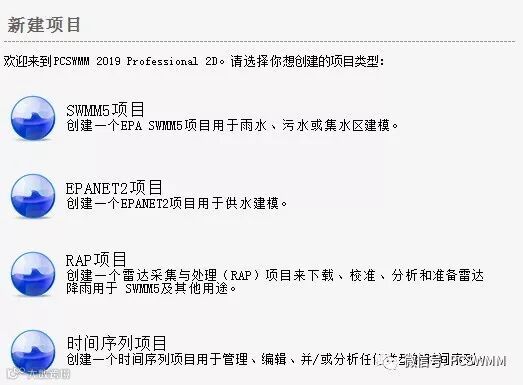

图1 PCSWMM支持的项目类型

属于SWMM5项目的这些文件都有相同的根文件名，扩展名不同，但图层文件除外。图层文件保存在子文件夹中(子文件夹与项目的根文件名共享相同的名称)，如下图所示。

图2 SWMM5项目文件具有相同的文件名（EPA SWMM5强制规定）

• SWMM5 input file (.inp)

• SWMM5 output file (.out)

• SWMM5 report file (.rpt)

• SWMM5 ini file (.ini)

• PCSWMM project file (.chi)

• SWMM5 layer files (.shp, .shx, .dbf)

前4个文件(.inp, .out, .rpt and .ini)是EPA SWMM5官方文件，通过EPA SWMM5引擎读并创建的，可以在EPA SWMM5 GUI中直接打开作为本地文件。因此这些文件可以作为EPA SWMM5模型发送给客户。

但运行SWMM5可能还需要其他文件，如下。

对于SWMM5项目而言，项目引用的文件是否存在，取决于SWMM5项目的设置。这些文件不是某一特定SWMM5项目文件的一部分，因为它们可能在许多SWMM5项目之间共享。

• SWMM5 hot start file （热启动文件）

• SWMM5 routing interface file（路由接口文件）

• SWMM5 time series file (.dat)（时间序列文件）

• Various other layer files（各种其他图层文件）

• Various time series files（各种时间序列文件）

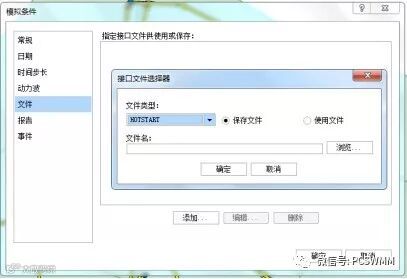

图3 SWMM5热启动文件、接口文件等引用文件

前3种类型的文件可以由SWMM5引擎读取或创建。即使没有打开任何SWMM5项目，也可以在PCSWMM中打开和编辑后两种文件（其他各种图层文件和时间序列文件）。

在SWMM5项目中指定的场景方案也不被看作是某一特定SWMM5项目的一部分;场景方案仅简单的看作是其他SWMM5项目。但是，通过将这些其他SWMM5项目添加为场景方案，可以在PCSWMM中启用方案比较工具，并且可以将对一个场景所做的更改推到一个或多个其他场景中，利用PCSWMM的“推”工具。

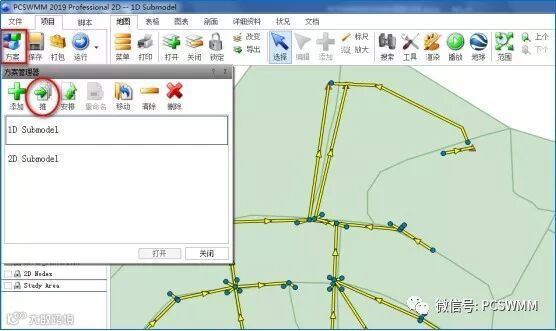

图4 PCSWMM多个方案管理

“PCSWMM 项目文件”

PCSWMM项目文件是一个由PCSWMM创建并使用的文件，在打开SWMM5项目时设置模型。PCSWMM项目文件有.chi扩展名。该文件不被美国EPA SWMM5引擎使用，它是PCSWMM独有的。

图5 PCSWMM项目文件类型集合

CHI文件包含：项目摘要、GIS信息、一般设置、保存的条款如渲染、绘图、地图展示，以及方案连接、用于启用2D、侵蚀和洪水淹没的后台设置。

不可以在PCSWMM之外编辑项目文件（.chi文件），因为在重新打开项目时可能会导致问题。

某示例文件的一部分如下所示:
