模型技术 │ PCSWMM中的流量调节器

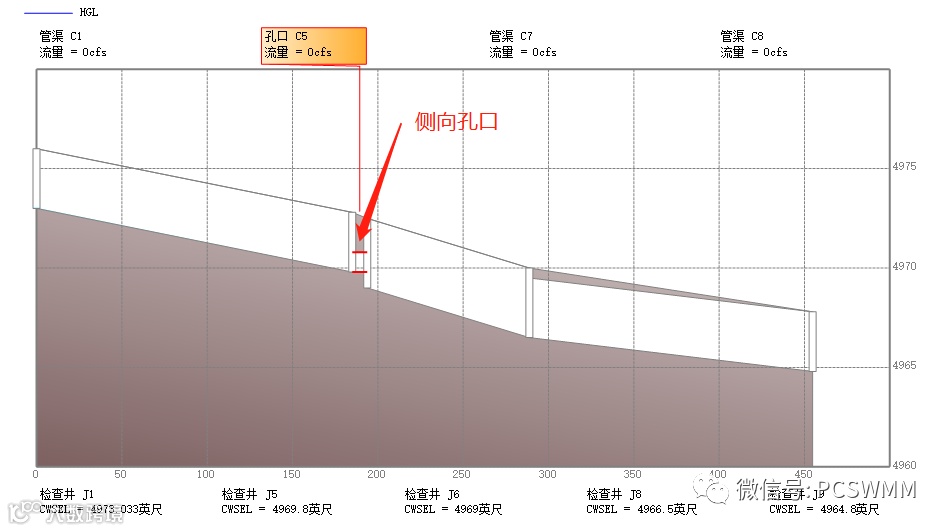

#01 孔口

• 孔口入口与出口节点的名称
• 结构（在末端或在边上）
• 形状（圆形或矩形）
• 在入口转向节点之上的高度
• 流量系数
• 打开或关闭的时间

#02 堰

• 横向堰（矩形形状）
• 溢流堰（在边侧，矩形形状）
• V 型凹槽堰（三角形）
• 梯形堰（梯形形状）

• 堰入口与出口节点的名称
• 堰的类型和几何形状
• 在转向入口节点上方的高度
• 流量系数

#03 出口设施

出口设施用动力驱动控制存储单元的出流情况。可以模拟水泵、孔口和堰不能模拟的特殊水头出流情况。在 SWMM 内部它们代表连接两个节点的连接装置，同时该装置有一个限制水流方向的滑动门。

对所有径流运动的类型，出口设备都可用作出口的储水单元。在排水系统中，如果不作为储水单元，它们仅被用来分析动力波径流的路径。

用户可以根据出口的开孔和在它上方的水头的高度自定义决定出口水量交换的流量特征曲线，也可以根据水流状态情况来设计调控规则，并利用动力来调整这种水流状态。

出口设施的输入参数包括：

• 入口与出口节点的名称

• 在转向入口节点上方的高度

• 一个包含水头（或水深）与水流关系的函数或数据列表



  参考文献：《SWMM手册》
