在船舶上常用的非电量继电器有:压力继电器和温度继电器,它既可作为控制电器,又可作为保护电器,如压力继电器用于辅锅炉的蒸汽压力自动控制,就是一个控制电器;如用于监视主机滑油压力,就是保护电器。温度继电器用于冷却水温报警,就是一个保护继电器。温度、压力继电器在船舶中用量较大,管理人员应合理选用、调整、维护,才能使它可靠工作。
(1)使用与维护要求
压力继电器的取样导管应符合说明书要求,应密封、防止泄漏温度继电器的感温元件应与被控对象的热源体有良好的接触。特别是主辅柴油机冷却水温度监控用的温度继电器的探棒应与测量孔壁有良好接触,否则,会引起动作误差由于压力、温度继电器安装的环境条件恶劣(高温、多油泥、振动较大),应经常检查引线是否牢固,接线是否接牢,导线是否老化、破损等对于起保护作用温度、压力继电器,不能轻易调整动作值非要调节时,在调节后应作动作值试验,以确保被保护对象的安全。对于起控制作用的温度、压力继电器,应合理调节返回系数。若返回系数太大,易使被控制设备启、停过于频繁,缩短设备寿命;若返回系数太小,不能保证被控对象输出在一定范围内变化。
用做保护电器的继电器,应每年进行一次校验试验,确保它的工作可靠温度、压力继电器的损坏,一般在船上无条件修复,大都采用更换整个继电器。
(2)压力继电器的调整方法
压力继电器的调整时,一般可以使用手动液压泵对压力继电器或传感器进行测试,对其控制参数进行调整,使其在设定值动作。一般采用下面的方法。
压力继电器的调整:
①正确的方法是先调下限压力,降压,调节复位压力螺丝,整定触头复位的压力值下限压力)
②再升压,调节压差螺丝,整定触头动作压力值(上限压力)
压力开关或传感器调整:

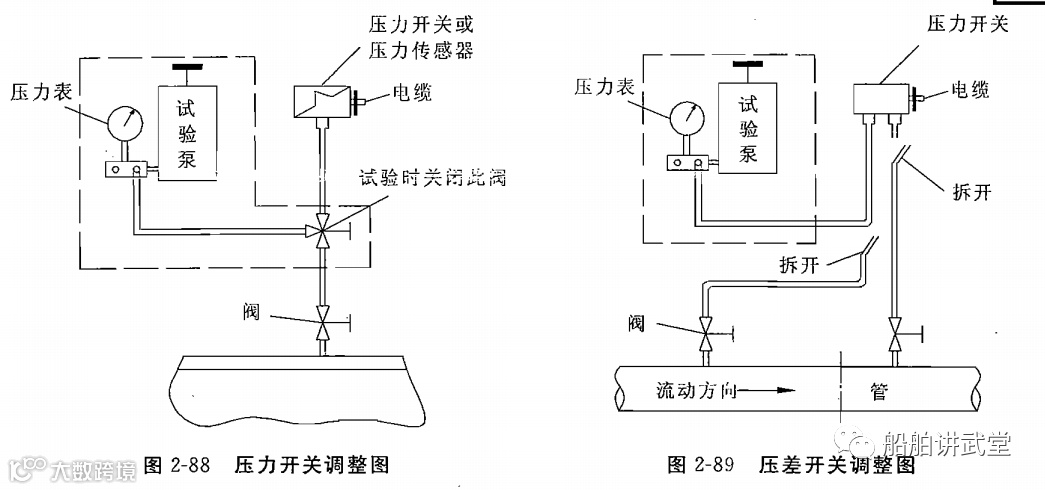

①调整时将压力开关或传感器按图2-88所示连接,通过试验泵对该设备进行增压或减压,通过压力表观察达到所需监控或显示报警的设定值时,检查是否有相应的输出信号。若输出信号不正常,则需进行参数调整。
气动压力继电器一般是通过调整调零弹簧(或迁移弹簧)进行调整。
②压差开关的试验方法。
将试验装置按图2-89所示接通,通过试验泵进行增压或减压,通过压力表观察达到所需报警的设定值时,检查是否显示报警正确无误。
电动差压变送器将被测量的物理量转化为4~20mA的标准电流输出信号,在转换电路中设有两个电位器分别用于调整零点和量程。当输入信号不变时,顺时针转动两个电位器,均使变送器的输出电流增大,逆时针转动则使输出减少。
(3)温度继电器的调整方法
温度继电器的调整:
①正确的方法是先调下限温度,降温,调节复位温度螺丝,整定触头复位的温度值(下限温度)。
②再升温,调节温差螺丝,整定触头动作温度值(上限温度)
温度传感器的调整:
温度传感器通常是利用热膨胀、热电变换、电阻变化等方法进行测量的。一般分100℃以下和100℃以上两种调整方法进行。
①100℃以下温度传感器的检验一般采用实际加热的方法。将温度传感器插人试验装置中,调节温度调节器。使试验装置中介质的温度升高或下降,通过标准温度计观察达到所需的设定值,检查报警显示状况,应正确无误
100℃以上热电阻式传感器的调整方法。它是利用导体或半导体的电阻值随温度变化的特性来测温的,调整时将接线盒中的温度传感器的接线断开,按图2-90接上可调电阻,根据温度所对应的电阻值标准图表册查出所需设定的温度值所对应的电阻值,调节可调电阻达到所需电阻值。检查显示与报警,应正确无误。

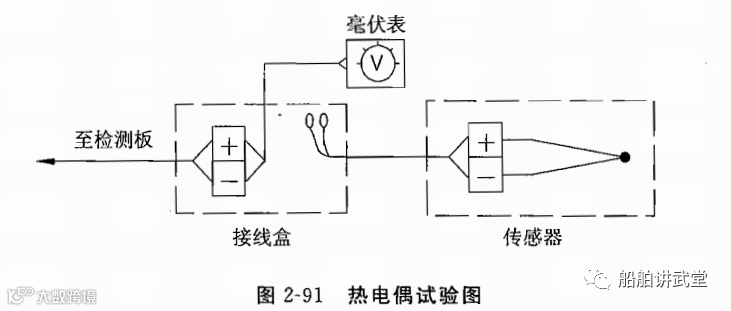

100℃以上热电偶式传感器试验方法。热电偶的结构简单,尺寸小,热惰性小,输出为电信号(热电势)。通常使用精度较高的毫伏计精确测量热电偶产生的热电势的毫伏数检验时,在接线盒中将温度传感器的接线断开,按图2-91接上毫伏表,根据温度所对应的电压(毫伏）值标准图表册，查出所需设定的温度值对应的毫伏值，调节毫伏计达到所需的值，检查显示与报警状况，应正确无误。
