Inpho软件应用实战技术之九——处理高分七号卫星立体像对影像数据解决方案

1.原始数据概况

   全色影像两景（立体像对）多光谱影像一景，数据位置为北京市。全色影像分辨率约为0.6m。

图1 原始高分七号卫星立体像对影像数据文件以及覆盖范围

2.高分七号立体像对影像数据生产流程

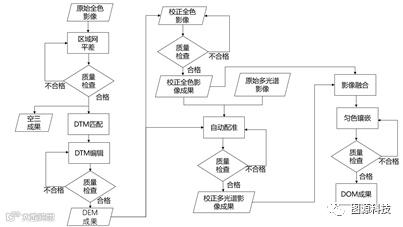

    原始高分七号卫星立体像对影像数据包含全色影像与多光谱影像，由于全色影像分辨率高，先基于全色立体像对影像进行空三加密与DTM提取，然后在此基础上进行全色影像正射校正处理，基于校正后的全色正射影像对多光谱影像数据进行校正，最终将校正后的全色影像与多光谱影像融合与镶嵌匀色。具体的数据处理流程如下图所示。

图2 高分七号卫星立体像对影像数据处理流程

3.新建工程

（1）坐标系选择投影坐标WGS84/UTM zone 50N。

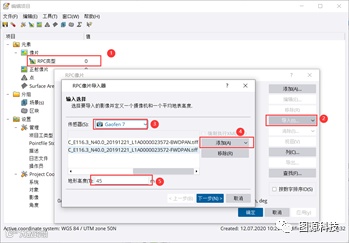

（2）点击RPC类型，导入高分七号两景全色影像，选择高分七号传感器，设置测区平均地形高。

图3 加载卫星影像

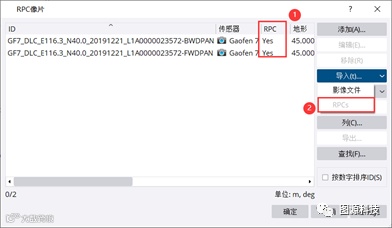

（3）检查导入的影像数据，如果RPC一列显示“Yes”则是软件自动识别高分七号的*.rpb文件。如果RPC一列显示“No”,则需要手动选择加载的每一幅影像，然后从导入选项中，加载相对应的*.rpb文件。

图4 加载RPC文件

（4）选择“点”选项，加载像控点数据（对于没有像控点数据，可从Google地图采集一些像控点辅助空三加密），像控点标准差选择系统默认即可。

（5）选择“场景”选项，点击“生成”选项生成，检查导入数据然后保存工程。

（6）在主界面查看导入的影像数据和像控点文件。

（7）创建影像金字塔。并对影像进行拉伸。

图5 影像调色

4.空三加密

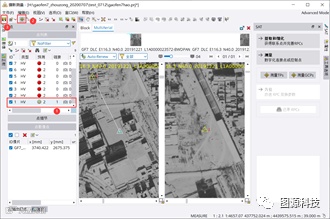

（1）在Match-AT卫星三角测量分别选择每一个像控点，点击工具栏“测量”工具，对选择的每一个像控点进行控制点量测，然后点击保存。

图6 控制点量测

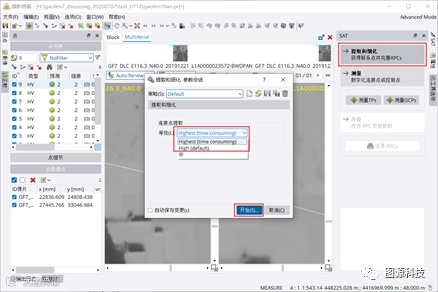

（2）选择“提取和细化”选项，连接点提取等级选择“High”或“Highest”进行空三加密。

图7 连接点自动提取

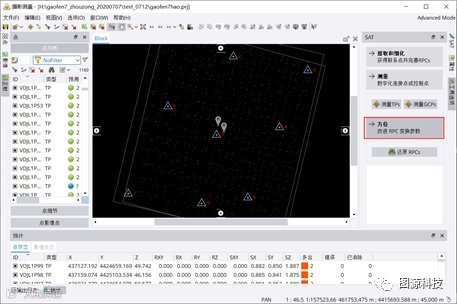

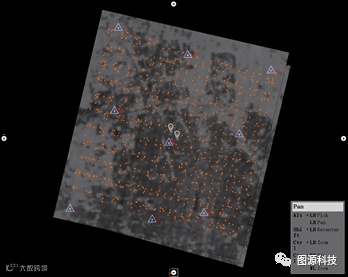

（3）检查提取后的连接点，对于标准差过大连接点删除后点击“方位”选项再次进行平差处理。

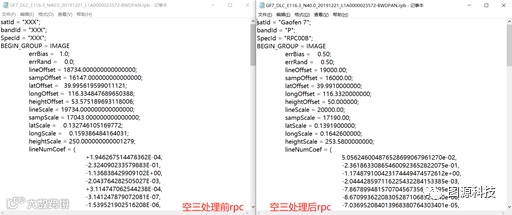

图8 RPC优化

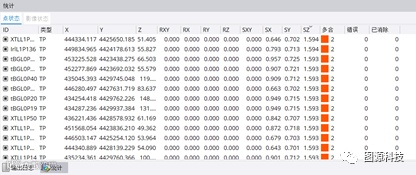

（4）检查空三结果是否合格。合格的结果可以进行空三成果导出，到测图软件进行测图。或者进行接下来的DTM生产。

系统统计的所提取的连接点标准差SX：0.643~1.033，SY：0.697~0.957，SZ：1.181~1.907。

图9 空三结果分析

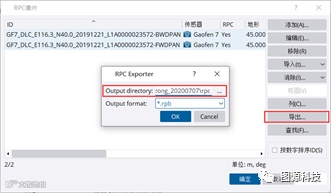

（5）空三结果导出：

空三处理完成后，通过工程编辑器，选择导入的影像，进行处理后的RPC导出。用于在第三方软件中基于高分七号卫星立体像对空三结果创建数字线划图与高精度的等高线等成果。

图10 优化后RPC导出

5.DTM提取

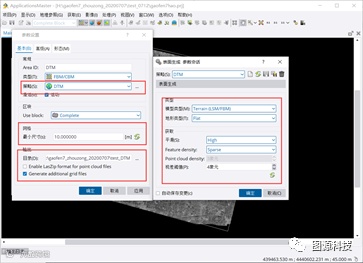

（1）打开Match-TDSM模块，点击“添加”选项，设置相应DTM生产策略。

图11 DTM提取设置

6.DTM数据检查与编辑

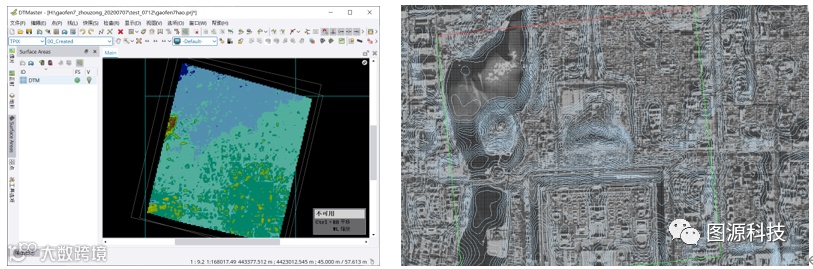

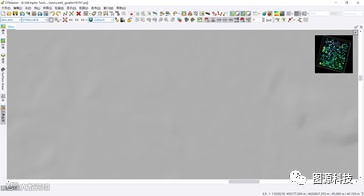

（1）打开DTMaster模块，加载生产的DTM数据，可通过晕渲、Z码、拉剖面、等高线、立体下等方式进行质检，通过格式刷、内插，分类等方式进行DTM编辑。

图12 DTM质检与编辑

（2）DEM成果：

图13 DEM成果

7.正射校正（全色原始影像）

（1）打开OrthoMaster模块，加载编辑好的DTM数据，用来正射校正。

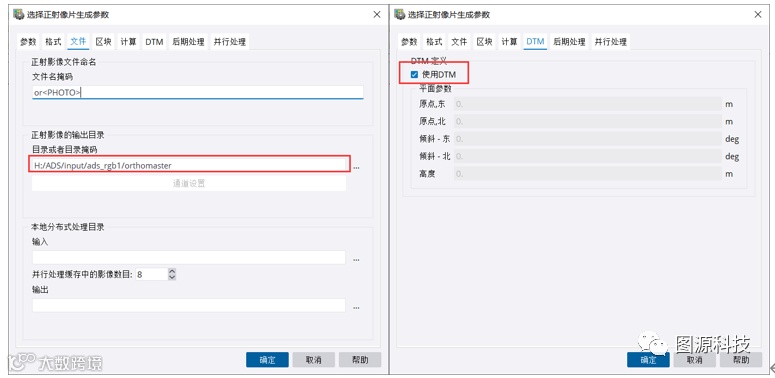

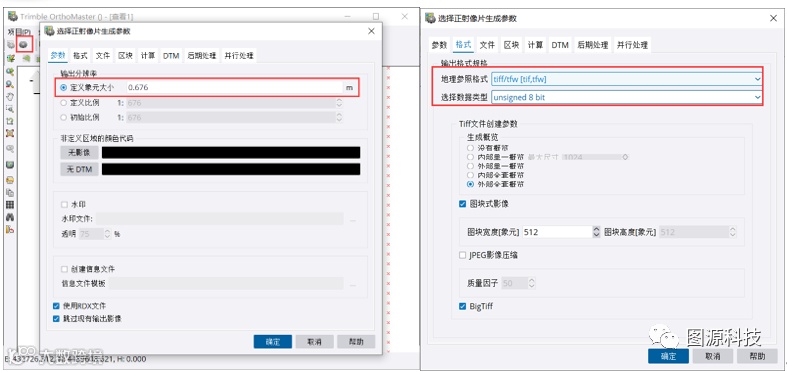

（2）根据成果要求，设置数据输出参数。

图14 正射影像输出设置

（3）全色校正影像成果：

图15 全色校正影像成果

8.自动配准（多光谱原始影像）

（1）多光谱原始影像基于全色校正影像成果和全色影像生产的DEM成果进行自动配准。使用的是我公司自主研发工具Sat Registration。

（2）自动配准结果：

图16 多光谱影像配准结果

（3）检查自动配准的结果。

图17 多光谱影配准结果检查

9.影像融合

（1）全色校正影像成果和多光谱校正影像成果进行融合处理。使用的是我公司自主研发工具Sat Fusion。

（2）融合结果：

图18 融合结果

10.镶嵌匀色

（1）打开OrthoVista模块，加载融合后的影像进行匀色镶嵌。软件会自动进行金字塔生成。（本次测试由于只有一个立体像对，所以不需要进行匀色镶嵌输出。不过以下还是演示了一下这个模块的操作过程。）

（2）点击左侧工具栏的“显示影像“打开影像显示。16bit数据加载进来显示是黑色的，需要进行手动拉伸影像。

图19 显示影像

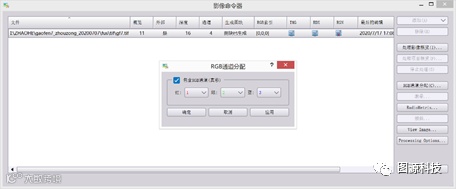

（3）打开影像命令器，进行RGB通道分配。

图20 RGB通道分配

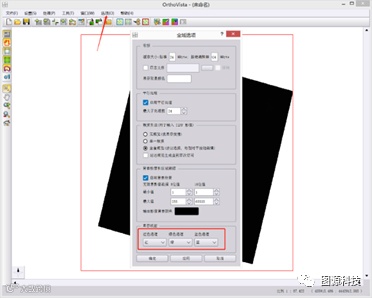

（4）打开选项设置，进行红、绿、蓝通道分配。

图21 红、绿、蓝通道分配

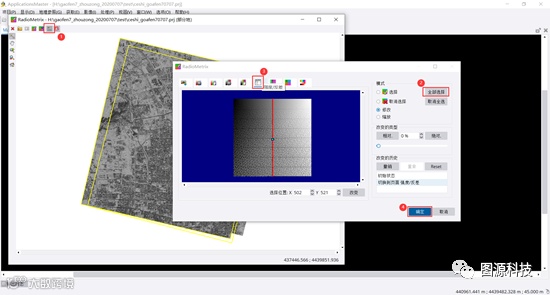

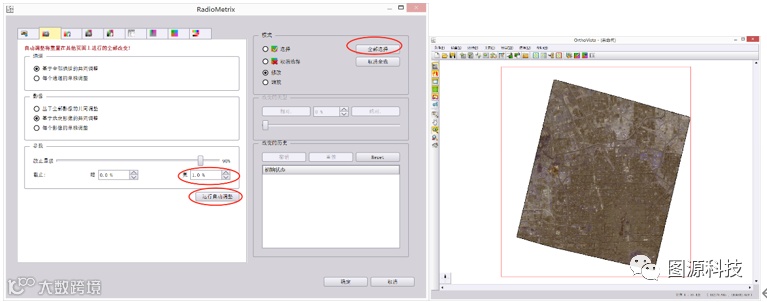

（5）打开RadioMetrix工具，进行颜色调整。

图22 影像调色

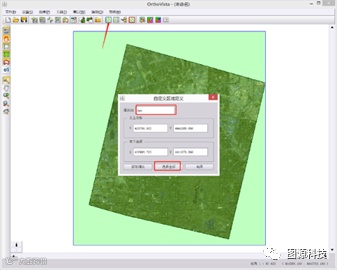

（6）选择工具栏“选择区域“选项，选择输出区域范围。

图23 设置输出区域

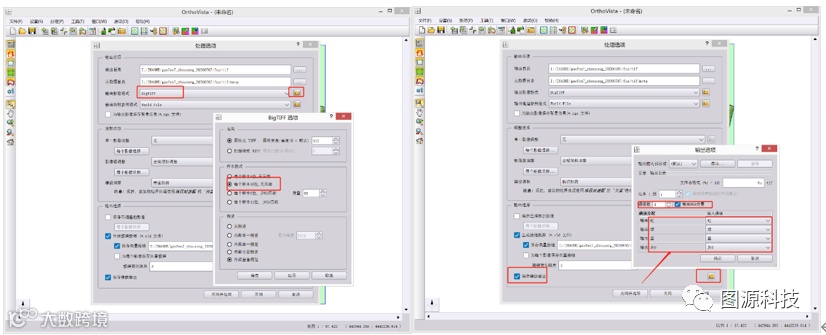

（7）点击“处理选项”,设置输出的目录、生成拼接线、镶嵌输出等参数设置。

图24 输出设置

11.DOM成果影像

图25 DOM成果

12.总结

Inpho v10.0.3版本新增的高分七号传感器模型，我们可以进行常规DOM、DSM生产，也可以进行测图。

通过对高分七号卫星立体像对数据空三以及DOM处理测试，Inpho软件能快速高效进行高分七号卫星立体像对数据生产，创建高精度的空三成果，以及高精度的DOM成果，满足基于卫星影像生产的需求。
