基于Inpho软件的高精度三维数字模型（DSM/DTM）高效率自动化提取

1

原始数据概况

数据来源于全球测图项目空三加密成果数据（资源3号全色卫星影像前视、后视、下视），分辨率约为2.1米。

图1 原始数据

2

数据生产流程

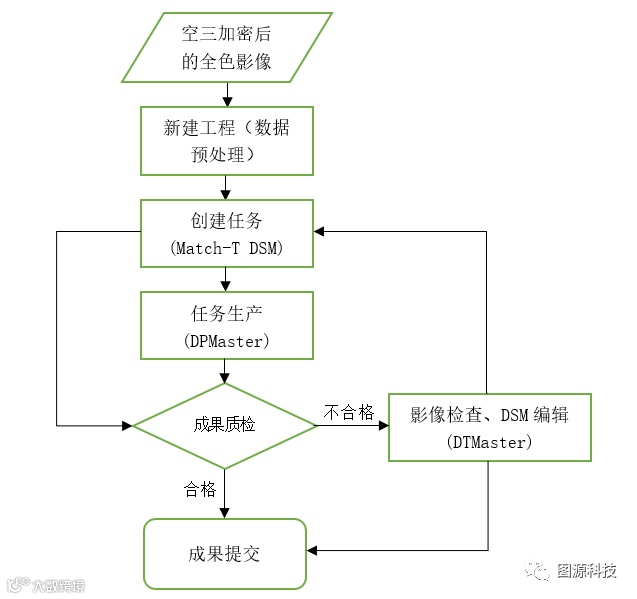

图2 数据生产流程图

3

新建工程

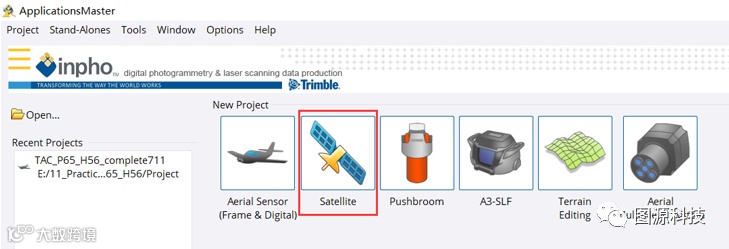

(1)打开ApplicationsMaster模块，选择Satellite卫星数据处理选项并打开。

图3 新建工程

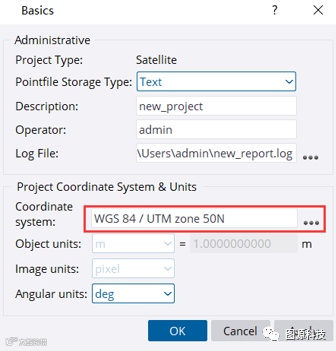

(2)在弹出的对话框里设置坐标系(最终成果坐标系)，设置完成后点击OK。

图4 坐标系选定

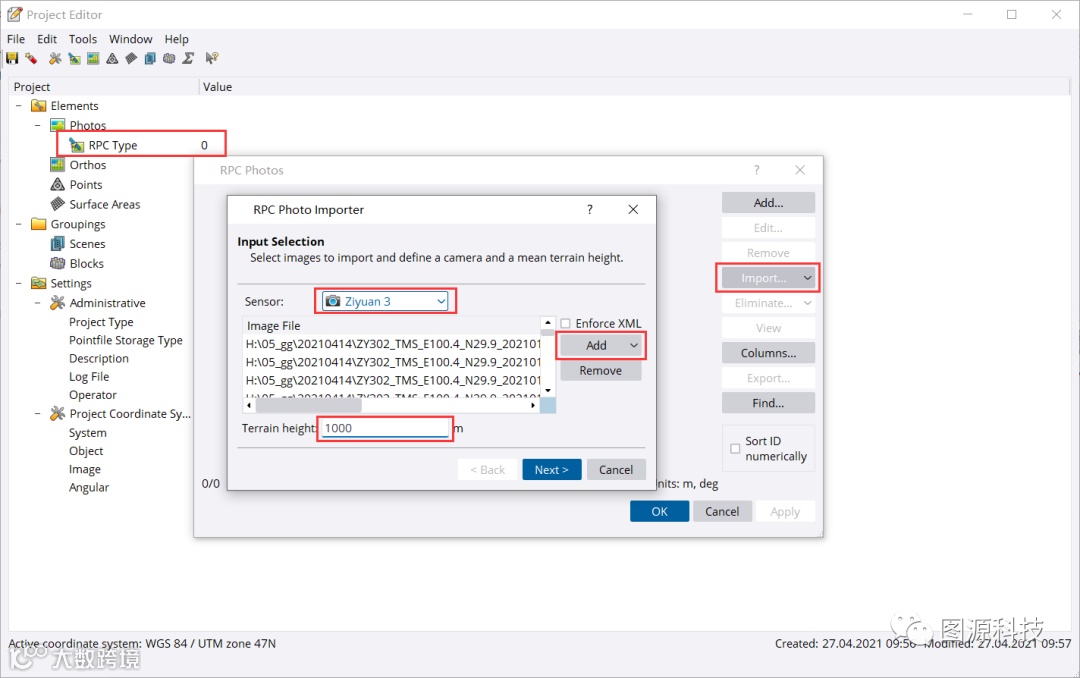

(3)点击RPC类型选项，选择资源3号传感器，将卫星影像数据加载至Inpho工程中，并设置测区平均地形高。

图5 数据加载

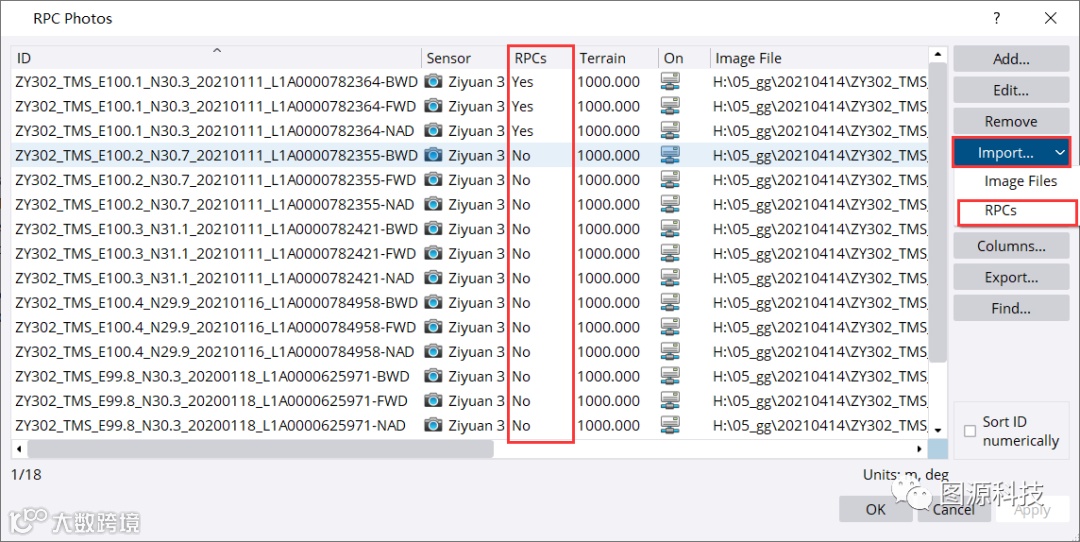

(4)检查导入的影像数据，如果RPCs列显示“Yes”则是软件自动识别资源3号的*.rpb文件。如果RPCs列显示“No”,则需要手动选择加载的每一幅影像，然后从导入选项中，加载相对应的*.rpb文件。

图6 RPC指定

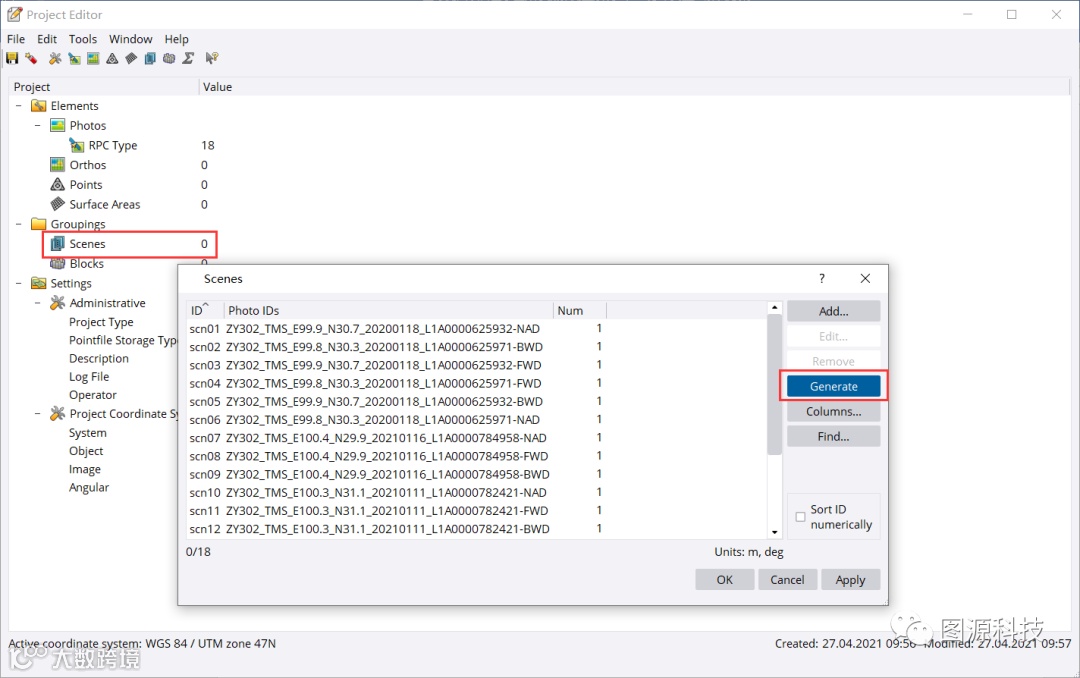

(5)选择“场景”选项，生成场景，最后检查并保存工程。

图7 生成场景文件

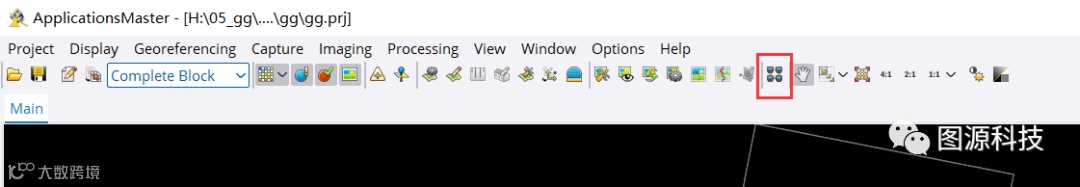

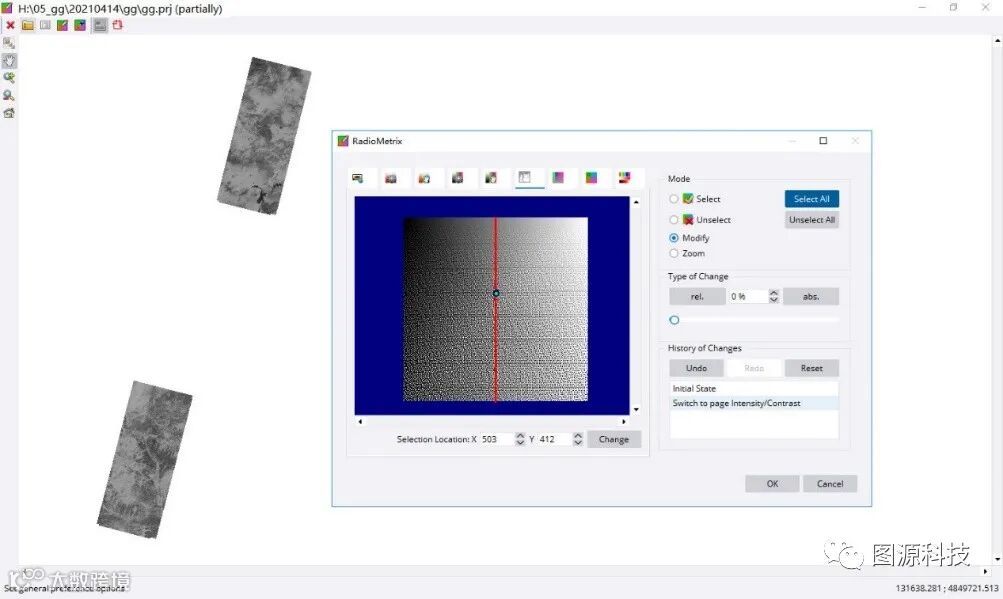

(6)在影像命令器中，创建影像金字塔，并对影像进行拉伸显示。

图8 数据预处理（生成金字塔、色彩拉伸）

4

创建任务(Match-T DSM模块)

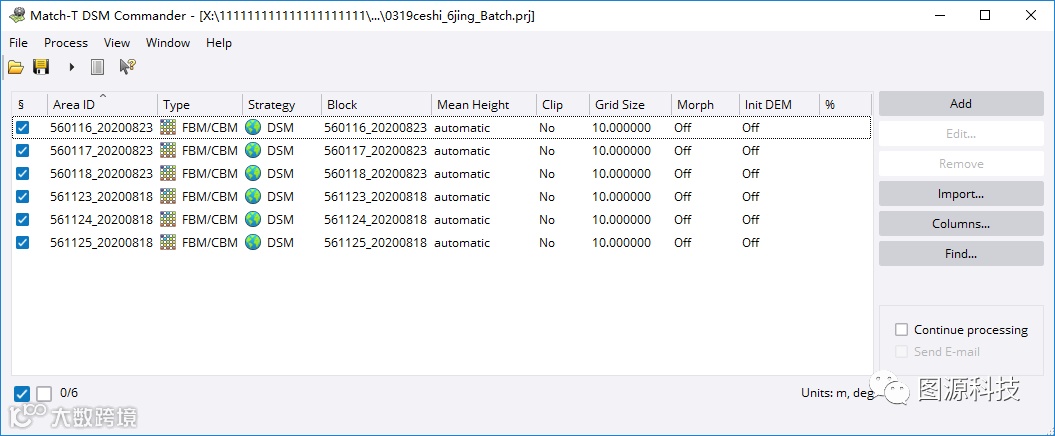

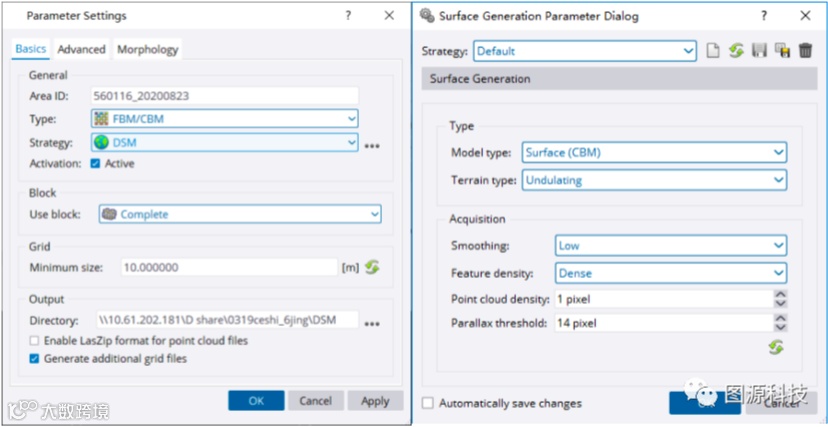

打开Inpho DSM\DTM生产模块（Match-T DSM）添加或加载划分好的区块并设置相应匹配策略。

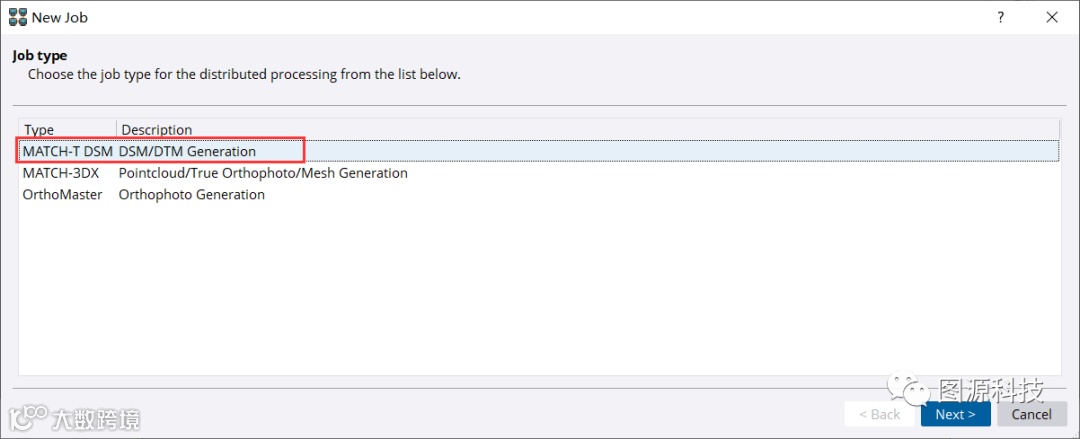

图9创建任务

5

任务生产(DPMaster模块)

打开Inpho分布式并行处理模块（DPMaster）进行批量生产。

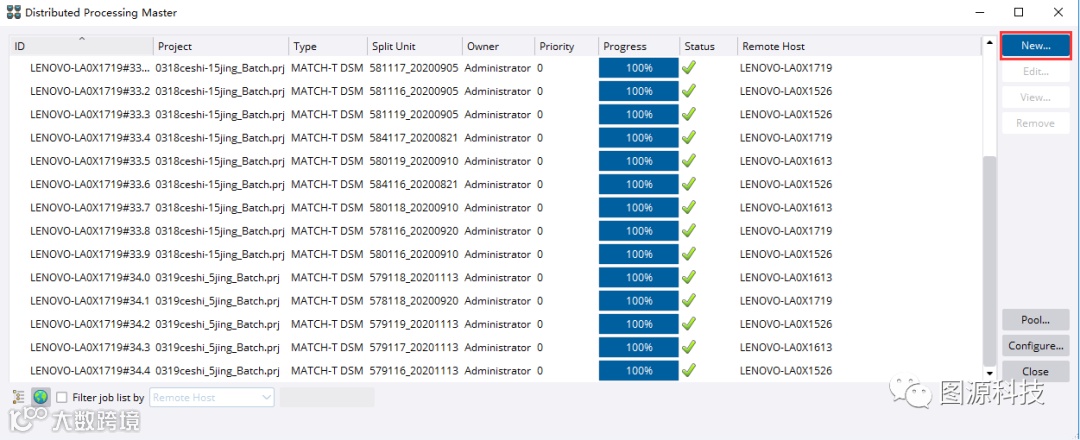

图10 DPMaster分布式任务提交

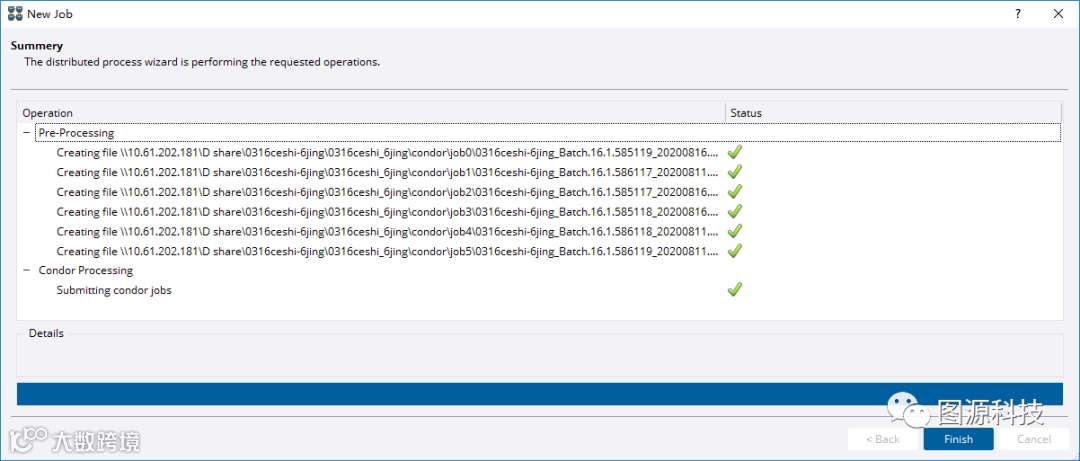

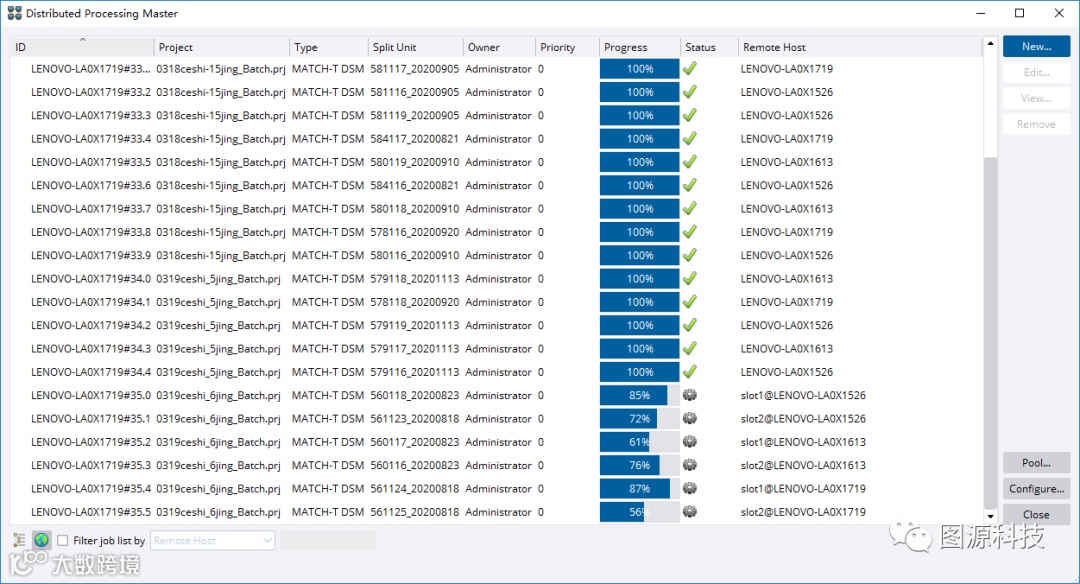

图11 DPMaster分布式任务生产

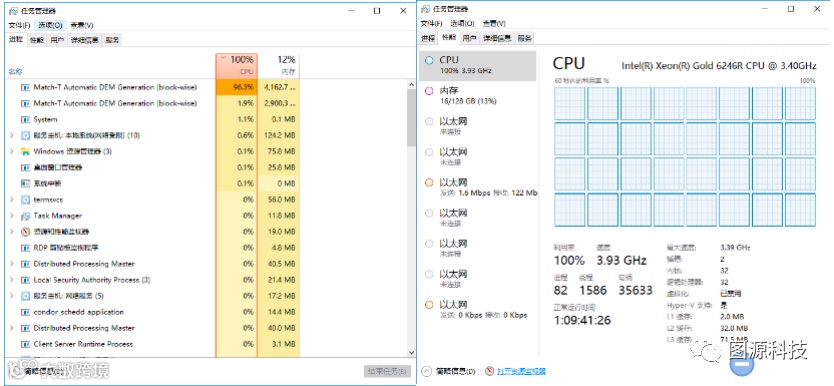

图12 CPU使用率

6

DTM\DSM检查与编辑(DTMaster模块)

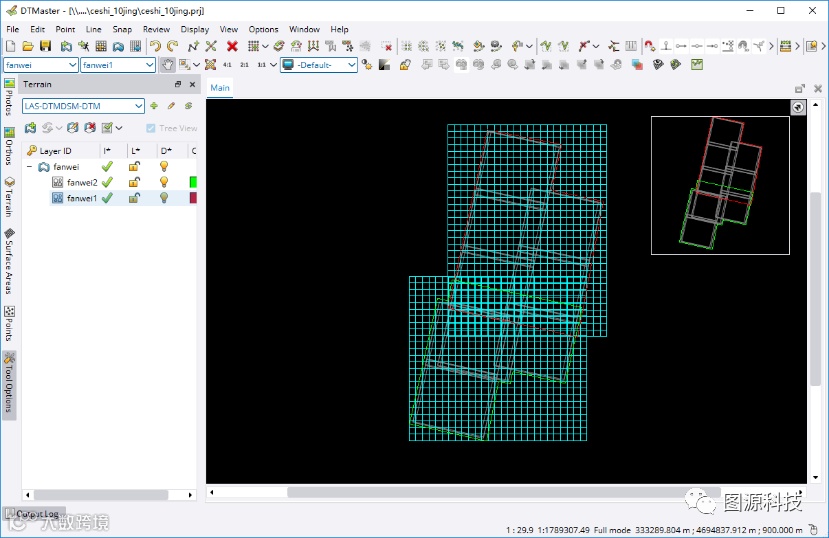

通过生产成果中的索引文件可将成果快速加载至DTMaster模块，通过晕渲、等高线以及在立体下等方式对进成果数据进行质量检查。通过滤波分类、内插、格式刷等方式进行编辑。

图13 DTM\DSM检查与编辑

7

总结

通过InphoDPMaster分布式进行DSM\DTM生产，可极大增加处理能力，提高处理效率。

高效率：6个刀片提高16倍

集群

任务量	耗时
100个立体模型	12小时

单机

任务量	耗时
1个立体模型	2小时

随着Inpho软件版本的不断更新升级，内部算法的不断改进优化，生产效率，成果质量、精度都有所提高，大大减轻后期生产人员编辑工作量。同时输出的成果文件更多，其中的索引文件可自动加载到点云编辑模块（DTMaster）中，实现模块之间对接更便捷，达到能够对点云进行快速的加载、编辑及保存输出。

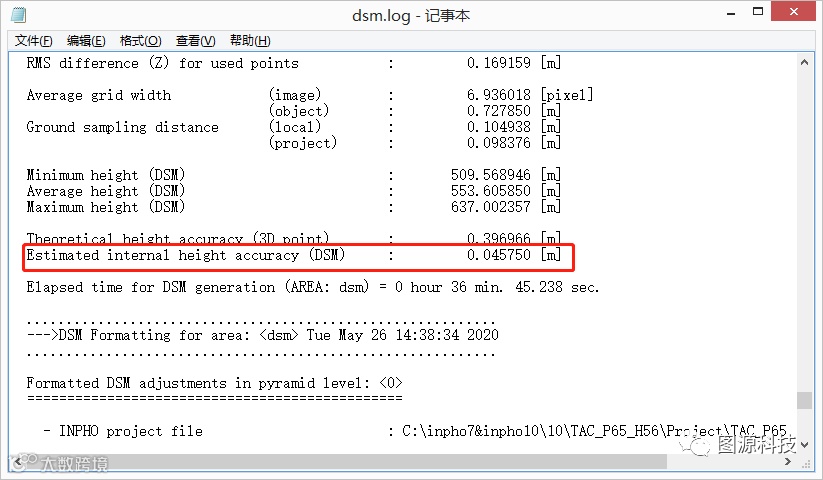

高精度：

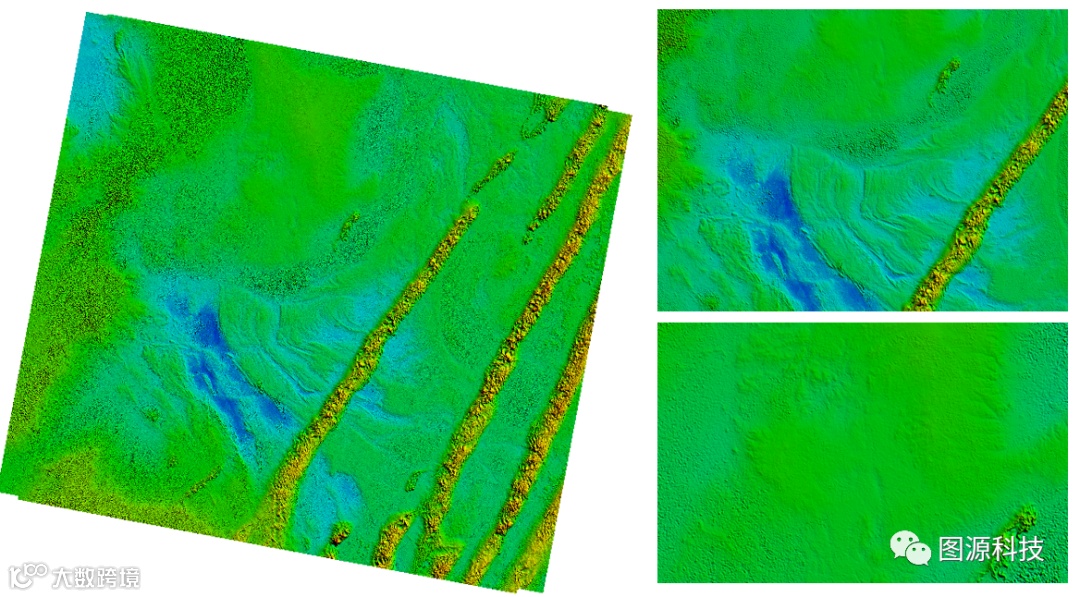

图14 高精度DSM
