Inpho软件应用实战技术之十六——空三成果坐标系转换技巧分享

您是否有这样的困扰，成果要求提交两套不同坐标系的空三成果，又不想做两遍，只想快速的转换。没问题，今天给大家分享两个快速空三成果转换的技巧。无论是84坐标系转2000坐标系还是84坐标系转地方坐标系都可以实现快速转换。

方法一：自定义目标坐标系，通过转换工具直接转换

举例：现在有一套84坐标系的空三成果，需要转到2000坐标系

1.自定义目标坐标系

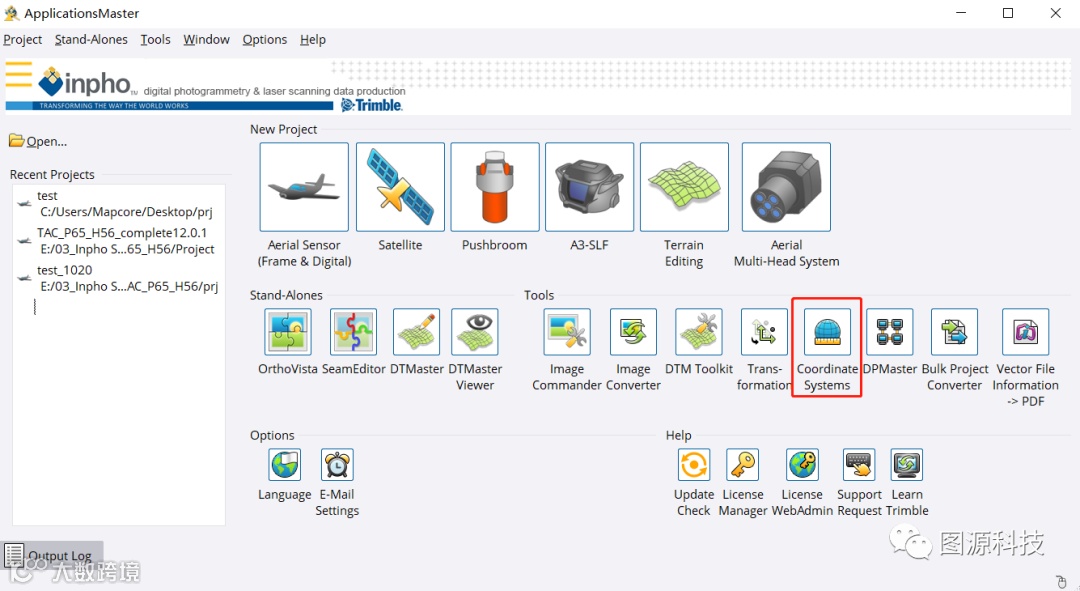

打开坐标系统管理工具。

图1 坐标系统工具

打开地理系统，找到最相近的椭球，复制椭球，本次复制84坐标系椭球。

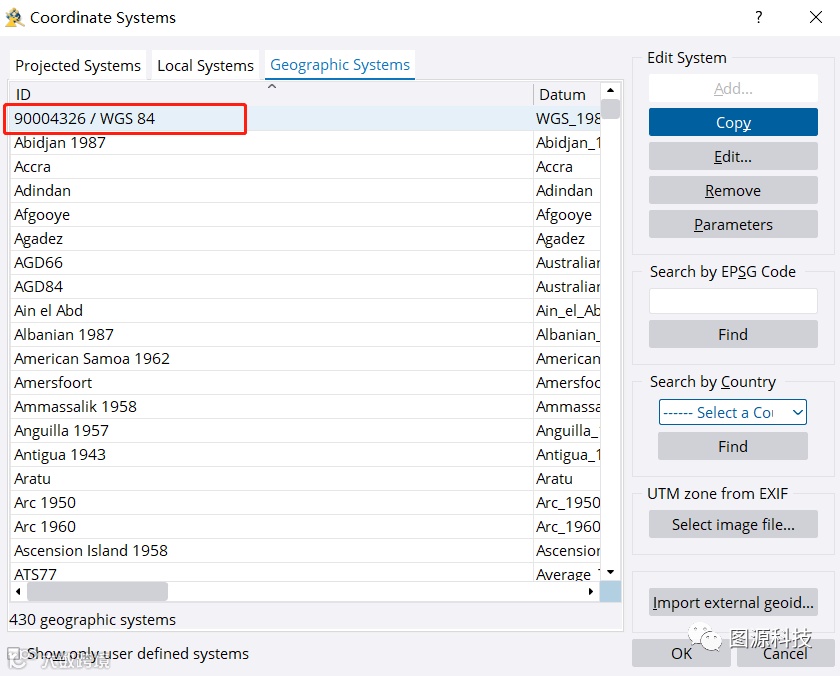

图2 复制WGS 84坐标系统

打开复制的椭球，选择编辑。

图3 编辑WGS 84坐标系统

1处可修改为当前项目的名称；2处不用修改；3处选择from WGS-84坐标系；（这里的from或者to取决七参数计算的坐标方向）；4处填入7参数中的三个线元素，单位米（将求得的三个参数取反，留4位小数）；5处填入7参数中的三个角元素，单位秒（将求得的三个参数*206265，留5位小数）；6处填入7参数中的一个比例因子，单位ppm（将求得的参数*1000000，留8位小数）；在7处填入由两套控制点坐标求得的平均高程差值（或者自己制作一个精化水准面，选择自定义的精化水准面模型）。

图4 七参数填写

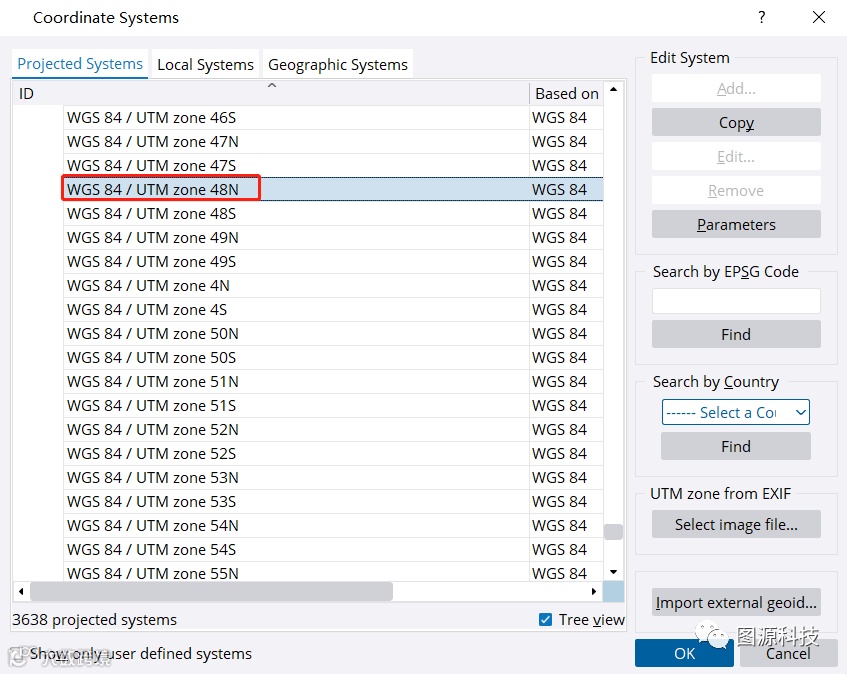

选择一个相近的投影方式，以及中央经线，进行复制。

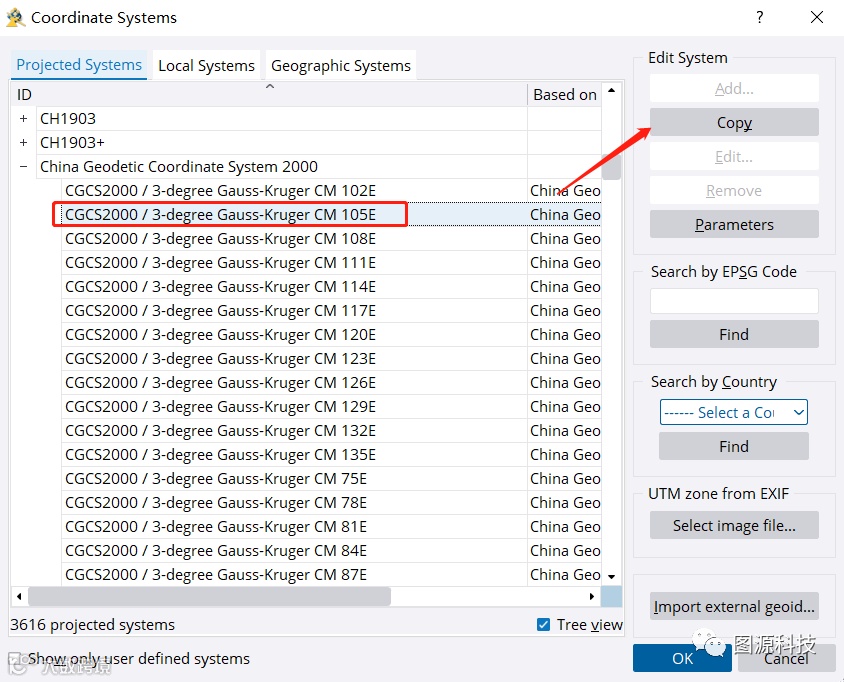

图5 复制投影系统

对复制的投影坐标进行编辑。

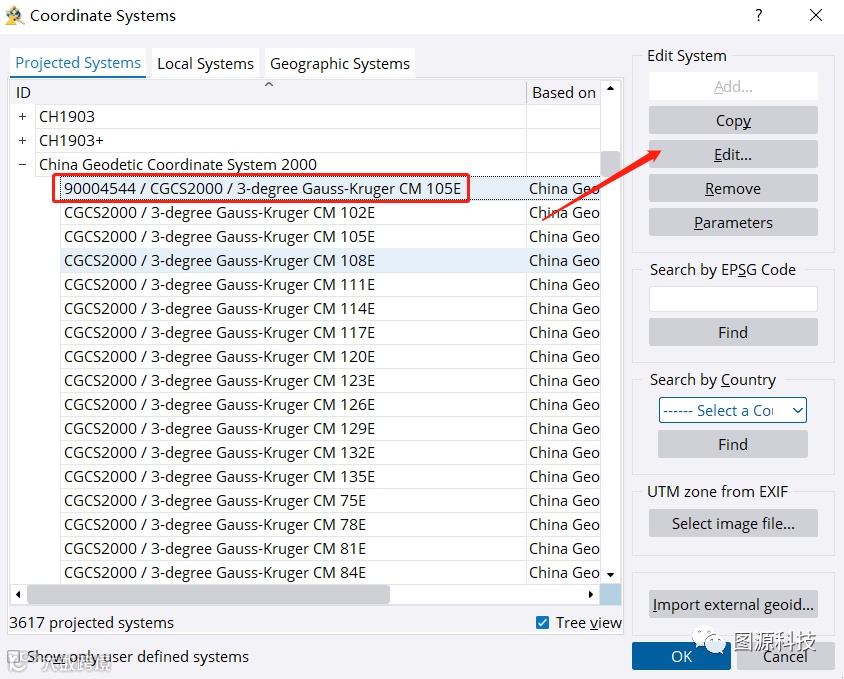

图6 编辑投影系统

选择椭球基于刚刚复制修改的椭球。这里也可以修改中央经线以及东偏量，按照项目要求填写。

图7 选择椭球

坐标创建完成。

2.打开空三成果转换工具

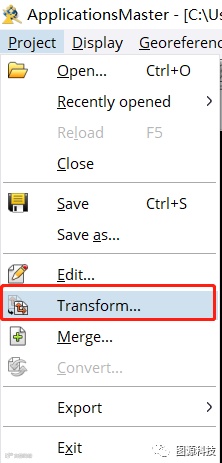

 图8 坐标转换工具

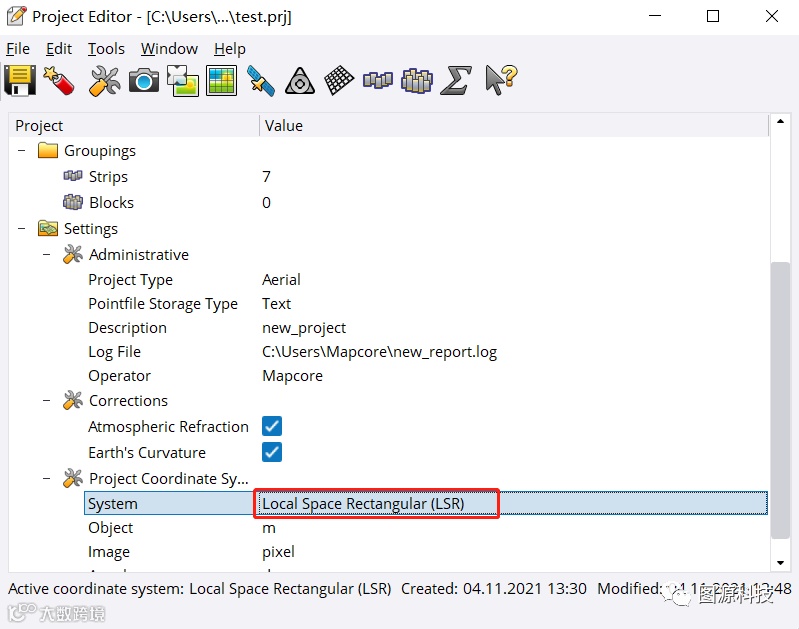

转换的时候，工程坐标系不能是Local坐标系。如果是Local坐标系，可以到项目编辑器里进行修改成原本的84坐标系。

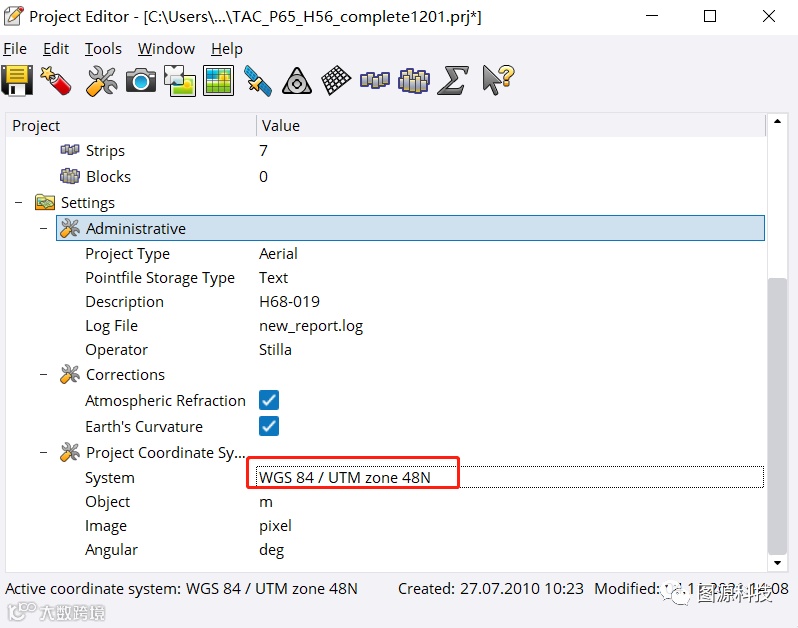

图9 工程坐标系修改

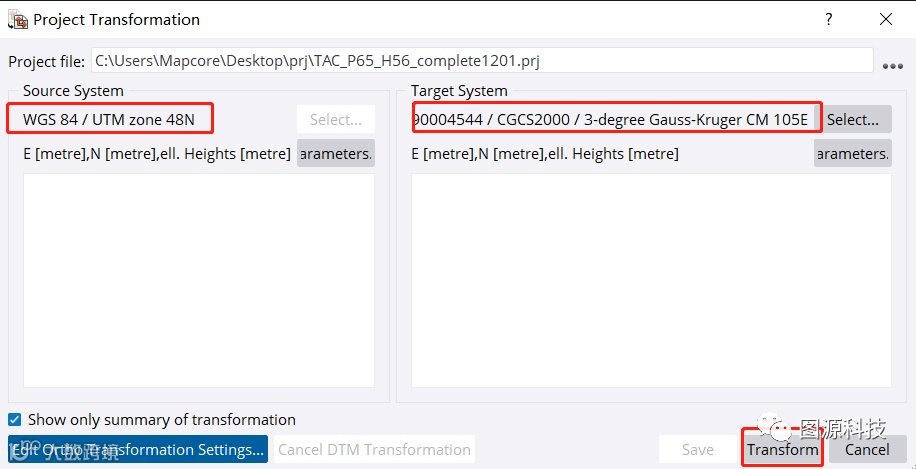

坐标转换，选择你已创建的目标坐标系，点击转换。

图10 坐标转换

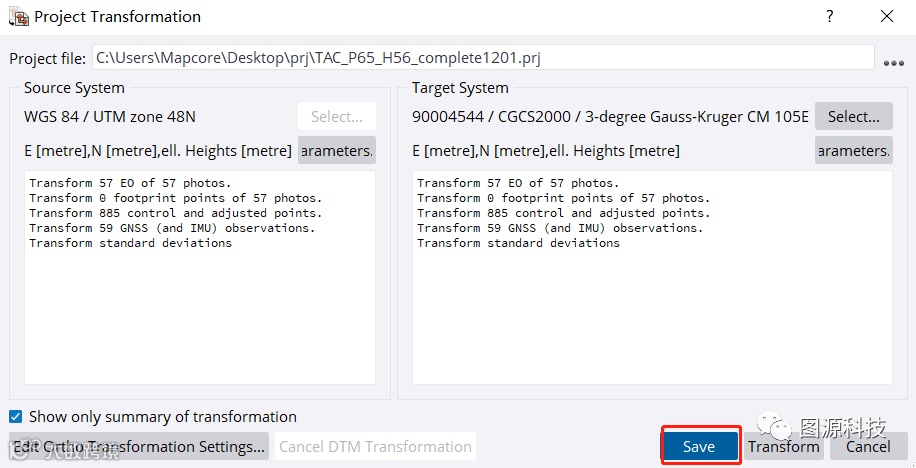

转换完成，点击保存。

图11 保存转换结果

方法二：恢复空三成果到目标坐标系

（地方坐标系建议用这种方式）

举例：现在有一套84坐标系的空三成果，需要转到北京地方坐标系

1.  POS和控制点转到地方坐标系（这里的POS不是原始POS而是84坐标系空三结果最终平差后的外方位）。

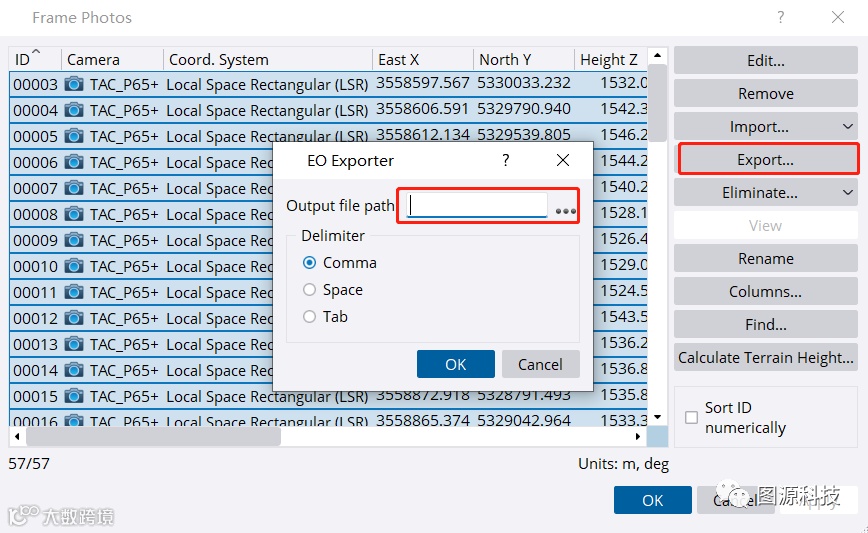

导出外方位：

图12 外方位导出

2.  84坐标系空三成果导出PAT-B格式

图13 导出PAT-B格式空三成果

3.  创建北京地方坐标系工程

（1）坐标系选择Local。

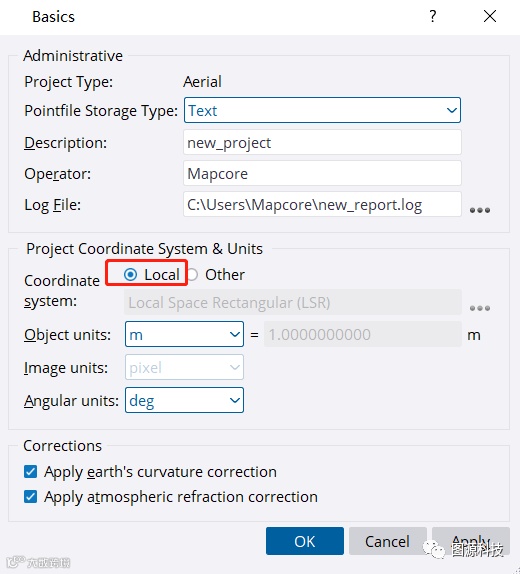

图14 选择Local坐标系

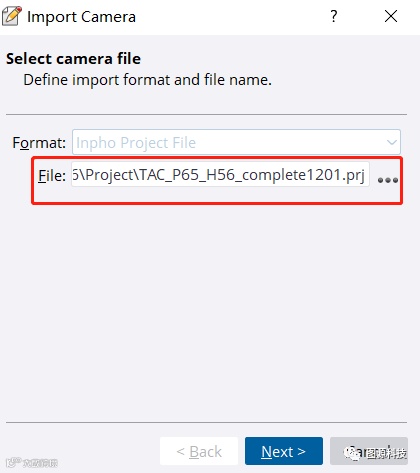

（2）创建相机，导入84坐标系工程的prj文件即可。

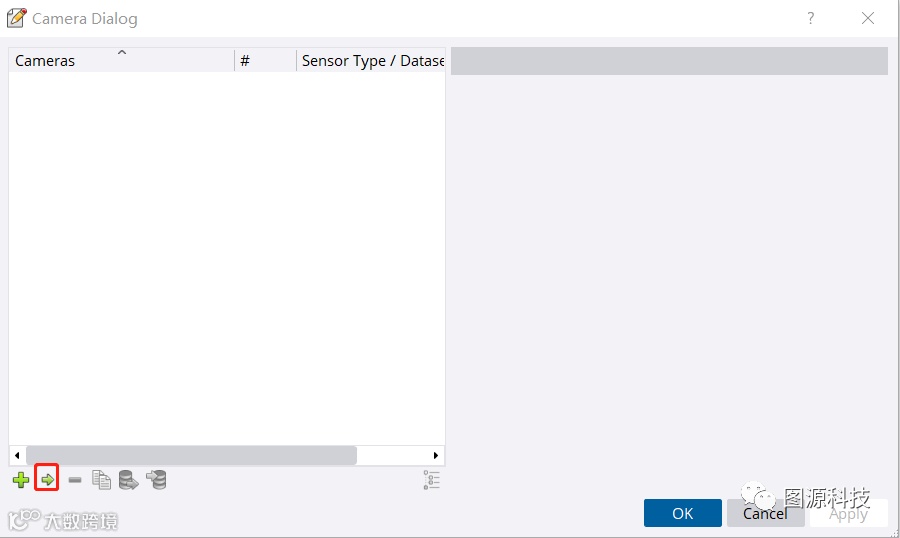

图15 导入prj工程文件

（3）导入照片。

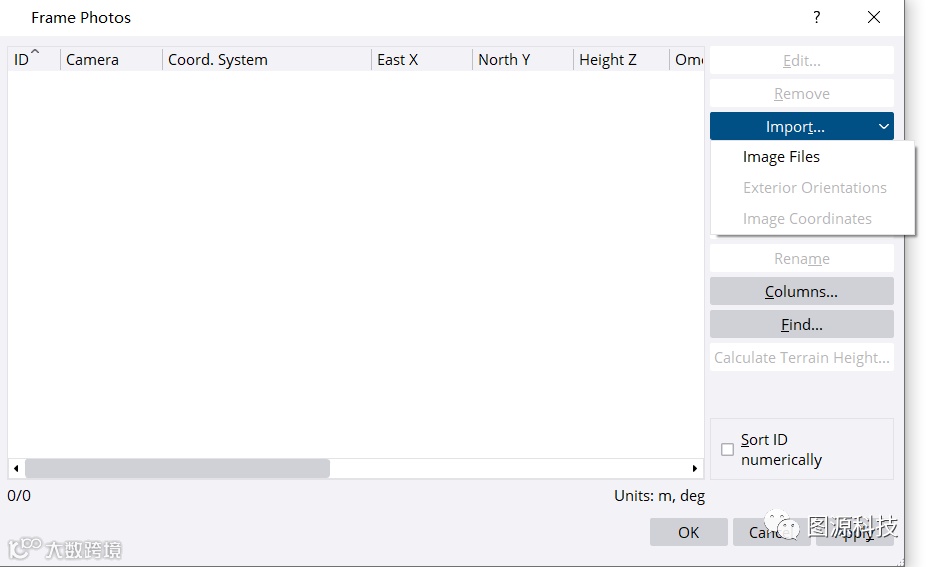

图16 导入影像文件

（4）导入转换成北京地方坐标系的POS文件并设置标准差，和之前84坐标系工程值一致。

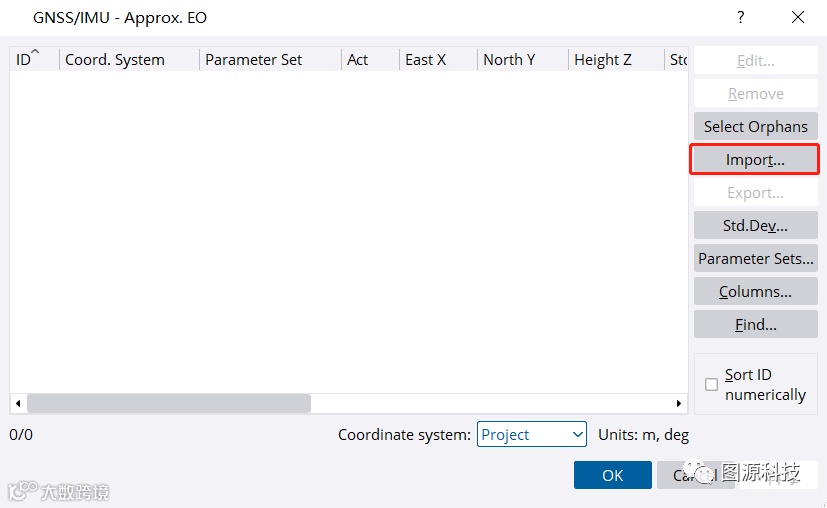

图17 导入POS文件

（5）导入控制点文件并设置标准差，和之前84坐标系工程值一致。

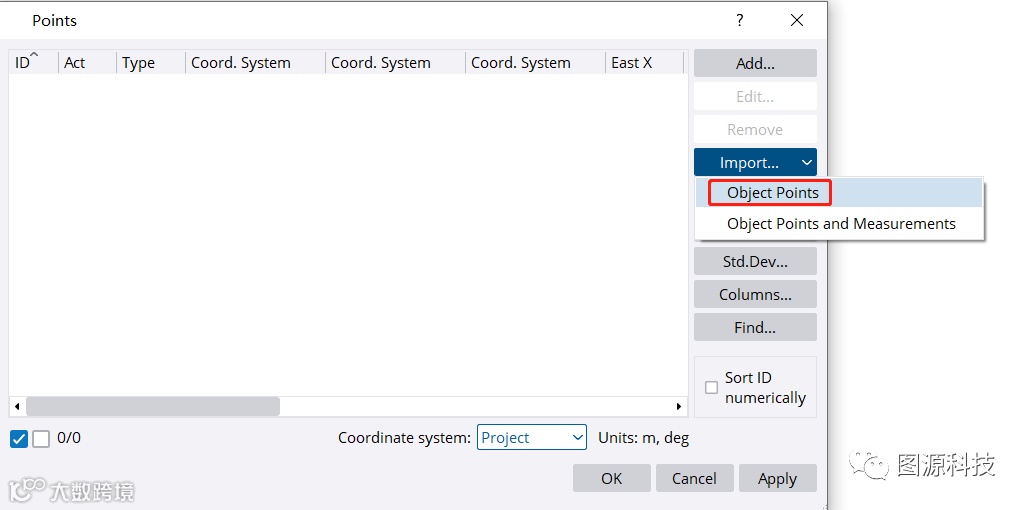

图18 导入GCP文件

（6）生成航带。

图19 自动生成航带

（7）导入像点坐标文件。

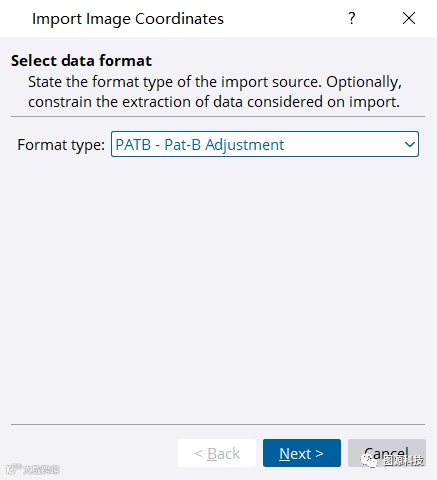

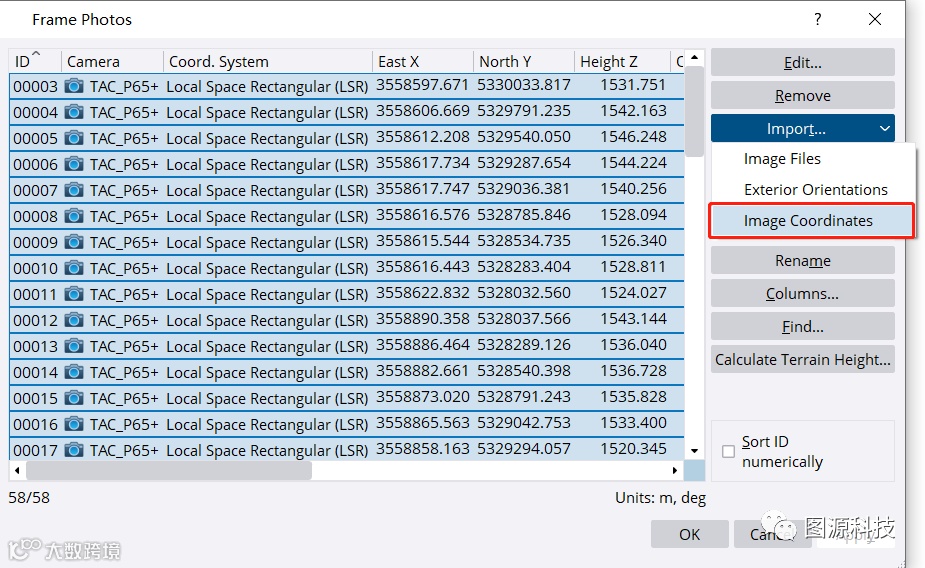

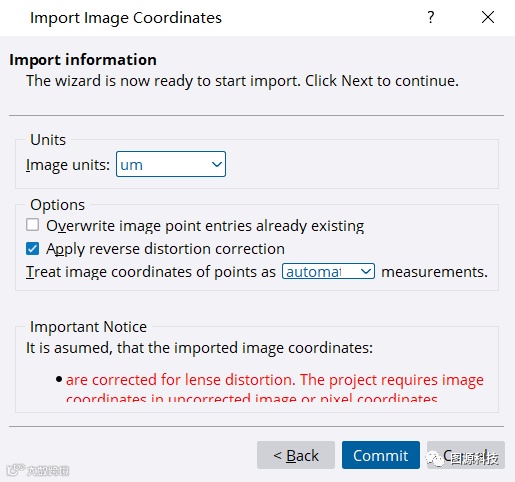

图20 导入像点坐标文件

（8）保存工程。

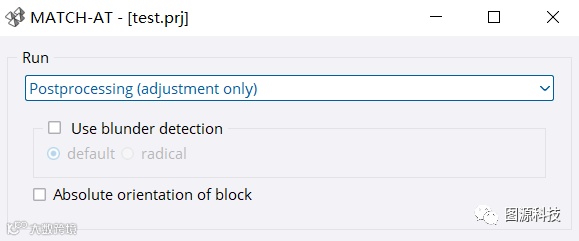

（9）平差处理，平差策略设置和84坐标系工程设置一致。

图21 后处理平差

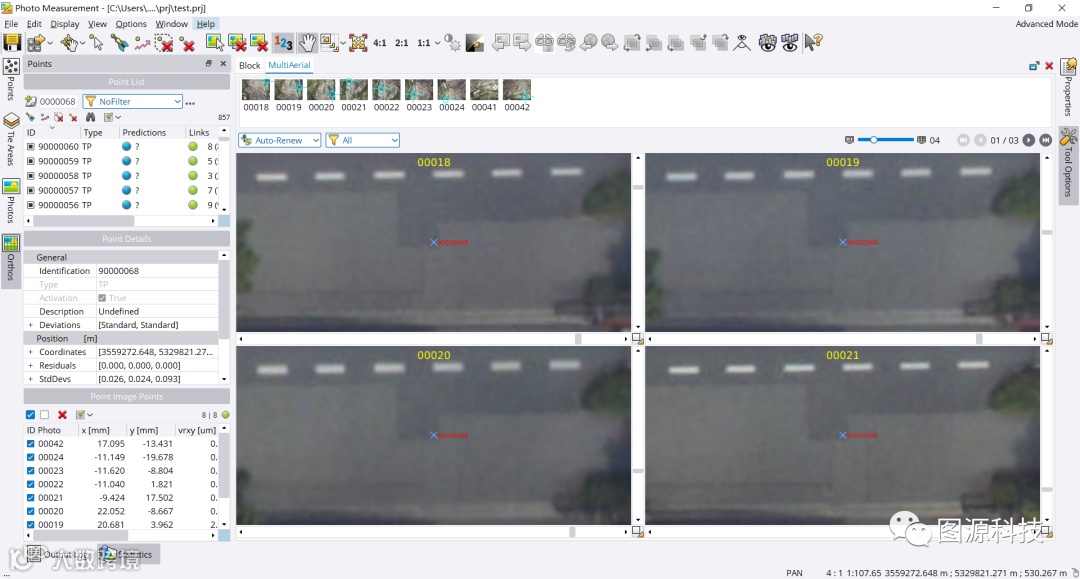

（10）打开多像片测量工具（PMT）检查控制点和连接点位置是否正确。查看报告，检查精度是否满足要求，如果满足，转换成功。

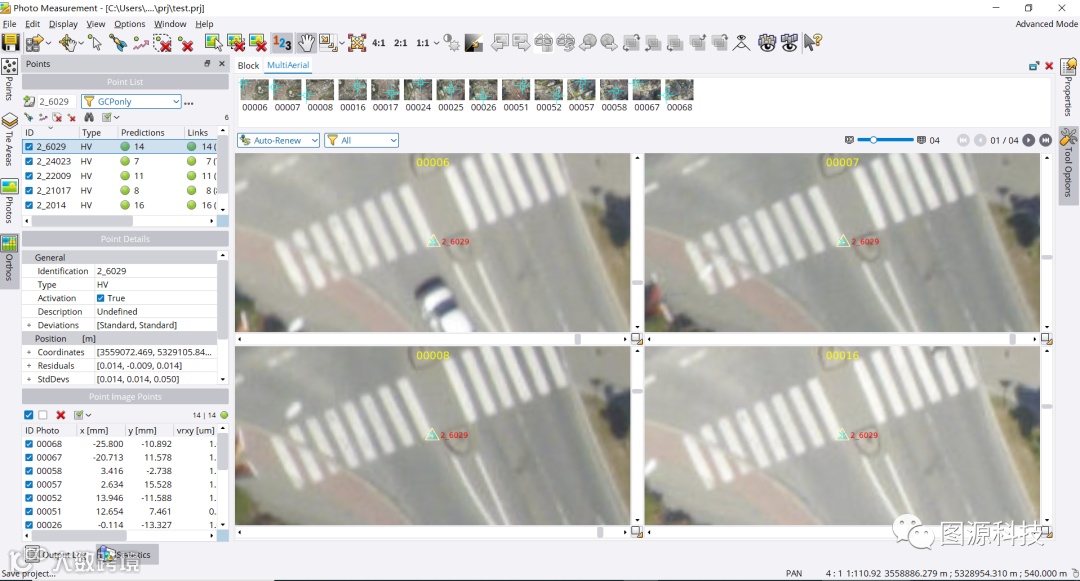

图22 质量检查

以上就是空三成果转坐标技巧，大家如果有不懂的地方欢迎评论区留言，或者联系我们的工作人员。
