基于WV01卫星数据的DEM生产

1.原始数据概况

全色影像两景（立体像对），影像分辨率约为0.3m。

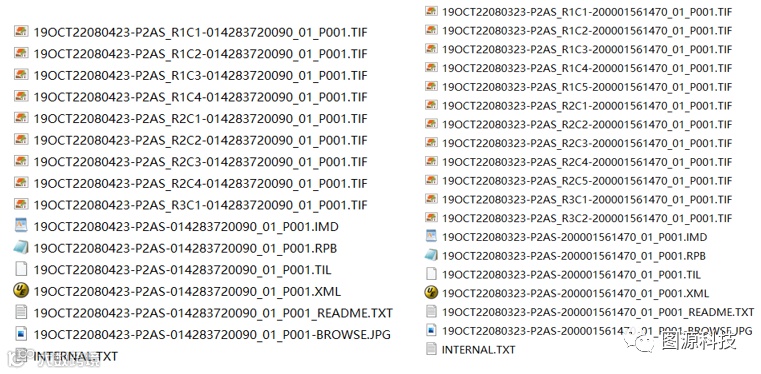

图1 原始立体像对影像数据文件

2. 参考数据

（1）高程采用30M DEM全国公开数据。

（2）平面采用1m DOM参考影像数据，导入影像范围，下载公开免费的参考DOM影像。

图2 显示底图

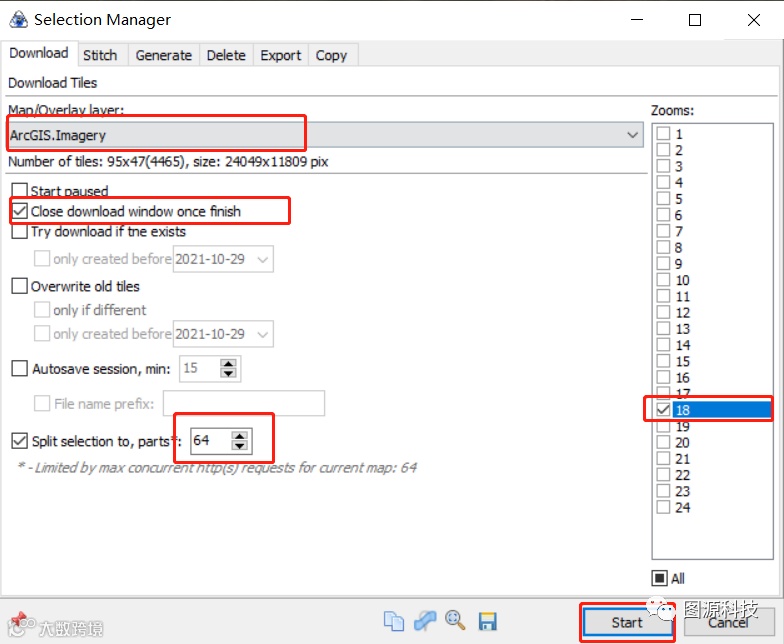

图3 下载参数设置

（3）参考控制点采集

通过参考DOM人工采集分布均匀的控制点平面坐标，通过DEM赋值控制点高程坐标。

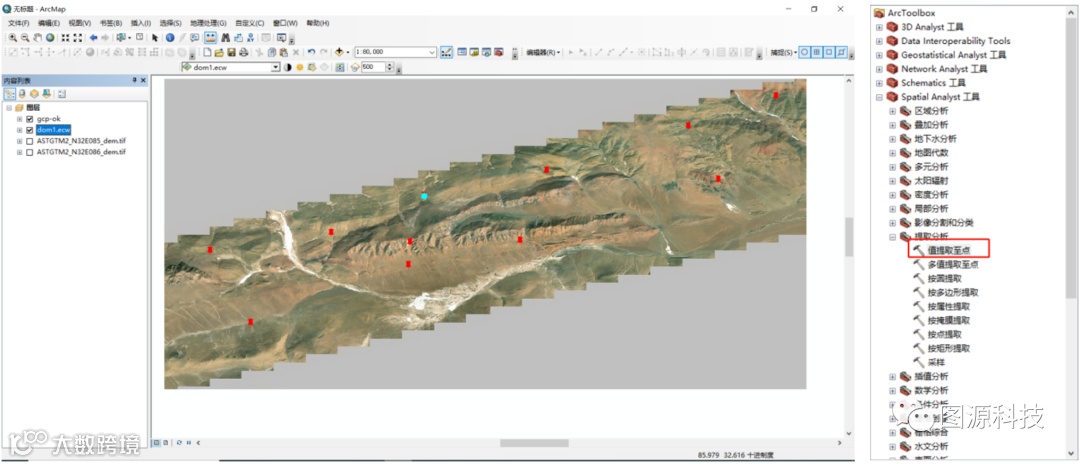

图4 控制点采集

3.数据生产流程

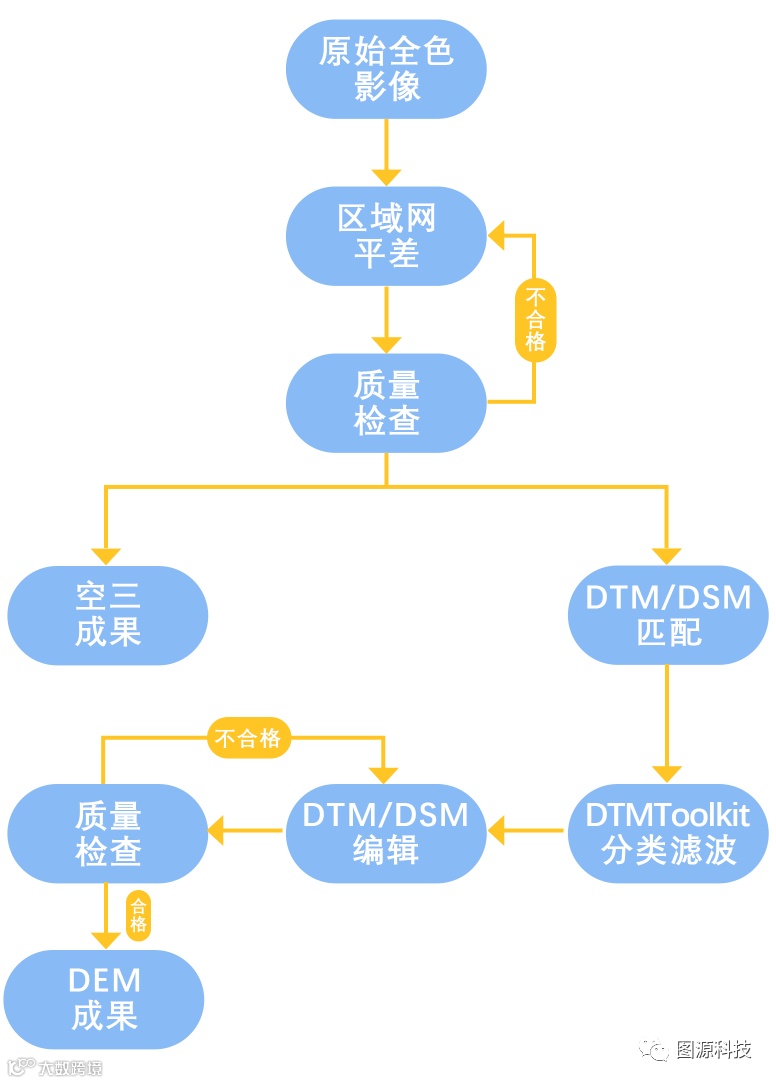

图5 DEM数据生产流程图

4.创建工程

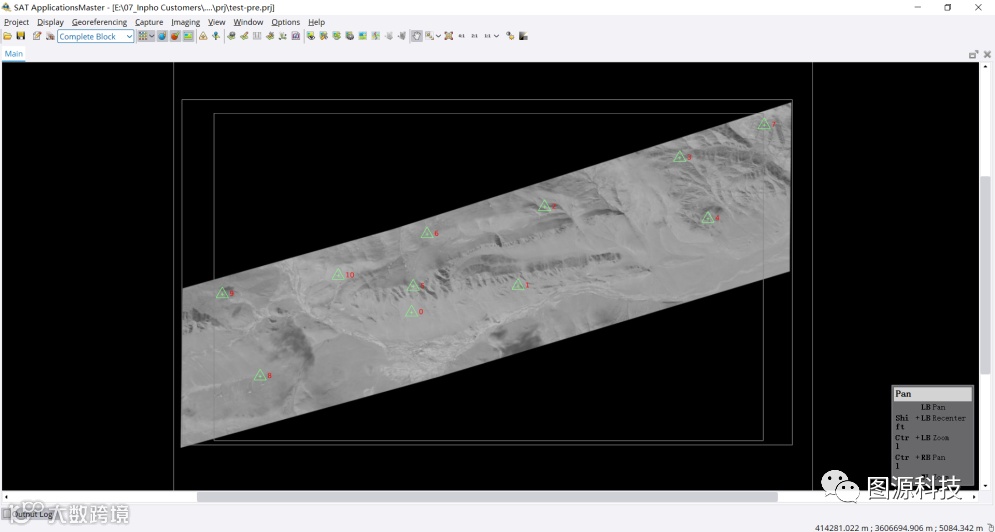

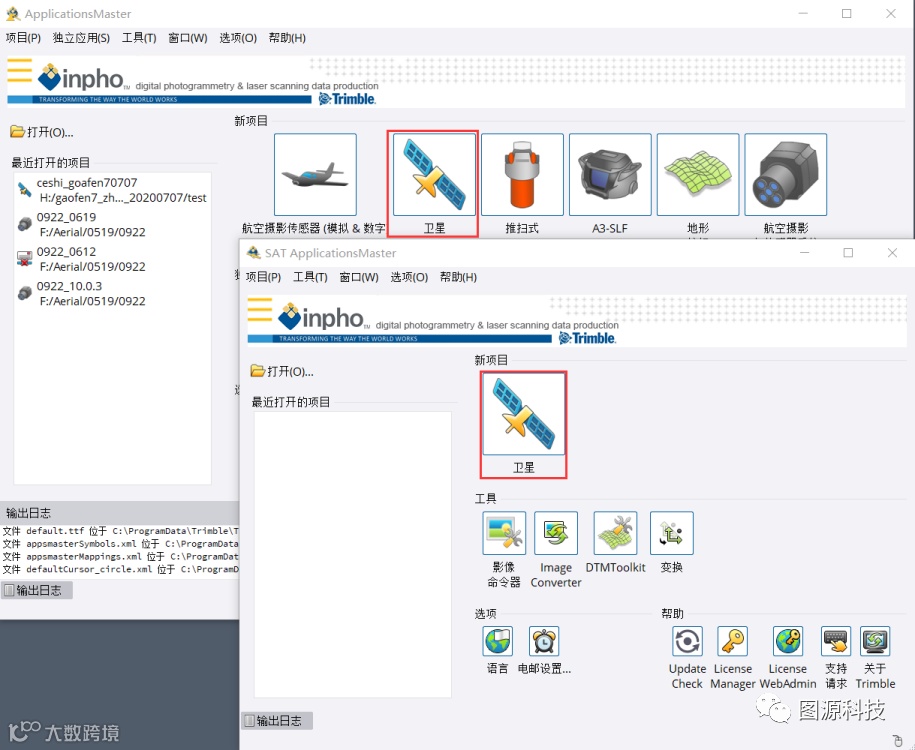

（1）打开ApplicationsMaster 13.0，选择卫星处理模块或打开SATMaster。导入WV1两景全色影像，选择WorldView1传感器，导入控制点，生成场景，保存工程，在主界面查看导入的影像数据和控制点文件。

图6 工程创建

（2）创建影像金字塔，并生成项目概览图。

图7 生成项目概览

5.空三加密

（1）选择菜单栏“地理参照”里的“Match-AT卫星三角测量”选项。

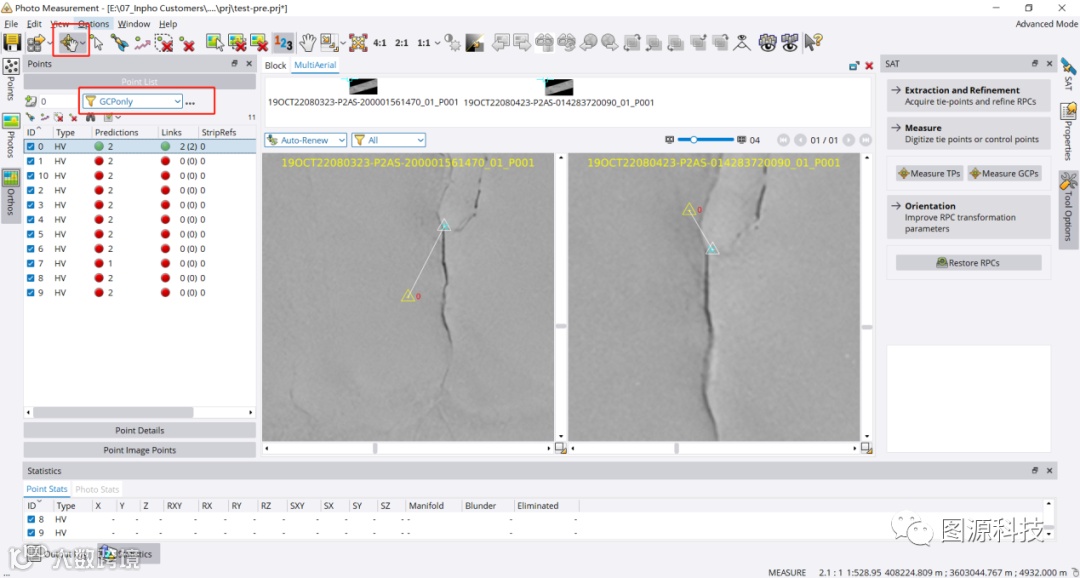

（2）在Match-AT卫星三角测量分别选择每一个像控点，点击工具栏“测量”工具，对选择的每一个控制点进行控制点量测，然后点击保存，选择提取等级进行空三加密。

图8 控制点量测

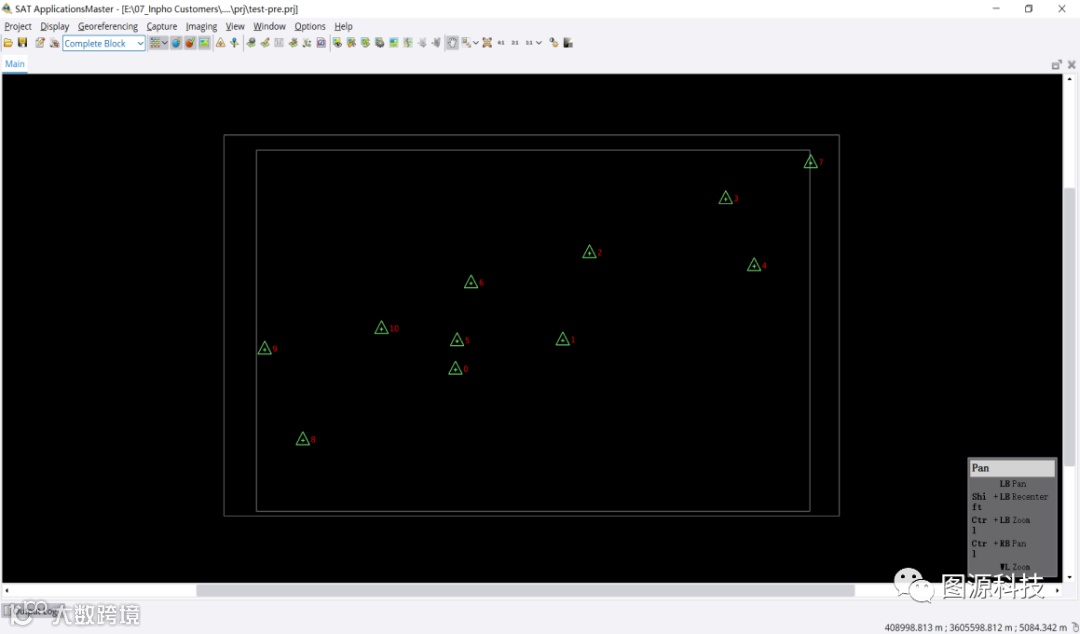

（3）检查提取后的连接点，对于标准差过大的连接点删除后点击“方位”选项进行平差处理。

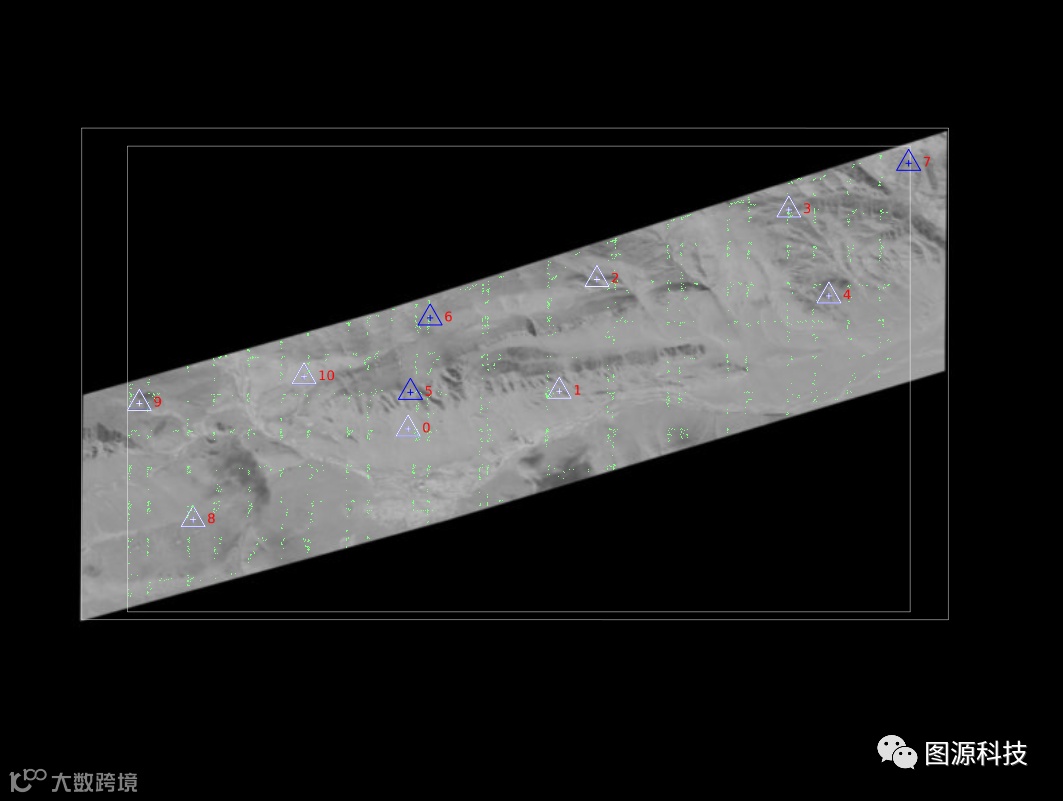

图9 连接点分布

（4）检查空三结果是否合格，合格的话进行接下来的DEM生产。

（5）连接点误差，平面误差1个像素以内，高程误差1.5个像素以内。

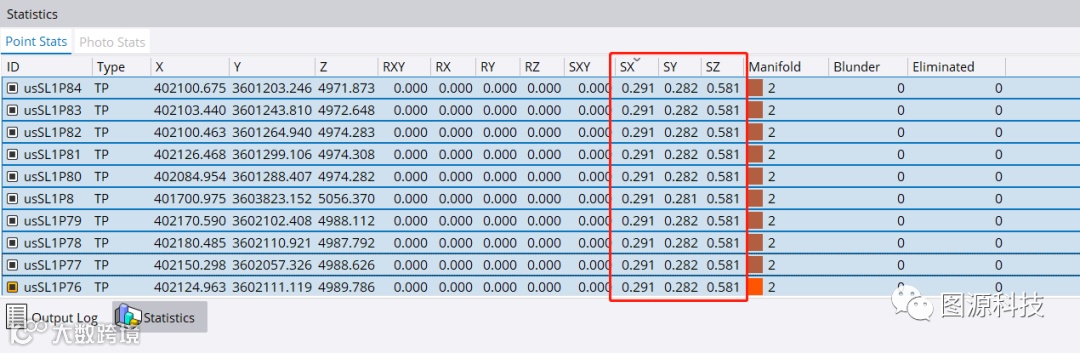

系统统计的所提取的连接点标准差SX：0.285~0.291，SY：0.281~0.282，SZ：0.581~0.584。

图10 空三结果分析

6.DTM提取

（1）打开Match-T DSM模块，点击“添加”选项，设置相应DTM生产策略。

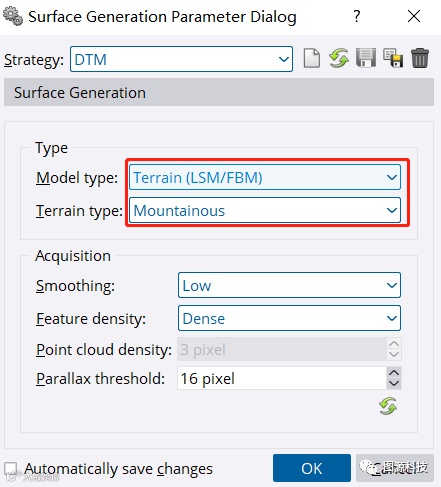

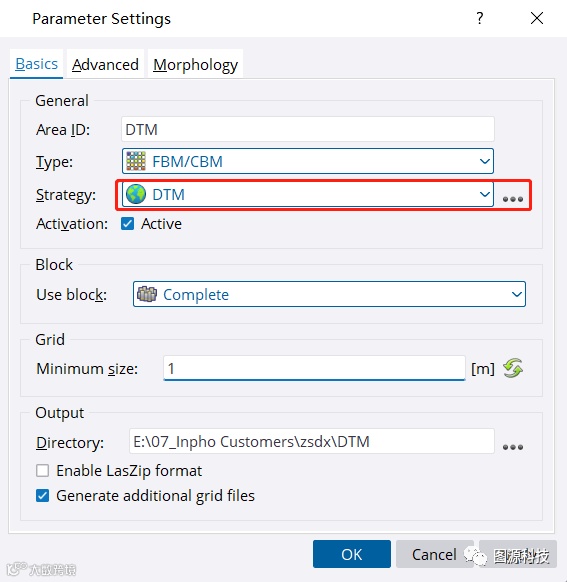

图11 DTM提取设置

7.DTM数据检查与编辑

（1）打开DTMaster模块，加载生产的DTM数据，可通过晕渲、Z码、拉剖面、等高线、立体下等方式进行质检，通过格式刷、内插，分类等方式进行DTM编辑。

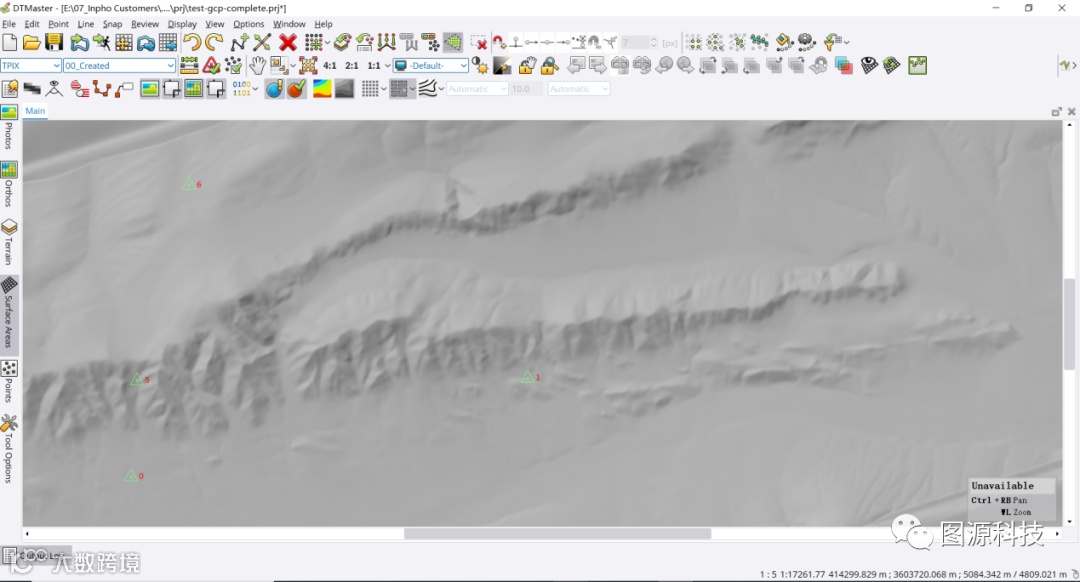

图12 DTM质检与编辑

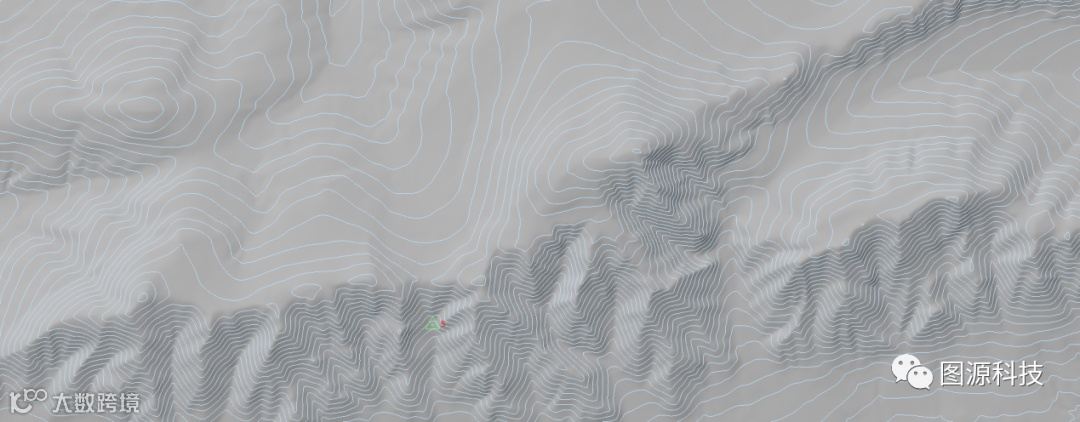

（2）DEM成果：

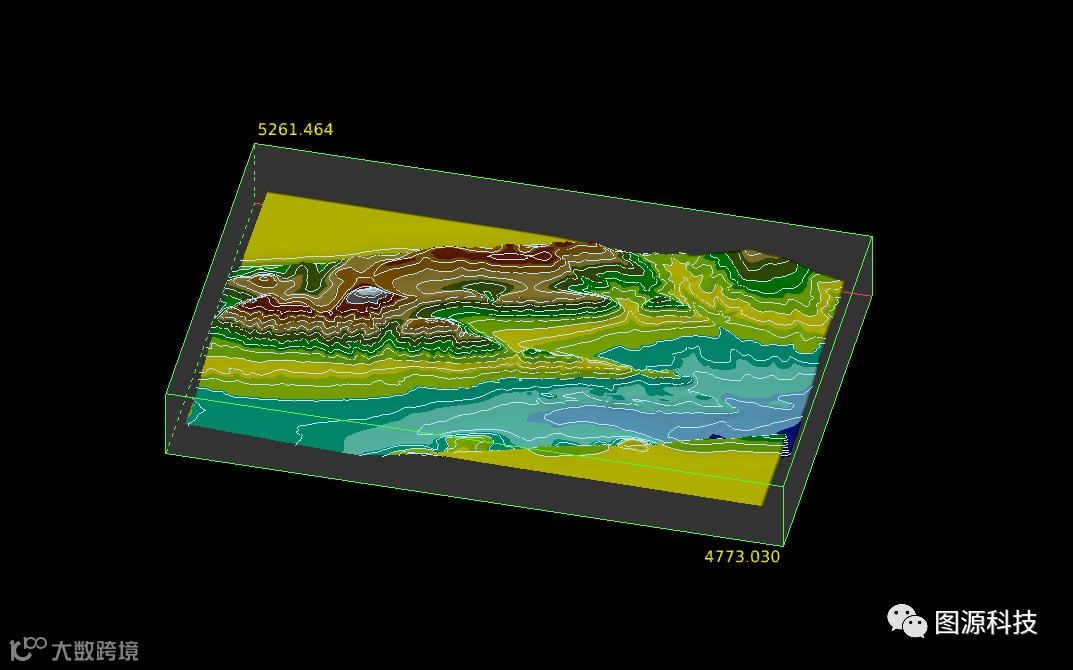

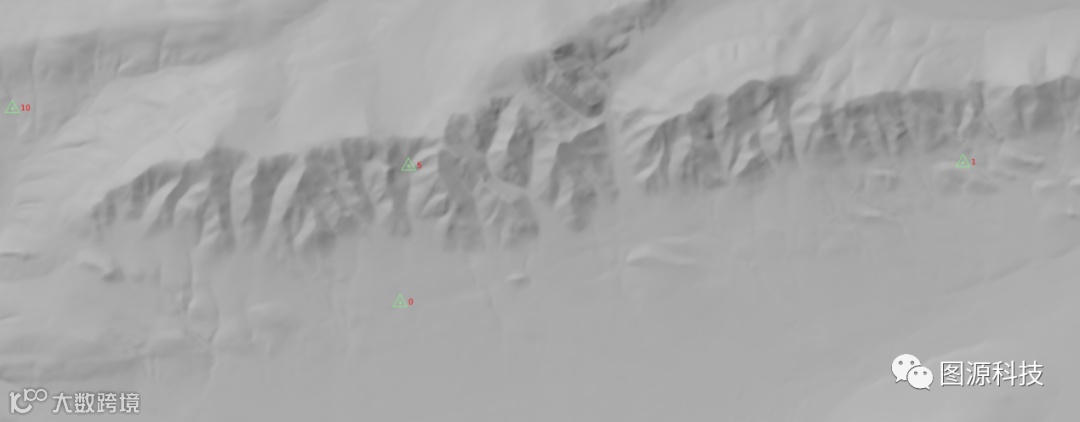

图13 DEM成果

8.总结

采用InphoV13软件，通过参考30mDEM数据和1m的DOM影像数据，获取参考控制信息，用于辅助空三解算，可以提升空三的精度。通过DTM的编辑和质检，最终生成一个高精度DEM成果。
