UPS的作用及功能详解
01
UPS的作用
UPS中文意为“不间断电源”。是一种含储能装置，以整流器、逆变器为主要组成部分，为变电站内监控系统、自动化仪表、远方通信系统等设备提供恒压恒频的高质量和高可靠性电源。
UPS系统的主要作用有两方面：
（1）提供高可靠性电源。为重要设备的供电电源，防止市电突然断电而影响正常工作，给设备造成损害。
（2）提供高质量电源品质。消除市电中的电涌、瞬间高/低电压、电线噪声和频率偏移等“电源污染”，改善电源质量。
02
UPS的结构

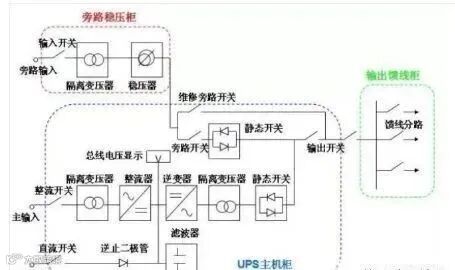

变电站内UPS系统一般由三部分组成：电力UPS主机、旁路稳压装置、输出馈线柜。简图如下：
UPS结构示意图
简单说说几个比较重要的部分的用处。
整流器：
将交流电（AC）变成直流电（DC），经滤波后供给逆变器；
逆变器：
将直流电（DC）转化为交流电（AC），供给负载使用；
蓄电池：
UPS用来作为储存电能的装置，使其在市电失电时，可以将直流电逆变后，为负载提供不间断电源。其容量大小决定了其维持放电（供电）的时间 ；
静态开关：
又称静止开关，是用两个可控硅（SCR）反向并联组成的一种交流开关，其闭合和断开由逻辑控制器控制,可实现零切换时间，从而保证可靠供电；
隔离变压器、稳压器：
在输入或输出部分将交流与直流隔离，稳压器除了隔离之外还有稳定电压的作用；
03
UPS的四种运行模式

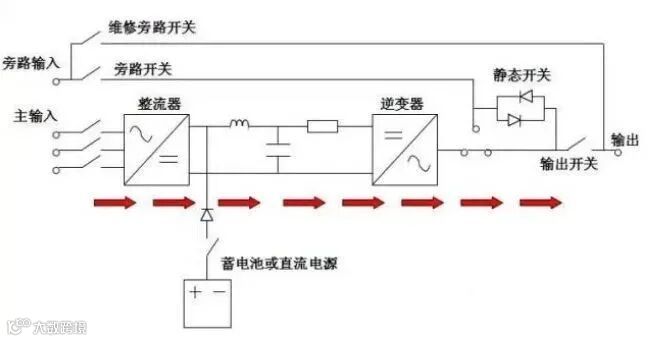

（1）正常运行模式：
在正常交流电源供应下，整流器将交流电转换为直流电，将市电中的“电源污染”消除，再供给逆变器将直流电转换为交流电，提供更稳定的电源给负载。

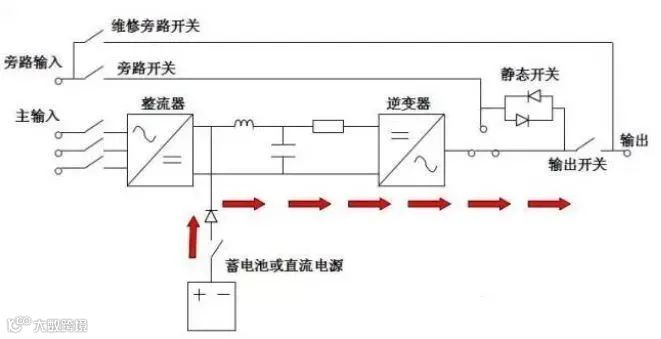

（2）主输入停电模式：
当工作电源发生异常时，直流电源可以迅速替代整流器为逆变器提供直流电输入，因此，由逆变器转换的输出交流电将不会有任何中断，因此，输出端所连接的负载可以得到很好的保护。

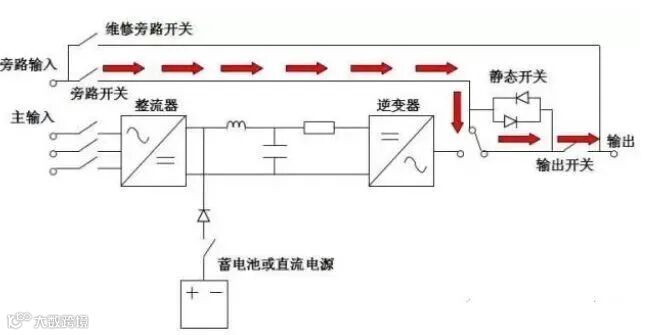

（3）备用电源供电模式：

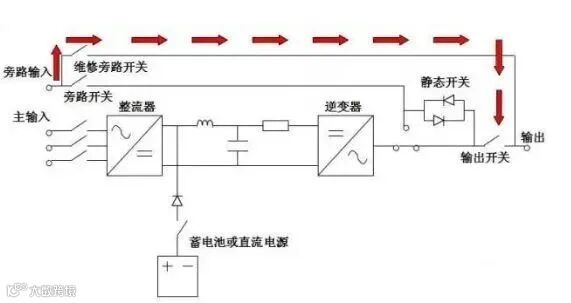

（4）维护旁路供电模式：
