继电器开关电路的设计和类型非常庞大，但是许多小型电子项目都使用晶体管和MOSFET作为其主要开关设备，因为该晶体管可以从各种输入源提供对继电器线圈的快速DC开关（ON-OFF）控制，因此这是一些更常用的继电器开关方式的一小部分。小编整理了三种继电器电路原理图，继电器电路图该怎么看呢？
一、NPN达灵顿继电器开关电路

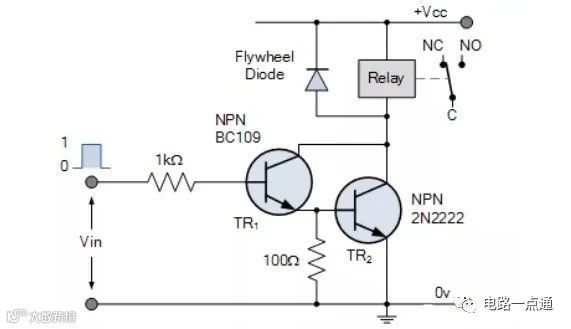

如图所示连接两个NPN晶体管，使得第一晶体管TR1的发射极电流变为第二晶体管TR2的基极电流。向TR1施加正基极电流会自动使开关晶体管TR2 “导通” 。
如果将两个单独的晶体管配置为达林顿开关对，则通常在主开关晶体管TR2的基极和发射极之间放置一个小电阻（100至1，000Ω），以确保其完全截止。同样，使用续流二极管保护TR2免受继电器线圈断电时产生的反电动势的影响。
二、 晶体管继电驱动电路
当晶体管用来驱动继电器时，推荐用NPN三极管。具体电路如下：
当输入高电平时，晶体管T1饱和导通，继电器线圈通电，触点吸合。
当输入低电平时，晶体管T1截止，继电器线圈断电，触点断开。
电路中各元器件的作用：晶体管T1为控制开关；电阻R1主要起限流作用，降低晶体管T1功耗；电阻R2使晶体管T1可靠截止；二极管D1反向续流，为三极管由导通转向关断时为继电器线圈中的提供泄放通路，并将其电压箝位在+12V上。
三、光耦驱动继电器电路

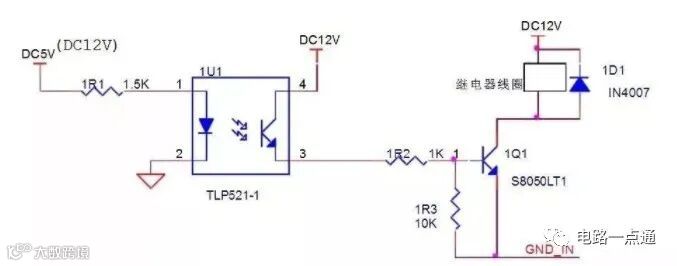

如图：1U1-1脚可接12V，也可接5V，1U1导通，1Q1导通，1Q1-3=0V，线圈两端电压为11.7V。
1U1-1脚不接或接地，1U1不通，1Q1截止，1Q1-3=11.9V，线圈两端电压为0V。
以上就是三种继电器的电路原理图介绍当输入量变化到某一定值时，继电器触头（或电路）即接通或分断交直流小容量控制回路。
