导读：随着我国交通基础设施的快速发展，各类大跨度桥梁（如斜拉桥、悬索桥、拱桥等）不断建成并投入使用。
引言：桥梁结构健康监测的必要性
随着我国交通基础设施的快速发展，各类大跨度桥梁（如斜拉桥、悬索桥、拱桥等）不断建成并投入使用。在服役过程中，桥梁结构会受到车辆荷载、风荷载、温度变化、地震作用以及材料老化等多种因素的影响，极易出现裂缝、沉降、挠度异常等问题。
为保障桥梁安全运行和延长其使用寿命，桥梁结构健康监测系统应运而生。该系统通过构建传感器网络，结合数据采集与分析平台，实现对桥梁结构状态的全天候、实时、自动化监测，已成为智能交通及智慧城市建设的重要支撑技术。

一、系统组成结构
桥梁监测系统一般由以下核心部分构成：
  • 传感器层
安装于桥梁关键部位，采集应力、应变、位移、振动、温湿度等结构与环境数据。
  • 数据采集与传输层
对传感器采集的数据进行本地处理，并通过有线或无线方式传输至监控中心或云平台。
  • 数据分析与预警层
采用模型与算法对监测数据进行综合分析，识别异常状态并发出预警信号。
  • 用户交互与可视化平台
提供图形化界面，展示桥梁状态、历史趋势及报警记录，便于运维人员掌握整体运行状况。

二、系统核心功能
结构变形监测
监测竖向挠度、横向位移、支座滑移等关键参数；
典型设备：GNSS定位系统、激光测距仪、多点图像位移仪等。
振动响应监测
评估桥梁在车辆、风荷载或地震作用下的动态响应；
常用设备：加速度计、光纤光栅振动传感器。
应力与应变监测
关注主梁、索塔、锚固点等受力变化；
设备包括：振弦式应变计、FBG传感器等。
环境参数监测
监测温度、湿度、风速风向、腐蚀速率等外部环境影响；
使用设备：温湿度传感器、风速仪、腐蚀传感器等。
索力监测
实时监控斜拉索或悬索的张力状态；
常用设备：磁通量传感器、频率法索力测试仪等。
裂缝监测
检测混凝土裂缝的产生与扩展；
技术手段：图像识别系统、分布式光纤传感器、裂缝计等。
基础沉降与地基稳定性监测
掌握桥墩、桥台及周边地基的沉降与稳定情况；
使用设备：水准仪、InSAR遥感、倾角传感器等。

三、系统部署流程
1.前期调研与需求分析
明确桥梁类型、结构特征与环境条件；
确定监测重点区域及监测指标。
2.传感器选型与布设方案设计
针对不同监测目标选择合适传感器；
合理布局，确保关键部位全覆盖，并考虑冗余设计。
3.安装调试与系统标定
完成设备安装、接线及供电通信配置；
开展现场标定测试，建立基准数据库。
4.系统集成与平台接入
接入边缘计算终端及云端平台，实现远程访问与管理；
设置报警阈值及预警逻辑，提升响应效率。
5.运行维护与数据分析
定期检查设备运行状态，复核异常数据；
借助AI算法进行趋势预测与结构安全评估。

四、典型应用场景

五、系统优势总结
✅ 提高桥梁安全性：实时监测，及时预警；
✅ 延长使用寿命：基于数据制定养护策略；
✅ 降低运维成本：减少人工巡检，提高效率；
✅ 辅助科学决策：为加固、改造提供数据支持；
✅ 支持智能化升级：实现远程控制与AI分析能力。

六、典型工程案例
案例一：港珠澳大桥
拥有全球最复杂的桥梁监测系统之一；上千个传感器覆盖应力、位移、温度、风载等多维指标；实现对桥梁全生命周期的智能化管理。
案例二：南京长江第四大桥
采用FBG光纤系统进行主梁长期应变监测；配合GNSS系统实现毫米级位移监测；数据对接省级交通平台，实现智能化监管。

七、未来发展趋势
智能化升级：融合AI与大数据，实现结构状态自诊断；
无线与低功耗技术：应用NB-IoT、LoRa，降低运维成本；
多源信息融合：整合图像、热成像、声发射等传感手段；
标准化建设推进：建立行业统一标准，规范监测指标；
数字孪生技术：构建虚拟桥梁，实现仿真分析与辅助决策。

桥梁健康监测系统正由“被动检测”向“主动预警”转型，其在保障桥梁结构安全、提升运营效率、支撑智能交通等方面发挥着不可替代的作用。随着技术持续进步，该系统将持续为桥梁全生命周期管理提供坚实支撑。


往期回顾
BREAK AWAY

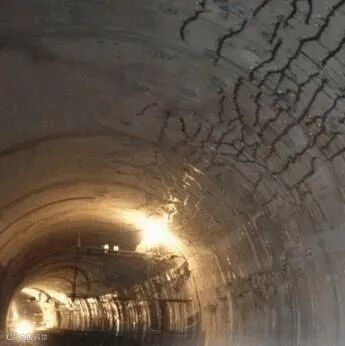

老旧隧道常见病害及在线监测技术的价值分析

武汉建博检测科技有限公司

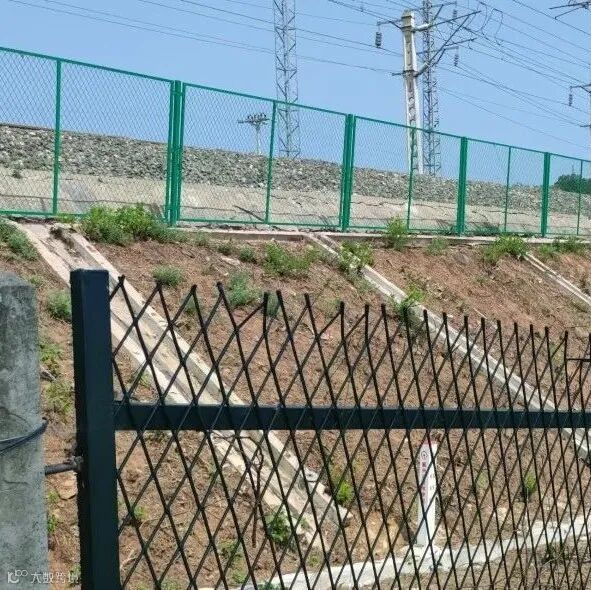

路基监测：从“地面感知”到“智能预警”的技术革新
