旋智“芯”品——“三合一”高效电机驱动控制芯片SPD1121

Spintrol

2025-05-15

导读：旋智全新推出的SPD1121高度集成SoC微控制器，以“MCU+HVIC+Buck”三合一架构，重新定义1kw以内功率段电机控制方案，助力客户实现“少器件、高性能、高可靠”的产品升级。

旋智“芯”品

旋智全新推出的SPD1121高度集成SoC微控制器，以“MCU+HVIC+Buck”三合一架构，重新定义1KW以内功率段电机控制方案，助力客户实现“少器件、高性能、高可靠”的产品升级。

一、核心产品参数

基础信息：

o封装形式：QFN38（8x8，小型化）

o工作环温：-40°C~+105°C

性能指标：

o内核/主频：Cortex M4@125MHz，支持FPU

o存储：最大128kB Flash+16kB RAM

oADC：13位、250ns转换时间、2路采样保持

o1路DPGA

o3路模拟比较器

o8路PWM输出

o1路UART、1路SPI、1路I2C

o集成600V三相预驱：200mA 拉电流/350mA 灌电流、集成自举二极管

o集成Buck电源，支持7~20V单电源供电

o预驱和Buck供电电压最大支持30V

oHBM ESD–2KV，CDM ESD–1KV

二、应用场景

家电领域：冰箱压缩机、洗衣机电机、风机、水泵；支持单电阻采样方案，适配不同功率段需求，实现低噪音、高能效控制。

工业领域：工业风机、高压电动工具；提升动态响应与系统可靠性。

三、技术亮点

三合一集成架构：

首次实现“MCU+HVIC+Buck”高度集成，无需外挂电源管理芯片与预驱芯片，从源头简化系统设计。内置600V自举二极管，支持100%占空比驱动，适配IGBT/MOSFET混合方案。

高性能模拟+充足算力：

13位高速ADC搭配高算力内核，助力电机高效运行。MBD模型仿真设计，可自动生成代码，给客户带来高质量、高安全性、可快速迭代的软件方案。

四、应用框图

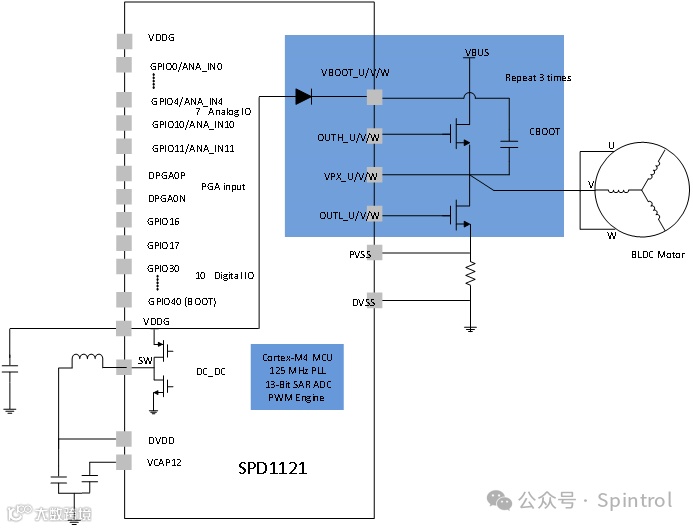

图1：SPD1121典型应用框图

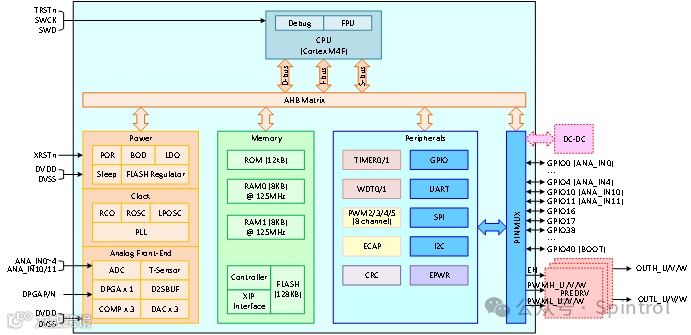

图2：SPD1121功能框图

五、购买与支持信息

样品申请：进入公司官网（http://www.spintrol.com）产品中心可了解更多产品详情或申请样板。
服务咨询：请邮件联系sales@spintrol.com获取spintrol专业业务服务。

END

关于旋智

ABOUT SPINTROL

旋智科技前身为美国仙童半导体公司的电机产品线事业部，于2014年底通过管理层收购方式剥离并独立运营，公司专注于高集成度电机控制芯片及先进核心算法的研发。创始核心团队成员来自美国硅谷，在世界顶级半导体企业有着多年的研发、市场和管理经验。独立以来，旋智已经成功量产3代电机控制芯片，并大批量应用于低空经济、3D打印、汽车、工业控制、白色家电等领域。
