心脏数字孪生（Cardiac Digital Twin, CDT）是一种基于物理和生理约束的个性化计算模型，旨在通过整合多模态数据（如心脏磁共振成像和心电图）来揭示心脏的多尺度结构和功能机制。传统的队列研究虽然能够评估心脏功能，但往往忽略了潜在的生物学机制。CDT通过模拟个体的心脏电生理活动，能够提供更深入的生理学见解，从而帮助理解心脏疾病的发病机制和制定个体化治疗策略。

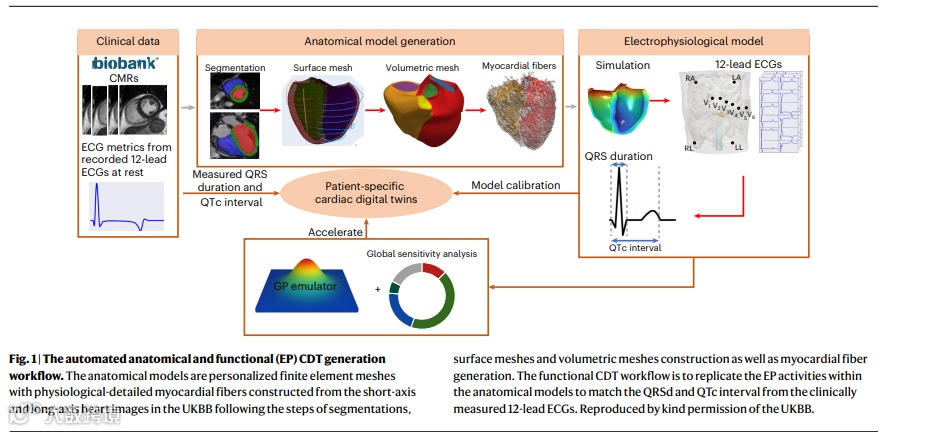

然而，CDT的广泛应用面临诸多挑战，包括复杂的数据处理、专业的方法学要求以及巨大的计算资源需求。目前的研究多局限于小规模队列（≤100例患者），限制了其在大规模人群数据集的应用。为了克服这些限制，本研究开发了一种全自动的CDT生成工作流程，结合机器学习工具，首次实现了大规模CDT的构建（3,461例来自英国生物银行，359例来自缺血性心脏病队列），并从中提取了与传导速度（CV）和延迟整流钾离子电导（GKrKs）相关的表型，以探索其与性别、年龄、体重指数（BMI）等因素的关系。
一
研究方法
1. 数据来源与预处理
本研究的数据来自两个队列：
-
英国生物银行（UK Biobank）：包含4,326名参与者的心脏磁共振成像（CMR）和12导联心电图（ECG）数据。最终成功构建了3,461例CDT
-
缺血性心脏病（IHD）队列：包含359例患者，用于验证CDT工作流程的普适性
数据质量控制：
-
排除图像质量不佳或ECG信号噪声过大的样本
-
对CMR数据进行标准化处理，确保不同磁共振采集的数据具有可比性
-
对ECG数据进行滤波（低通100 Hz，高通50 Hz，陷波50 Hz）以减少噪声干扰
2. 解剖学模型的生成
解剖学模型的构建分为以下步骤：
2.1 图像分割
-
使用基于nnU-Net的深度学习架构自动分割左心室（LV）和右心室（RV）内腔及LV心肌
-
训练数据来自手动标注的短轴心脏图像，以确保分割精度
2.2 面网格生成
-
采用基于图谱的配准方法，将标准心脏模型映射到个体解剖结构上
-
通过自动轮廓提取算法获取LV和RV的几何特征
-
估计RV心外膜表面，方法为沿RV心内膜法线方向扩展3 mm，保证与实验测量结果一致
2.3 体网格生成
-
使用Meshtool工具生成四面体有限元网格，包含LV心肌、RV心肌及心脏瓣膜区域
-
对网格分辨率进行优化以确保计算效率与精度的平衡（平均网格节点数约50万）
2.4 心肌纤维方向建模
-
采用规则化方法定义心肌纤维方向：
- 纵向纤维角度（α）从心内膜的+60°渐变至心外膜的−60°
- 横向纤维角度（β）从−65°渐变至+25°
- 通过视觉检查50例随机样本的纤维结构，验证其生理合理性

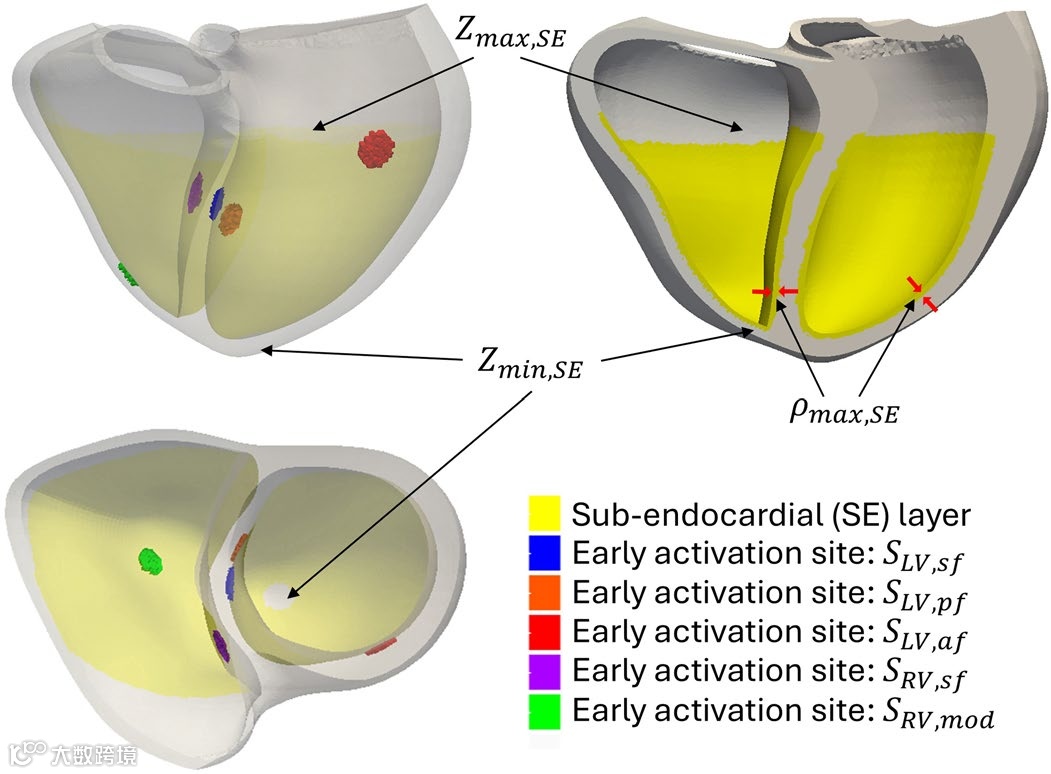

3. 电生理模型的个性化
个性化功能模型旨在通过校准电生理参数以匹配临床测量的QRS区间（QRSd）和校正QT区间（QTc）
3.1 全局敏感性分析（GSA）
- QRSd的影响因素：
- 测试20个组织水平参数（如CV、各向异性比率）和30个ECG电极位置参数
- 发现CV对QRSd的变异解释度最高（71.9%），电极位置影响较小（<5%）
- QTc的影响因素：
- 分析13个离子通道参数（如IKr、IKs）和3个空间异质性参数
- GKrKs（整合IKr和IKs的电导）对QTc的解释度达80.5%
3.2 参数校准
- 采用二分法高效搜索个性化的CV和GKrKs：
- CV的生理范围：0.3–0.7 m/s，通过迭代仿真匹配实测QRSd
- GKrKs的范围：0.1–0.4，通过调整使模拟QTc与实测值一致
- 其他参数设为文献参考值，并量化不确定性：
- CV的置信区间：−12.1%至+13.9%
- GKrKs的置信区间：−14.2%至+24.7%
3.3 计算优化
- 使用反应-Eikonal模型（Reaction-Eikonal Model）替代传统单域模型，计算效率提升10倍
- 采用高斯过程模拟器（GPE）加速参数敏感性分析，单例CDT校准时间从大于24小时缩短至小于1小时
4. 模型验证
通过以下方式验证CDT的准确性：
4.1 ECG形态学验证
- 将模拟的12导联ECG与UK Biobank记录的ECG比较：
- 56%导联的相关系数r>0.5，心前区导联（r=0.65）优于肢体导联（r=0.33）
- 心电向量图（VCG）的偶极幅度相关性达0.87，方向偏差仅15°
4.2 病理组区分能力
- 束支传导阻滞（FB）患者：CV降低16.8%，QRSd延长23.3%
- 心力衰竭（HF）患者：CV降低5.2%，GKrKs减少10%，与钾通道下调的病理机制一致
4.3 独立队列验证
- 在IHD队列中观察到与UK Biobank一致的CV和GKrKs变化趋势，验证模型的泛化性
二
研究结论
1. 性别差异的机制解析
- QRSd差异
：男性QRSd比女性长9.4%，完全由心肌质量差异解释（男性心脏体积大18%），而两性CV无显著差异 - 临床意义
：支持调整心脏再同步化治疗（CRT）的性别特异性阈值（女性阈值降低9–13 ms） - QTc差异
：女性QTc比男性长3%，对应GKrKs降低18%，与女性钾通道蛋白（如hERG、Mink）表达减少30%的文献一致
2. BMI对电生理特性的影响
- QRSd延长
：肥胖组QRSd比健康组长2%，主要因心肌质量增加（肥胖组心肌质量高20%） - CV的适应性变化
：肥胖组CV反而增加5%，提示心脏可能通过提高传导速度代偿心肌肥大 - QTc延长与离子通道重塑
：肥胖女性QTc最长，与GKrKs显著降低相关，符合肥胖相关的钾通道功能异常
3. 年龄相关的变化
- QRSd延长
：≥65岁人群QRSd比≤60岁人群长2.3%，CV降低3.5%，可能因年龄相关的钠通道（SCN5A）功能衰退或心肌纤维化 - QTc延长
：老年组QTc延长3 ms，但GKrKs无变化，提示其他离子通道（如钙通道）可能参与
4. 疾病风险预测
- 心脏疾病
： - QRSd
和心肌质量是HF和FB的强预测因子（OR=1.45–1.92） - CV
降低专一性预测FB风险（OR=0.48） - 心理健康关联
：CV降低与神经症（OR=0.77）和情绪障碍（OR=0.68）显著相关，提示心脑交互机制

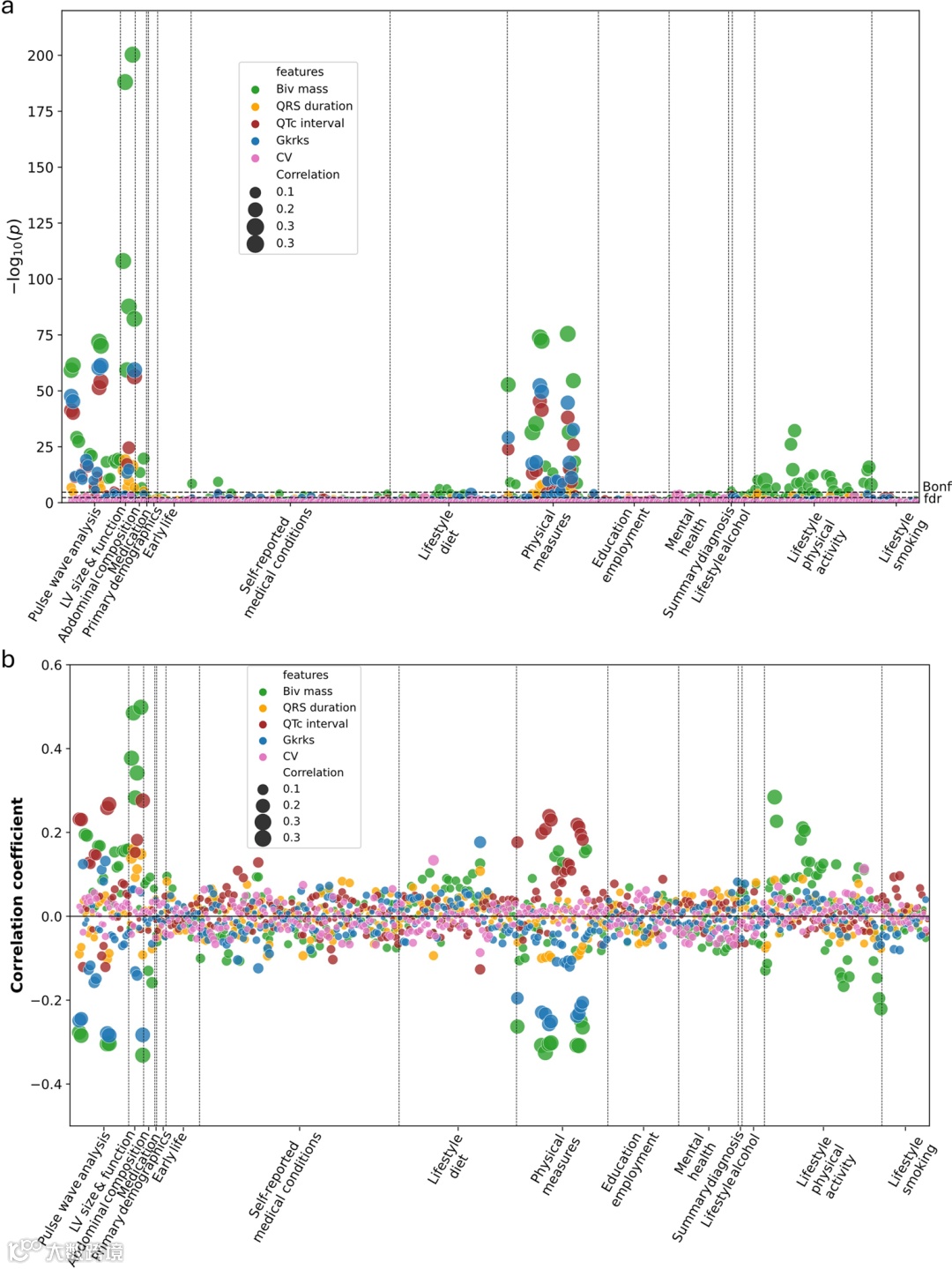

5. 表型全关联研究（PheWAS）的新发现
- CV的独特关联
：仅CV与心输出量（r=0.06）和LV射血分数（r=0.06）显著相关，可作为心功能标志物 - GKrKs与维生素补充
：维生素补充者GKrKs较高（r=0.18），可能与抗氧化效应（如维生素C/E）调节离子通道有关
三
研究展望
1. 纵向与因果研究
-
利用UK Biobank的重复影像数据，分析CV和GKrKs的动态变化与疾病进展的关系 -
通过孟德尔随机化或基因编辑模型，验证CV降低是否直接导致神经症风险增加
2. 临床转化方向
- 个性化治疗
：基于CDT优化CRT电极放置或抗心律失常药物选择 - 新药靶点
：针对GKrKs的调节剂可能改善肥胖相关QT延长
3. 技术创新
- 高保真建模
：整合Purkinje纤维的个性化模型重建，提升QRS形态模拟精度 - 实时仿真
：结合边缘计算，实现CDT在导管手术中的实时导航
4. 跨学科拓展
- 心脑轴研究
：探索CV降低与抑郁症的共享机制（如自主神经失调） - 多组学整合
：结合蛋白质组数据，解析离子通道表达的调控网络
总结
本研究通过开发自动化CDT工作流程，首次实现大规模人群的电生理表型解析，揭示了心脏结构与功能的深层生物学机制。未来，CDT有望成为连接基础研究、临床诊疗和健康管理的核心工具，推动心血管医学迈向精准化时代。
