一句话解读
一
背景及现状问题
镁及其合金因其良好的生物相容性、与骨组织相近的力学性能以及能够在体内自然降解吸收的特性，被视为新一代可降解骨科和内植物（如骨钉、骨板、心血管支架等）的理想材料。然而，其在实际临床转化与应用中仍面临一系列严峻挑战，制约了其广泛推广
腐蚀降解速率过快：镁在生理环境（如含有Cl⁻离子的体液）中化学性质活泼，腐蚀速率往往过快。这导致植入体在骨骼愈合或组织修复完成之前，其力学完整性就过早丧失，无法提供必要的支撑作用。过快的降解还会伴随过量氢气释放，可能在植入部位形成气腔，影响愈合，甚至引起炎症反应。
力学性能衰减与失配：随着腐蚀的进行，植入体的有效承载截面减小，导致其拉伸强度、屈服强度和疲劳强度迅速下降。降解初期力学性能的急剧衰减与骨组织愈合所需的长期稳定支撑之间存在矛盾。
生物活性与骨整合能力不足：理想的骨植入材料不仅需要耐腐蚀，还应能主动促进成骨细胞粘附、增殖和分化，并引导骨组织长入（即骨整合）。未经处理的镁合金表面生物活性有限，羟基磷灰石（HAp）形成能力较弱，影响其与宿主骨的结合强度。
表面性能调控与预测困难：植入体的表面形貌（粗糙度、孔隙率、波纹度等）对其腐蚀行为、细胞响应和生物力学固定至关重要。传统研究多依赖于耗时费力的实验试错法来优化表面特性，缺乏高效、精准的预测模型来指导工艺参数的优化设计。
合金体系与涂层工艺的局限性：以往研究多集中于传统AZ（Mg-Al-Zn）或ZK（Mg-Zn-Zr）系列镁合金，对同时添加Zn和Si等有益元素的合金体系研究不足。在表面改性方面，许多涂层技术（如物理气相沉积）成本高昂、工艺复杂，且难以在复杂几何形状的植入体上实现均匀涂覆。
二
技术创新点
针对上述问题，本研究提出并验证了一套集成化的解决方案，其核心技术创新点体现在以下几个方面
新型合金成分设计（ZX5515）：研究选用了自行开发的Mg-5.5Zn-1.5Si（ZX5515）合金作为基底材料。锌（Zn）的加入能细化晶粒、提高强度，并具有一定的抗菌作用；硅（Si）的添加则能与镁形成Mg₂Si金属间化合物相。该相不仅可作为阴极相细化组织，其腐蚀产物SiO₂还能稳定表面氧化膜，协同提升合金的耐腐蚀性。这种Zn与Si的协同增效作用是本研究的合金设计亮点。
系统化的等离子体电解氧化（PEO）工艺研究：不同于以往研究仅考察单一或少数电压参数，本研究系统地在150V至700V的宽电压范围内对ZX5515合金进行PEO处理。PEO工艺在常压水溶液电解质中进行，成本较低，且能在复杂形状工件上形成与基体结合牢固的陶瓷涂层。研究深入分析了电压对涂层形貌、厚度、孔隙结构、化学成分及最终性能的影响规律。
全面的性能评估体系：研究不仅评估了涂层在空气中的基本性能，更重点考察了其在模拟生理环境（磷酸盐缓冲液PBS、改性模拟体液m-SBF）中长期浸泡后的性能演变，包括：
耐腐蚀性：通过动电位极化曲线、腐蚀电流密度和长期浸泡失重来量化。
力学性能：测试了涂层前后以及浸泡PBS后的拉伸强度、屈服强度和延伸率。
生物活性：通过浸泡m-SBF后表面的HAp形成情况（采用SEM、XRD、FTIR表征）来评价。
表面硬度：评估了涂层的耐磨性和承载能力。
人工智能驱动的表面形貌预测：本研究最具前瞻性的创新是首次将高斯过程回归（GPR）机器学习模型应用于PEO涂层表面形貌参数的预测。该模型以工艺参数（如电压）为输入，能够高精度地预测出表面的粗糙度（Sq）、波纹度等关键拓扑参数，预测结果与专业表面分析软件SPIP™的测量值高度吻合。这为未来实现涂层表面特性的“按需设计”和工艺参数的智能优化提供了强有力的工具。
三
方法
本研究采用了材料科学、电化学、生物工程与计算机科学相结合的综合性方法
1.材料制备与加工：
合金熔炼：采用保护性气氛下的铸造工艺制备ZX5515合金铸锭，并通过金相显微术和能谱分析（EDX）确认其均匀的化学成分与微观结构（观察到多边形和树枝状Mg₂Si相）。
样品制备：将合金加工成标准试样，并进行严格的机械打磨、抛光和脱脂清洗。
2. PEO涂层制备：使用脉冲直流电源，以ZX5515样品为阳极，不锈钢管为阴极。电解液为磷酸盐体系（K₃PO₄和KOH）。固定电流密度（150 mA/cm²）、频率（1 kHz）和占空比（50%），系统改变终电压（150, 400, 500, 700 V），处理时间12分钟。过程中通过冷却控制电解液温度。
3. 性能表征与测试

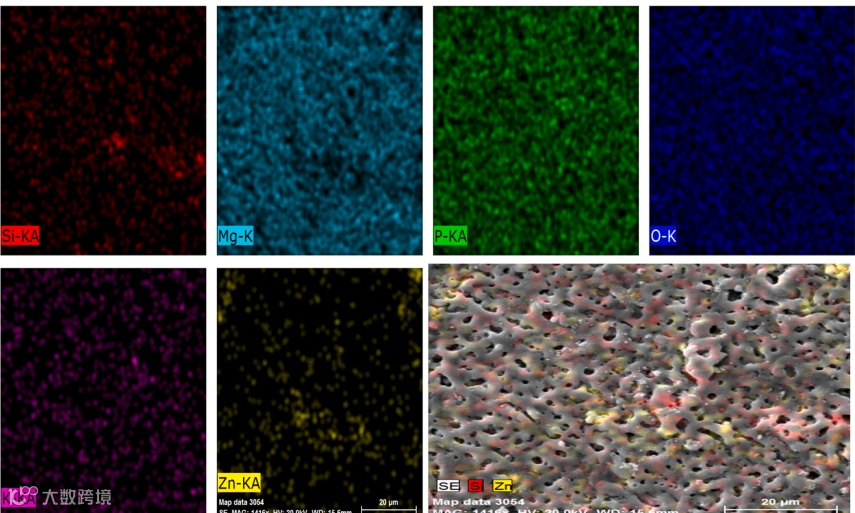

微观结构分析：采用扫描电子显微镜（SEM）观察涂层表面形貌、截面厚度及孔隙结构，利用X射线衍射（XRD）和能谱分析确定涂层相组成与元素分布。
电化学测试：在模拟体液（HBSS）中进行动电位极化测试，获取腐蚀电位（Ecorr）、腐蚀电流密度（icorr）并计算腐蚀速率（CR）。
浸泡降解实验：在37.5°C的PBS溶液中浸泡22天，定期称重计算失重率，在m-SBF中浸泡16小时，评估HAp形成能力。
力学性能测试：使用维氏硬度计测量显微硬度，利用万能试验机进行拉伸试验，获取应力-应变曲线及关键力学参数。
生物活性表征：对m-SBF浸泡后的样品进行FTIR分析，检测PO₄³⁻、CO₃²⁻、OH⁻等官能团；通过XRD和SEM确认HAp的结晶性与形貌。
4. 机器学习模型构建：基于实验获取的不同电压下涂层的表面形貌数据（来自SPIP™软件分析）。在MATLAB R2024a环境中构建高斯过程回归（GPR）模型，以电压为输入特征，以粗糙度、波纹度等为输出目标进行训练和预测。
四
结论
1. 耐腐蚀性能的飞跃
腐蚀电流密度（icorr）：从未涂层的64.56 μA/cm²急剧降低至PEO涂层后的0.72 μA/cm²，降幅高达98.9%。
腐蚀电位（Ecorr）：从-1.732 V（vs. SCE）正移至-1.470 V，表明材料热力学稳定性增强。
长期浸泡失重：在PBS中浸泡22天后，未涂层合金失重达7.92%，而PEO涂层样品失重仅为0.66%，降解速率得到极大抑制。
2. 力学性能的改善与保持
表面硬度：PEO涂层使表面显微硬度从基体的81 HV提升至约480 HV，增幅近6倍，显著提升了耐磨性和抗局部变形能力。
拉伸强度：在空气中，涂层因脆性略使极限抗拉强度（UTS）从206 MPa降至186 MPa。然而，在PBS中浸泡14天后，PEO涂层样品的UTS（146 MPa）显著高于未涂层样品（122 MPa），证明涂层在生理环境中能有效延缓基体腐蚀，更好地保持力学完整性。
3. 表面形貌与生物活性的优化
形貌调控：随着PEO电压升高，涂层孔隙尺寸和深度增加，表面粗糙度（Sq）从150V时的0.21 nm增至700V时的0.35 nm。适度的粗糙度和多孔结构有利于细胞粘附和骨组织长入。
生物活性证实：在m-SBF中浸泡16小时后，PEO涂层表面成功诱导了骨样磷灰石（HAp）的沉积。FTIR和XRD结果清晰地显示出PO₄³⁻和OH⁻的特征峰，SEM图像可见典型的球状HAp颗粒形成。这归因于涂层中的MgO、SiO₂等氧化物在体液中水解形成带负电的Mg-OH和Si-OH基团，吸引了溶液中的Ca²⁺和PO₄³⁻离子，进而异相成核生长为HAp。
4. 机器学习模型预测准确性：GPR模型对表面粗糙度和波纹度的预测值与SPIP™实验测量值高度接近（例如，700V下粗糙度预测值0.30 nm vs. 实验值0.35 nm；波纹度预测值38.14 pm vs. 实验值47.12 pm）。模型成功捕捉到了表面形貌参数随电压升高的变化趋势，验证了其作为PEO工艺优化和表面特性预测工具的有效潜力。
五
展望
本研究为开发高性能可降解镁合金植入体迈出了坚实的一步，但将其推向实际临床应用仍需在以下方面进行深入探索：
1. 体内性能验证：当前的优异结果主要来自体外模拟实验。下一步必须进行系统的动物体内实验（如大鼠、兔子或羊的骨缺损模型），以评估植入体的长期降解行为、局部组织反应（炎症、成骨）、体内力学性能衰减规律以及最终代谢途径。体内复杂的生物环境（动态载荷、细胞和蛋白质相互作用、免疫反应）可能对材料性能产生不同于体外实验的影响。
2. 涂层长期稳定性与均匀性优化：研究发现，在极高电压（700V）下涂层会出现微裂纹。需进一步优化PEO的电源模式（如双向脉冲）、电解液成分和后处理工艺（如封孔处理），在保证生物活性的前提下，提高涂层的致密性、韧性及在复杂受力条件下的长期稳定性。
3. 多功能化涂层设计：未来的PEO涂层可向“智能化”和“功能化”发展。例如，通过在电解液中添加抗菌离子（如Ag⁺、Cu²⁺）、促成生长因子或抗炎药物，使涂层在提供腐蚀防护的同时，兼具抗感染、促进血管化或调节局部免疫微环境的功能。
4. 机器学习模型的深化与扩展：目前GPR模型仅以电压为输入。未来可构建更复杂的多输入模型，纳入电流密度、电解液成分、处理时间、频率等多重工艺参数，甚至合金的初始微观结构，以更全面、精准地预测和逆向设计出具有理想综合性能（腐蚀、力学、生物）的涂层。结合高通量实验和计算，可加速新材料的研发进程。
5. 标准化与规模化生产：为满足医疗器械监管要求（如FDA、CE认证），需要建立PEO涂层处理镁植入体的标准化生产工艺和质量控制体系，确保产品批次间的一致性和可靠性。同时，开发适用于不同形状和尺寸植入体的高效、均匀的PEO处理装备也是产业化的关键。
