一句话解读
本研究通过整合患者特异性3D打印技术和计算流体力学仿真，成功为一名高风险四叶式主动脉瓣患者实施了精准的TAVR手术规划。这一多模态技术融合策略不仅提供了对复杂解剖结构的深入理解，还实现了对手术效果的科学预测和风险评估。技术的成功应用体现在
1. 精准的器械选择：通过体外模拟确定29-mm J-Valve为最优选择
2. 有效的风险控制：提前识别并规避了冠状动脉阻塞等严重并发症风险
3. 理想的手术效果：术后血流动力学显著改善，患者临床症状明显缓解
4. 技术的推广价值：建立的技术流程适用于其他复杂结构性心脏病介入治疗
这一案例证明，基于3D打印和CFD的个性化术前规划技术能够显著提高复杂TAVR手术的成功率和安全性，为罕见和复杂结构性心脏病的介入治疗提供了新的技术范式。随着技术的不断优化和临床经验的积累，这一方法有望成为复杂结构性心脏病介入治疗的标准术前评估手段，推动精准医疗在心血管介入领域的发展。
一
背景及现状问题
1. 四叶式主动脉瓣的临床挑战：四叶式主动脉瓣是一种极为罕见的先天性主动脉瓣膜畸形，发病率低于0.05%。这种解剖异常导致瓣膜功能不全，绝大多数患者最终会发展为严重的主动脉瓣反流或狭窄，需要手术干预。然而，由于其罕见性，目前缺乏标准化的治疗指南和充分的临床证据支持。
2. 传统治疗方式的局限性：外科主动脉瓣置换术一直是治疗严重主动脉瓣疾病的标准方法。但对于高龄、合并多种基础疾病、手术风险高的患者，传统开胸手术带来的创伤和并发症风险显著增加。本病例中的患者EuroSCORE II评分高达11.2%，属于极高手术风险人群，传统外科手术的死亡率和并发症风险令人担忧。
3. TAVR技术在QAV应用中的不确定性：经导管主动脉瓣置换术已革命性地改变了主动脉瓣疾病的治疗格局，但在四叶式主动脉瓣中的应用仍面临诸多挑战
解剖结构复杂性：四个瓣叶的不对称分布增加了瓣膜定位和固定的难度
冠状动脉阻塞风险：异常的瓣叶形态可能影响冠状动脉血流
瓣周漏风险：非圆形瓣环形态增加了瓣周漏的发生概率
器械选择困难：缺乏针对这种罕见解剖结构的专用器械
二
技术创新点
1. 多模态技术融合的创新策略：本研究首次系统地将患者特异性3D打印技术与计算流体力学模拟相结合，为复杂结构性心脏病介入治疗提供了全新的术前规划范式，这种多模态融合技术实现了从解剖结构到功能评估的全面分析。
2. 患者特异性3D打印技术的精准应用：基于心脏CTA数据，通过专业分割软件生成主动脉根部的三维模型，采用PolyJet 850多材料全彩色3D打印机制作高精度物理模型。这一技术突破使得术者能够在真实手术前，直观观察QAV的解剖细节，进行体外瓣膜植入模拟，评估不同型号瓣膜的适配性，预测潜在并发症风险。
3. J-Valve系统的创新性应用：针对单纯性主动脉瓣反流的特点，创新性地选用了具有"定位键"设计的J-Valve系统。这种设计能够充分利用三个正常大小瓣叶的解剖结构，通过定位键的精确锚定实现瓣膜的稳定固定，同时有效排除多余瓣叶的干扰。
4. 计算流体力学的高级仿真分析：采用开源CFD软件OpenFOAM进行精细的流体力学仿真，具有以下技术特色，网格独立性保证，最大网格尺寸限制在0.24mm，确保计算精度；湍流模型优化，基于雷诺数评估选择RANS湍流模型；边界条件个性化，根据患者实际心输出量设定入口条件；多参数综合分析，同时评估速度、压力、壁面剪切应力等关键参数。
三
方法
1. 病例选择与临床评估：研究对象为70岁男性患者，诊断为B型四叶式主动脉瓣伴严重主动脉瓣反流。通过全面的术前评估包括，超声心动图明确瓣膜形态和反流程度（反流束面积9.8 cm²）；CTA成像精确测量主动脉根部各关键参数；风险评估EuroSCORE II评分11.2%，确定为极高手术风险。
2. 3D打印模型构建流程：数据采集采用心脏CTA获取高分辨率三维数据；图像分割使用专业软件提取主动脉根部结构；模型优化通过Materialise 3-Matic进行网格优化和光滑处理；物理打印采用PolyJet技术制作多材料、全彩色模型；体外测试在模型上进行瓣膜植入模拟和适配性评估。
3. 计算流体力学仿真设置：几何建模基于CTA数据重建主动脉根部及升主动脉几何模型；网格生成采用snappyHexMesh生成以六面体为主的混合网格；边界条件入口左心室流出道流量4.8 L/min。出口升主动脉近端和冠状动脉压力边界条件；求解设置算法，SIMPLE算法时间步长5×10⁻⁴ s，收敛标准压力1×10⁻³，速度1×10⁻⁴。
4. 血流动力学参数评估：跨瓣压差评估瓣膜狭窄程度；峰值流速反映血流动力学改善情况；壁面剪切应力预测血栓形成风险；流动模式分析血流流线分布和涡旋形成。
四
结论

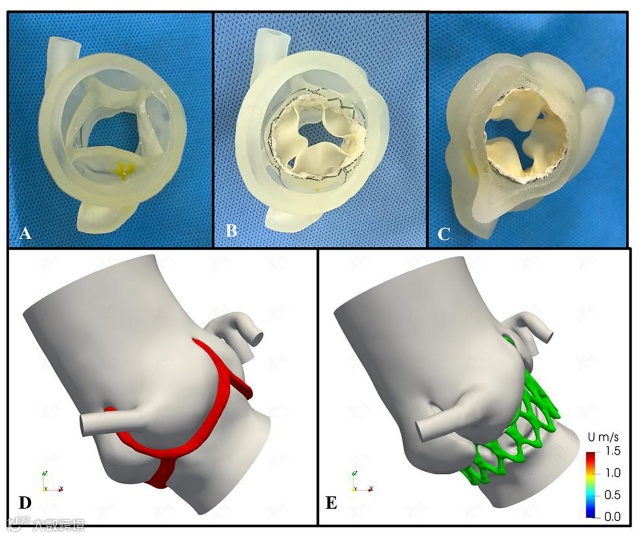

1. 3D打印模拟结果：通过患者特异性3D打印模型进行的体外模拟显示
器械适配性：29-mm J-Valve系统能够很好地适应QAV解剖结构
定位准确性：三个定位键可精确植入三个等大瓣叶的主动脉窦内
稳定性验证：瓣膜完全释放后位置稳定，无移位风险
冠状动脉安全性：双侧冠状动脉开口未受压迫，血流保持通畅
瓣周漏评估：模拟显示无瓣周漏发生

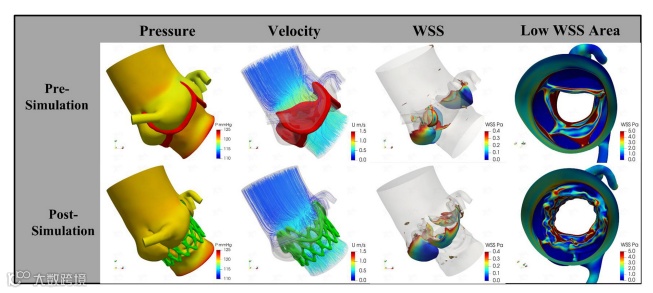

2. 计算流体力学分析结果：CFD模拟提供了定量化的血流动力学评估。术前跨主动脉瓣压差4.7 mmHg；峰值跨主动脉流速1.02 m/s；低壁面剪切应力区域18.92 cm²。
术后模拟跨主动脉瓣压差3.5 mmHg（降低25.5%）；峰值跨主动脉流速0.89 m/s（降低12.7%）低壁面剪切应力区域9.15 cm²（轻微增加1.2%）。
3. 手术实施与即时效果：根据模拟结果，成功为患者实施经心尖TAVR手术。瓣膜选择29-mm J-Valve系统；手术路径经心尖途径；术中监测经食道超声和荧光透视实时引导；手术结果瓣膜位置理想，定位准确无瓣周漏发生冠状动脉血流通畅，术后跨瓣压差降至4 mmHg，瓣膜启闭功能正常。
4. 术后随访结果：患者术后恢复良好，住院7天后顺利出院；功能改善NYHA心功能分级从IV级改善至II级；超声评估左室射血分数61%（术前55%）；平均压差2 mmHg无瓣周漏瓣叶活动度良好。
五
展望
1. 技术整合的优势体现：本研究展示了3D打印与CFD技术在复杂结构性心脏病介入治疗中的协同价值。解剖可视化3D打印提供直观的解剖关系理解，器械测试平台为器械选择和操作演练提供安全环境，功能预测CFD模拟提供血流动力学改善的量化预测，风险预警提前识别冠状动脉阻塞、瓣周漏等并发症风险。
2. 血流动力学改善的临床意义：术后血流动力学参数的显著改善具有重要临床意义。压差降低减轻左心室后负荷改善心功能；流速下降减少血流湍流，降低溶血风险；WSS变化分析低WSS区域轻微增加提示需要长期抗凝管理。
3. 与文献比较的创新性：与既往报道相比，本研究的特色在于系统整合首次系统整合3D打印和CFD技术指导QAV的TAVR治疗；定量分析提供详细的术前术后血流动力学定量对比；技术推广建立可推广的技术流程，适用于其他复杂结构性心脏病。
4. 技术层面的局限性：模型简化CFD模拟中将血管壁视为刚性，未考虑流体-结构相互作用；材料属性缺乏个体化的组织材料特性数据；动态评估主要基于收缩期几何形态进行稳态模拟。
5. 临床应用的局限性：单病例报告需要更大样本量验证技术的普适性；长期随访需要更长时间的随访评估远期效果；成本效益技术投入与临床获益需要进一步评估。
6. 技术发展方向：多物理场耦合仿真开发融合流体-结构-声场等多物理场的综合仿真平台；实时仿真技术实现手术中的实时血流动力学预测和指导；人工智能辅助集成机器学习算法，提高仿真效率和准确性；材料科学创新开发更接近生物组织特性的3D打印材料。
7. 临床应用拓展：标准化流程建立制定基于3D打印和CFD的TAVR术前规划标准流程；适应症扩展将技术推广至其他复杂结构性心脏病介入治疗；个性化器械设计基于患者特异性解剖结构设计个性化介入器械；预后预测模型建立基于多参数的综合预后预测模型。
8. 研究方向深化：大规模临床验证开展多中心研究验证技术的有效性和安全性；研究建立长期随访数据库，评估远期疗效成本效益分析系统评估技术的卫生经济学价值；建立基于仿真技术的介入医生培训体系。
