一句话解读
一
背景及现状问题
心脏左心房（Left Atrium, LA）在调节左心室充盈中扮演着关键角色，其结构、功能及血流动力学的改变与心房颤动、心力衰竭、缺血性及瓣膜性心脏病等多种心血管疾病的发生发展密切相关。然而，传统超声心动图（尤其是经胸超声心动图，TTE）对LA复杂三维血流动力学的表征能力有限。频谱多普勒作为临床血流评估的金标准，仅能提供一维速度信息，无法全面解析LA内固有的三维流动模式，且难以精准测量位于远场的肺静脉血流。
四维流动磁共振成像（4D Flow MRI）作为一种新兴的非侵入性成像技术，能够获取全心脏周期内时间分辨的三维血流速度场，为深入探究心房血流动力学提供了前所未有的可能。然将4D Flow MRI应用于LA分析面临多重挑战：首先，LA内血流速度较低，而4D Flow MRI的空间分辨率有限，导致信噪比低，数据质量欠佳；目前缺乏专门针对LA分析的标准化计算框架，且不同中心、不同厂商的MRI设备在采集协议、磁场强度、时空分辨率等方面存在显著差异，使得多中心数据整合与大规模队列研究困难重重。
为了解决上述问题，本研究旨在开发并验证首个完全开源的、专门针对LA的4D Flow MRI高级分析计算框架。该框架集成了数据预处理、自动分割、定量参数计算与可视化等功能，旨在实现对LA血流动力学的全面、标准化分析，促进多中心合作研究，并探索新型血流动力学参数作为潜在预后生物标志物的价值。
二
技术创新点

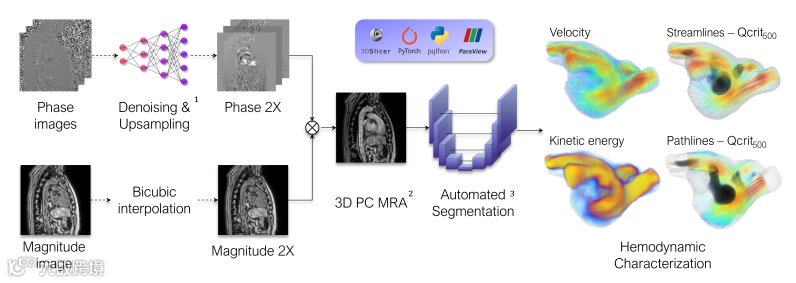

左心房4D FLOW MRI高级分析的计算框架概述
2.1 首个面向LA的完全开源计算框架：整个流程完全基于Python及开源软件（如nnU-Net, ParaView, Slicer3D），确保了方法的透明度、可重复性和可扩展性，有力推动了4D Flow MRI在LA分析领域的标准化进程。
2.2 基于有限数据的高精度自动分割：创新性地将已在主动脉分割中验证有效的nnU-Net框架迁移至LA的PC-MRA分割任务。通过精心设计的实验证明，即使使用少量高质量标注数据（如仅添加5例来自不同中心/协议的数据），网络也能快速适应并实现对新数据集的准确分割（Dice > 0.89），这为快速构建多中心研究队列提供了关键技术支撑。
2.3 4D Flow MRI衍生速度频谱图：开发了一种方法，通过在速度场中放置模拟采样容积球， retrospectively 生成可与TTE脉冲波多普勒频谱图直接对比的速度频谱图。该方法克服了TTE在几何位置、深度和操作者依赖性方面的局限，尤其实现了对全部四条肺静脉血流的稳定、同步测量。
2.4 LA新型血流动力学参数的首次系统性评估：框架集成并系统计算了多种先进的4D Flow MRI衍生参数，包括动能、黏性能量损失、基于Q准则的涡度量化和基于虚拟功-能量相对压力（vWERP）方法的房室间相对压力梯度。首次在一个包含健康对照和多种病理状态（HCM伴不同级别LVDD、高血压）的多样化队列中，全面报告了这些参数的值，并分析了它们与疾病状态的相关性。
三
方法
3.1 研究人群与数据采集：研究纳入了来自两个中心的109名受试者，以展示框架的通用性。其中包括新西兰奥克兰大学CAMRI中心的39名健康参与者，以及西班牙巴塞罗那医院诊所心脏病科的29名肥厚型心肌病（HCM）伴不同程度左心室舒张功能障碍（LVDD）患者和41名高血压患者。所有参与者均签署了知情同意书。数据使用不同厂商的MRI扫描仪（西门子1.5T Avanto Fit和通用电气3.0T SIGNA Architect）采集，参数存在差异。除4D Flow MRI外，部分患者还接受了二维MRI和TTE脉冲波多普勒检查。
3.2 计算框架概述
数据预处理：对于低分辨率（1.5T）数据，应用基于深度学习的超分辨率网络（4DFlowNet）进行去噪和两倍上采样，以减少不同来源数据间的分辨率差异。
三维相位对比磁共振血管造影生成：将相位图像与幅度图像结合，使用Bustamante等人提出的公式生成时间平均的三维PC-MRA图像，以增强血流信号，特别是低流速区域。
自动分割：利用自适应深度学习框架nnU-Net对生成的3D PC-MRA进行LA的自动分割，显著减少人工工作量并提高可重复性。
血流数据提取与格式转换：利用分割结果作为掩膜，提取LA内的血流速度场，并转换为适用于后续分析的VTK格式。
定量与定性分析：在ParaView等开源可视化软件中，进行血流动力学参数的定量计算（如流量、动能、能量损失、涡度、相对压力等）和流动模式的定性可视化（如流线、迹线、涡核渲染）。
3.3 统计分析：对计算得到的血流动力学参数峰值进行协方差分析（ANCOVA），以控制年龄混杂因素，检验不同病理组间的显著性差异。对存在显著差异的参数进行事后检验（Tukey检验），并计算效应量（Cohen's D）。所有统计检验均进行了多重比较校正（Benjamini-Hochberg）。
四
结论
4.1 自动分割实验结果表明
实验1（单一数据集训练）：仅在3T数据上训练，即可对3T测试集达到高精度分割（平均Dice = 0.924， HD95 = 2.61 mm）。但将此模型直接应用于1.5T数据时，分割精度很差。
实验2（跨数据集泛化）：在已用60例3T数据训练的模型基础上，仅添加5例1.5T数据至训练集，即可使模型在1.5T测试集上的分割性能大幅提升（Dice从0.635提升至0.892，HD95从88.5 mm改善至4.70 mm），且不影响其在3T数据上的性能。
4.2 4D Flow MRI衍生速度频谱图：与TTE脉冲波多普勒相比，4D Flow MRI衍生的二尖瓣和肺静脉速度频谱图形状包络高度相似。然而，4D Flow MRI系统性低估了峰值速度（E波平均低估0.13 m/s，A波0.15 m/s，肺静脉S波0.12 m/s，D波0.13 m/s），这可能与其跨多个心动周期的速度平均有关。关键优势在于，4D Flow MRI成功获得了所有病例中全部四条肺静脉的频谱，而TTE仅能在约56%的病例中获得质量尚可的右肺上静脉频谱。
4.3 左心房容积：基于4D Flow MRI的PC-MRA测量的LA最大容积指数（LAVi）与基于二维MRI的双平面法测量的LAVi具有强相关性（Pearson r = 0.75）。Bland-Altman分析显示总体偏差较小（0.1 ml/m²），但存在异质性在健康对照中，4D Flow MRI倾向于高估（偏差+6.7 ml/m²），而在病理组中倾向于低估（偏差-12.5 ml/m²）。这可能与二维双平面法的几何假设在重构的LA中失效有关。
4.4 血流动力学参数分析
流量：病理状态下，四条肺静脉的流量模式出现变化，尤其是左下肺静脉流量常最低。伴有二尖瓣收缩期前向运动（SAM）的G2级LVDD患者，其左侧肺静脉的S波和D波流量显著降低。基于流量峰值计算的E/A比与基于总充盈容积计算的E/VOL A/VOL比值并不总是一致。
能量参数：健康对照和HCM无LVDD患者的左心房动能（KE）以舒张早期峰值为主。随着LVDD程度加重，KE曲线转向以收缩期峰值为主，尤其是在SAM患者中。收缩期动能与黏性能量损失（VEL）的比值（KE/VEL）在对照组和G2-SAM患者中最高，提示其收缩期血流效率较高。
涡度：使用Q准则（阈值500 s⁻²）量化的涡核体积比（Q-crit500）能有效识别涡旋结构。收缩期涡度在各组中均最强。舒张早期涡度峰值随LVDD严重程度而逐渐减弱。与单纯涡度幅值（|ω_LA|）相比，Q-crit500在区分不同病理状态、特别是反映舒张早期涡旋减弱方面更为敏感。
相对压力：健康对照的二尖瓣跨瓣压力梯度（ΔEmax 和 ΔEmin）显著高于病理组。ΔEmin（相当于E波减速阶段的压力梯度）似乎能更好地反映LVDD的进展。A波加速度对应的压力梯度峰值（ΔAmax）在HCM向G1级LVDD发展时出现代偿性升高，随后在更严重的G2级患者中下降。
4.5 可视化：框架自动生成的交互式可视化清晰展示了不同病理状态下左心房中央涡旋随心动周期的演变过程，直观证实了定量分析的结果，收缩期涡旋最强，舒张早期涡旋在健康个体中持续存在但在LVDD患者中减弱或消失，心房收缩期未见明显的涡旋结构。
4.6 框架优势与现有工具对比：本研究提出的框架是首个完全开源、专注于LA的4D Flow MRI分析方案。与现有的商业软件（如MEVISFlow, Arterys）或其他开源工具（如FourFlow，其部分依赖MATLAB）相比，本框架在开放性、可定制性和针对LA的专用性方面具有显著优势。全部核心处理和分析均基于Python，便于利用其庞大的开源生态进行功能扩展和集成新的分析方法。尽管目前使用仍需一定的编程和3D软件操作技能，但通过自动化大部分耗时步骤，已将单个病例的分析时间从数小时大幅缩减至约10分钟。
4.7 分割策略的实用价值：实验结果挑战了“需要大量标注数据才能训练有效分割模型”的传统观念，证明了在4D Flow MRI领域，一个由高质量标注的小数据集训练的模型，具备强大的跨中心、跨协议泛化能力。这为快速整合多中心、异质性数据，开展大规模临床研究提供了切实可行的技术路径。
4.8 新型血流动力学参数的潜在临床价值：本研究首次系统报告了多种4D Flow MRI衍生参数在LA中的数值及其在不同疾病谱中的变化趋势。
肺静脉多参数同步测量：揭示了除右肺上静脉外，其他肺静脉的流量参数可能包含更显著的病理信息，挑战了临床常规仅关注单一静脉的做法。
能量与效率参数：KE/VEL比值可能成为评估LA血流效率的新指标。
基于Q准则的涡度量化：提供了一种比传统涡度幅值更特异、更少受流速和心房大小影响的方法来评估LA涡旋功能，其舒张早期峰值的降低与LVDD严重程度相关。
无创相对压力评估：vWERP方法提供的跨二尖瓣压力梯度参数，特别是ΔEmin，显示出作为无创评估LV舒张功能指标的潜力，可能克服传统多普勒参数（如减速时间）在某些患者中的局限性。
这些发现为未来探索这些参数作为心血管疾病诊断、风险分层和预后评估的新型生物标志物奠定了基础。
4.9 局限性
静态分割：本研究使用时间平均的PC-MRA进行静态分割，未能实现时间分辨的动态分割。这可能会在边缘包含少量静态组织，并限制了基于动态掩膜的功能分析（如LA排空分数）。未来的工作可探索结合4D卷积和稀疏标注的动态分割网络。
小样本队列：特别是不同LVDD分级亚组的样本量较小，可能影响统计效力。部分发现的差异需要更大规模的研究予以证实。
速度低估：4D Flow MRI衍生的速度峰值系统性低于TTE，在应用于需绝对速度阈值的临床指南时需谨慎。建立针对不同中心/协议的校正因子可能是一个方向。
方法学假设：vWERP等压力估算方法仍是非侵入性替代手段，其临床预测价值需在与有创测量对比的前瞻性研究中进一步验证。
五
展望
展望未来，该框架的发布有望在以下方面推动领域发展
5.1 促进标准化与协作：开源特性鼓励全球研究者使用、验证和改进该框架，加速LA血流动力学分析方法的标准化进程，并便利多中心大数据研究。
5.2 深化机制探索与标志物发现：利用该框架，可在更大规模、更前瞻性的队列中，深入验证本研究发现的有前景的参数（如Q-crit500、ΔEmin、肺静脉流量模式等），明确其诊断和预后价值。
5.3 向全自动与智能化发展：进一步降低使用门槛，例如开发更友好的图形界面。同时，集成无监督机器学习等方法，从高维、时间分辨的4D Flow MRI数据中自动提取有意义的血流动力学表型，实现更精准的患者分层。
5.4 拓展应用场景：该框架的核心模块可扩展应用于心脏其他腔室（如右心房、右心室）或大血管的4D Flow MRI分析，推动计算血流动力学在心血管疾病全面评估中的应用。
总之，本研究为解决左心房4D Flow MRI分析面临的挑战提供了有力的开源工具和新的见解，为更深入理解心房血流动力学、探索新的生物标志物以及最终改善心血管疾病的临床管理铺平了道路。
