工程师亲笔丨如何使用 CMSIS-NN 在 OpenMV 上部署 Caffe 模型？

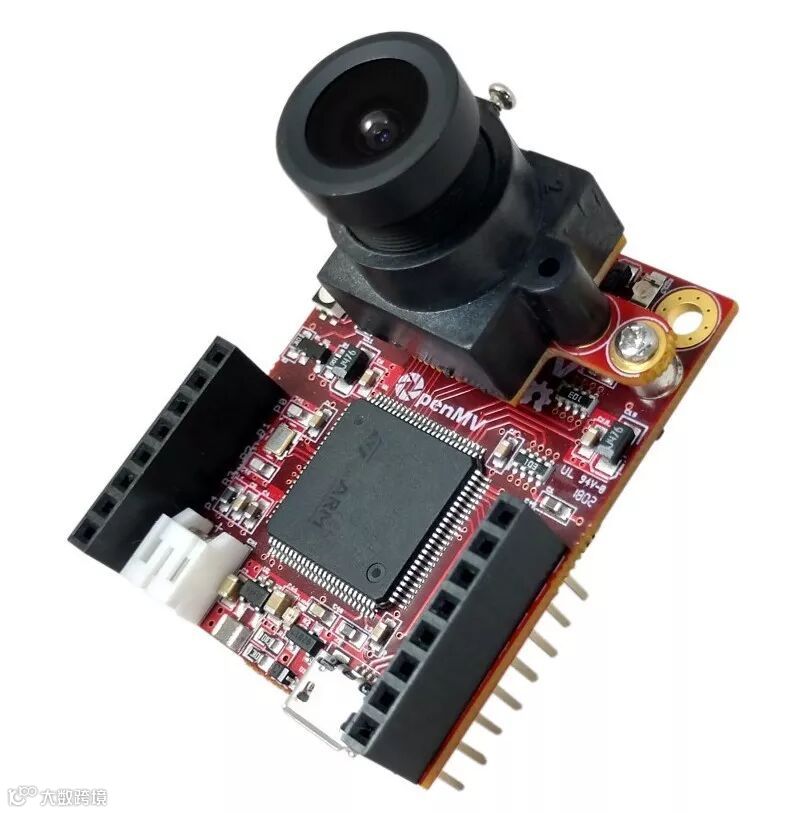

本指南将逐步指导您在基于 Arm Cortex-M 的超低成本、低功耗处理器上部署 Caffe 模型。本指南中将使用由两位 Arm 创新者 brahim Abdalkader 及 Kwabena W. Agyeman 开发的 OpenMV 开发板。

本指南将逐步指导您完成以下步骤：

1. 设置环境

2. 训练神经网络模型

• 定义模型。

• 准备数据集。

• 训练 Caffe 中的模型。

注：本指南中的“训练神经网络模型”部分仅为确保步骤完整性，无需执行。

3. 在 Arm Cortex-M 上部署模型

• 量化模型。

• 将模型转换为二进制格式。

• 在 OpenMV 上部署。

• 运行笑脸检测。

完成本指南中的步骤后，您将能够在 Arm Cortex-M7 处理器上部署具有笑脸识别功能的 Arm 神经网络模型。

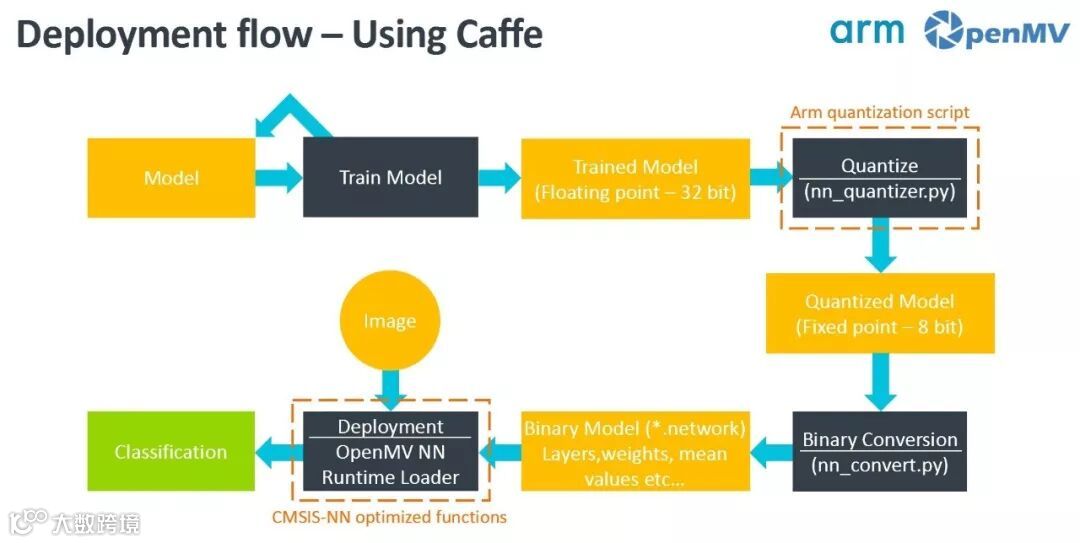

部署流程如下图所示：

Linux 机器设置

按下文所述，安装虚拟机来设置 Linux 环境。为确保完整性，我们将对设置环境所需的所有步骤进行说明。

使用虚拟机

注：推荐使用虚拟机进行安装。使用 Linux 进行安装耗时更长。

1. 安装 Virtual Box。

• 使用提供的 USB 安装 Virtual Box。

2. 下载图像。

• 使用提供的 USB 下载 Virtual Box 图像。

3. 导入图像。遵循此指南。

4. 登录机器。

• 用户名：Embedded

• 密码：embedded

OpenMV 设置

在 VirtualBox 中，从终端启动 OpenMV IDE：

./openmvide/bin/openmvide.sh &

注：若未预装，请执行以下操作：

在Linux 虚拟机上安装 OpenmMV IDE。

连接开发板：

1. 通过 USB 连接 OpenMV 和笔记本电脑。

2. 遵循USB VM 设置指南，在虚拟机上设置与 OpenMV 开发板的 USB 连接。

3. 如有必要，更新固件。

测试：

1.  单击 IDE 左下方的连接图标或按 CTRL+E。

2.  选择 IDE 左下方的播放图标或按 CTRL+R，启动程序。

3.  程序应该正常运行并在右上方显示图像，而没有任何错误。

设置到此完成，下一步是在 Arm Cortex-M7 OpenMV 开发板上部署选定的模型。

注：本部分中，您无需进行任何操作。此部分仅为确保步骤完整性。

图像分类的实现方式多种多样，但人工智能领域的最新研究表明，一种称为卷积神经网络 (CNN) 的神经网络特别擅长图像分类。

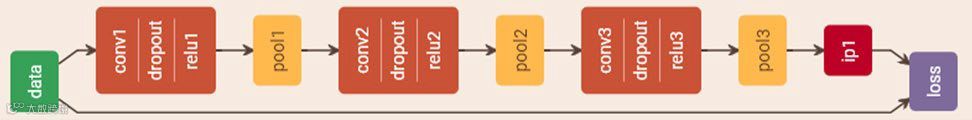

为实现笑脸识别功能，我们将使用 OpenMV 定义的笑脸模型。如下图所示，该网络为三层卷积神经网络：

该网络由以下几层组成：

• Convolution layer - 负责从图像中提取特征。

• Dropout layer - 负责通过在训练阶段忽略随机节点来避免过拟合。

• Rectified Linear Unit (ReLU) - 负责在模型中引入非线性的激活函数。如果收到任何负输入，该函数将返回 0，但是收到任何正值 x 时，它将返回该值。

• Pooling layer - 负责逐步缩小模型的空间大小，减少网络中的参数数量和计算量，因而也控制过拟合。

• Inner product (Inp) 或 fully connected layer。

我们使用的笑脸数据集可在 GitHub 上找到。

我们将使用以下位置的数据集：

repos/SMILEsmileD/SMILEs/

• negatives

• positives

查看这两个集合中的图像数量：

ls repos/SMILEsmileD/SMILEs/negatives/negatives7/.-1 | wc –l

ls repos/SMILEsmileD/SMILEs/positives/positives7/.-1 | wc –l

该数据集由约 3000 张正样本图片和约 9000 张负样本图片组成。为了避免产生偏差模型，我们希望使用相同数量的正样本和负样本。

为此，我们可以对正图像使用增加脚本来增大数据集。使用该脚本会将正示例的数量增加到原来的 3 倍：

创建文件夹（若尚不存在）：

mkdir repos/SMILEsmileD/SMILEs/positives/positives_aug/

增大数据集：

python2 repos/openmv/tools/augment_images.py --input repos/SMILEsmileD/SMILEs/positives/positives7/

--output repos/SMILEsmileD/SMILEs/positives/positives_aug/ --count 3

注：由于时间限制，本指南不涉及神经网络的训练。此处材料仅为确保步骤完整性。

目前已支持将 Caffe 模型转换为 CMSIS-NN 函数。未来还将支持其他框架（TensorFlow、PyTorch 等）。

经过训练的模型也需要转换为lmdb 数据库。转换后的文件应该能在以下位置找到：

repos/openmv/ml/cmsisnn/models/smile/smile_database/

模型训练完成后，我们需要将其减少到合适的大小。为此，我们使用 Arm 的量化脚本将 Caffe 模型权重和激活从 32 位浮点格式转换为 8 位定点格式。这样不仅可以减少网络大小，还可以避免浮点计算。

该 NN 量化器脚本的工作方式为，测试网络并找出动态定点表示的最佳格式。该脚本的输出为序列化 Python (.pkl) 文件，其中包括网络的模型、量化的权重和激活以及每一层的量化格式。运行以下命令便会生成量化模型：

python2 repos/ML-examples/cmsisnn-cifar10/nn_quantizer.py --model

repos/openmv/ml/cmsisnn/models/smile/smile_train_test.prototxt --weights

repos/openmv/ml/cmsisnn/models/smile/smile_iter_*.caffemodel –save

repos/openmv/ml/cmsisnn/models/smile/smile.pk1

最后一步是使用 OpenMV NN 转换器脚本将模型转换为二进制格式，可由 OpenMV Cam 运行。该转换器脚本会输出每个层类型的代码，后跟该层的维度和权重（如有）。

在 OpenMV Cam 上，固件读取该二进制文件，并使用链表数据结构在内存中构建网络。

运行以下命令便会生成二进制模型：

python2 repos/openmv/ml/cmsisnn/nn_convert.py –model

repos/openmv/ml/cmsisnn/models/smile/smile.pk1 --mean

/home/embedded/repos/openmv/ml/cmsisnn/models/smile/smile_database/mean.binaryproto --output

repos/openmv/ml/cmsisnn/models/smile/smile.network

在 OpenMV IDE 的笑脸检测 Python 示例中运行以下程序。

Select Files -> Examples -> 25-Machine-Learning -> nn_haar_smile_detection.py

该程序会将问题拆分成两个不同阶段，从而实现笑脸识别：

1. 使用 Haar Cascade 分类器识别图像中的人脸。

2. 识别该人脸是否在笑。

3. 在右上方的图像上显示黄色笑脸或哭脸。

可选任务：修改 Python 示例

1. 调整用于限定笑脸检测范围的矩形大小。

2. 当检测到笑脸时，添加终端输出。

可选：最终可部署模型

注：如果之前的步骤均成功执行，则不需要执行此步骤。

最终的预训练和预转换模型可在 GitHub 上找到。

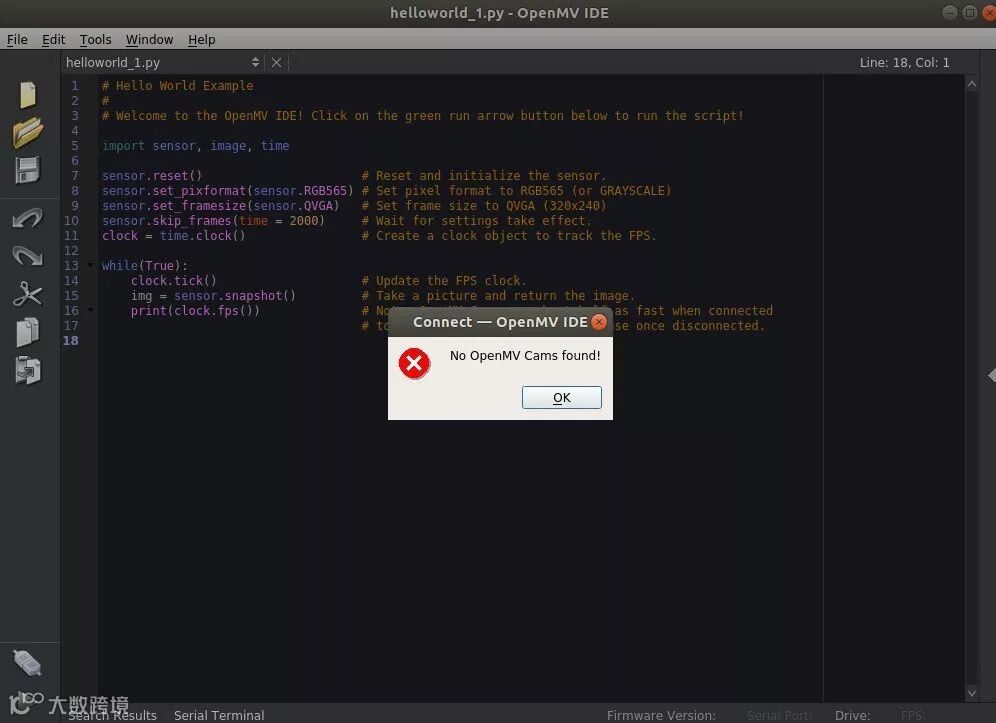

如果出现以下错误：

No OpenMV Cams found（未找到 OpenMV Cams）

这表示 OpenMV 未与电脑连接或未被操作系统识别：

1. 确认 OpenMV 开发板已通过 USB 与电脑连接。

2. 如果是在 Linux 上运行，请遵循 USB VM 设置指南。

No module named caffe（caffe 模块不存在）

ImportError: No module named caffe

输入以下命令，检查该模块是否已正确添加到模块查找路径：

python >>> import sys >>> sys.path ['', '/home/embedded/caffe/python', '/usr/lib/python2.7', '/usr/lib/python2.7/plat-x86_64-linux-gnu', '/usr/lib/python2.7/lib-tk', '/usr/lib/python2.7/lib- old', '/usr/lib/python2.7/lib-dynload','/home/embedded/.local/lib/python2.7/site-packages', '/usr/local/lib/python2.7/dist-packages', '/usr/lib/python2.7/dist-packages']

如果没有 /home/embedded/caffe/python

>>> exit() export PYTHONPATH=~/caffe/python

Check failed: mdb_status == 0 (2 vs. 0) No such file or directory（检查失败:mdb_status == 0 (2 vs. 0) 没有此文件或目录）

Check failed: mdb_status == 0 (2 vs. 0) No such file or directory

打开以下文件：

repos/openmv/ml/cmsisnn/models/smile/smile_train_test.prototxt

并确认 mean_file 和 source 指向以下位置的文件：

repos/openmv/ml/cmsisnn/models/smile/smile_database/

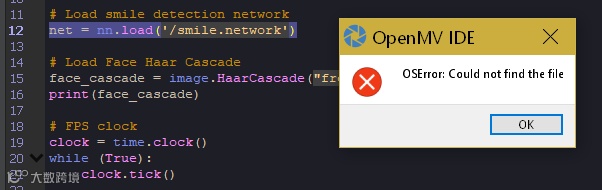

OSError: Could not find the file（操作系统错误：无法找到该文件）

确保将该文件上传至 OpenMV 开发板上的 Arm Cortex-M7 中。
