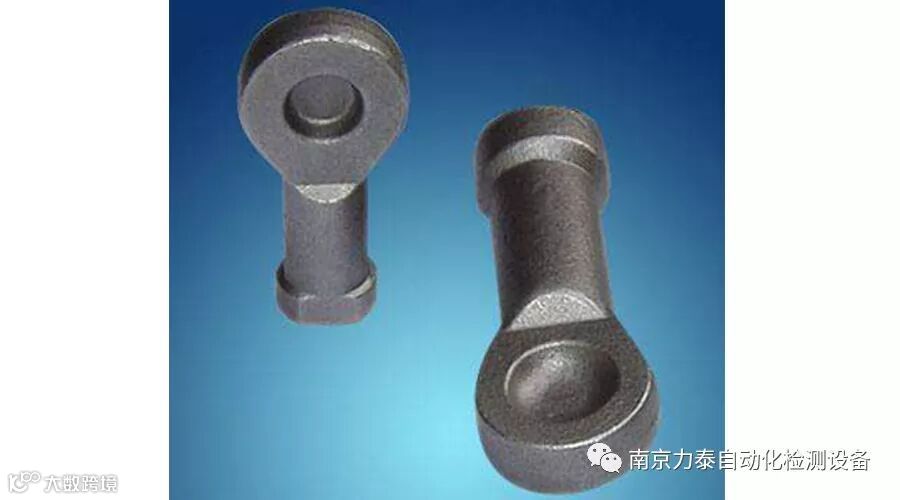

力泰科技资讯：首先保证钢不出现过热和过烧现象，一般应低于铁——碳平衡图的固相线（或熔点）150-250摄氏度。（力泰科技资讯）在有些情况下，还应考虑坯料的原始组织、锻造方式和变形工艺等因素。高压清洗机就是在考虑工艺的前提下，用高压水除磷原理去除氧化皮。当以钢锭为坯料时，由于其液态凝固时所获得的原始晶粒组织比较稳定，产生过热和过烧的倾向小，所以，钢锭的始锻温度比同种钢的钢坯和钢材要高20-50摄氏度。
当采用高速锤锻造时，由于高速变形使热效应非常显著，因此其始锻温度应比通常的始锻温度低。对于大型锻件的锻造，在确定其最后一火或两火的始锻温度时，必须考虑最后工序剩余的锻造比，如果此时的锻比小于1.5，则应适当降低始锻温度，以防晶粒长大（高压清洗机清除氧化皮），这对不能用热处理方式细化晶粒的某些特殊钢来说尤其重要。服务热线：400-9952050
本文出自力泰科技（http://www.njltzdh.com/Projects/dzyhpqxj_1.html）转载请注明出处
点击“阅读原文”
