旭辉是如何验证实测实量机器人的可行性的？

旭辉集团在“2021中国房地产开发企业综合实力评测成果发布会”上取得了经营第1和综合实力第13的优异成绩，这背后与旭辉的注重高品质和精细化管理密不可分。

“用心构筑美好生活”的旭辉对施工过程中质量的把控自然也是十分重视，实测实量机器人作为取代传统人工测量的利器，能帮助房企降本增效，也能为建筑业的数字化转型提供支撑。

那么，旭辉是如何引入实测机器人的呢？

项目介绍

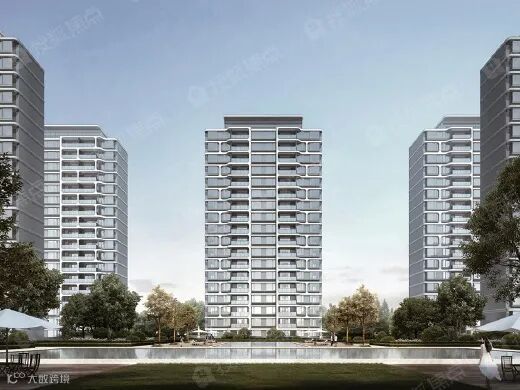

应用项目：上海市旭辉世纪古美项目

项目地址：上海市闵行区

主要应用场景：主体阶段、砌筑阶段

项目总施工面积：37509㎡

进场准备验证阶段

01

 准确性的验证

由多方组成的校验组构成对照组，采用盎锐扫描设备UCL360作为实验组。样本取处于主体阶段房间数间，砌筑阶段房间数间。

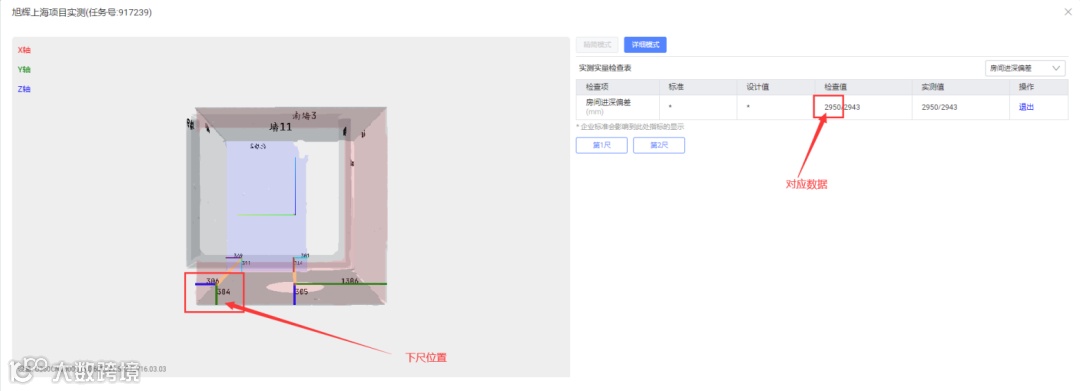

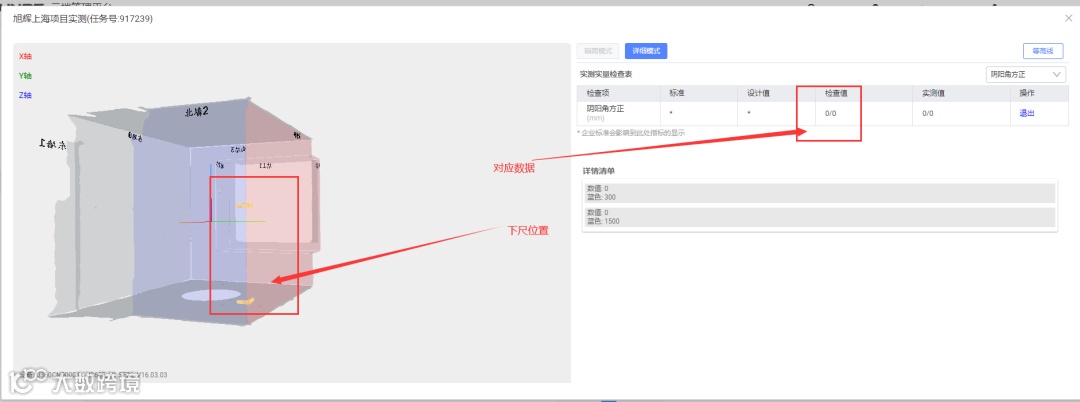

    A：由盎锐工程师进行设备测量，并在房间中标记准确下尺位置。

    B：对照组在不知道测量成果的情况下，对下尺位置数据进行复测。

    C：对照组在盎锐工程师指导下纠正下尺位置复核（仅对人机数据差异较大的进行复核、纠偏）。

开间偏差测量效果

进深偏差测量效果

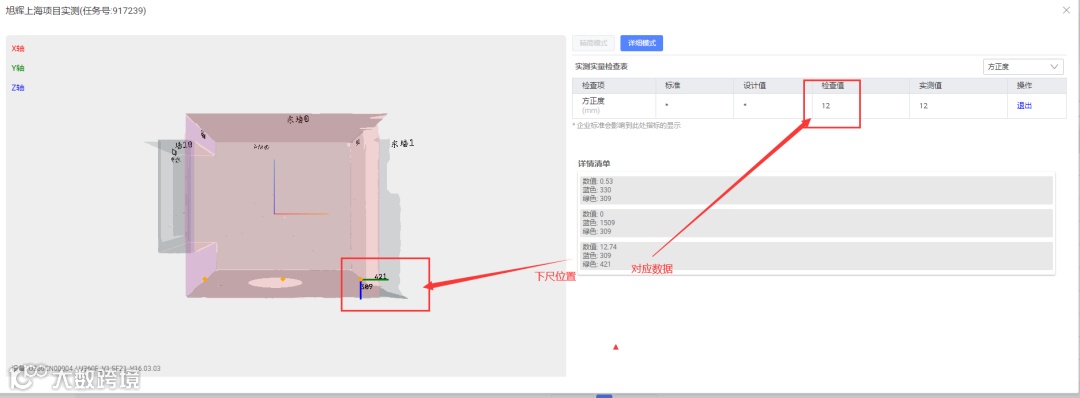

方正度测量效果

阴阳角方正测量效果

小结：

盎锐工程师用设备进行测量，并在房间中标记准确下尺位置。旭辉实测人员在不知道测量成果的情况下，对下尺位置数据进行复测。现场复核了43尺，其中开间进深11尺、垂直度13尺、平整度19尺，结果如下：

• 人机误差为0的有24尺、占比56%；

• 人机误差为1的有18尺，占比42%；

• 人机误差为2的有1尺，占比2%。

02

测量效率的验证

测量阶段：抹灰阶段

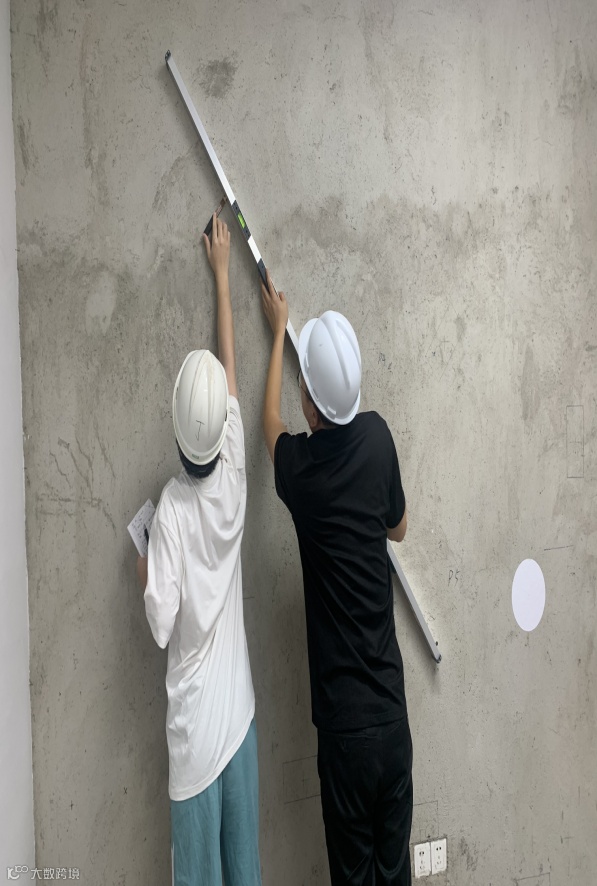

测量PK：A组由两位实测实量工程师作为对照组。B组以盎锐扫描设备作为实验组。

测量过程：分别记录两组人完成的时间，人工测量部分需包括数据记录、数据誊抄、数据录入、报表统计等时长。

检查项选择：开间&进深偏差；净高偏差等等【此处选择旭辉在该阶段的全部实测实量的关注项】。

同样的测量项，设备效率是人工效率的6~8倍

小结：

	人工测量	UCL360
测量数据	室内净高、开间进深、 房间方正度、阴阳角方正、墙面垂直度、墙面 平整度、顶板水平度极差、地面水平度极差、 地面平整度、门洞尺寸。	室内净高、开间进深、 房间方正度、阴阳角方正、墙面垂直度、墙面 平整度、顶板水平度极差、地面水平度极差、 地面平整度、墙面面积、墙面尺寸、门洞尺寸。
人数	2人	1人
耗时	20分钟	仅4分钟

03

保真能力的验证

选择10个房间进行实测实量，其中随机选取1-2个房间进行连续扫描。盎锐工程师在不知情的情况下，对照组一人随机挑选10个房间来进行设备造假测量，10个房间里面随机找一个或两个房间，设备位置不动，使用设备里面设定好的不同的功能间进行，记录数据序号。

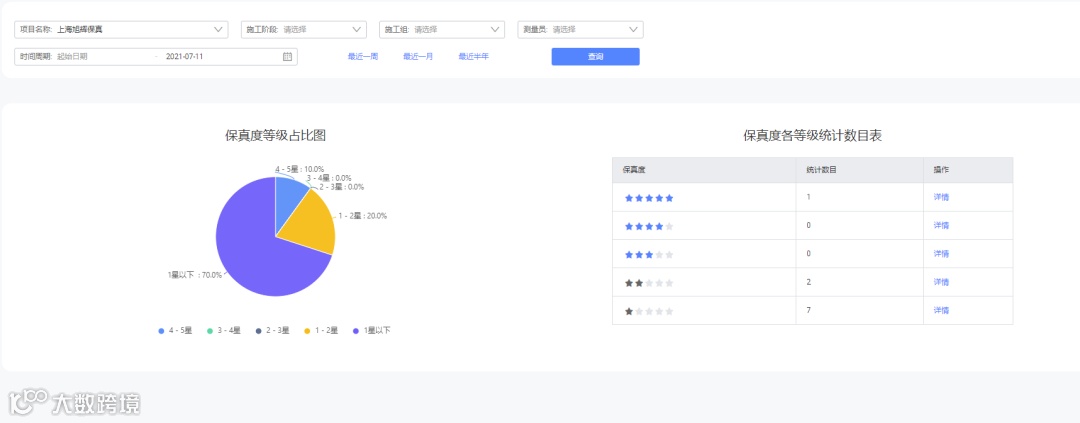

保真度统计表

小结：

现场选取10个房间，设备都放在同一个房间里面测量，设备里面有多个传感器从测量间隔时间、人拿设备走的步数、方位、高度、测量轨迹多个维度来识别，综合打分，如上图所示，只有第一个房间认为是真实测量，其余9个房间都判定为作弊。

因此用盎锐UCL360实测机器人，可以完全避免偷懒作弊的情况发生！

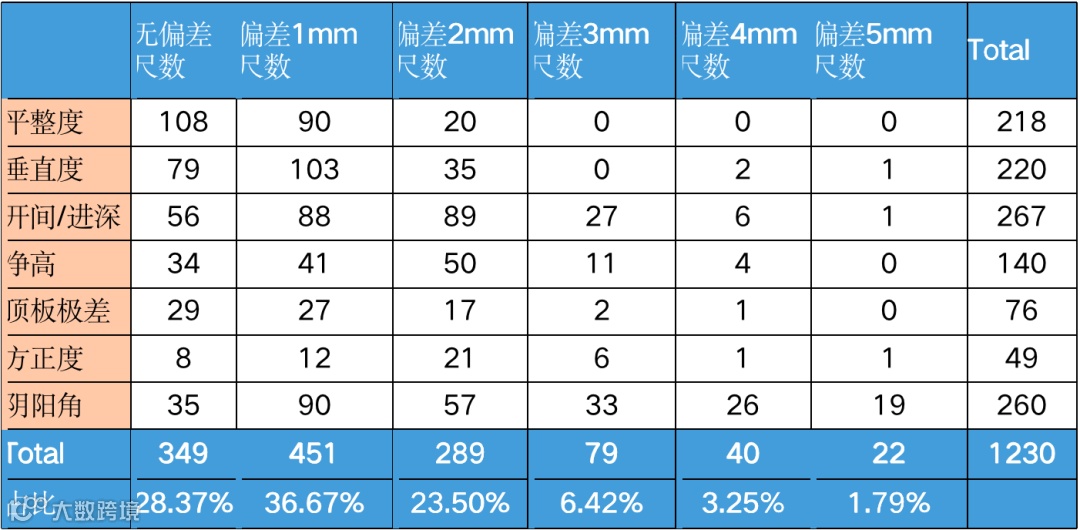

其实在旭辉验证实测机器人可行性之前，龙湖也用上千间房对比测量论证过：

小结：

• 垂平人机误差100%控制在2mm以内。

• 开间/进深/净高人机误差100%控制在4mm以内；97%控制在3mm以内。

• 顶板极差人机误差100%控制在4mm以内，96%控制在2mm以内。

• 方正度人机误差在4mm以内，84%控制在2mm以内。

• 阴阳角83%控制在3以内，100%控制在5以内。

商用阶段

大量数据说明实测机器人的可靠性，也因其数据自动记录、自动上传等特点，在建造的各个阶段都能帮助企业高效的完成测量工作：

01

 施工阶段

对于施工过程的工程质量控制，可以应用在主体结构工程垂直度、平整度、顶板水平度实测实量；砌筑工程垂直度、平整度、顶板水平度实测实量；抹灰工程垂直度、平整度、阴阳角、房间方正性、顶板水平度实测实量等环节。非常适合大范围检查、维修整改工作。

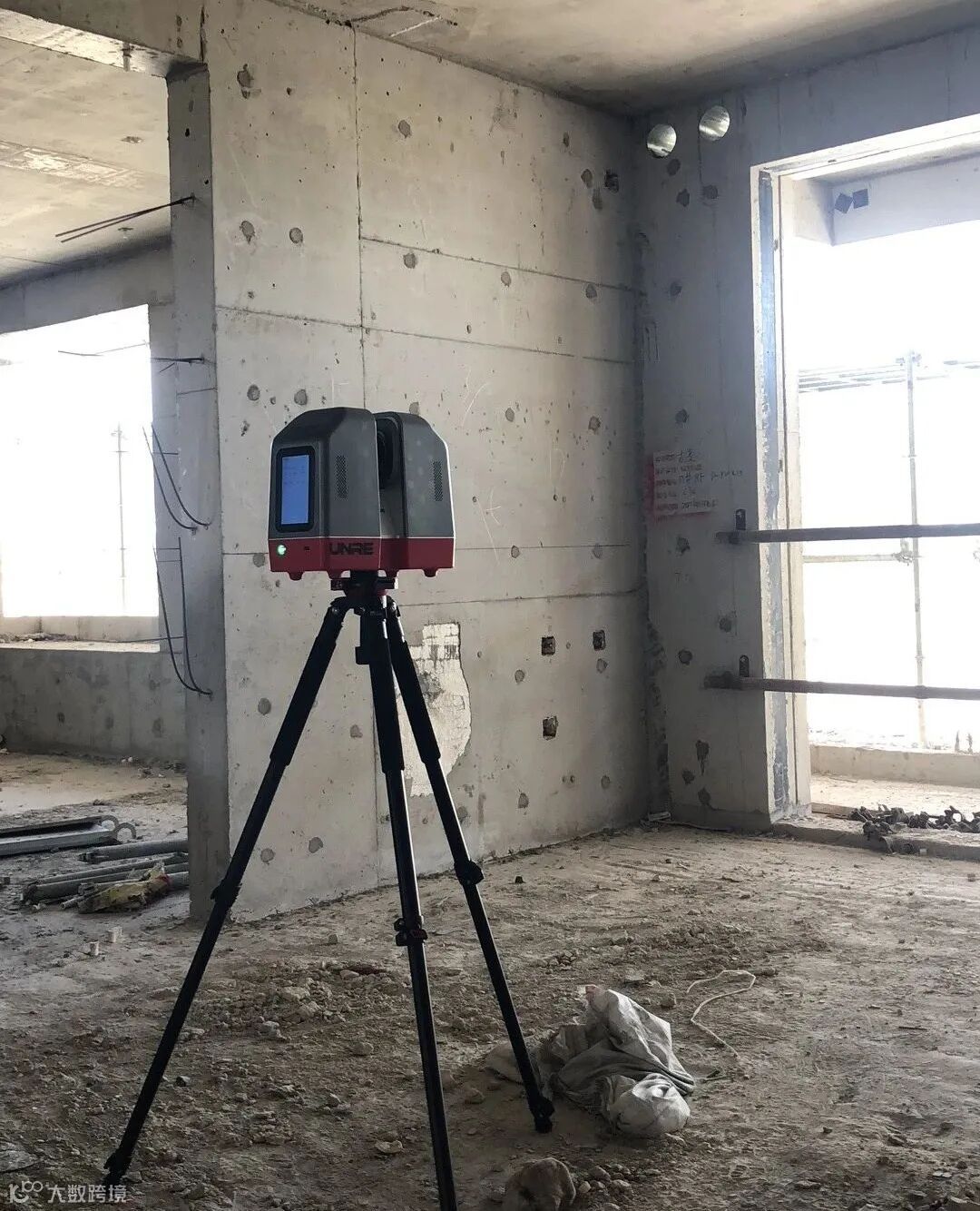

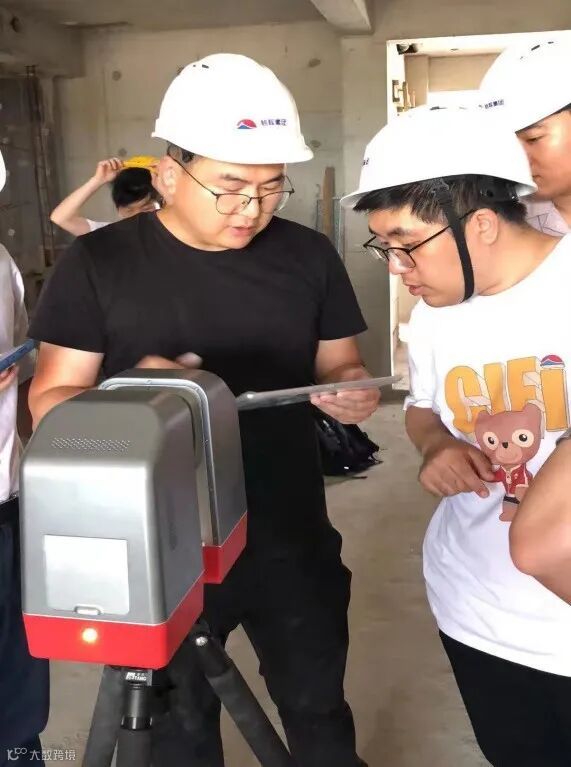

项目现场

02

土建移交阶段

设备可实现土建移交精装修过程中的质量查验，规避现场后期扯皮。土建移交前的自查或者精装单位接收前的质量查验，可合二为一。数据真实，可信度高，不用重复查验，提高移交效率。精装工程也可进行测量及应用。

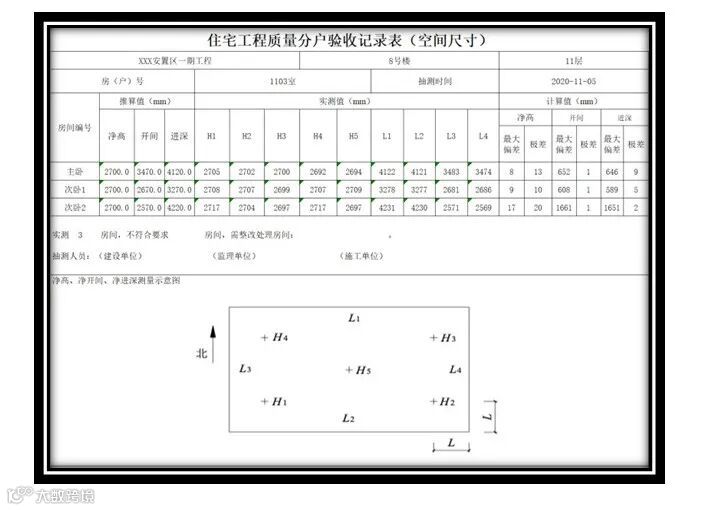

自动生成数据报表

03

 交付验收阶段

交付前模拟验收环节可使用设备进行工程质量查验，查验问题整改，数据可信度高，问题可视化，不必多方重复查验校核，提高验收及整改效率，为分户验收高效完成一户一表。

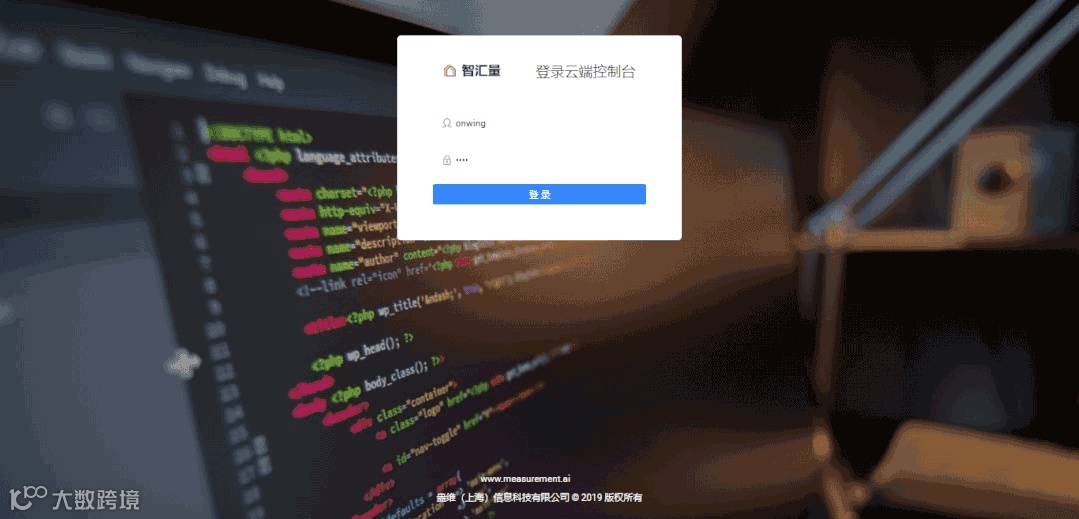

云平台查看分户验收

04

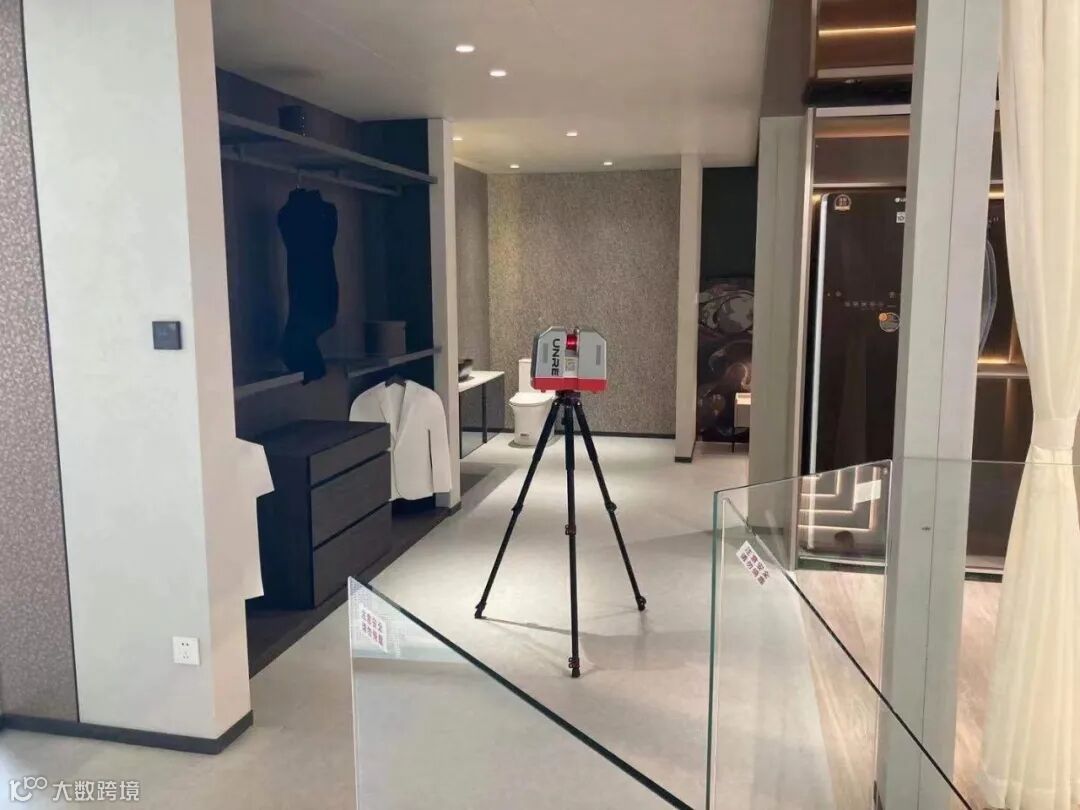

 批量装修阶段

测量设备所获取的房型2D、3D图及相应结构化数据可应用于BIM，用于精装算量、柜体制作等，数据价值充分使用。

05

物业查验阶段

为物业前置查验提供实时、真实、可靠的整体结构化数据，一目了然；同时可为物业承接查验提供可追溯的房屋结构化数据，长期、有效的保障物业为业主提供持续、优质的服务。

总结：实测机器人的出现和应用的落地，正是工程建设行业不断推广新技术、新工艺，奋力提升工程建设质量管理水平的生动典型。机器人能够大批量应用代替人工的底层逻辑是机器人比人工效率更高，质量更好，成本更低。

盎锐科技推出的实测机器人解决方案用于住宅建造工地质量管理，帮助开发商，总包方，总装方提高生产效率，降低成本，是行之有效的方案！
