今天来讲讲柱子中的构造细节——柱子钢筋绑扎搭接范围，箍筋是否该加密？
你知道答案吗？
不清楚，就接着往下看吧，工作中往往就是这些细节决定了业务水平的高低，有些算上就算上了，算不上的也不清楚。不知道也没有关系，今天带你搞清楚这个问题。
一、柱子的搭接区在哪里
要明白本文的问题：柱子的搭接范围，箍筋是否加密？
首先要清楚搭接的地方在什么位置，其次再看是否要加密。
不然告诉你，你也不知道哪里多算了，说白就是先了解其构造。
1、柱子的搭接

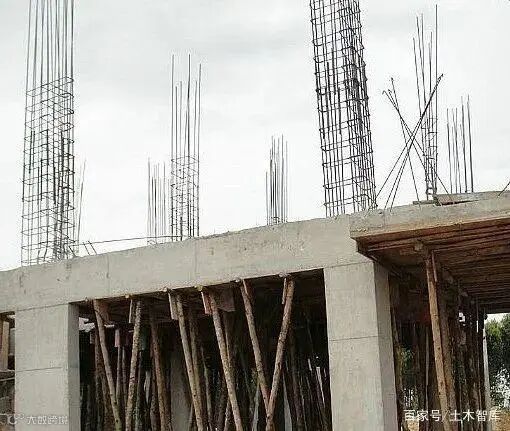

柱子的纵筋如上图，不是和柱子混凝土一样，按层高算，纵筋而是高出层高一节，在高出的这部分钢筋上，绑上钢筋再连接到下一层。
来看广联达软件的钢筋三维，可以看到软件里柱子钢筋排布，也是钢筋升上一层去的。（新手不了解施工结构的，可以通过图集+软件钢筋三维，可以快速上手理解）
细心的同学发现，为什么有的钢筋上去多一点，有的短一点呢？

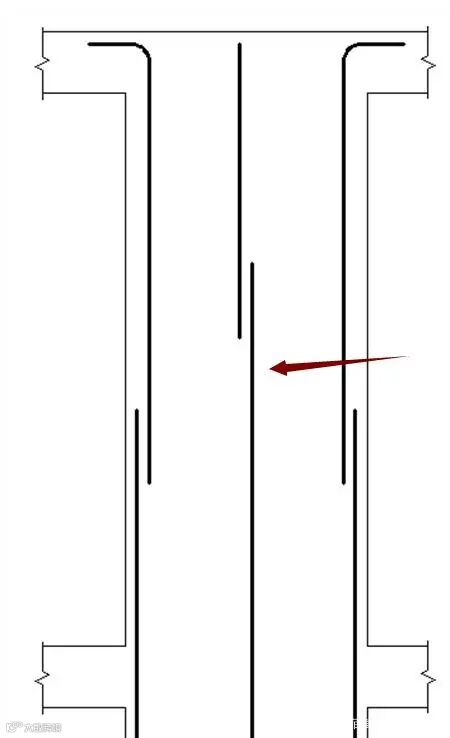

因为要有一个错开我距离，试想一下：如果都在一个高度上进行连接，水平方向一受力，可能齐刷刷的就折断了。所以搭接处与搭接处，有一个错开距离，如下图。
还有，这个上下层钢筋搭接位置，是想在哪断开，就在哪断开吗？
当然不行。

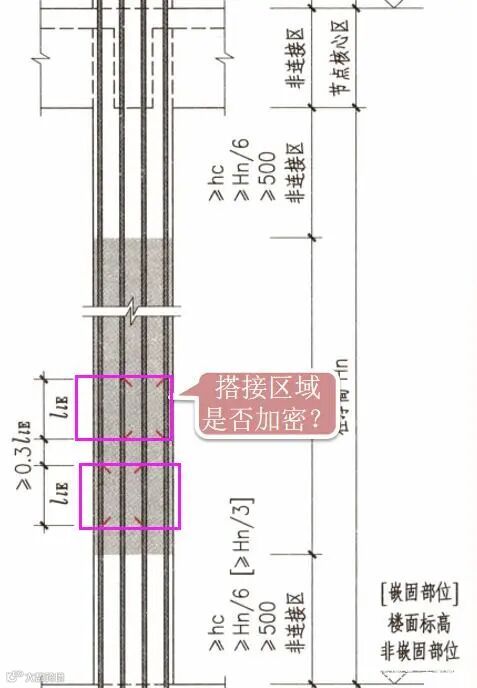

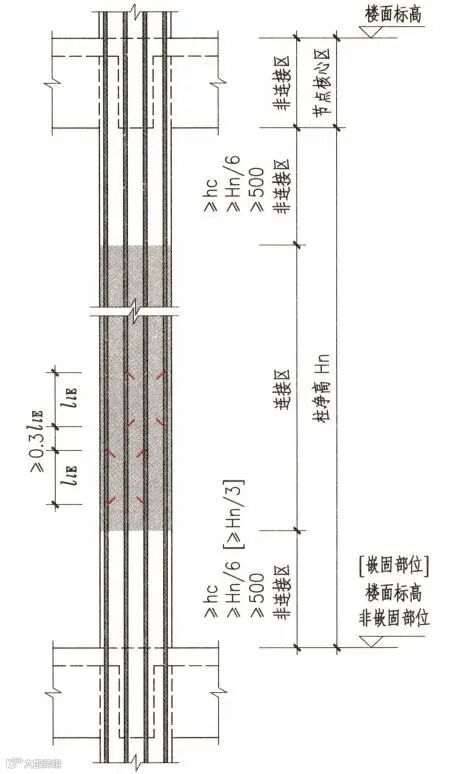

按规定，必须在连接区内搭接，如下图阴影部分，与之对应还有非连接区。
非连接区范围有规定：【500mm，1/6柱净高，柱截面的长边】取大值。
（当嵌固部位时，取1/3柱净高）
500mm，就是半米
柱净高，不含板厚度，梁厚度的净高
柱截面的长边hc，例如柱截面尺寸800*400，800就是hc在3个数据里取大值，就是非连接区的高度，剩下的就是连接区。

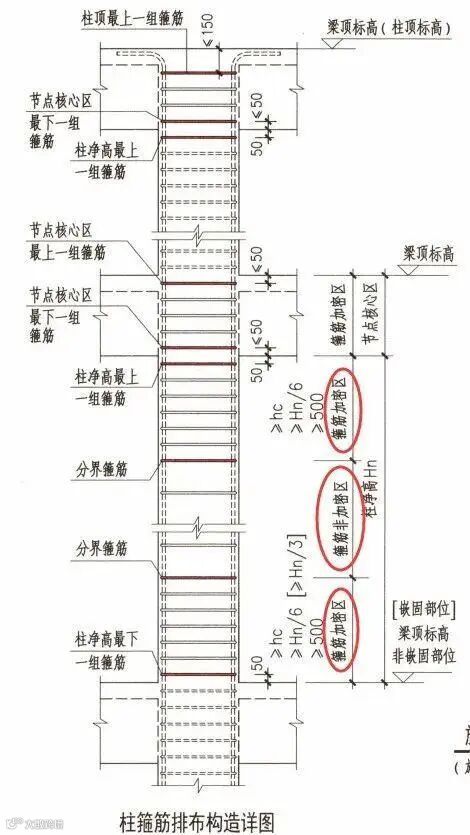

2、箍筋的加密
清楚了纵筋，再来看箍筋。
非连接区，箍筋是要加密的连接区，箍筋不加密

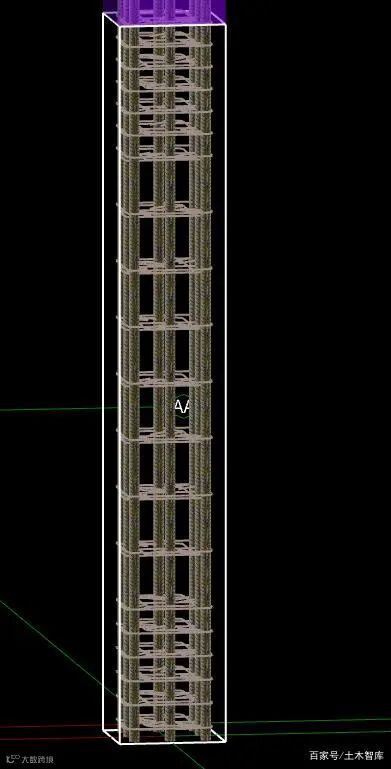

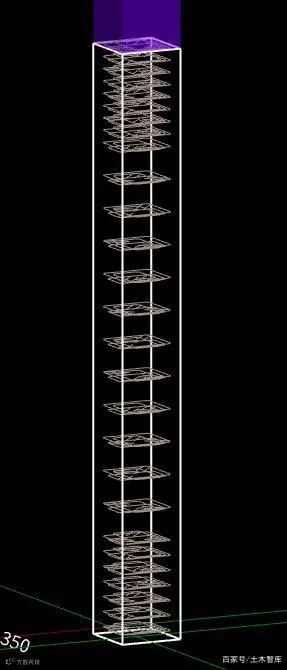

用钢筋三维看，就是上下箍筋加密，中间不加密。
合起来就组成了柱子的钢筋的结构。
二、柱子的搭接处，箍筋是否加密
前面大致知道了柱子的钢筋构造，箍筋上下加密，中间连接区不加密。
再放大看细节，在中间的连接区中，钢筋搭接处，箍筋是是否要加密。

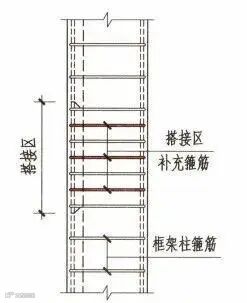

这里可以找到18G901-1钢筋排布图集，有这样一个节点构造，搭接区要补充箍筋。
有这样一条规定
搭接区内的箍筋直径不小于d/4( d为搭接钢筋的最大直径) ,间距不应大于100及5d( d为钢筋的最小直径)。
其意思就是在连接区中，钢筋绑扎搭接处，箍筋也是要加密的。

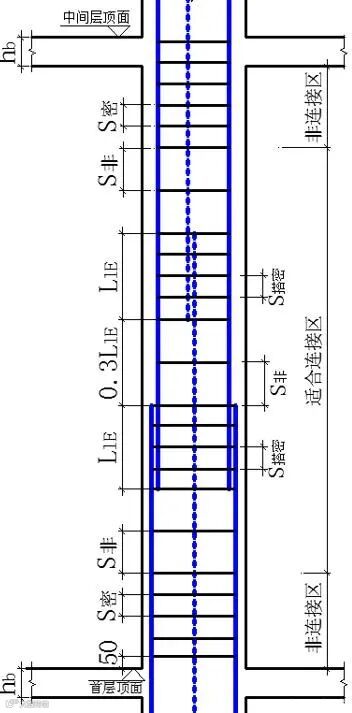

其箍筋加密构造应是下图这样。
虽然按图集规定，柱子上下属于加密区，中间的连接区箍筋不加密，但在绑扎搭接时，其搭接位置，箍筋也是要加密的。

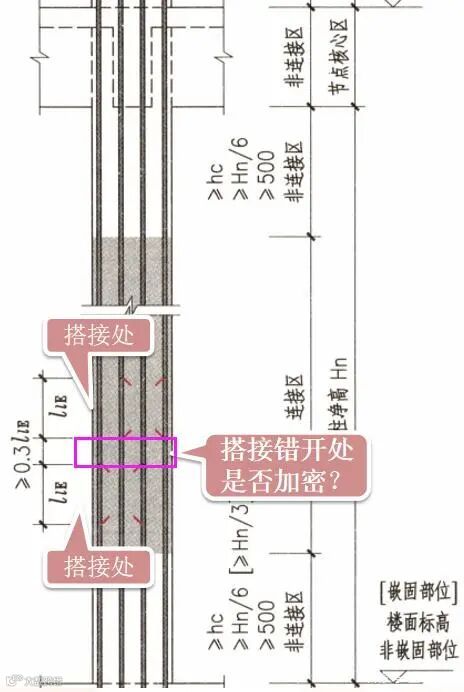

三、搭接错开处，箍筋是否加密
搭接处是加密的，那搭接错开位置，箍筋是否加密呢？

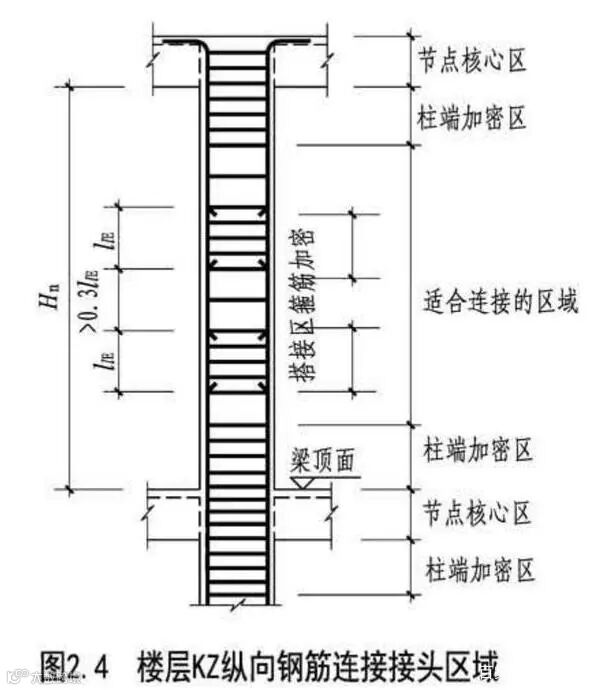

这个可以从17g图集中找到要求
搭接区，箍筋加密，但是搭接错开处，箍筋是非加密的。
四、广联达软件如何调整？
清楚了柱子箍筋的排布规则后，再来看一下软件中，是什么地方设置。

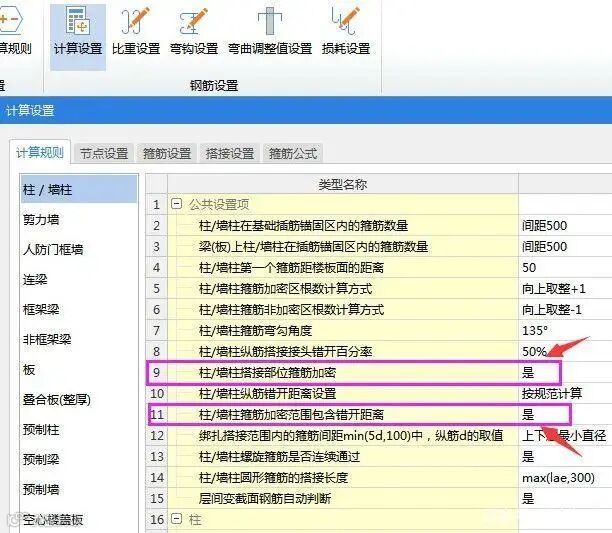

软件柱子设置中，分别在9条和11条，默认搭接处和搭接错开处箍筋都是加密的。
绑扎搭接区箍筋是一定加密的，国标的混凝土规范GB50010及16G图集等都有要求。
搭接错开范围，软件默认也是加密的，但17G图集的2-6页说不加密，这到了大家喜闻乐见的争议环节了。

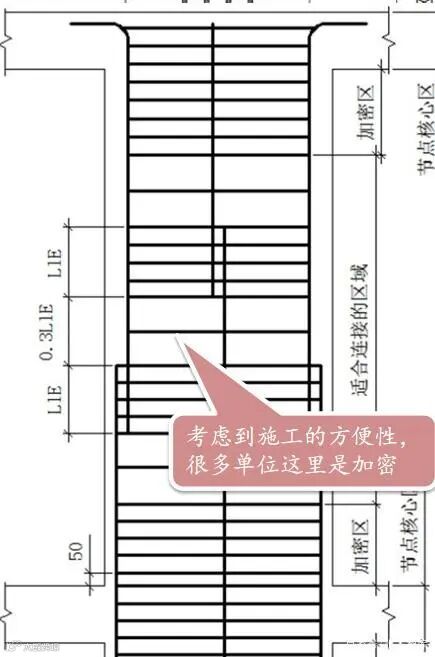

很多施工单位实际施工时，上下的搭接处是加密的，错开处考虑施工的便捷性，也给做成加密的。
软件设置的第11条，搭接错开位置箍筋是否加密设置调整与不调整，大概差1-2根箍筋，一个柱子实际的钢筋量大概差1-2kg左右。
在你实际工作中，这一条设置是否调整就看你站在的角度，审计要扣钢筋要按图集调，有据可循。
