在工业级喷墨打印机中，小车（Carriage）承担着喷头移动、供墨、供电、加热、气路等多重功能，是决定整机精度稳定性的重要核心。尤其在多喷头、高速工业机型中，小车往往负载二级墨盒、板卡、加热组件、气路与脱气装置等模块，如果设计不当，就会造成向前的力过大、重心偏移、惯性影响放大，小车里外精度不一致，进而影响喷墨落点与画面品质。
本文从结构工程角度系统分析小车内部器件的布局原则、小车与拖链的连接方式、以及国产与国外机器在小车设计上的关键差异，为喷墨设备工程师和采购提供参考。
一、多喷头工业机器的小车设计核心痛点
1. 小车向前力过大导致“里外精度不一致”
在多喷头设计中，小车前方往往集成了喷头、加热模块、小型风道等，如不控制好重量，重心会前倾，带来：
-
运动方向反向时产生微小摆动 -
导轨上内外侧受力不一致 -
造成“里外精度偏差”（in-out accuracy shift） -
高速打印时喷墨落点产生系统性偏移
2. 小车负载不断增加
多头工业机型的小车常见负载包括：
- 二级墨盒（Sub-tank）
- 主控板卡（Carriage Board）
- 喷头加热与恒温模块
- 气路（正压/负压稳定）与稳压阀
- 脱气模块（De-gas Unit）
- 拖链线缆与墨管束
如果布局不合理，将导致：
-
小车重量过大 -
加速度下降、晃动加剧 -
导轨磨损加重 -
速度提升受限

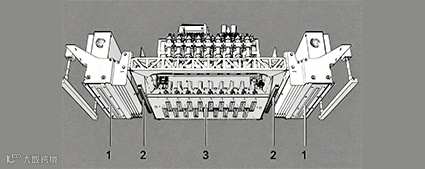

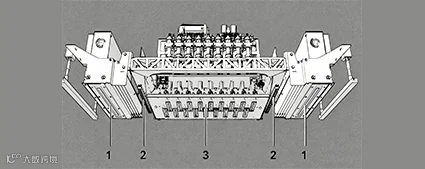

二、小车内部器件如何科学分布？（工程重点）
1. 让重心向小车中后部集中
原则：
喷头在前，其他器件向后靠，尽量保证前后重心平衡。
推荐布局：
- 二级墨盒 →
靠近小车中部 - 板卡 →
靠近小车后端（前方避免电磁干扰喷头） - 气路 & 稳压阀 →
靠小车后上方（减震） - 脱气模块 →
靠后侧，并适当隔振 - 加热模块 →
贴合喷头但不要集中在最前部
这样可有效减少向前力及加速度冲击。
2. 分区设计：电、墨、气、热隔离
小车内部建议划分为：
- 喷头区
：保持恒温、避震 - 供墨区
：二级墨盒、气路、脱气模块 - 电控区
：板卡、电源模块 - 热管理区
：加热片、温控板、保温结构
优点包括：
-
避免热量影响板卡寿命 -
气路避免被加热导致压力波动 -
供墨区独立减少共振
3. 轻量化结构与材料选择
高端小车结构采用：
- 铝镁合金 CNC 车体（高刚性）
- 碳纤维增强托架（轻量化）
- 模块化装配结构（降低振动传播）
经济型常用冲压钢板或铝板焊接，刚性较差。
三、如何设计小车与拖链连接，避免抖动传递？
拖链是小车抖动的主要来源之一。其设计关键决定打印稳定性。
1. 拖链与小车的连接点必须“单向力传递”
优选方案：
✔使用 软性过渡连接（柔性耦合）
✔设置 缓冲结构（减震胶块/悬吊式固定点）
✔让拖链力向小车侧面或顶部传递，避免直接推拉喷头方向
避免：
✘拖链与小车刚性死连 → 小车每次反向时都会被拖链“拉动一下”
2. 拖链出口角度必须平顺
不合理角度会带来周期性力矩，使喷头落点出现周期性偏移。
理想角度：15°～25° 向上出链
这样墨管不会拉扯喷头，也不会在高速来回时产生打击力。
3. 拖链位置必须避免影响小车重心
国产机器常见问题：拖链安装在小车后侧边沿位置，导致重心偏移。
国外机型多数安装在中上部中心线偏右的位置，利于重心对称。
四、国产 vs 国外小车设计差异（典型对比）
1. 重心设计差异
项目
|
国产打印机
|
国外打印机（如 EFI、HP、Durst）
|
重心位置
|
偏前或偏侧
|
居中，略靠后
|
负载分布
|
器件堆叠式，分区不明显
|
模块化布置，重量均衡
|
小车晃动
|
高速下易出现
|
高速下依旧稳定
|
2. 拖链连接方式差异
项目
|
国产设计常见方案
|
国外设计
|
连接形式
|
刚性连接较多
|
软性隔离式、悬吊式
|
力传递方式
|
拖链力直接影响小车
|
分散至机架，不作用在小车运动方向
|
抖动控制
|
依赖“加重量”
|
依赖“结构优化”
|
3. 模块布局与维护性差异
国外打印机的典型优势：
-
供墨区、电控区、热区 高度分区化 -
模块独立，可快速拆装 -
结构上针对高速运动做了长期的力学优化 -
小车内部线束走向有严格标准，弯曲半径统一
国产打印机多数追求性价比，布局较紧凑，但随着近几年质量提升，部分高端国产机器已有类似国外设计方式。
五、总结：高质量小车设计的核心原则
一句话总结：
轻量化、重心居中、力矩可控、模块隔离、拖链缓冲是小车设计的五大核心原则。
在未来，高速工业打印需求不断增长，国产厂家若能在小车设计理念上进一步向工业级结构靠拢，将大幅提升整机稳定性、喷墨一致性及高端市场竞争力。
