我们在建模时，通常需要计算汇水区宽度（W）参数。通过首先估计坡面流的代表性路径长度（以下简称“流长”，用L表示），然后用汇水区面积除以该长度得到。
这种方法的优点在于它在农村地区和城市地区都适用的很好。关键在于估算流长。理想情况下流长应该是坡面流的长度（小于100米），该长度比渠道水流明显的流动缓慢。然而在大的汇水区，坡面流可能转变为小河、洼地、渠道、排水沟或管道的系统，这同样也会减弱径流响应。
增加表面流的长度来包含一些这种集中的水流路径，可能会提高计算响应时间，却会增加透水表面发生的渗透时间。理想的解决办法是增加汇水区和输送系统的离散化（如使用更精细的空间分辨率）来满足所要求的模型精度。
SWMM5的非线性运动水库公式用于汇水区路由，该公式需要宽度值。
Q=D×W×V
其中，Q为径流量，D为深度，W为宽度，V为流速。
我们任意查看一个典型的汇水区时，很明显W是一个数学概念，很难可视化或测量化。因此，W固有的不确定性，应该被认为是一个“调谐”参数（减少W以衰减响应，增加W以产生快速响应）。

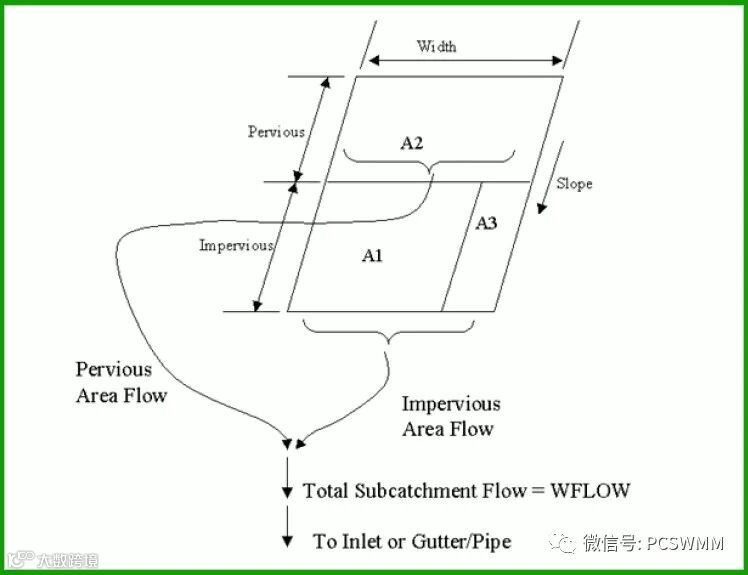

SWMM径流路线的原开发者将W与排水沟的总长度建立联系，将每个汇水区概化为排放表面流到一个横向排水沟。因为SWMM同等的适用于农村地区，在很多应用场景不使用排水沟的概念（它可能被渠道流长的概念取代）。
初步估算W的一种方法是通过汇水区有效流动路径长度来划分汇水区面积，利用实测数据校准自我认定的方法，或者一些其他的合理措施。
宽度公式如下：
W=A/L
其中，A为汇水区面积，L为汇水区具有代表性的水流路径长度。
目前还不清楚哪种自我认定的方法更适合估算L：在不同的降雨事件下土壤水分状况不同。100年一遇暴雨的径流路径可能与0.01年一遇暴雨的不同。对于所有的建模决策，在选择某种合适的方法时，都要考虑模型的目的和要求的精度。
工程师建立排水沟和管道来输送流量，在这些排水沟和管道内，期望达到1m/s的流速。根据现场全面规模和实验室规模的观察，在草坪和不透水路面，表面流速可能要小3个数量级。汇水区内的响应时间被更慢流速的水流过程所控制，所以人们不需要考虑渠道流的传输时间。
另一方面，如果汇水区包括相当长的渠道流，W可能也需要进行相应的调整（却会增加入渗），或者考虑进一步离散，这样径流和路由过程可以更好的表达（却会增加运行时间和文件大小）。
单一的平面的这种概念本质上是不确定的，就像在时间步长上的稳定流假设，水力参数本身及设计过程的其他部分一样不确定。幸运的是，时间和空间分辨率越细，这些不确定性就变得越不重要，因为正确的空间和时间离散化本身就通知响应。
在任何情况下，采用一种一致的方法估算每一个汇水区流长，用户应该能够合理的捍卫对他们自我采用的方法的分组校准。这很重要，因为每一个汇水区的独立优化是很困难的。
总之，W是需要校准的参数，用户应该同时估算流长L（根据已知数据校准他们自我采用的方法），用户必须能够认真解释最终的结果，如设计目标所示增大或减小L。通常来说，面对有限的资源，我们采取的手段是：进行适当的离散化，忽略更小的水流传输路径，测量最长的且流速慢的水流路径，并校准我们自己的方法，来获得已知的响应或可接受的响应。幸运的是，所有这些都可以在PCSWMM中半自动实现，既可在城市地区，也可在农村地区。
PCSWMM 自动确定汇水区宽度的两种方法
方法一

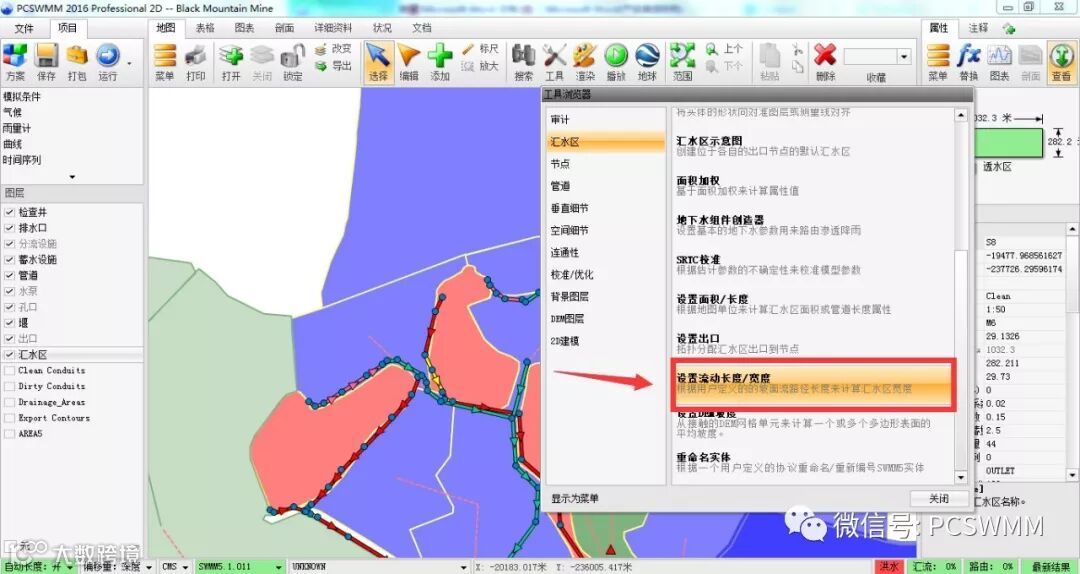

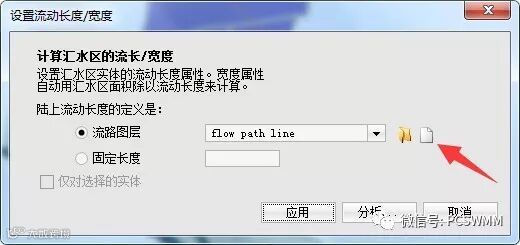

以上所列的方法在“设置流长/宽度”工具下使用：
注意：

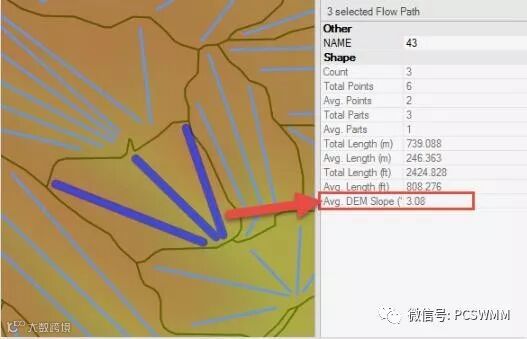

用汇水区内所有流量路径的平均长度来计算汇水区的流长。

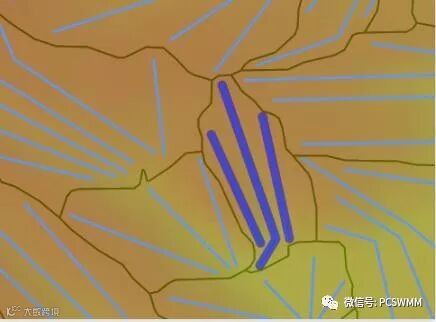

应该绘制多条线代表最大长度，穿越整个汇水区。
建议在每个汇水区绘制多于一条路径并在选择路径位置时考虑地形。
方法二

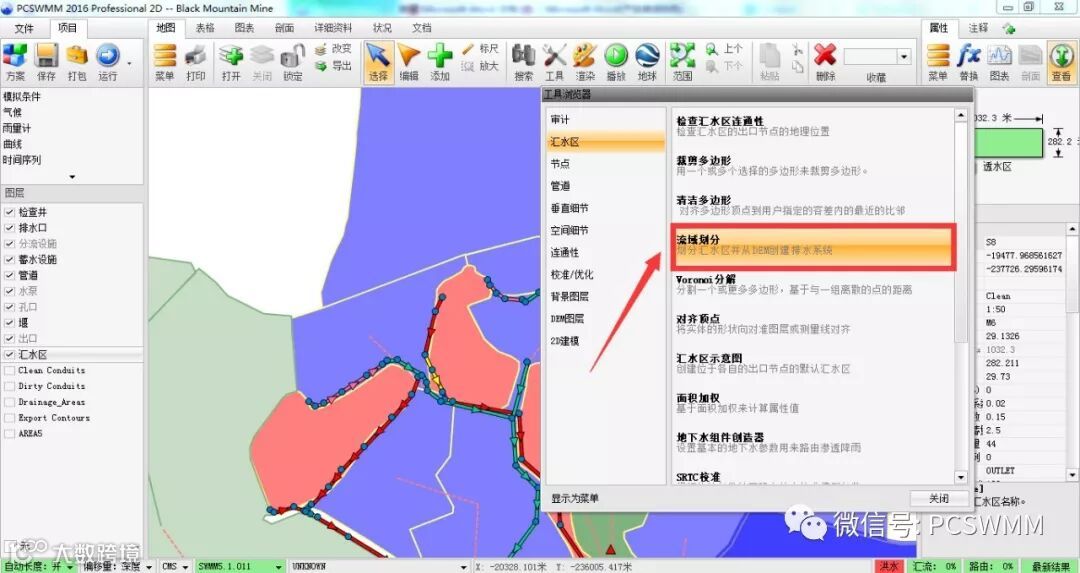

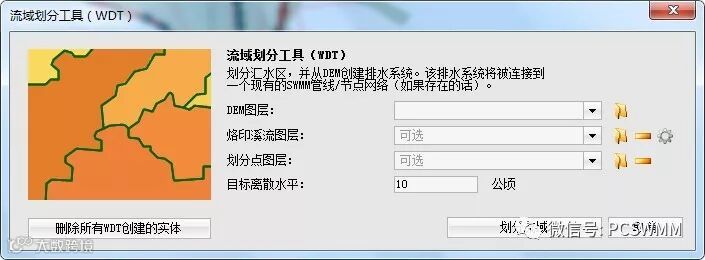

Guo and Urbonas (2009)方法在“流域划分”工具中使用。
其他方法
采用PCSWMM设置汇水区宽度的其他方法有：
直接输入宽度（转换到自动表达式改为计算流长），或手动输入，或使用替代表达式。
设置一个自动表达式来计算宽度。根据你确定的公式，使用其他属性（包括用户自定义的属性）来计算W 。

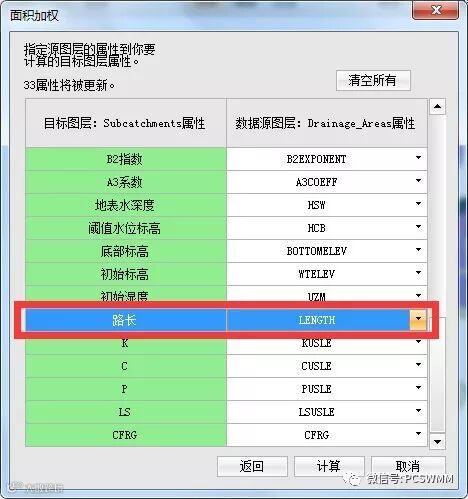

使用面积加权工具从背景图层中来设置汇水区宽度。

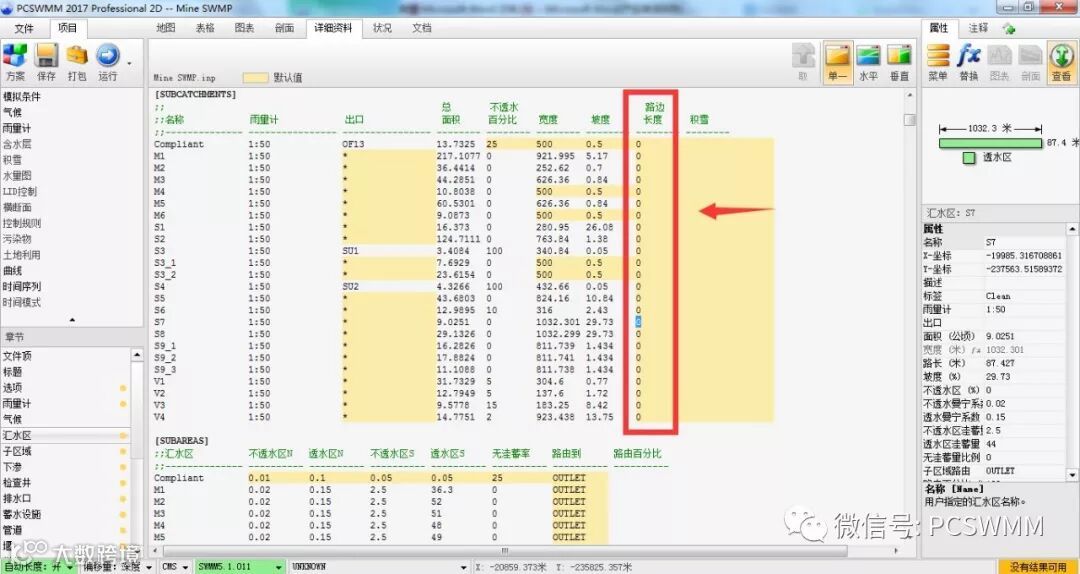

在所有情况下，SWMM5引擎都是使用宽度属性，如在详细资料面板中所示（流长不存储在SWMM5输入文件中）。
以上是今日分享内容，欢迎专家和同仁指正！
