Learning Part
什么是PoE？
PoE（Power over Ethernet）是指通过网线传输电力的一种技术，借助现有以太网通过网线同时为IP终端设备（如：IP电话、AP、IP摄像头等）进行数据传输和供电。
PoE又被称为基于局域网的供电系统(Power over LAN，简称PoL)或有源以太网( Active Ethernet)，有时也被简称为以太网供电。
为了规范和促进PoE供电技术的发展，解决不同厂家供电和受电设备之间的适配性问题，IEEE标准委员会先后发布了三个PoE标准：IEEE 802.3af标准、IEEE 802.3at标准、IEEE 802.3bt标准。
为什么需要PoE?
随着网络中IP电话、网络视频监控以及无线以太网设备的日益广泛，通过以太网本身提供电力支持的要求也越来越迫切。多数情况下，终端设备需要直流供电，而终端设备通常安装在距离地面比较高的天花板或室外，附近很难有合适的电源插座，即使有插座，终端设备需要的交直流转换器也难有位置安置。另外，在很多大型的局域网应用中，管理员同时需要管理多个终端设备，这些设备需要统一的供电和统一的管理，由于供电位置的限制，给供电管理带来极大的不便，以太网供电PoE则正好解决了这个问题。
PoE是一种有线以太网供电技术，使用于数据传输的网线同时具备直流供电的能力，有效解决IP电话、无线AP、便携设备充电器、刷卡机、摄像头、数据采集等终端的集中式电源供电。
关于茂睿芯PoE产品
高集成度的IEEE 802.3af/at 自主工作单口PSE控制器，最高支持Class4。为受电设备提供检测、分级、电流限制、负载断开检测等功能。产品内部集成80V 0.3Ω功率MOSFET和采样电阻，外围仅需少量元器件即可将普通的适配器改造成带PoE协议的PSE适配器。
· 支持IEEE 802.3af/at协议
· 单芯片支持30W，可配置成af和at
· 支持中跨和端跨，待机功耗0.2mA（中跨）
· 支持通过RESETb进行复位操作
· 支持LED状态指示
· 集成80V 0.3Ω功率MOSFET及采样电阻
· 单电源供电，全自主工作
具体应用如何一起来看看充电头网对这款产品的拆解吧！
Disassembly Report
前言
PoE30G-AT这款供电器的输出功率为53.5V 0.6A，供电标准为IEEE 802.3at，即包装的at后缀，支持为30W以下的设备供电，并且支持千兆速率。下面充电头网就带来这款腾达千兆以太网PoE供电器的拆解，看看内部的做工用料。
Tenda千兆AT标准以太网PoE供电器开箱

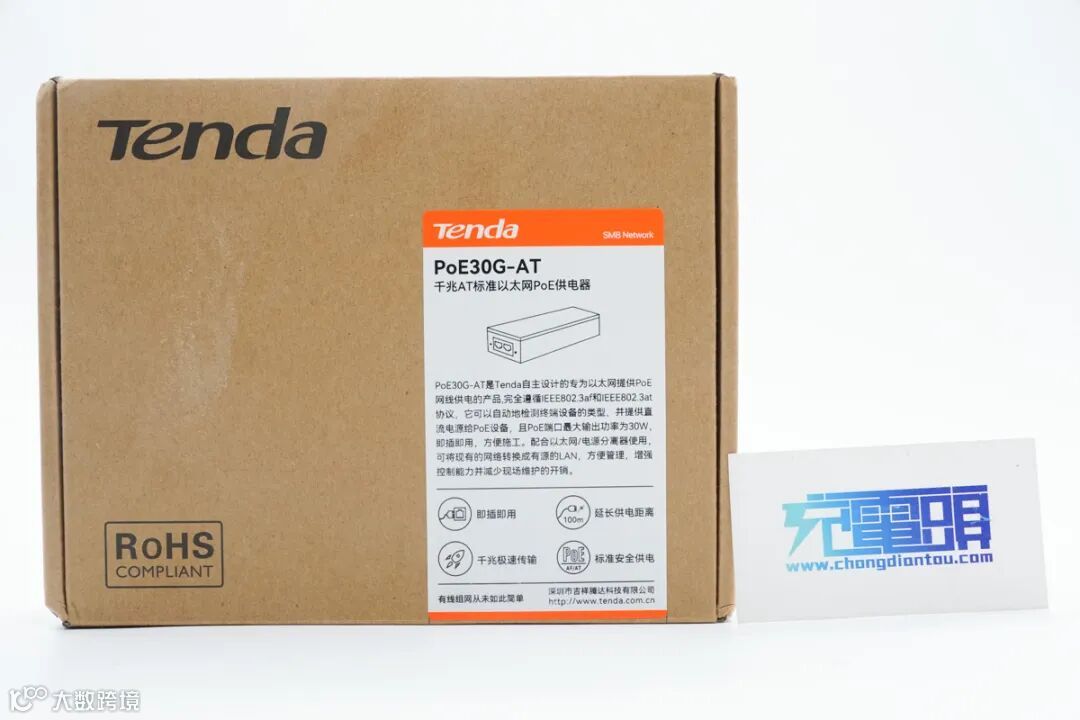

产品采用牛皮纸盒包装，顶面贴有产品信息贴纸，印有这款供电器品牌、名称、型号、卖点以及相关描述。

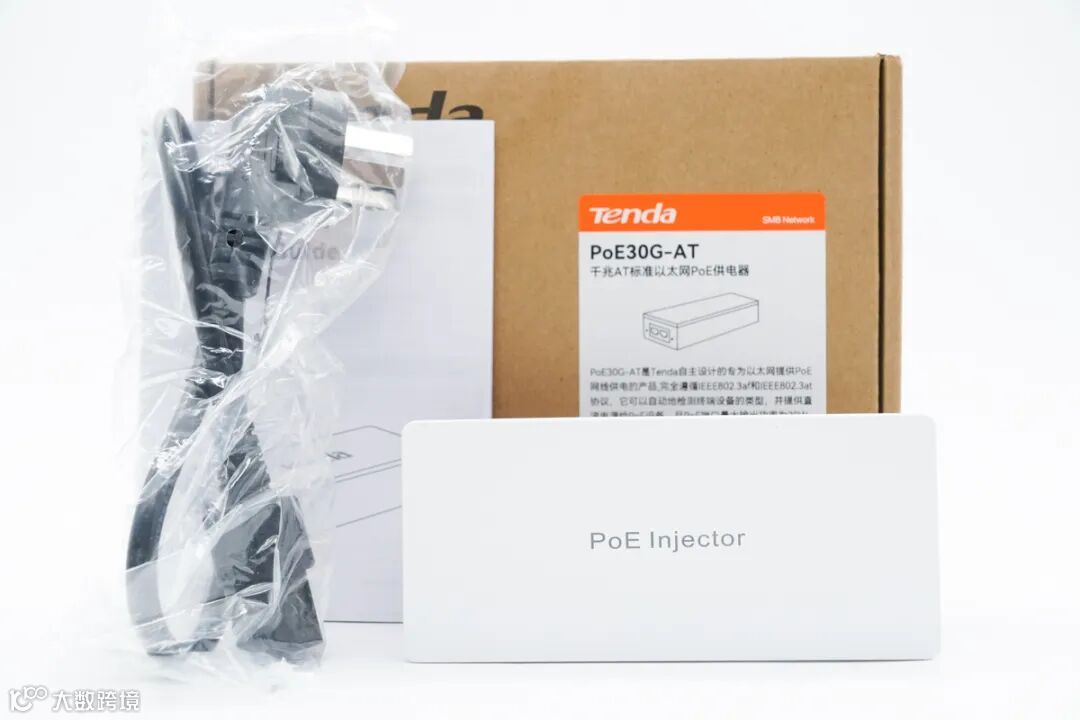

包装内含电源线、供电器以及使用说明书。
电源线两端分别为三脚插头和品字插头，线缆规格为10A 250V~。
Tenda千兆AT标准以太网PoE供电器为长方体造型，主体采用白色磨砂外壳，边缘过渡明显。

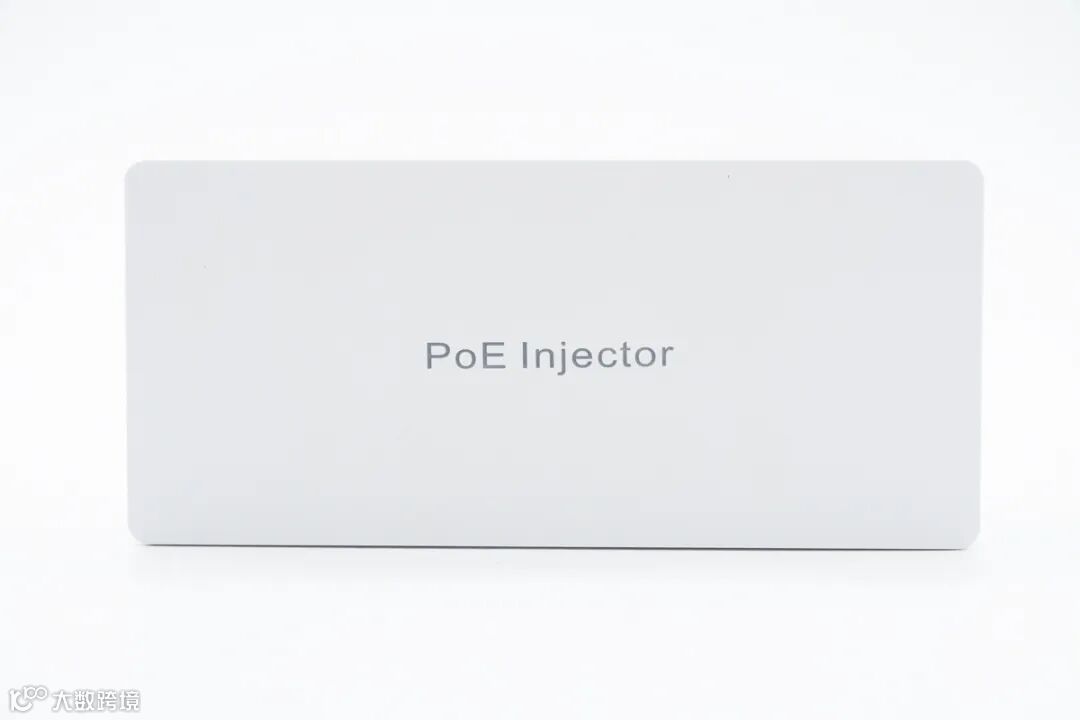

机身顶面印有PoE Injector字样。

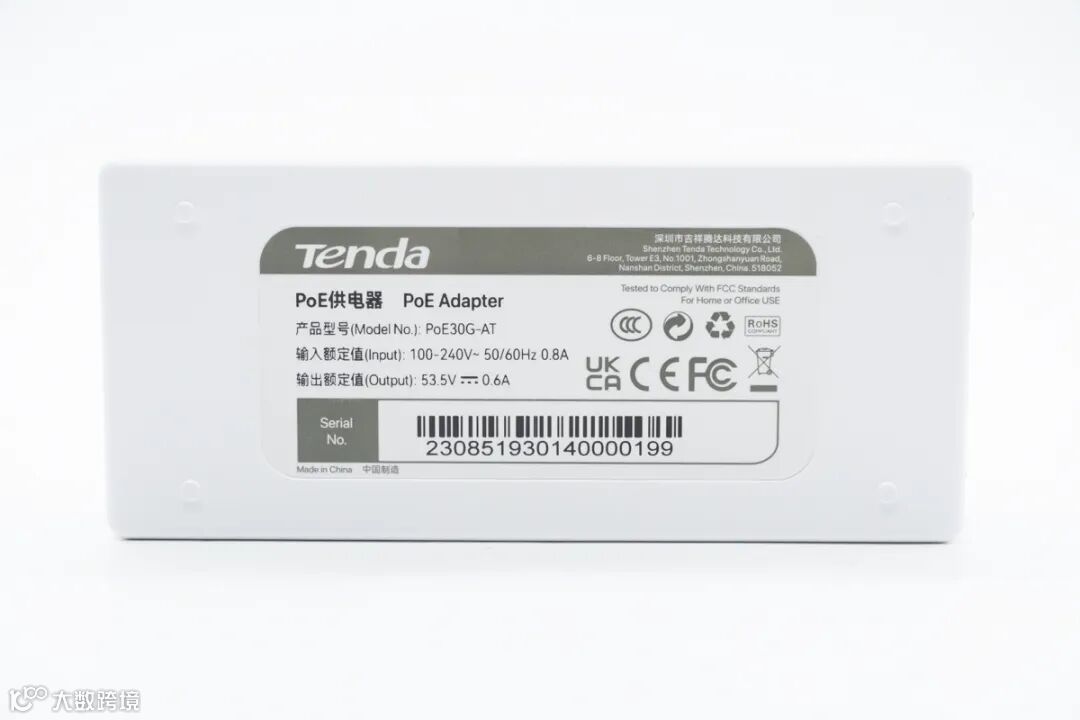

底部贴有供电器铭牌贴纸，从贴纸可以看出供电器通过了CCC、CE、FCC等认证。

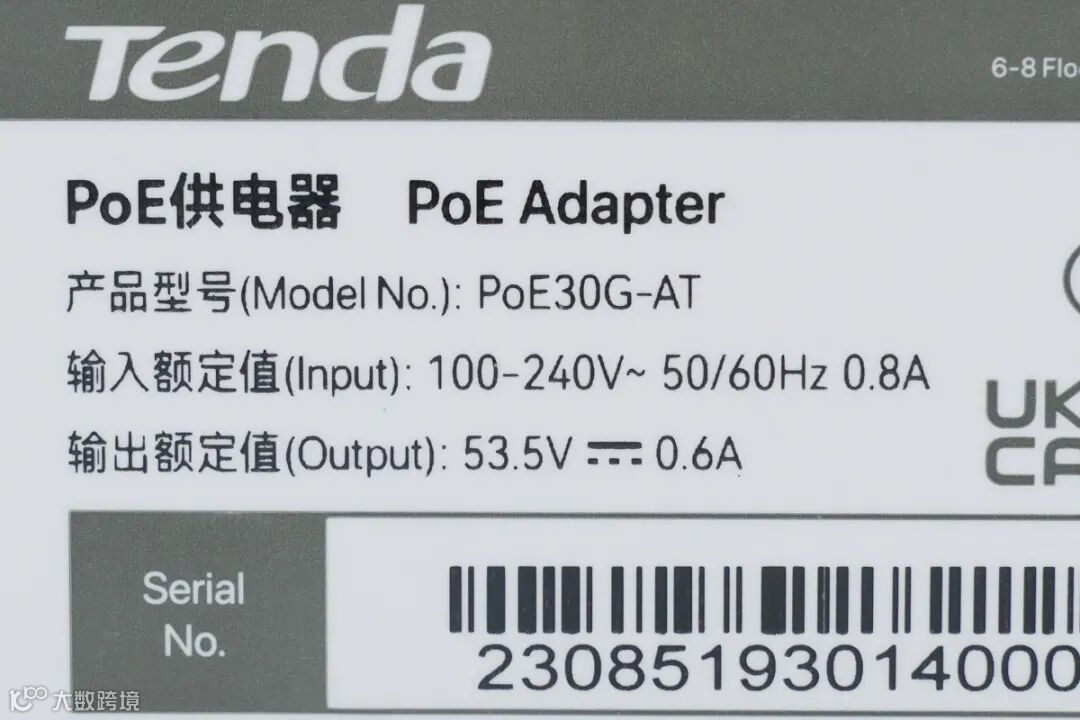

Tenda千兆AT标准以太网PoE供电器型号为PoE30G-AT，额定输入100-240V~50/60Hz 0.8A。额定输出53.5V 0.6A，功率为32.1W。

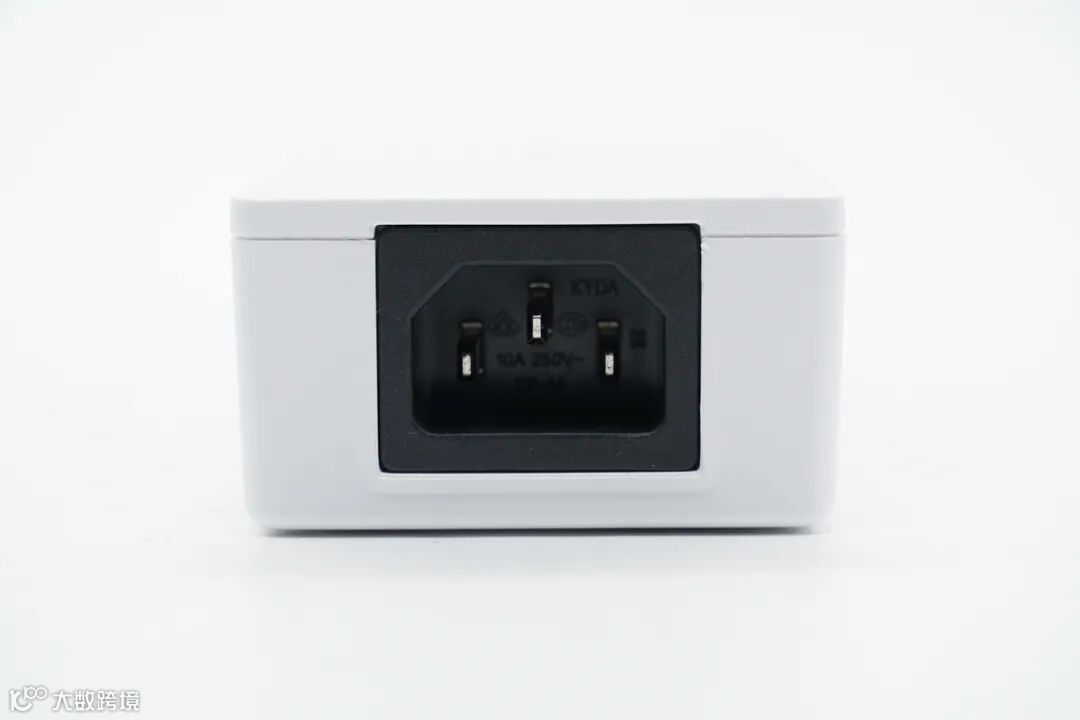

输入端采用黑色品字母座，独立模块设计。

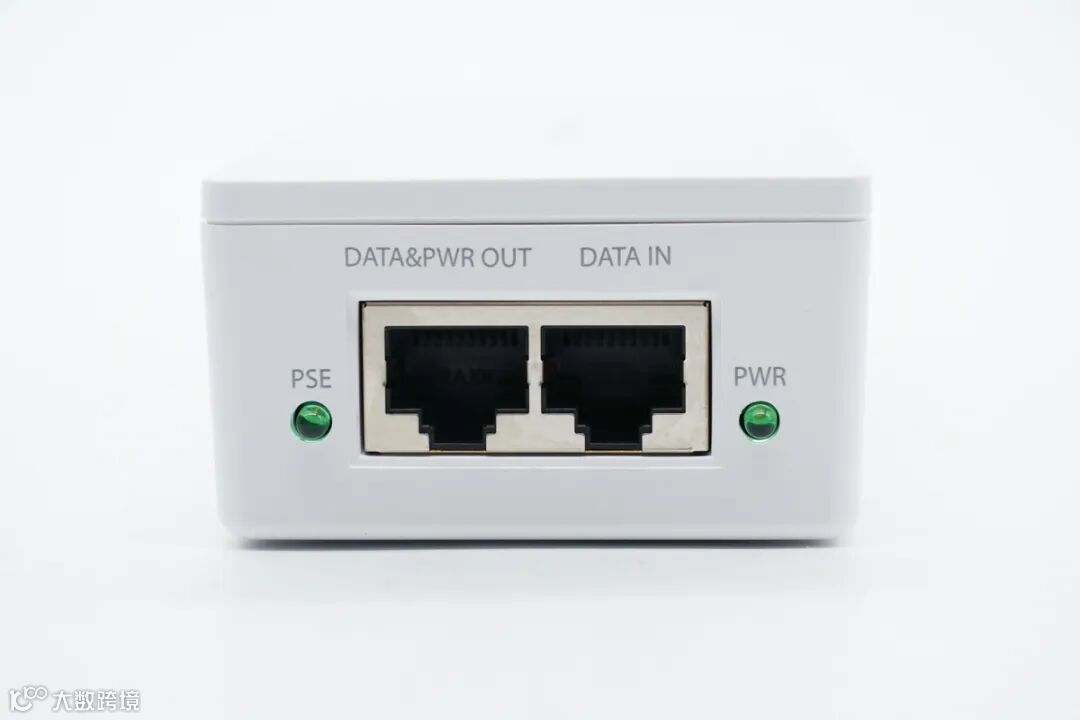

另一端设有两个RJ45网线插口，并配有相应的指示灯，接口旁印有输入输出区别使用标识。
测得电源线长度约为52.5cm。

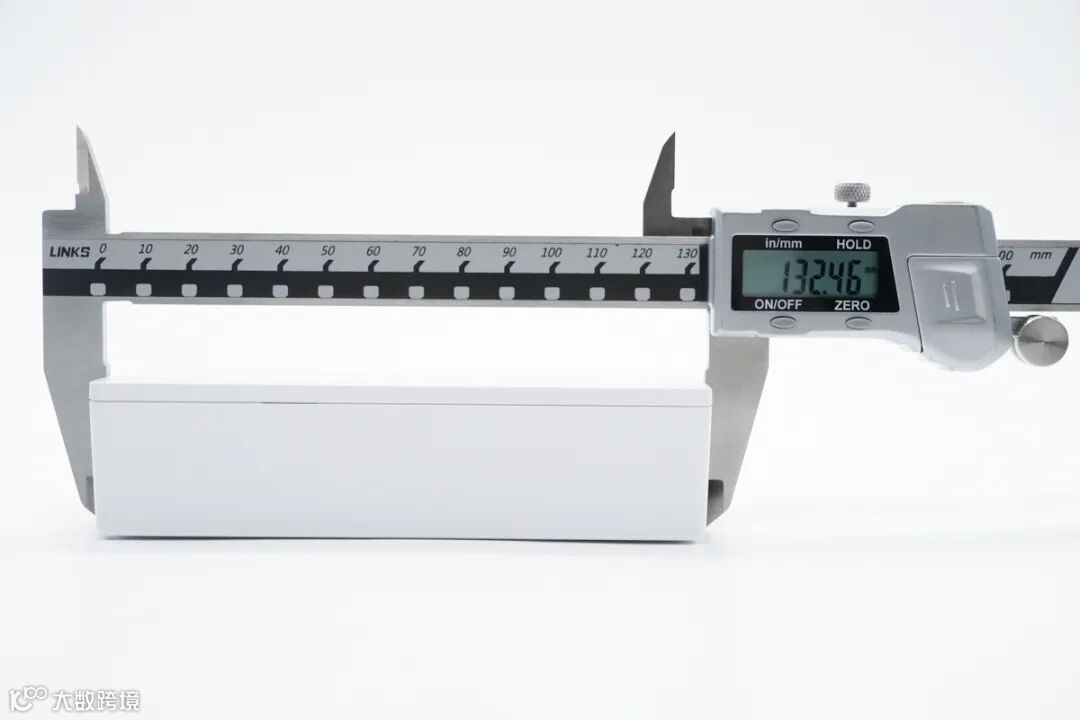

测得供电器机身长度为132.46mm。
宽度为60.44mm。

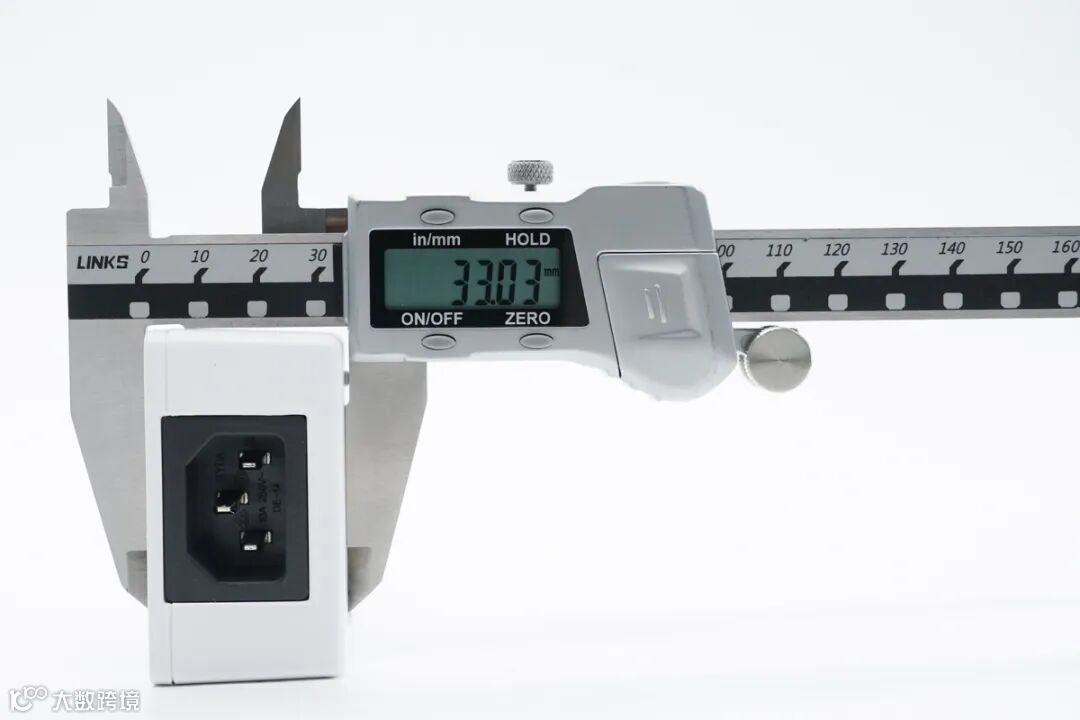

厚度为33.03mm。

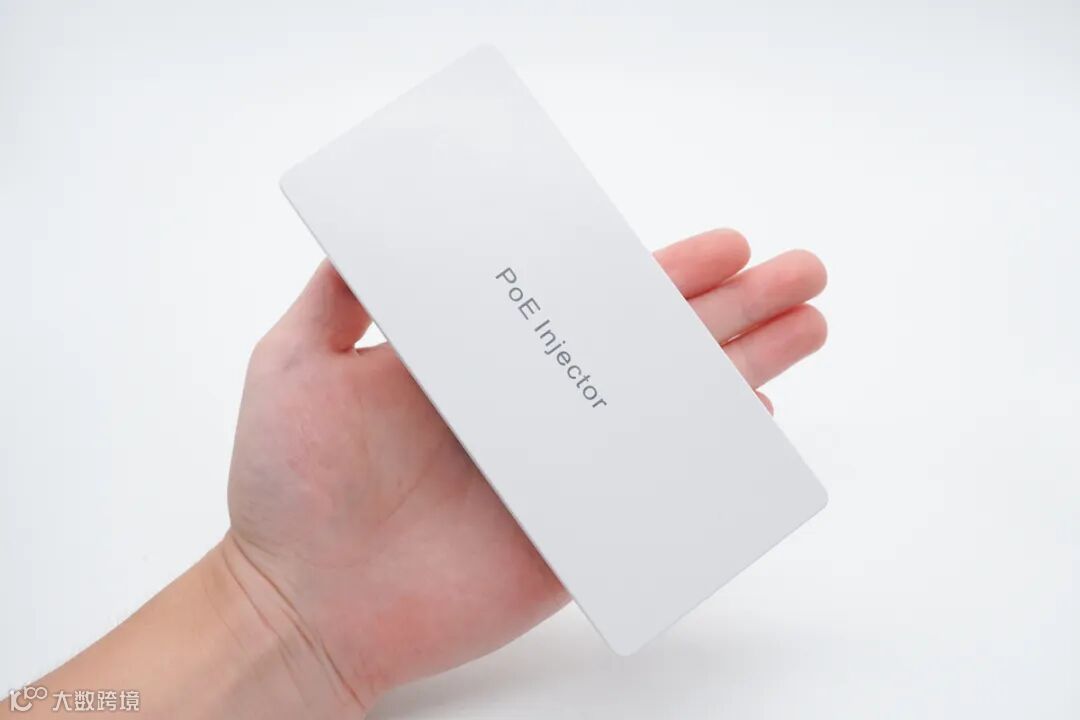

供电器拿在手上的大小直观感受。

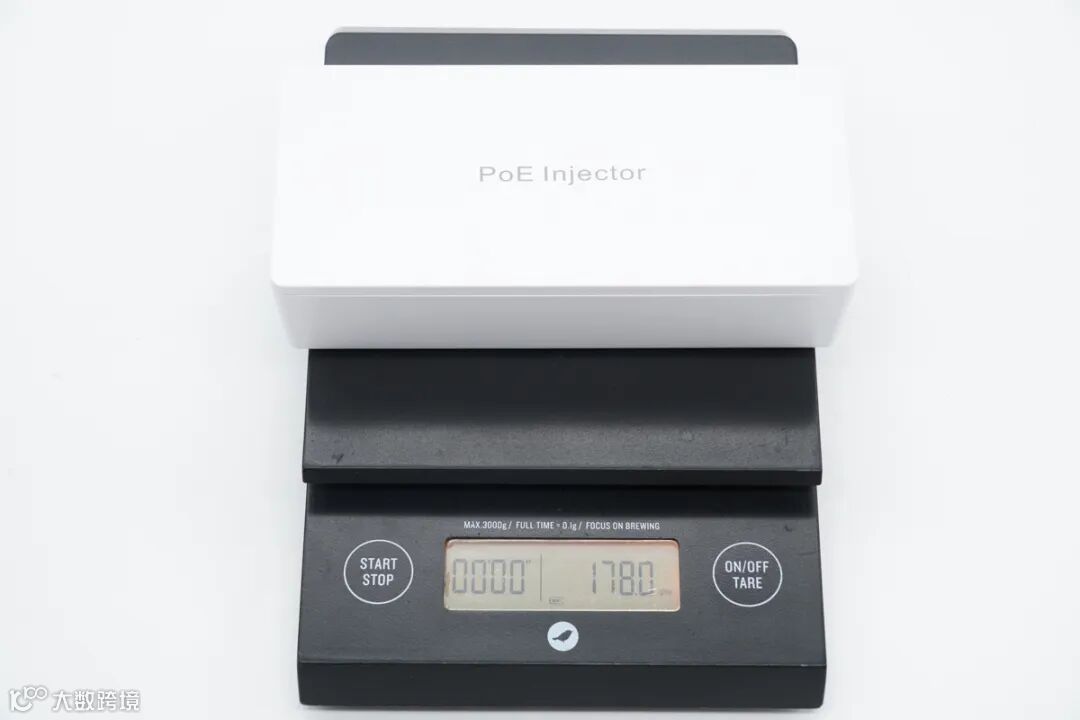

另外测得供电器净重约为178g。

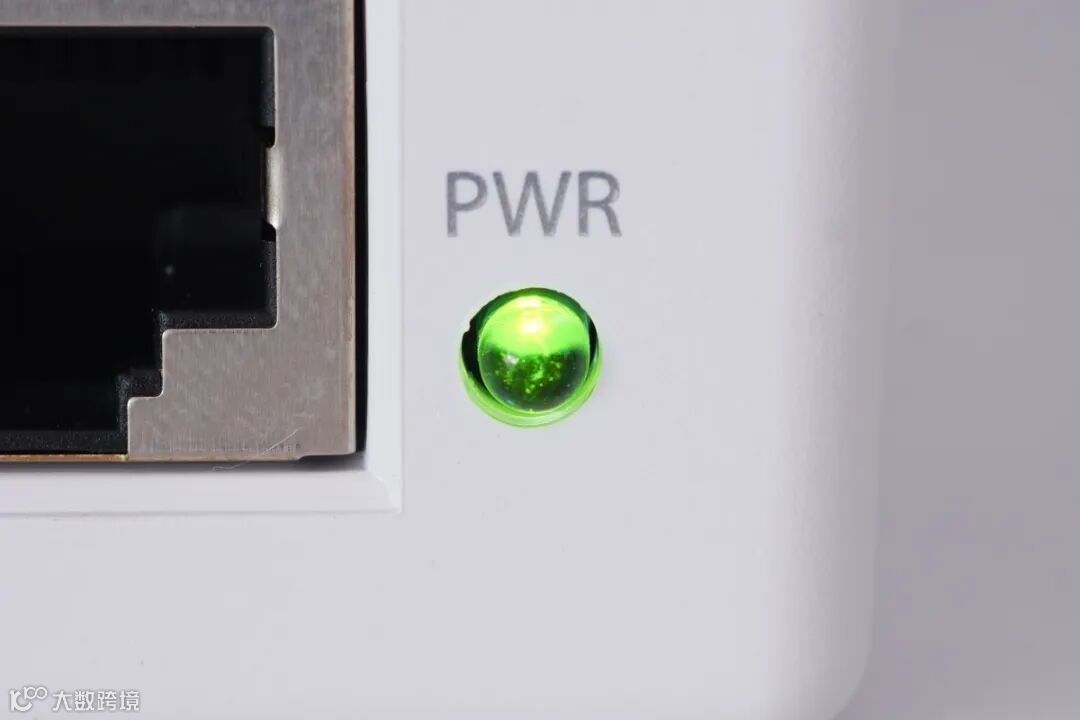

通电状态下，PWR指示灯亮绿光。
Tenda千兆AT标准以太网PoE供电器拆解

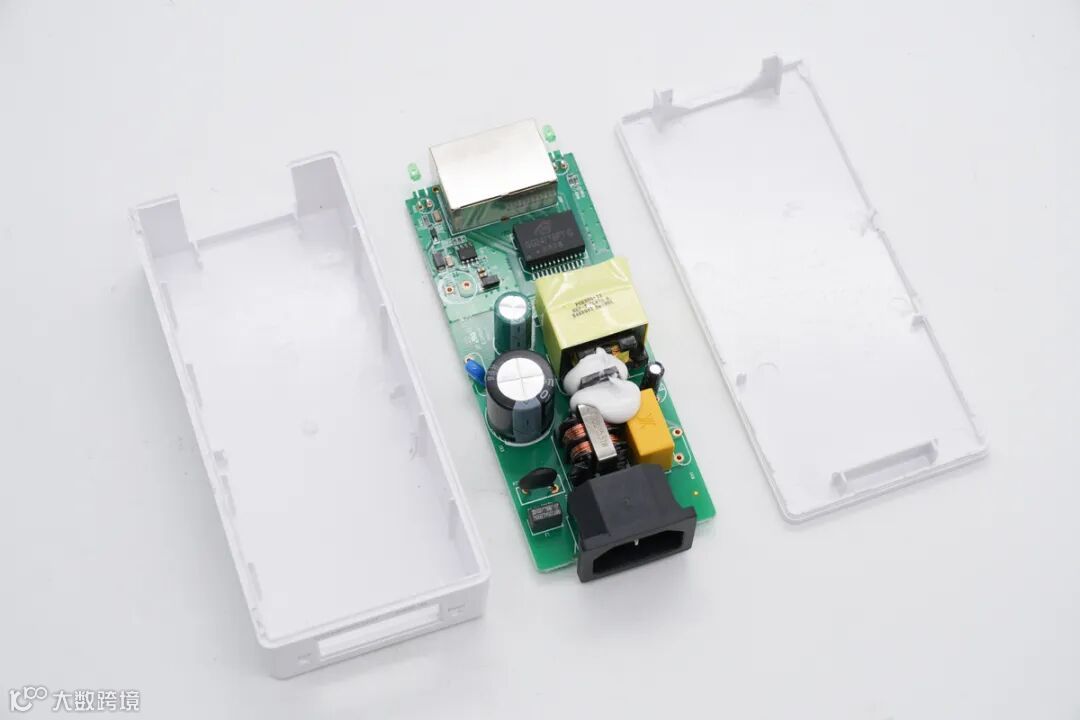

供电器外壳采用超声波焊接，通过外壳接缝撬开外壳。

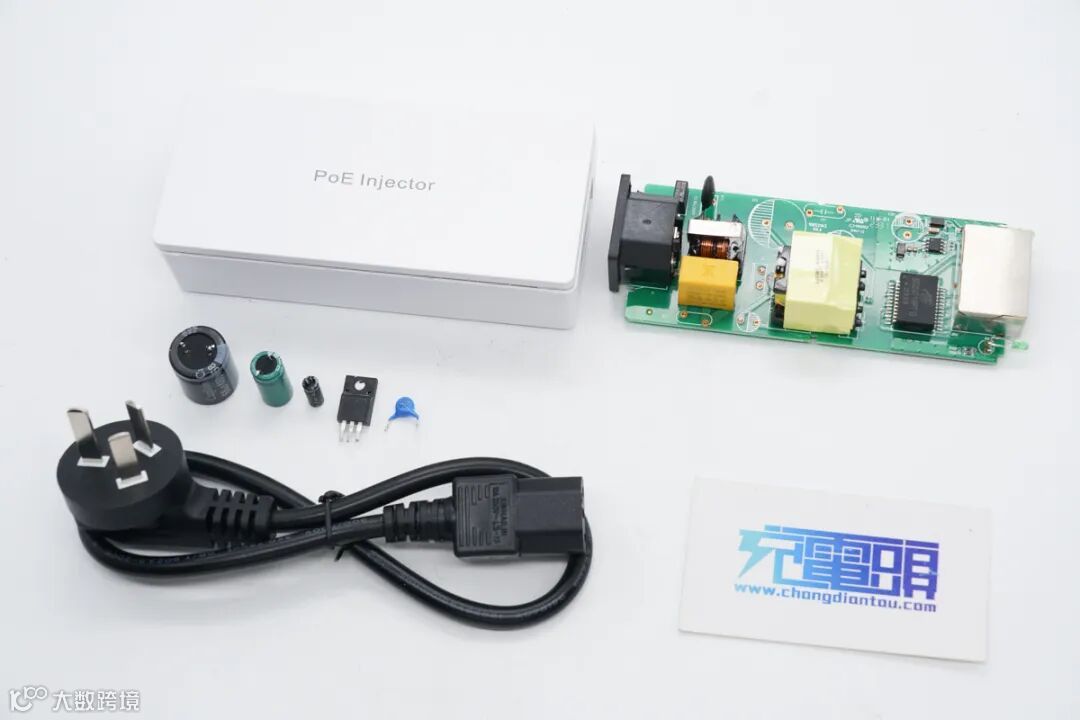

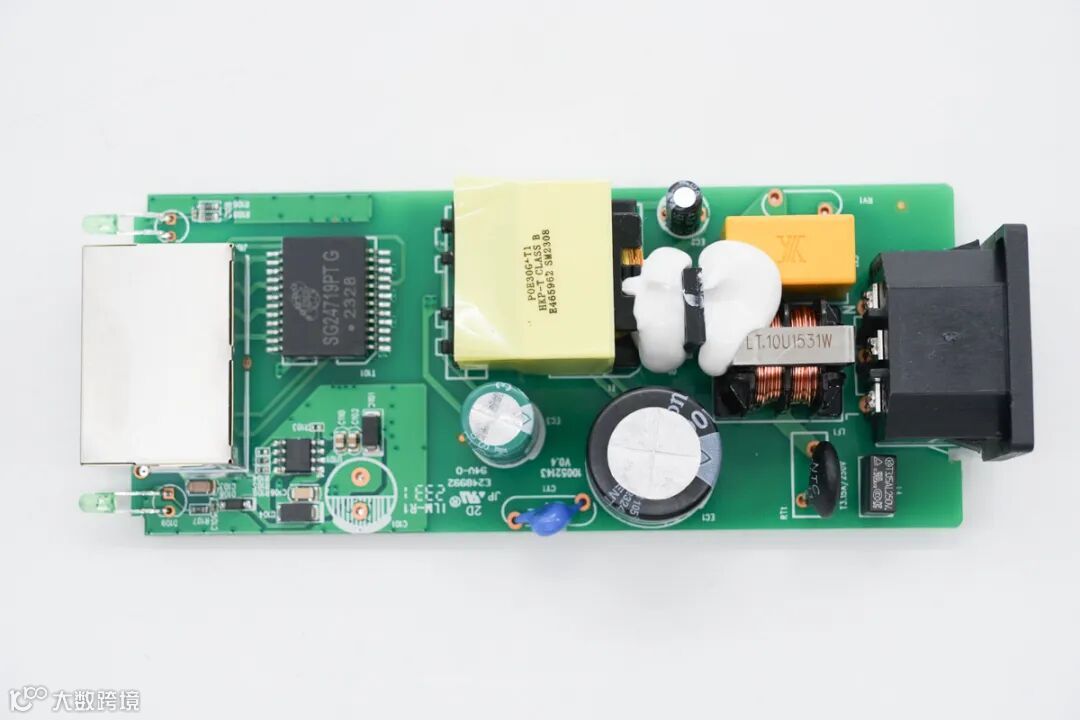

PCBA模块正面一览，右侧为交流输入端，焊接电源输入插座，保险丝，NTC浪涌抑制电阻，安规X2电容，共模电感。向左焊接高压滤波电容，开关管和变压器。左侧焊接网络接口，LED指示灯，网络变压器和PoE供电芯片。

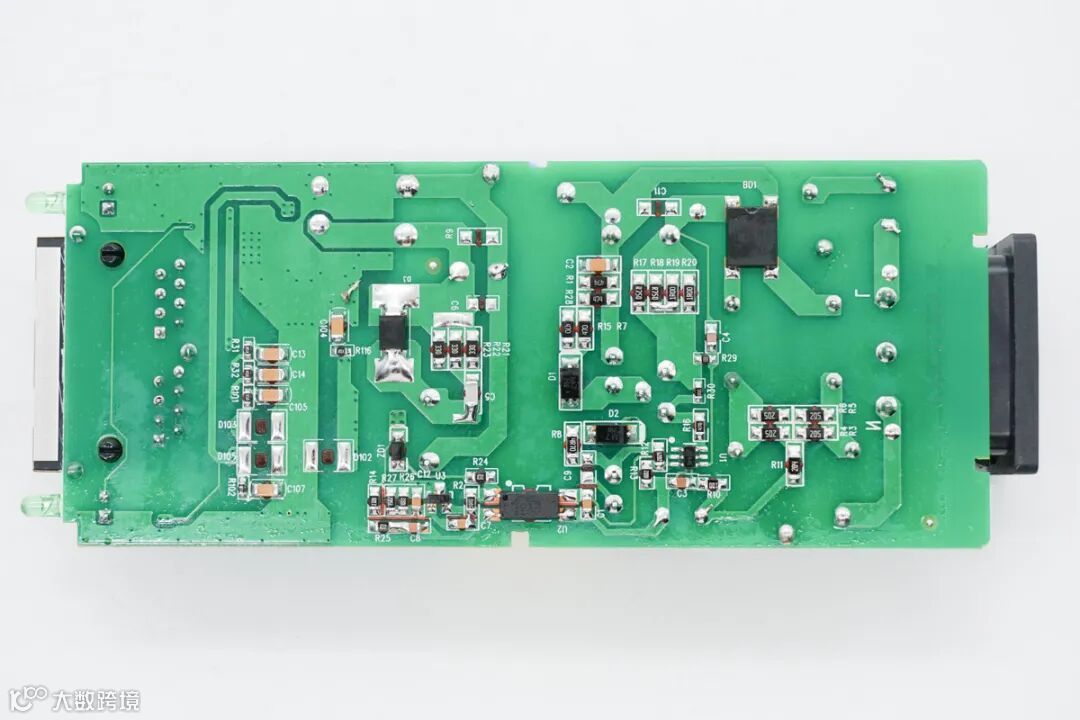

PCBA模块背面焊接整流桥，初级主控芯片，反馈光耦和整流管。

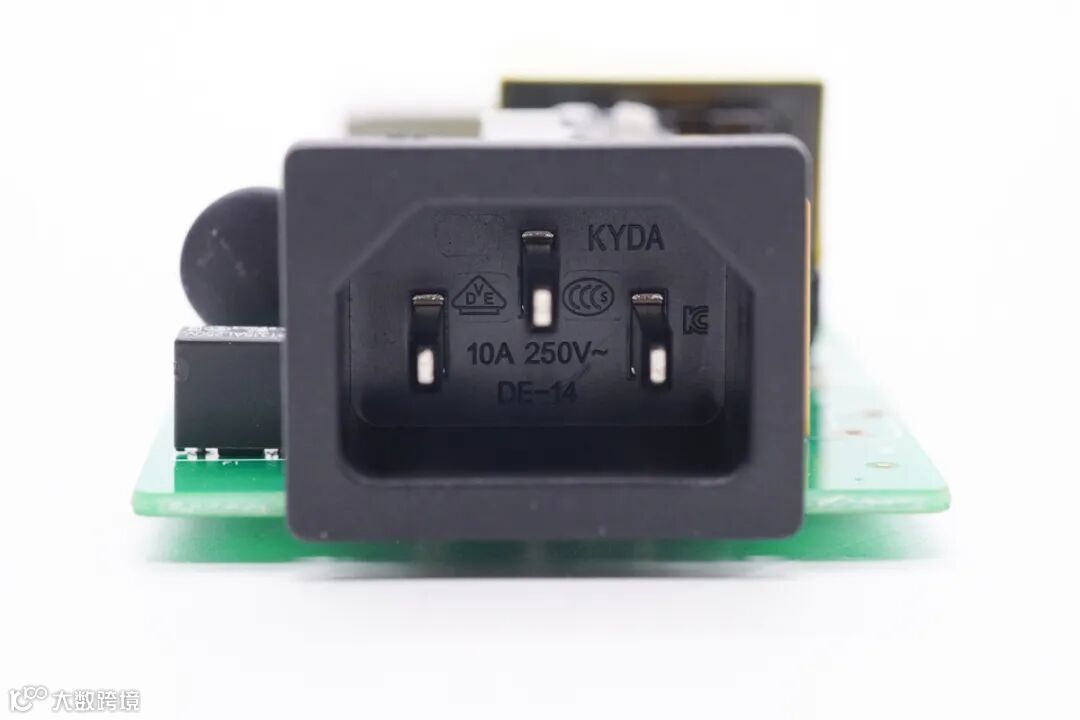

输入端焊接电源插座。
输入端保险丝规格为3.15A 250V。

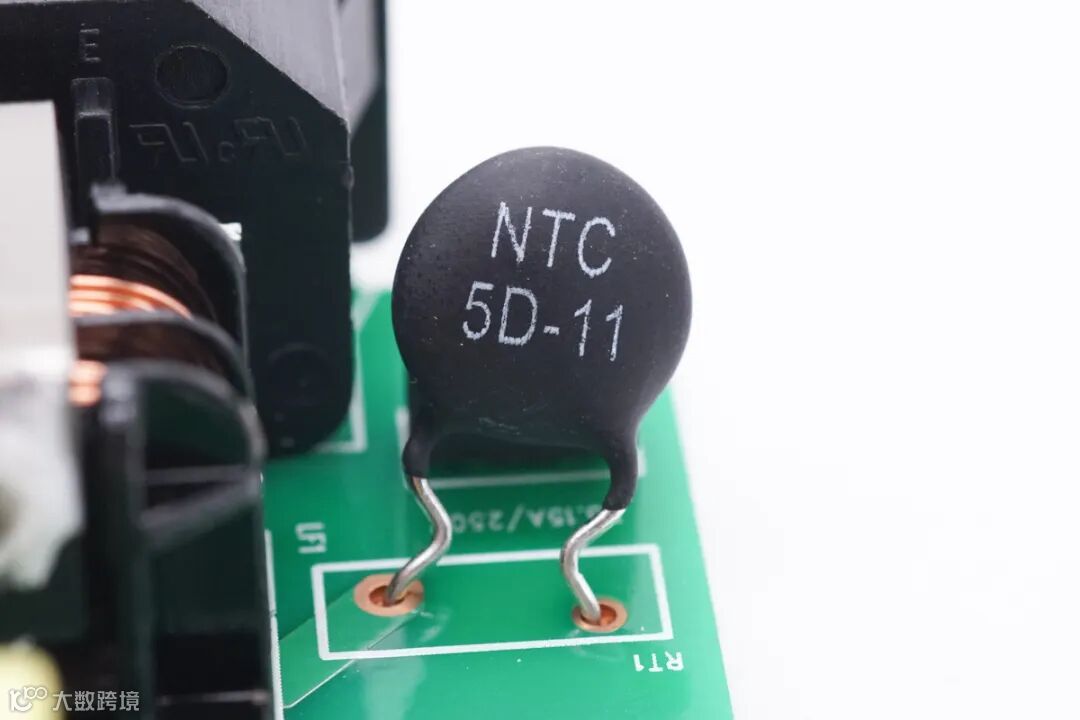

NTC浪涌抑制电阻规格为5D-11。

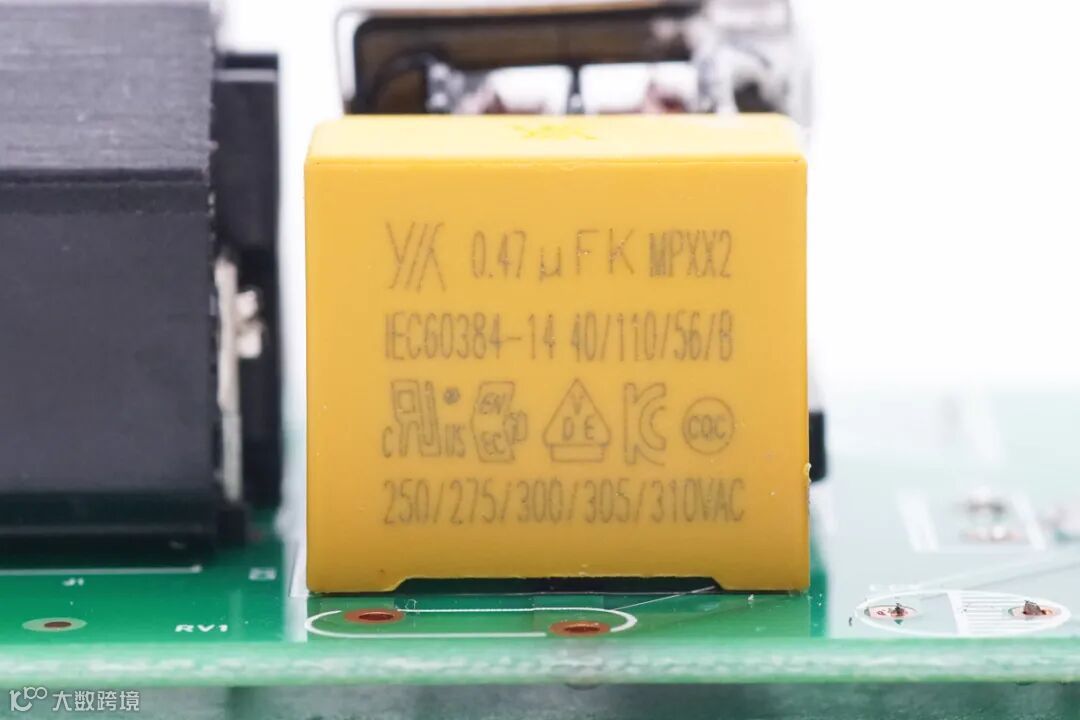

安规X2电容规格为0.47μF。
安规X2电容放电电阻特写。

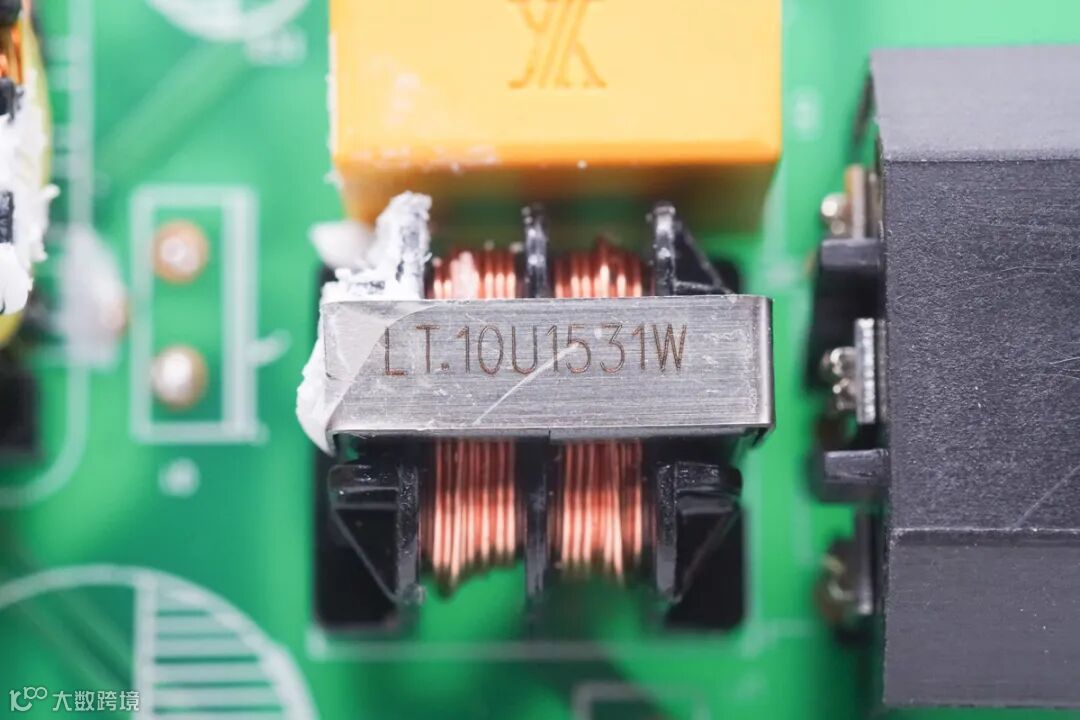

共模电感采用绝缘框架绕制。
整流桥来自PY平伟，型号TMBF310，规格为3A 1000V。

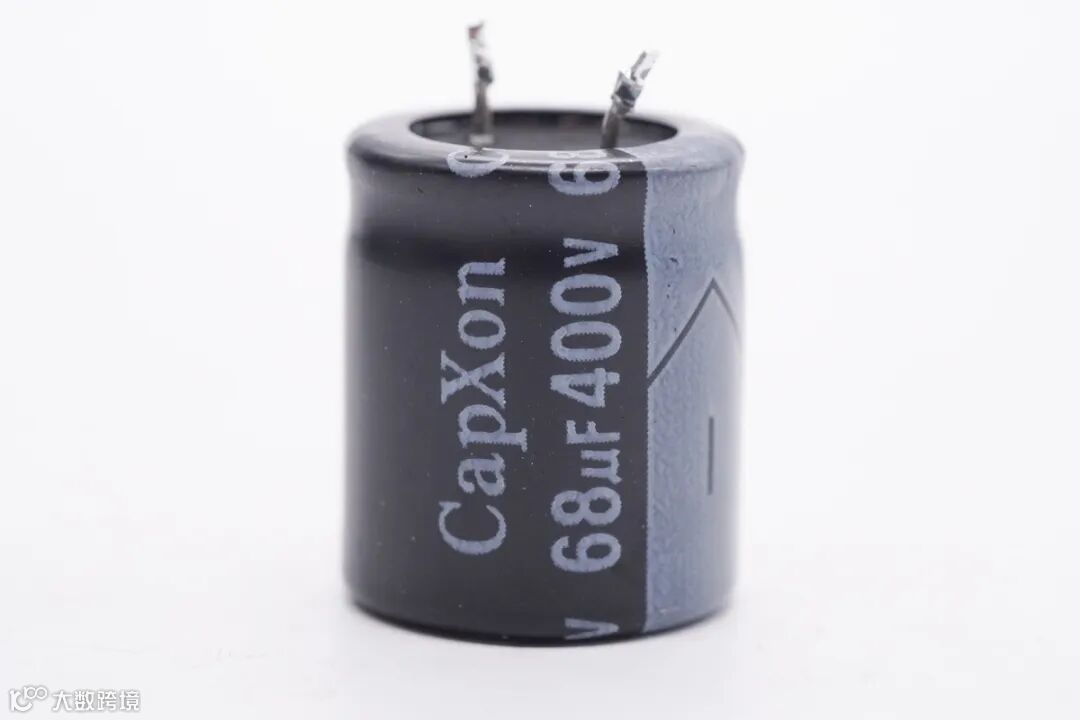

高压滤波电容来自丰宾，规格为68μF400V。

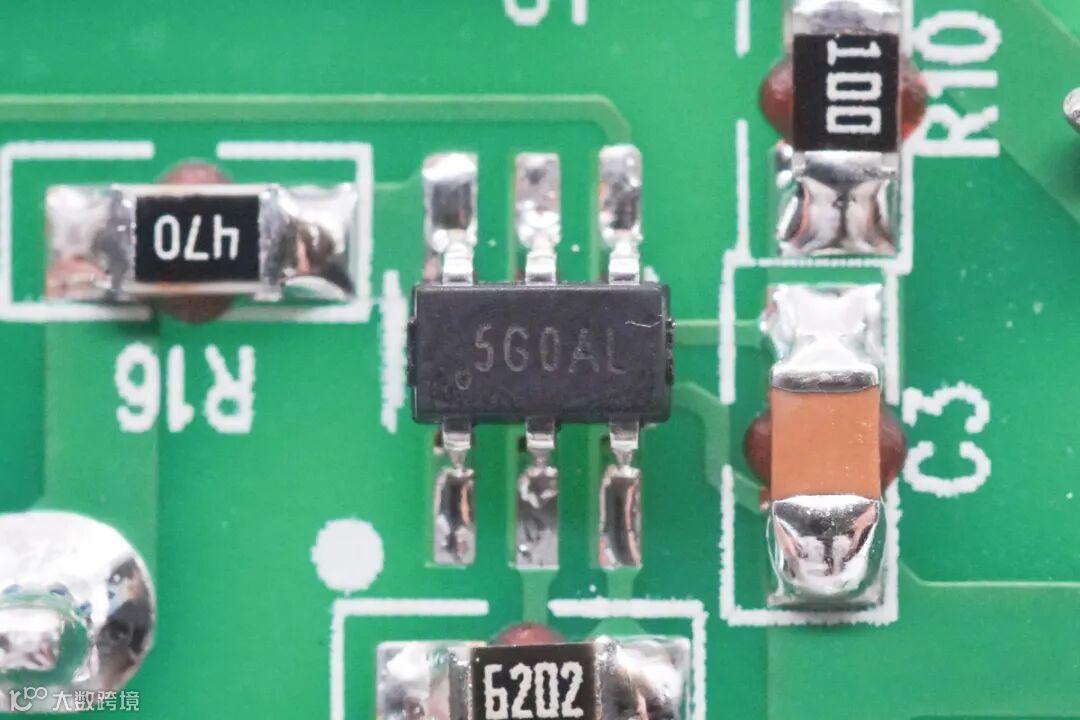

电源主控芯片丝印5G0AL，采用SOT23-6封装。

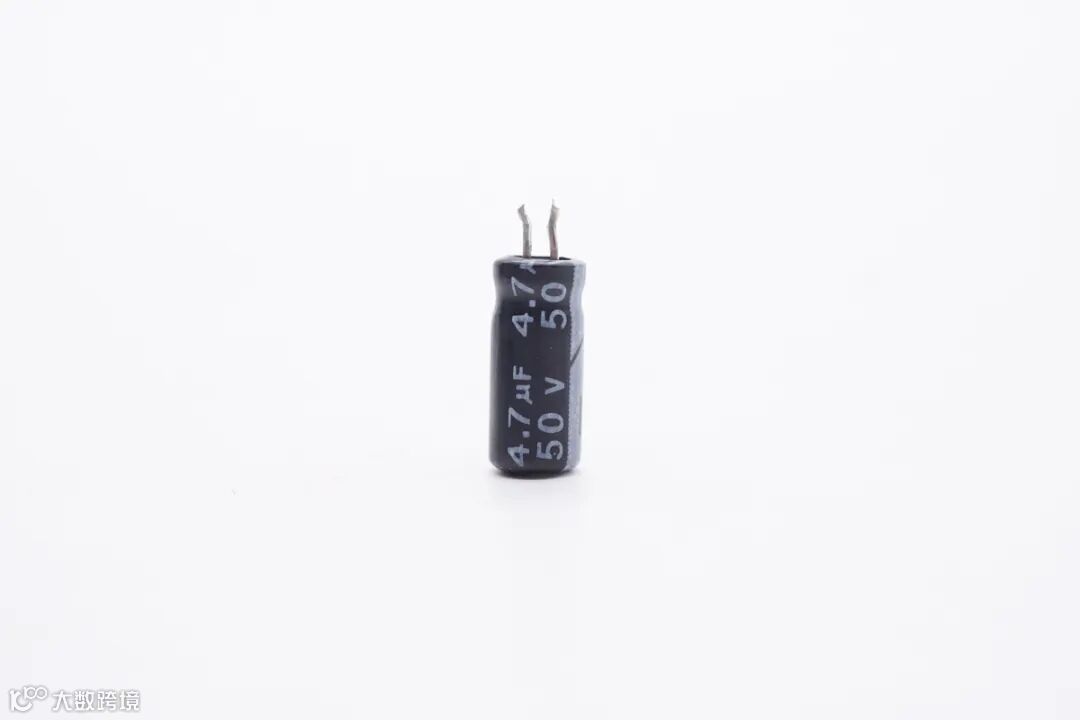

为主控芯片供电的滤波电容规格为4.7μF 50V。

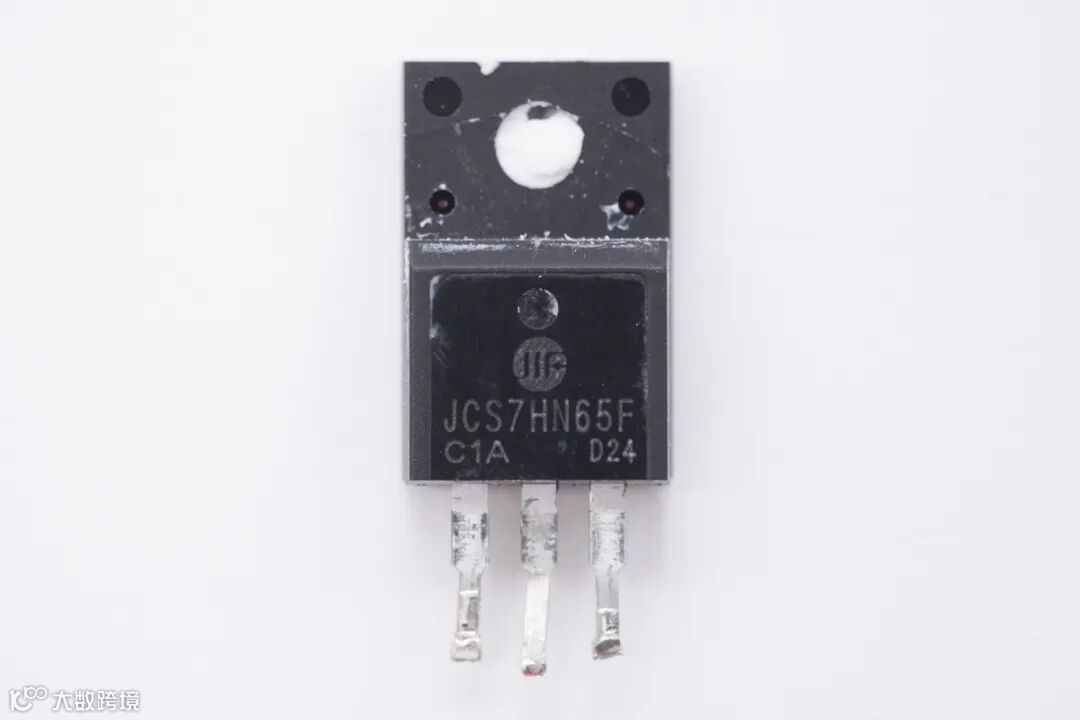

初级开关管来自吉林华微，型号JCS7HN65C，是一颗耐压650V，导阻1.05Ω的NMOS，采用TO220F封装，并打胶加强散热。

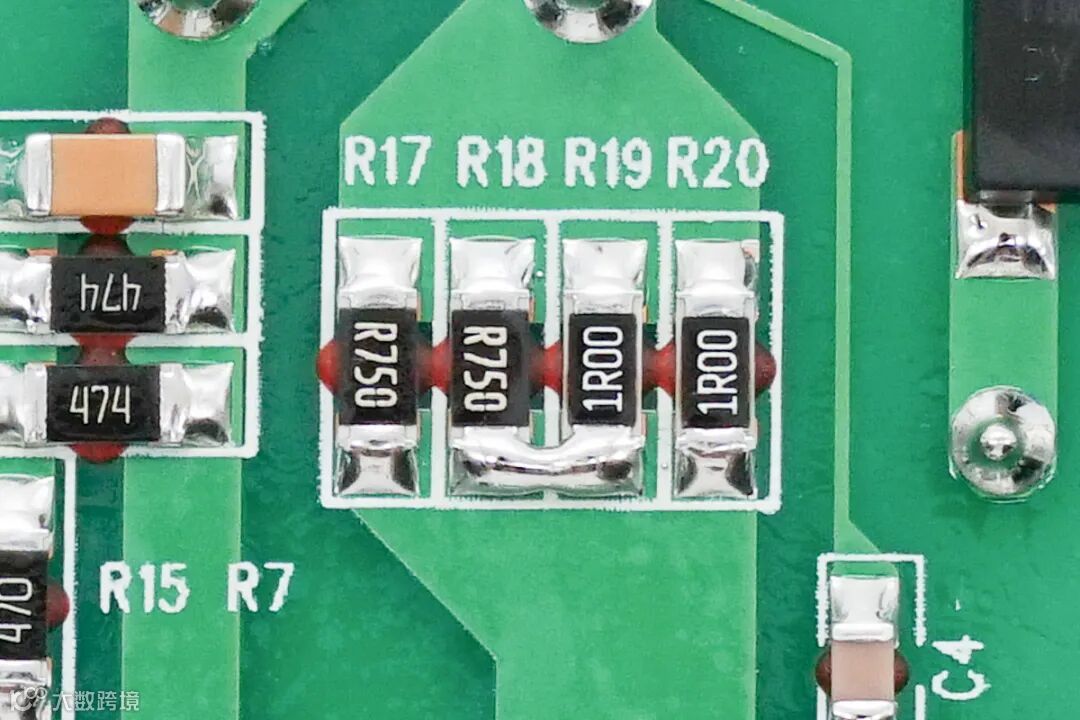

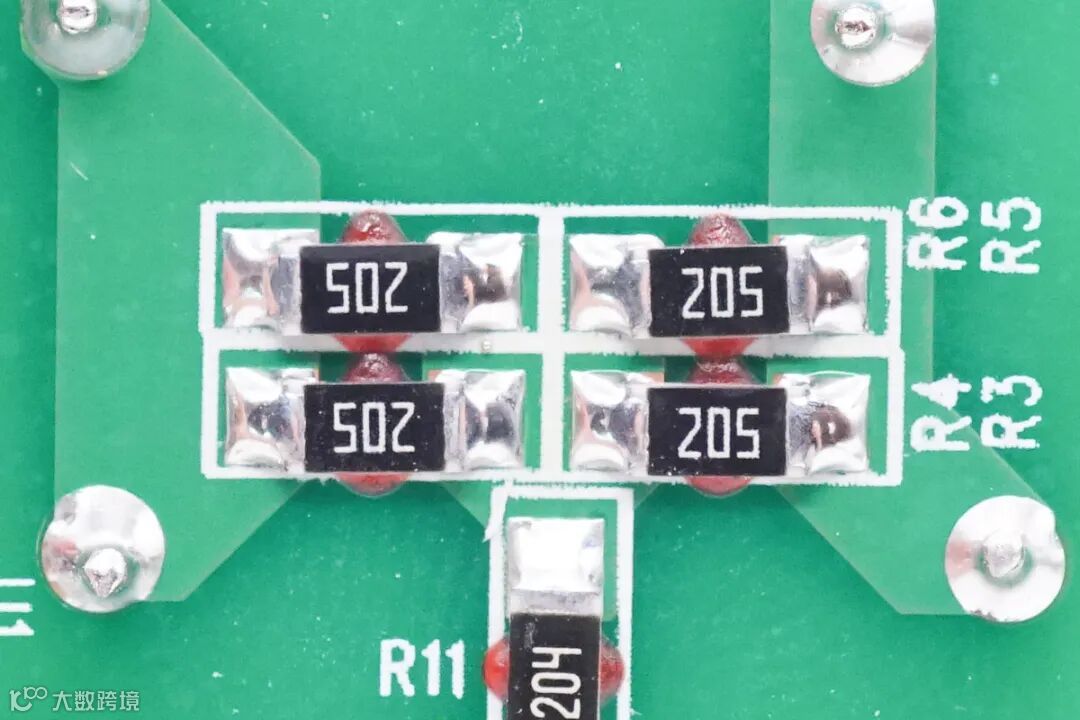

四颗取样电阻并联用于检测开关管电流。

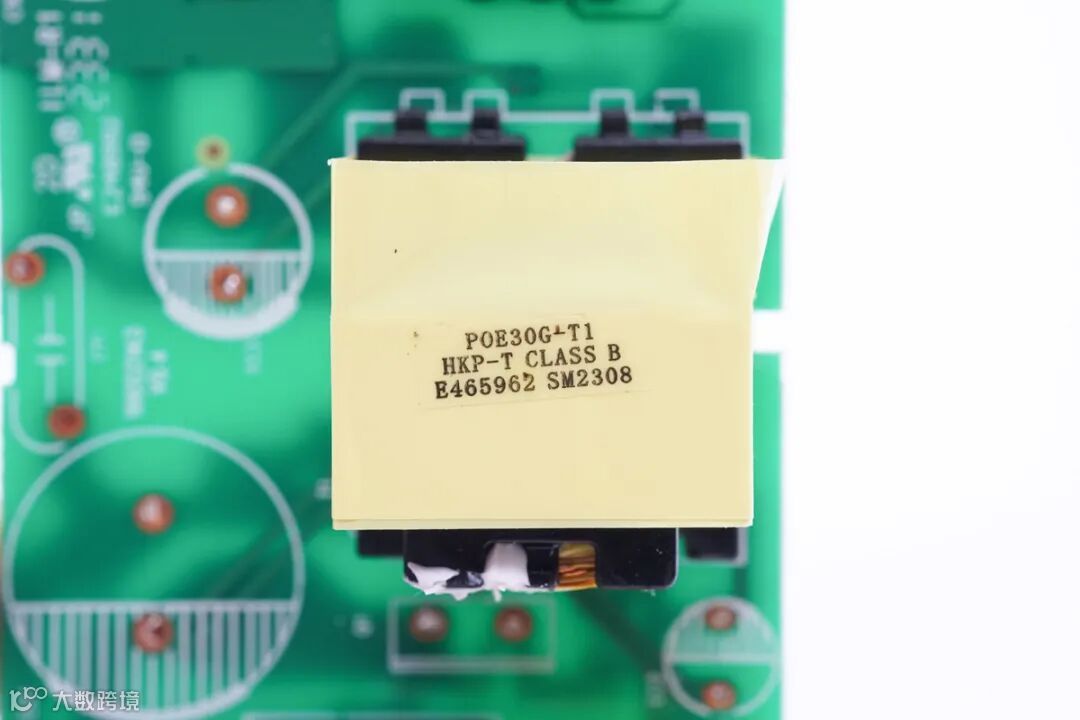

变压器磁芯标注POE30G-T1字样。

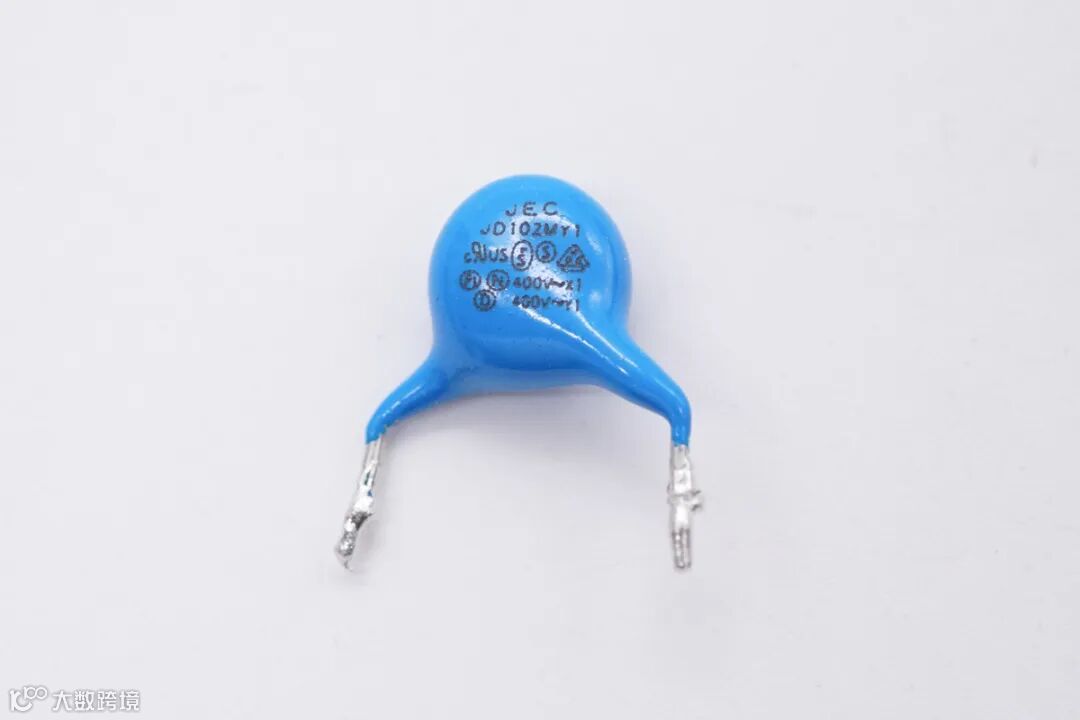

蓝色Y电容来自JEC智旭电子。

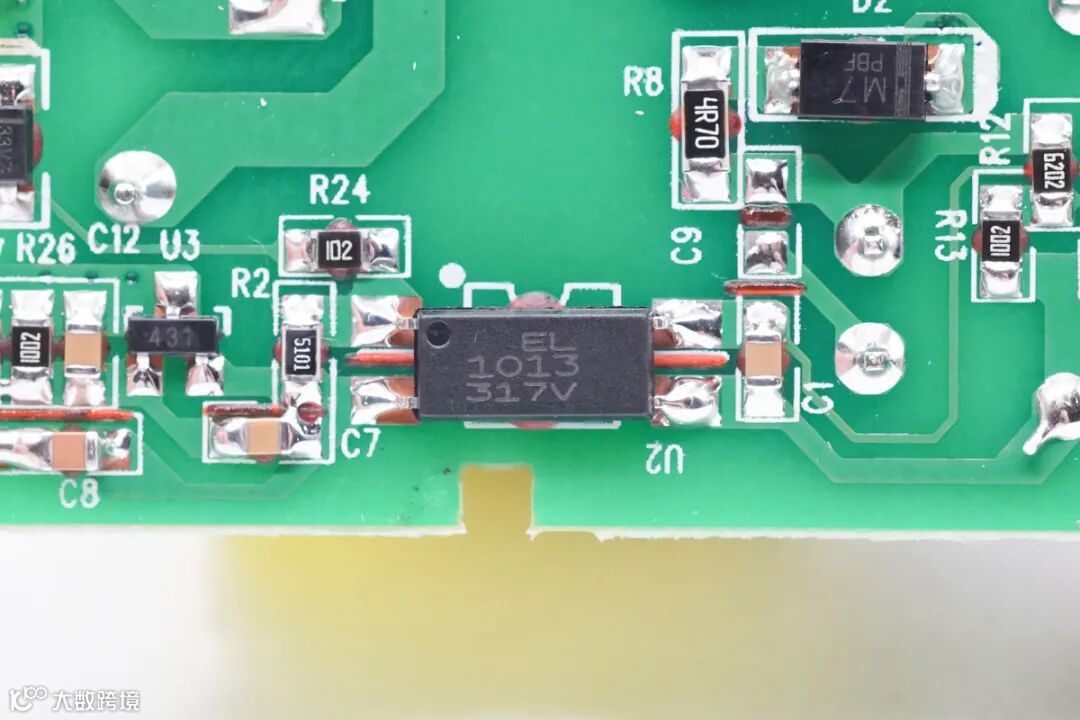

亿光 EL1013光耦用于输出电压反馈。

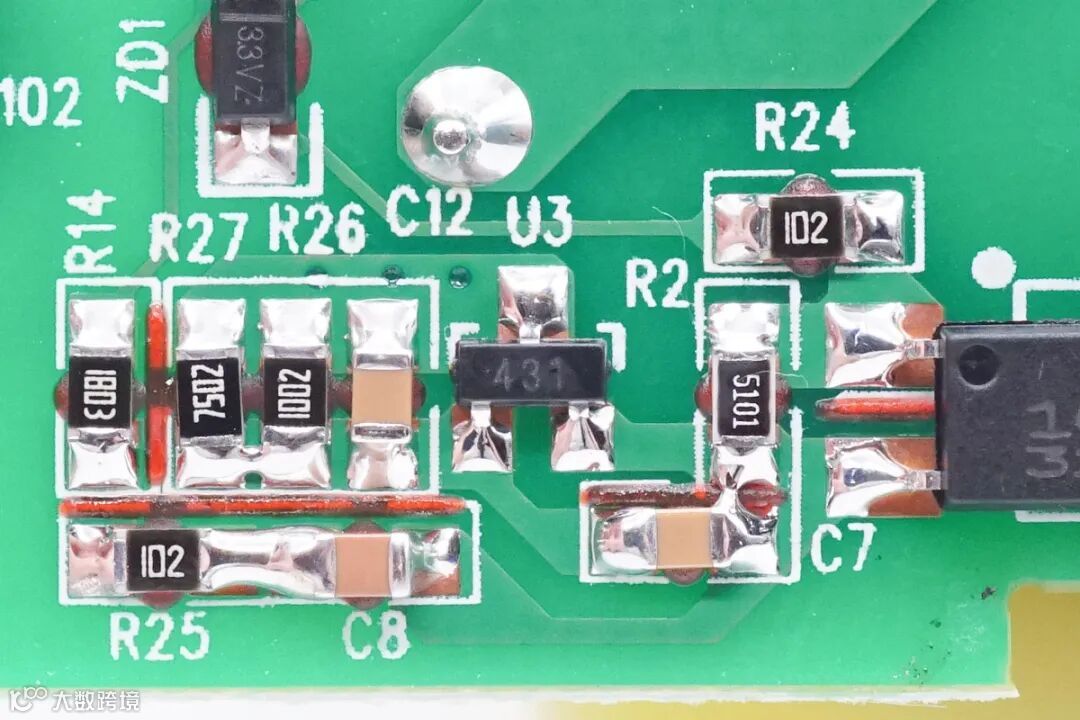

431电压基准配合光耦用于输出稳压。

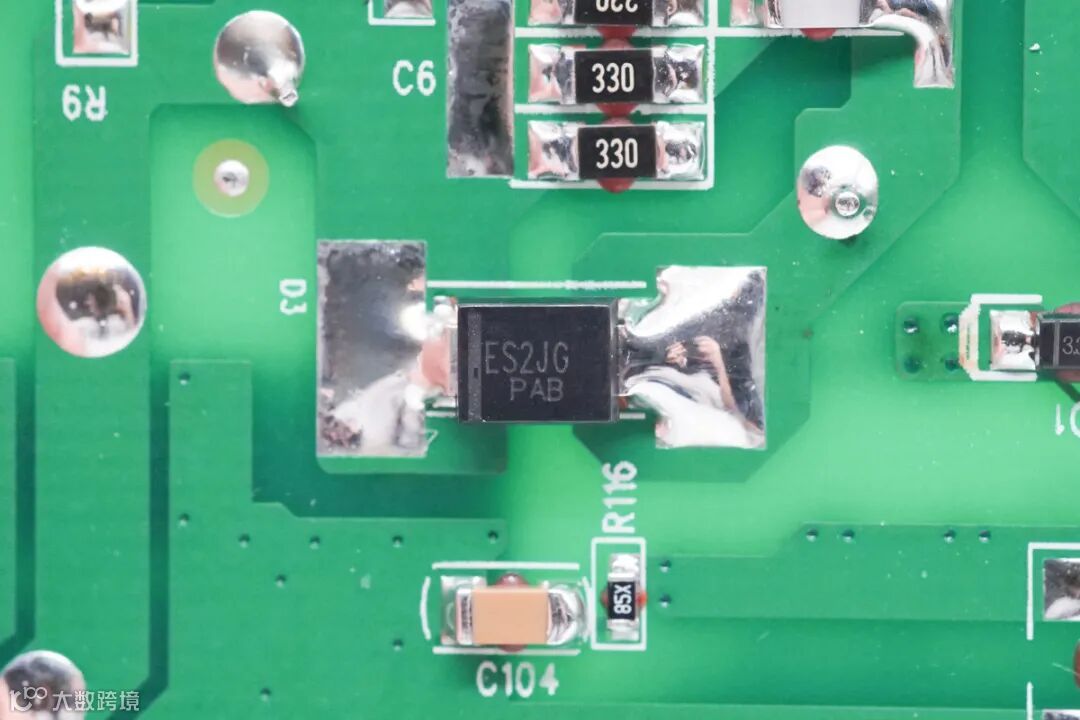

整流管型号ES2JG，规格为2A 600V。
与整流管并联的RC吸收电路特写。

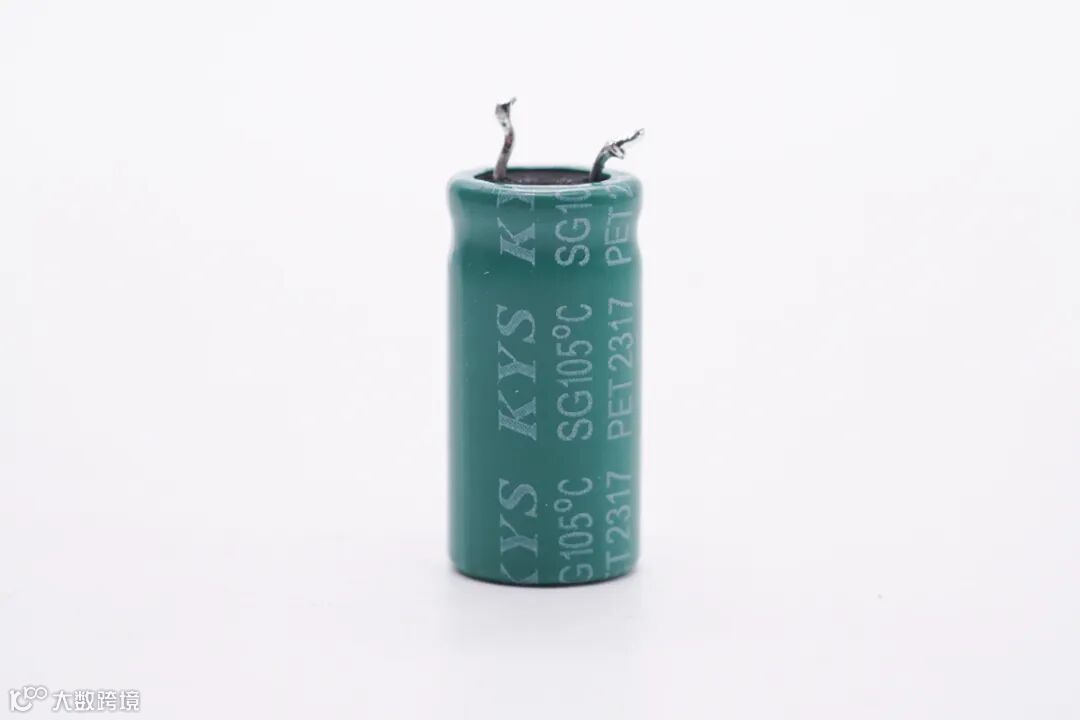

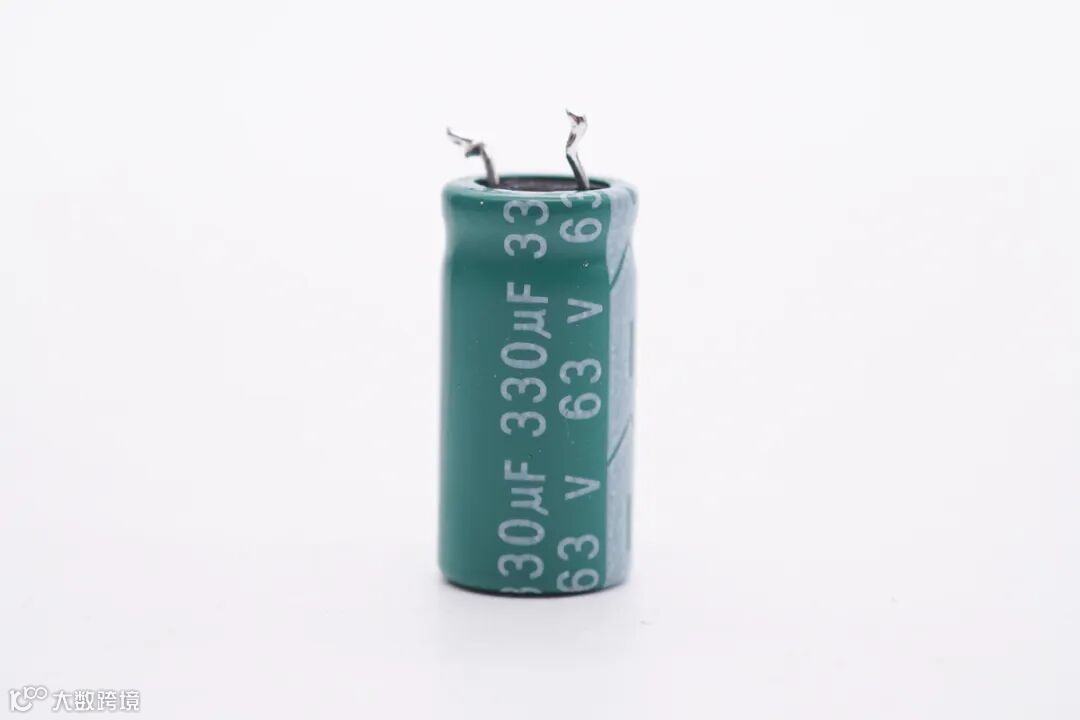

输出滤波电容来自KYS康诚达，为SG系列高频低阻产品。
规格为330μF 63V。

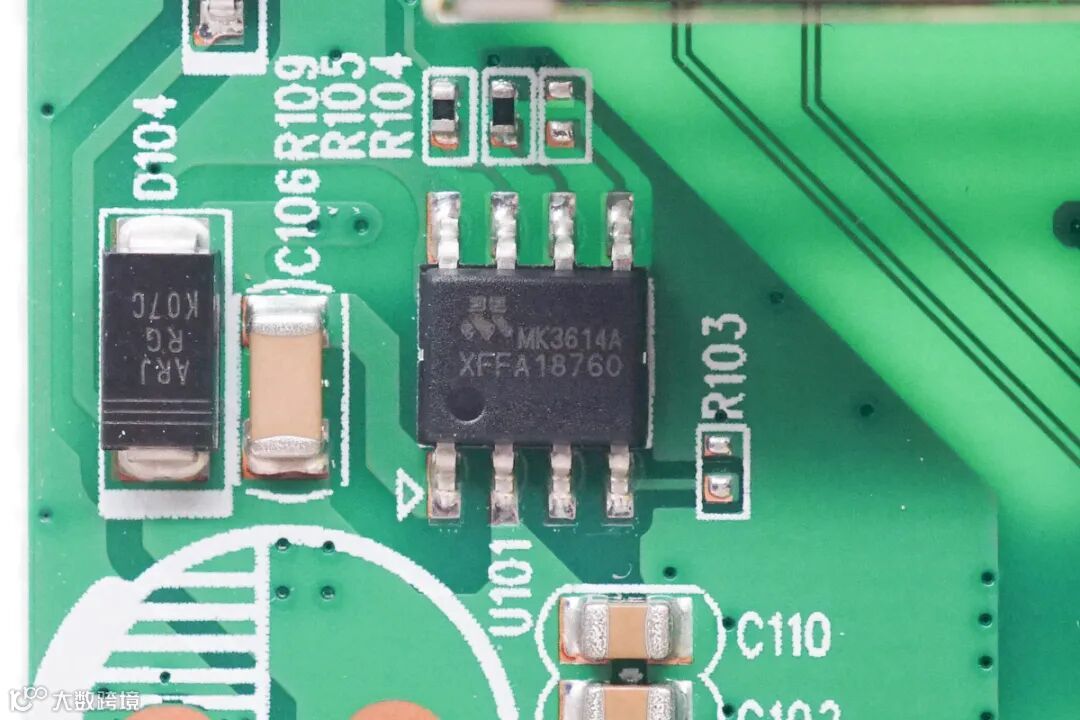

PoE供电控制芯片来自茂睿芯，型号MK3614，是一颗高集成度单芯片以太网供电控制器，符合IEEE802.3af/at协议。芯片内部集成用电设备检测，电流限制，负载断开检测和工作电流级别。
MK3614内部集成80V/0.3Ω功率MOS管和电流检测电阻以及智能保护电路，支持输出30W功率。具备LED指示灯进行工作状态指示，支持多种工作模式。MK3614采用散热增强的ESOP8封装，外部元件精简。
茂睿芯 MK3614 资料信息

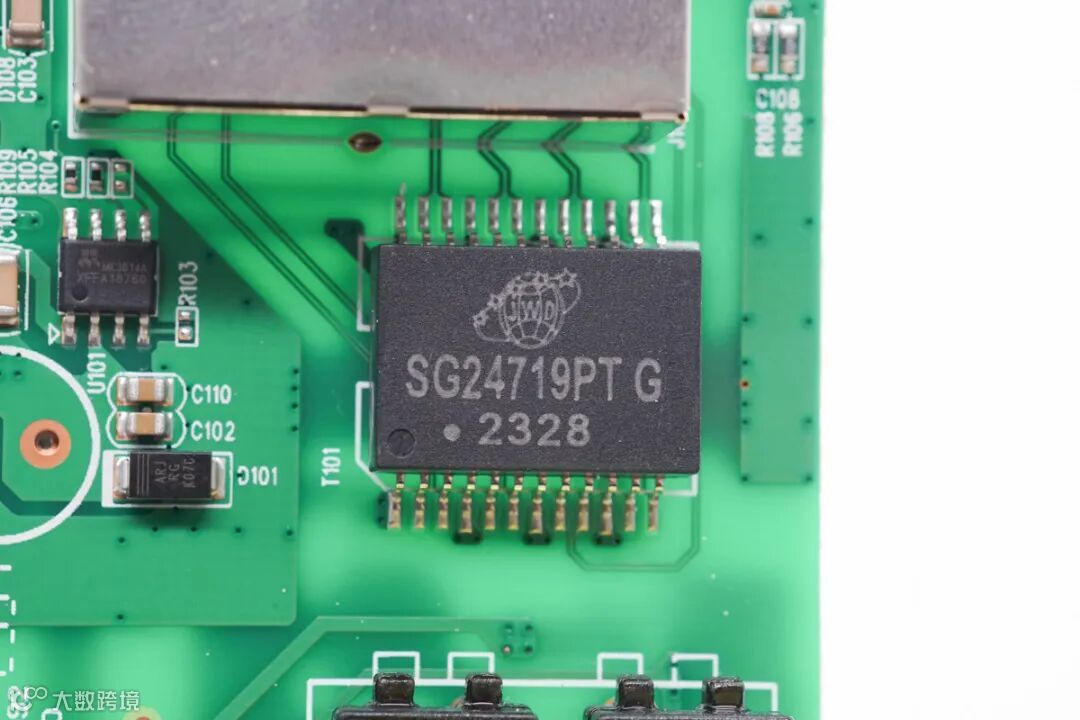

网络隔离变压器特写，用于将供电与通信信号隔离。

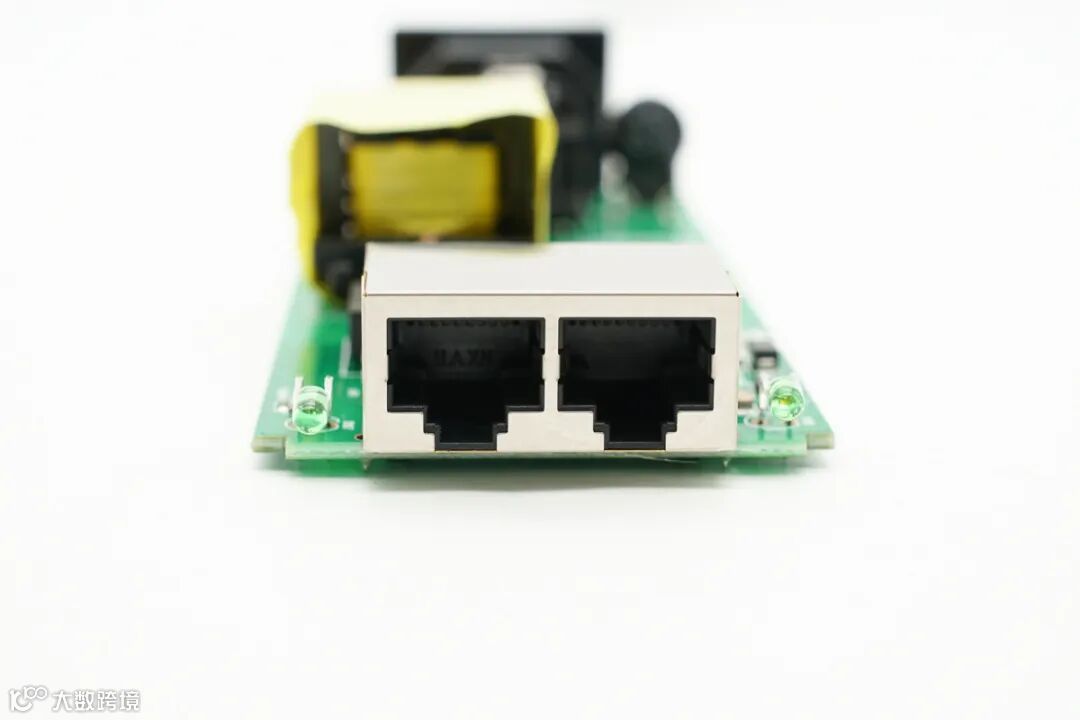

输出端焊接两颗指示灯和网络接口。

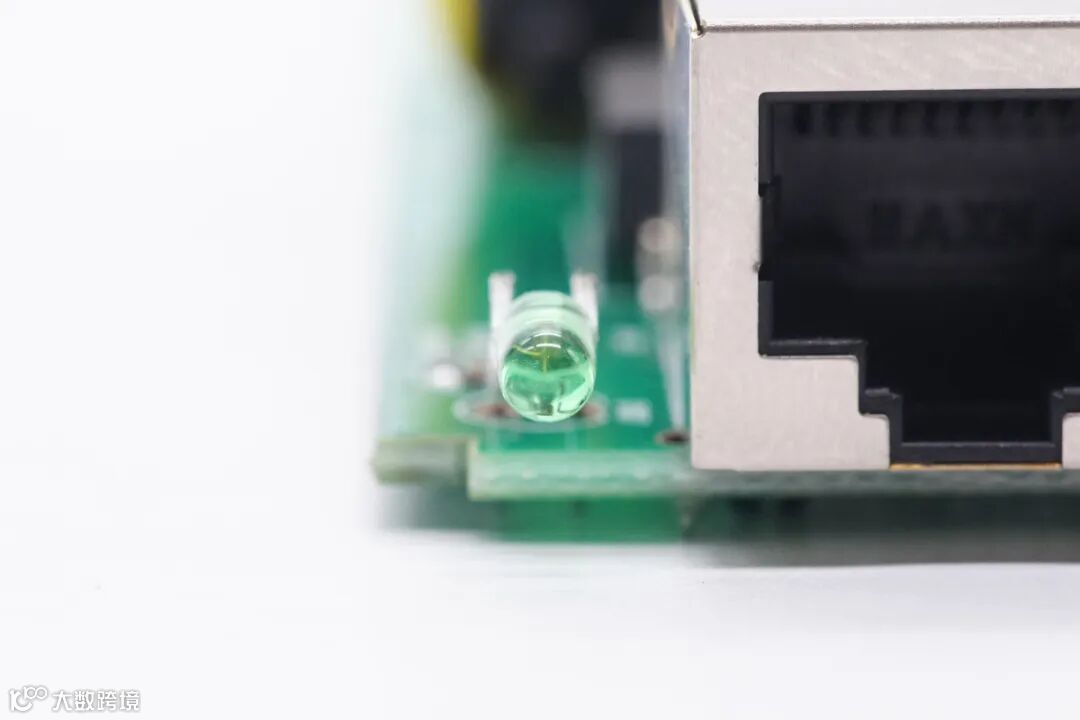

输出指示灯特写。
电源指示灯特写。

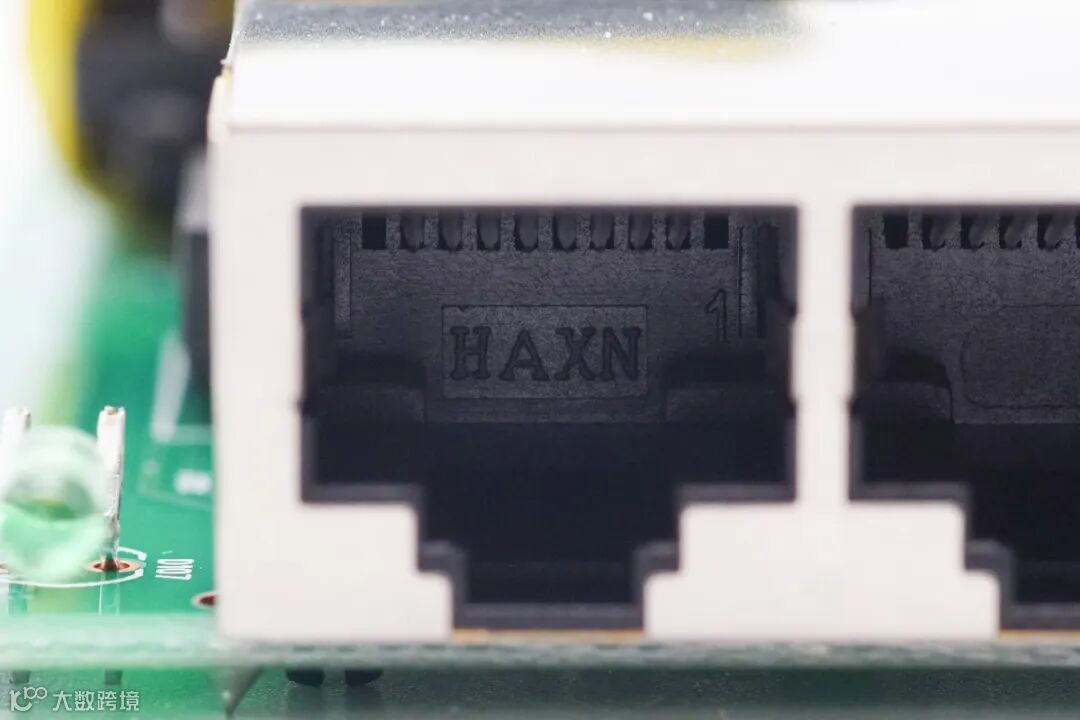

网络接口来自HAXN华信电子。
充电头网拆解总结
腾达这款千兆以太网PoE供电器为白色长条外壳设计，一端设有交流电源插座，另一端设有两个网线接口。通过使用这款供电器，能够将不支持PoE供电的网线，转换成支持PoE供电输出。这款供电器的输出功率为53.5V 0.6A，供电标准为IEEE 802.3at，支持为30W以下的设备供电，支持千兆速率。
充电头网通过拆解了解到，这款供电器内置反激开关电源，固定电压输出。初级开关管来自吉林华微，并使用快恢复二极管整流。PoE供电控制芯片采用茂睿芯MK3614，是一颗单芯片解决方案，内部集成开关管和电流检测电阻，保护功能全面，大大简化了PoE供电器内部设计。
以上拆解报告文章来源于充电头网
