Inpho软件应用实战技术之八 ——在Inpho中恢复ADS80与ADS100空三成果

在ADS80与ADS100航测数据处理生产中，因为ADS80/100航摄仪采集的L0级原始数据是加密的，无法通过Inpho软件直接处理。但经过Xpro软件处理后获得L1级空三成果可以加载到Inpho软件恢复空三成果，在检查空三质量合格后，可通过Inpho软件进行后续的DTM/DSM提取与编辑、正射校正与正射影像镶嵌处理，直至得到做最终的正射影像成果。

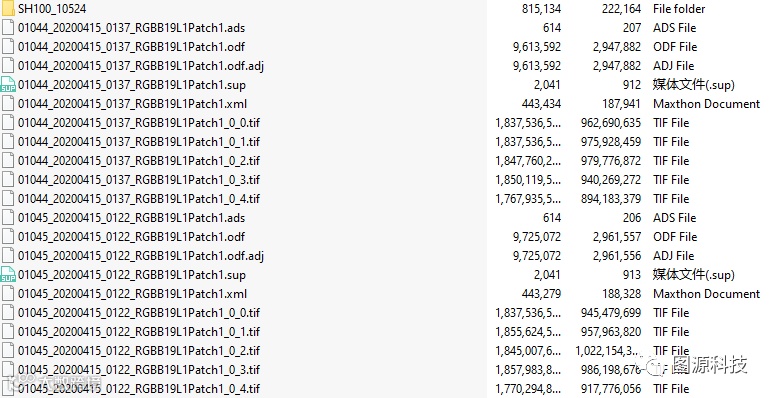

1. ADS80/100空三成果数据说明

• RGBB：RGB三波段后视文件

• RGBF：RGB三波段前视文件

• RGBN：RGB三波段下视文件

• * .odf.adj：空三加密后影像参数

• *.sup：空三成果各文件存储路径配置文件

• *.tif:：影像文件

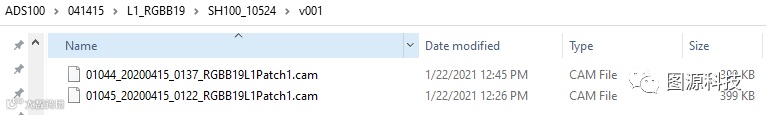

• *.cam：相机文件

ADS80/100空三成果恢复的具体操作步骤如下。

2. Sup文件编辑与修改

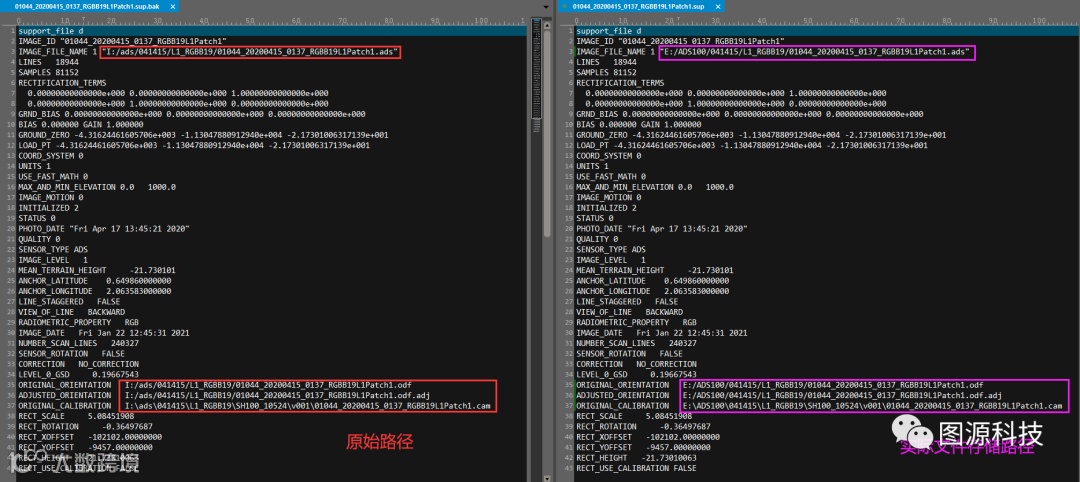

选择相应的*.sup文件，基于ADS80/100空三成果各文件的实际存放路径对*.sup文件中的相应文件路径进行修改编辑。

3. ADS工程创建

3.1创建ADS工程

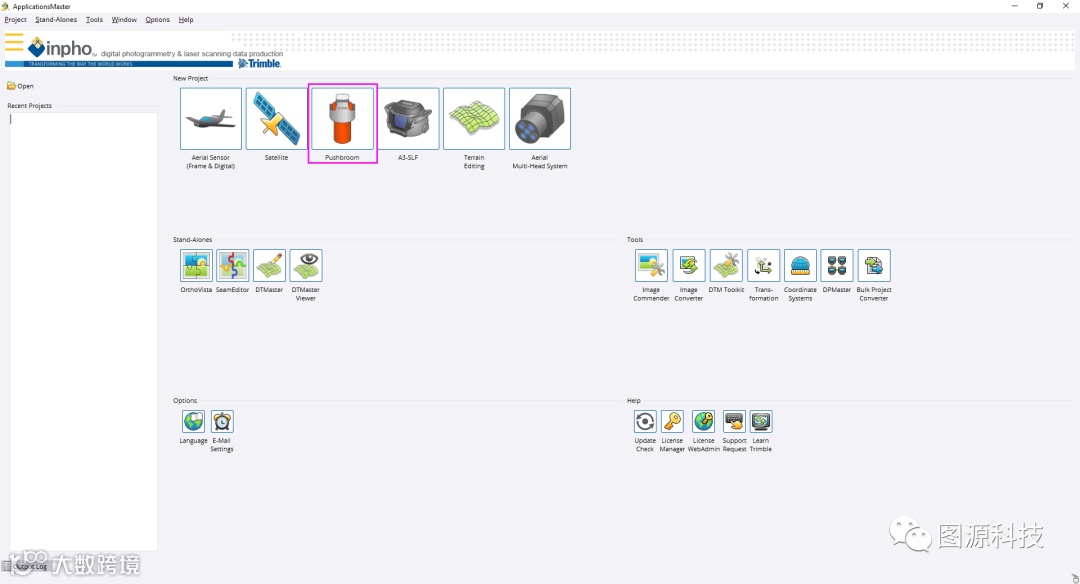

启动Inpho ApplicationsMaster主界面，点击“Pushroom”图标

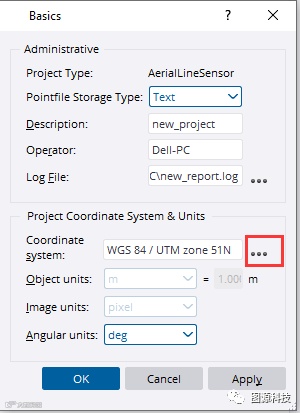

3.2工程编辑器“Project Editor”中设置所处理数据的坐标系统

3.3 工程编辑器 “Project Editor” 中导入影像数据。

（1）在工程编辑器中，双击“3-Line Type”

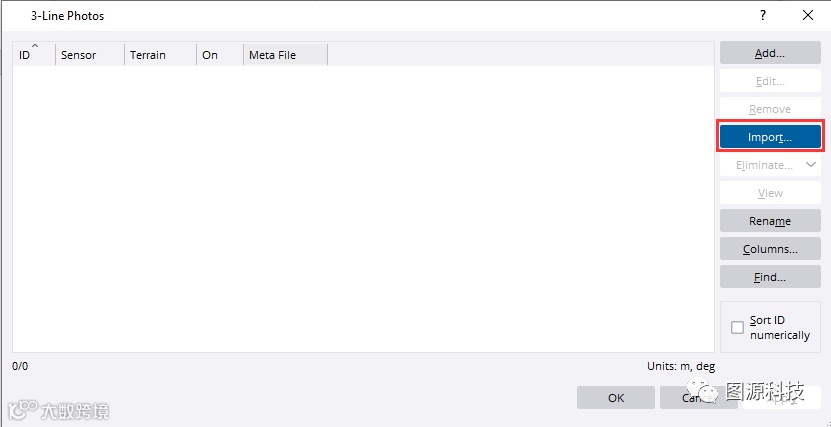

（2）在导入影像对话框“3-Line Photos”中点击“Import”按钮

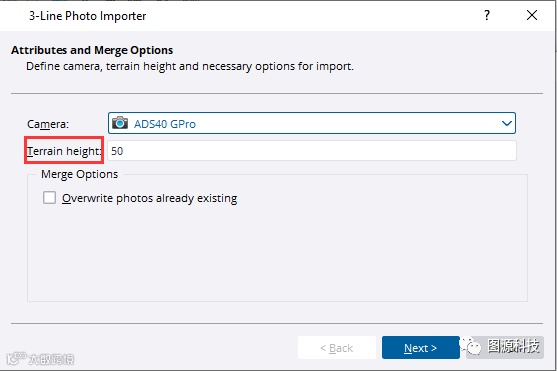

（3）在影像导入器“3-Line Photo Importer”中，“相机/Camera”选择系统默认的ADS40 GPro，地形高度（Terrain height）根据导入控制点的平均地形高度，如果没有控制点，可输入处理影像所在测区的平均海拔高度

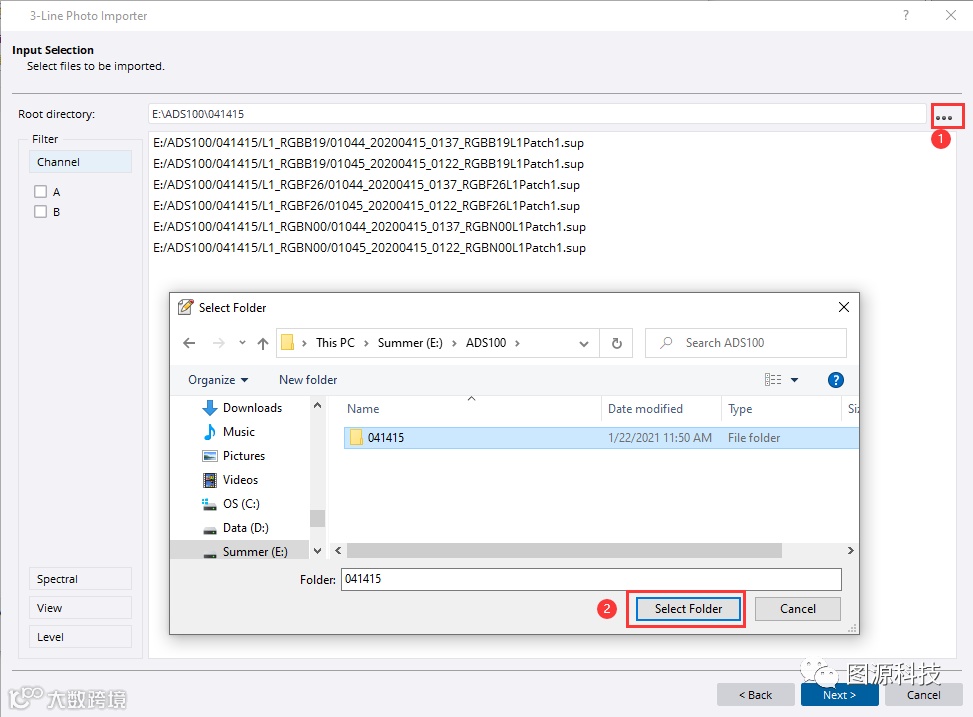

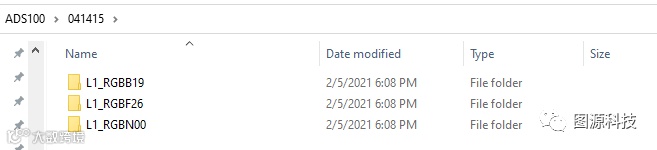

（4）选择要导入影像数据文件（*.sup）所在的文件夹

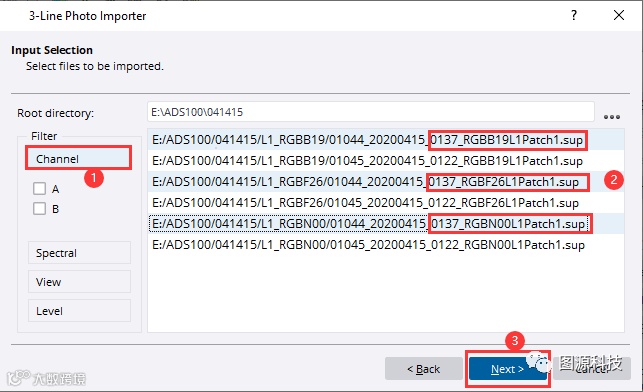

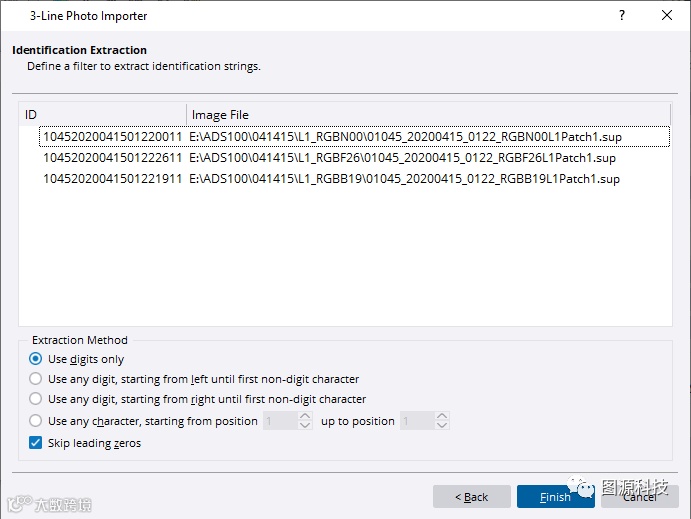

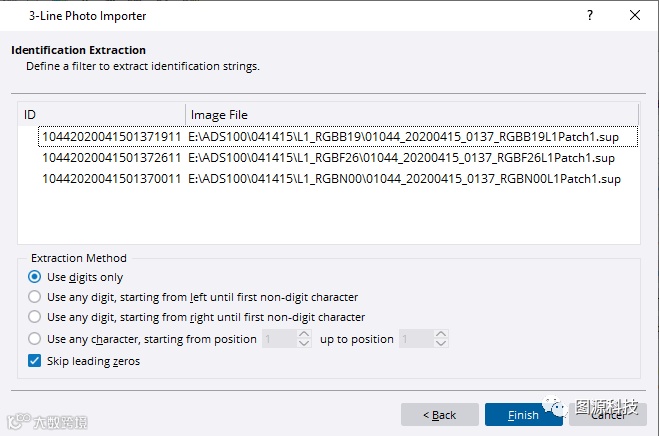

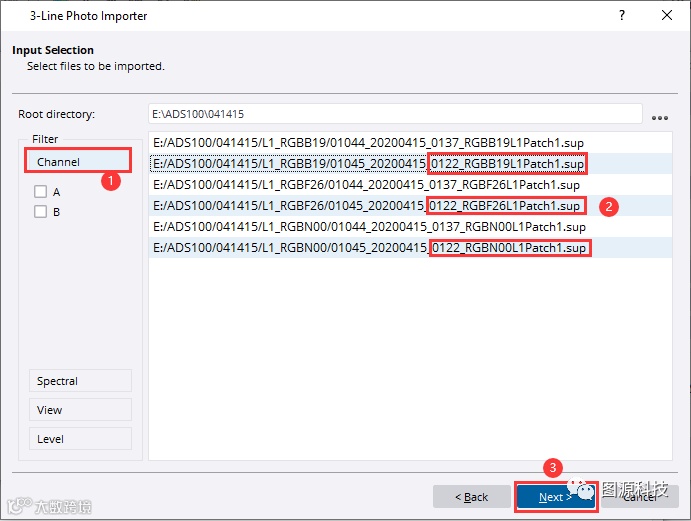

(5) 在导入影像数据文件后，选择“Channel”，选择来自同一测站的前视（RGBF）、下视（RGBN）、后视（RGBB）构建三线阵立体像对，并设置导入影像文件的名称完成所选择的三线阵立体像对的导入。

(6) 重复上述的影像文件导入过程，导入其它的影像文件导入。

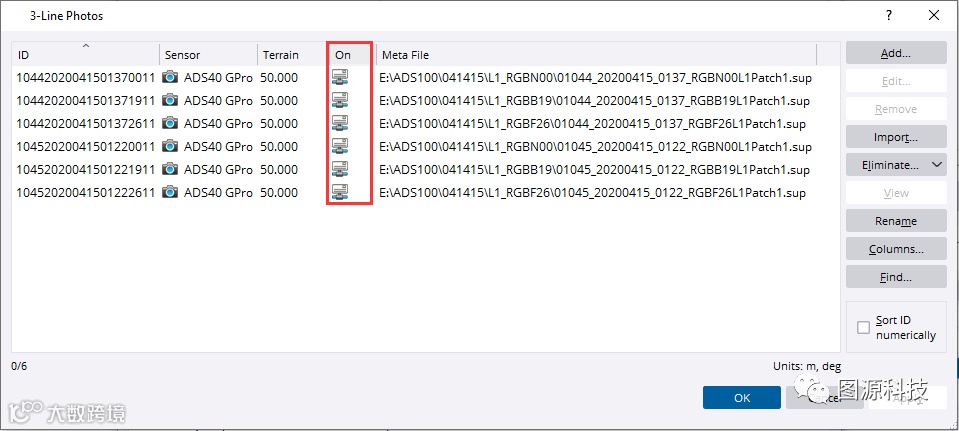

（7）影像文件导入完成后，检查系统能否探测到所导入的影像文件。如果“On”状态列是如下图的连接状态，说明影像文件被正确导入。

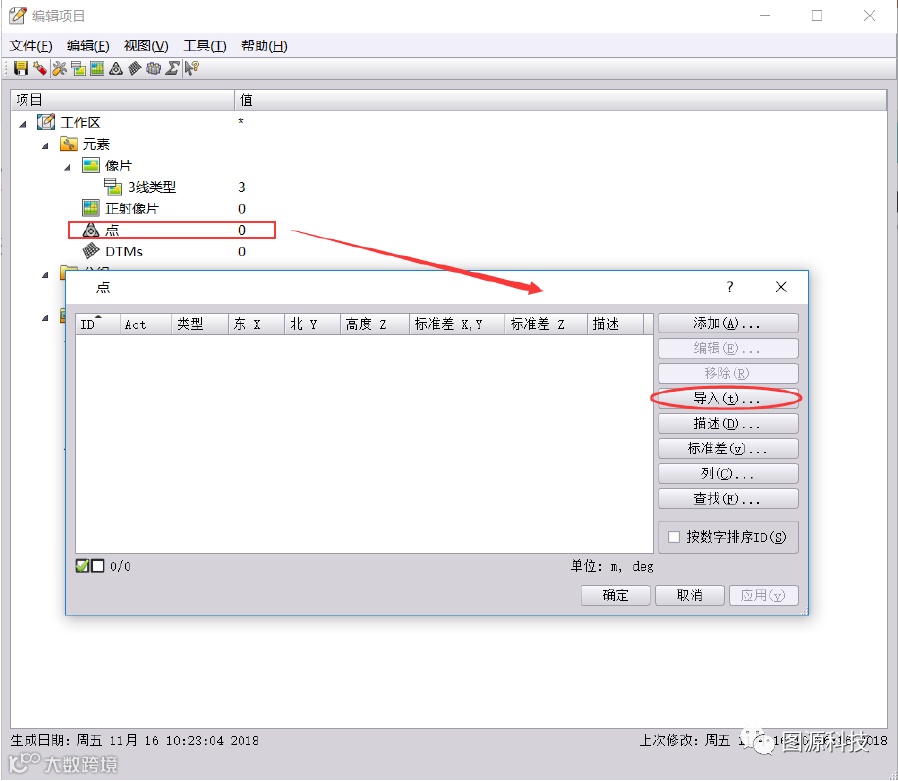

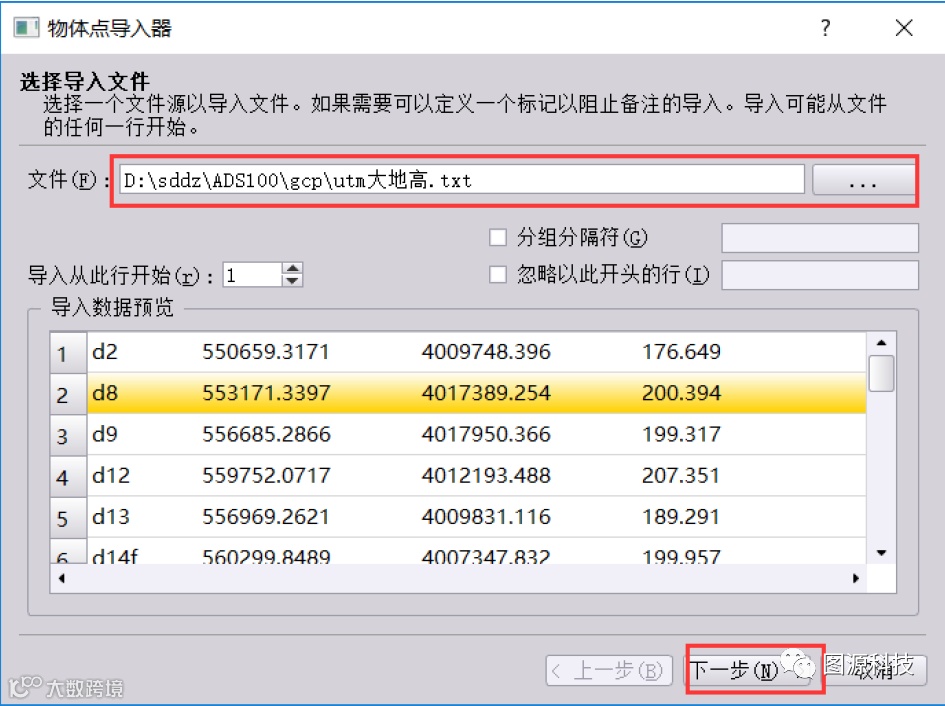

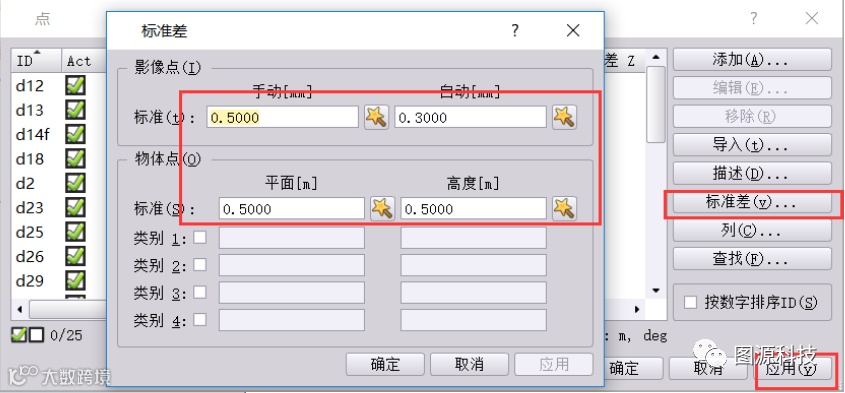

3.4 在有控制点文件的情况下，在工程编辑器 “Project Editor” 中，双击“Points”导入控制点，并设置控制点的标准差。

3.5 在完成影像与控制点导入后，ADS数据处理工程创建完成。

4. 影像预处理

4.1创建影像金字塔

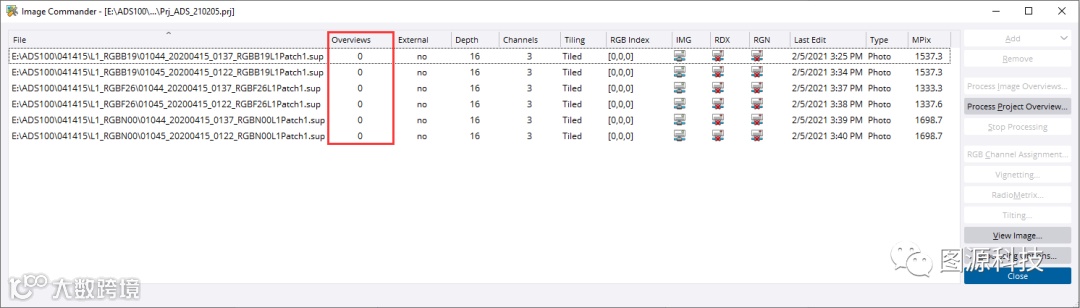

点击菜单Image，启动“影像命令器/Image Commander”，通常在导入影像后，需要创建影像金字塔（如果Overviews列的值为0，说明未创建影像金字塔）。

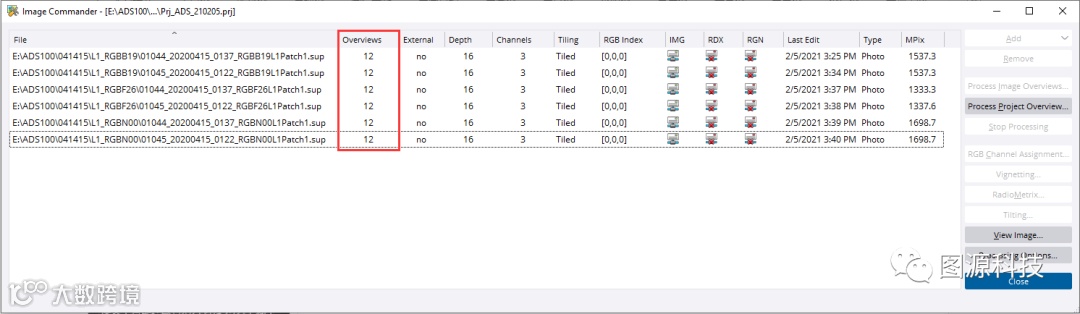

选中影像命令器中的影像文件，点击“Project Image Overviews”进行金字塔创建。

4.2影像RGB通道设置

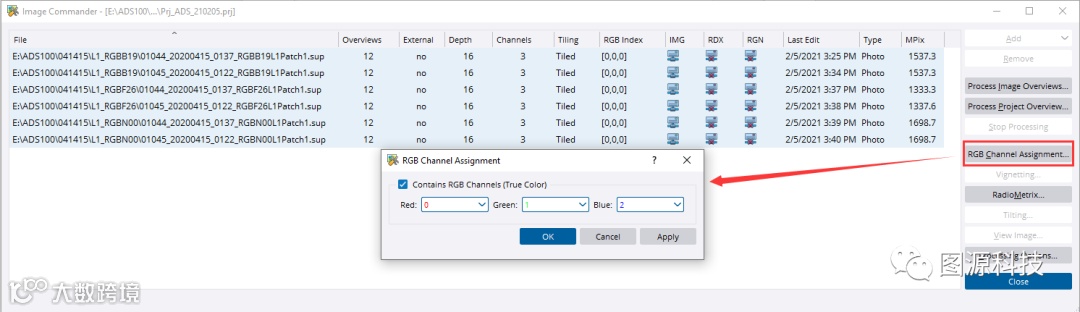

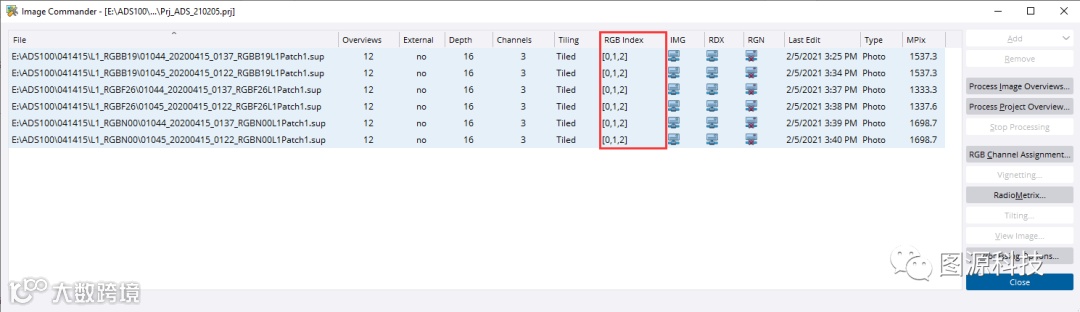

选中影像命令器中的影像文件，点击“RGB Channel Assignment”。

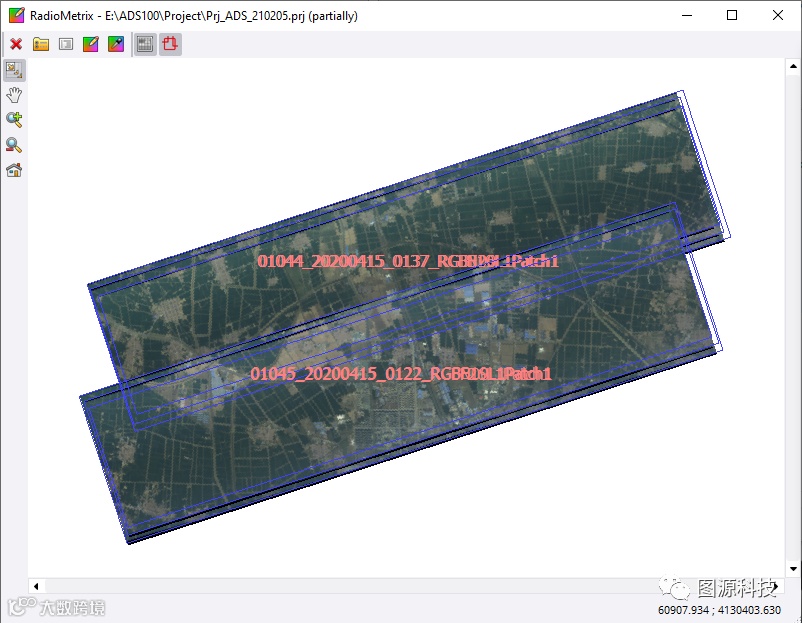

4.3 影像辐射校正

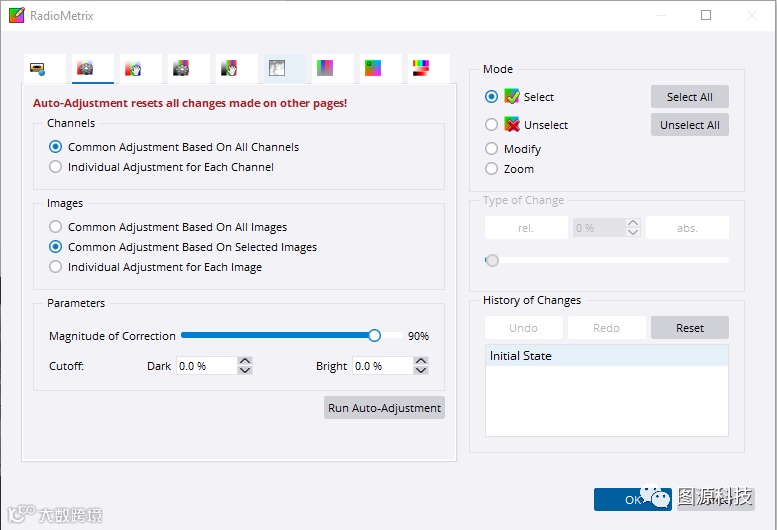

选中影像命令器中的影像文件，点击“RadioMetrix”。

5.环境变量设置

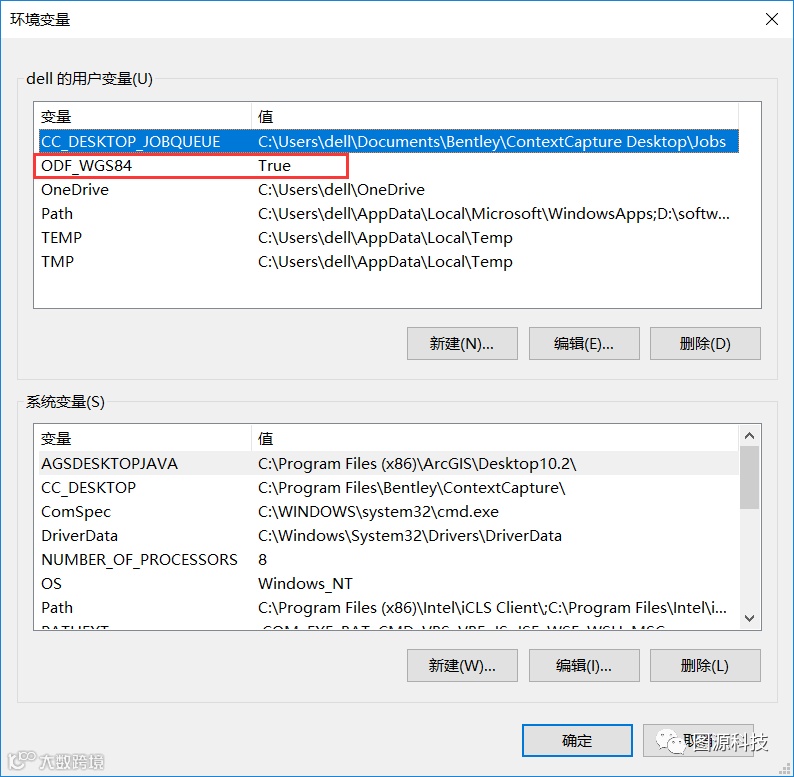

根据之前处理其他ADS数据的经验，ADS数据空三结果是存储在*.odf文件中，Inpho软件无法读取其信息，所以要对计算机添加一个系统环境变量。
