Integrated Architecture Builder——集成架构构建器， 简称IAB。
IAB 用于配置基于 Logix 的自动化系统，为应用选择硬件并生成物料清单，其中包括控制器、 I/O、网络、驱动器、接线和布线、运动控制及其它设备。
一、新建项目
选择是否升级，需要定期升级更新数据

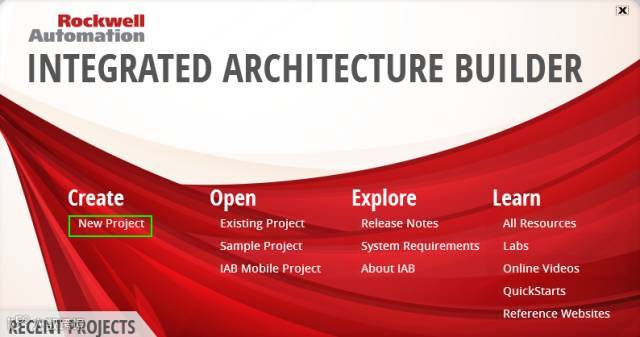

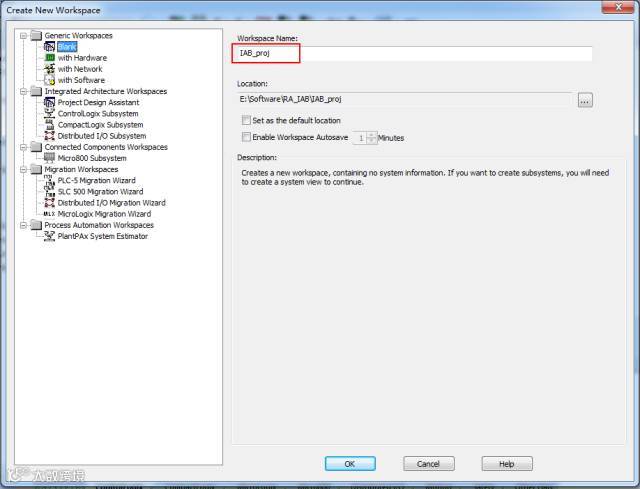

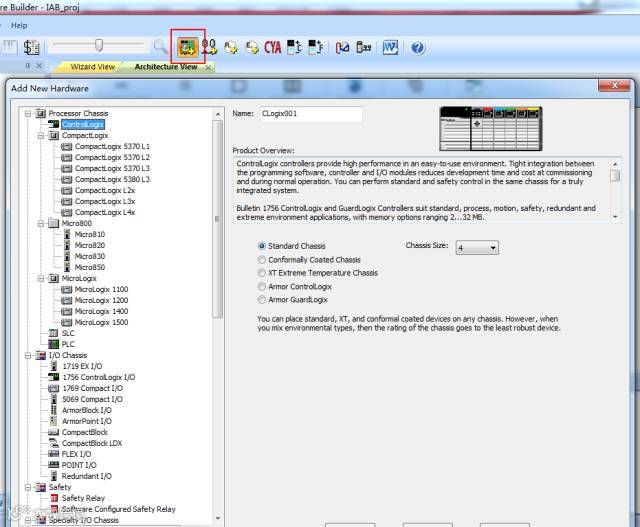

新建一个项目。
可以根据硬件做系统配置或者网络，常用以硬件为基础做系统配置。
二、再根据需要选择相应的产品
这里以Micro800、CompactLogix、ControlLogix 小中大型PLC，做常规配置介绍。
（一）Micro800

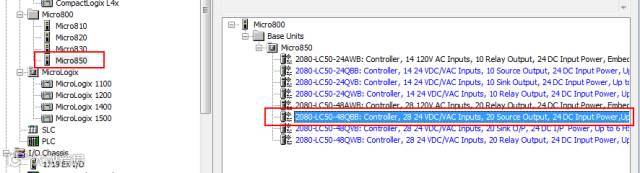

以最有特色的Micro850为例，根据输入输出点数选择相应的PLC，最多可以配置132点。

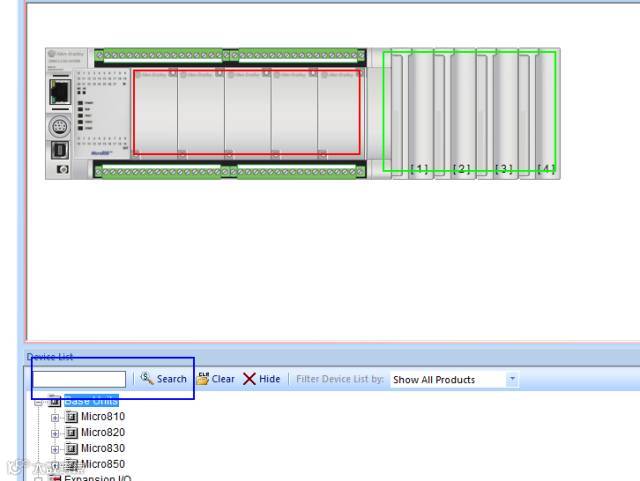

红色部分叫嵌入式IO，绿色部分叫拓展IO，蓝色部分为搜索框，可以直接输入相应的型号。

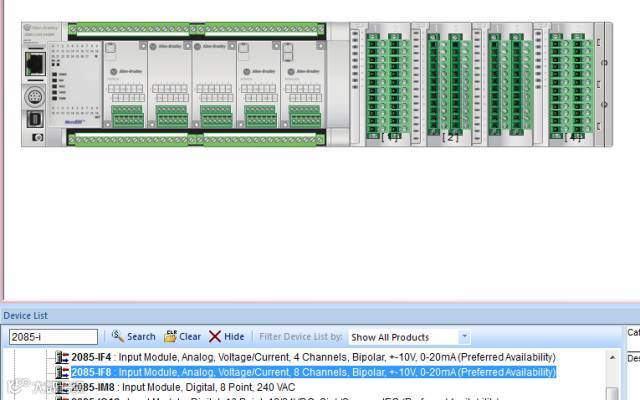

添加嵌入式IO，直接吧相应型号拖到机架上面。

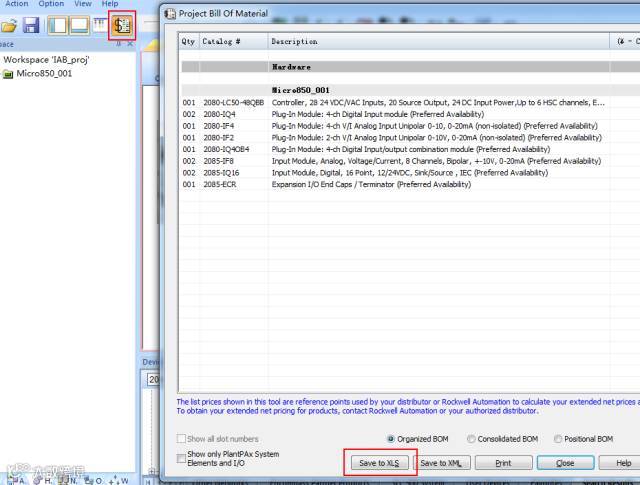

生成BOM清单，导出Excel文件
（二）CompactLogix分列L1 L2 L3三种系列
1.100-200点推荐用L1、200-300点推荐L2、300-1000点推荐L3；
2.具体应用需要具体分析，根据程序量和模拟量和特殊模块的数量确定具体系列和型号；
L16模块拓展能力6 POINT IO模块；
L18模块拓展能力8 POINT IO模块；
L24、L27模块拓展能力4个1769模块；
L30模块拓展能力8个1769模块；
L33模块拓展能力16个1769模块；
这里以1769-L33ER CPU为示例做一个CMX系统配置。

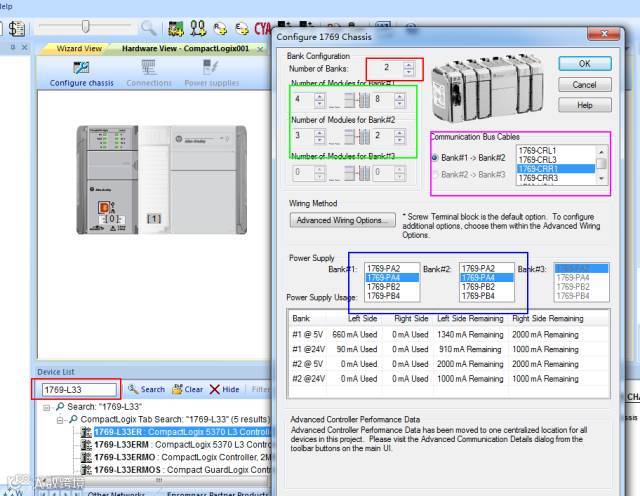

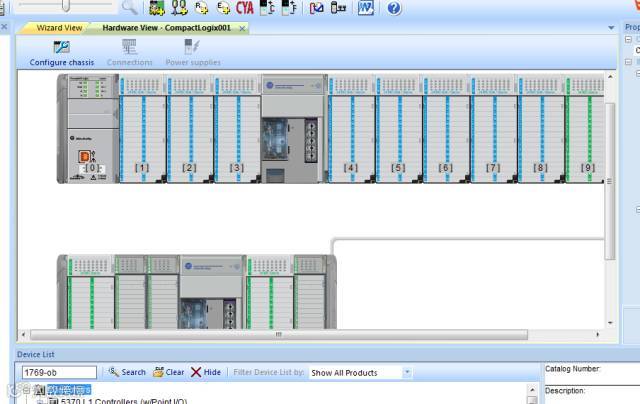

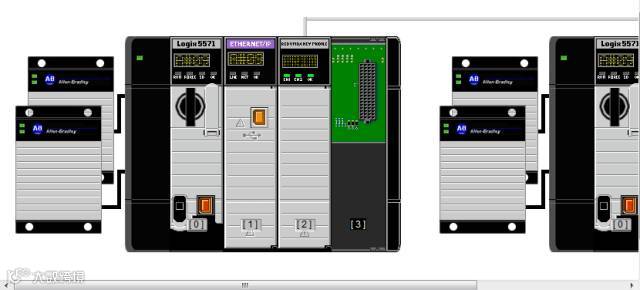

如下图右击模块弹出机架配置界面，红色部分分配2个机架，绿色部分分别为2层机架的模块数量，粉色部分为连接第2层模块的拓展电缆的长度及方向，蓝色部分为2层电源配置。

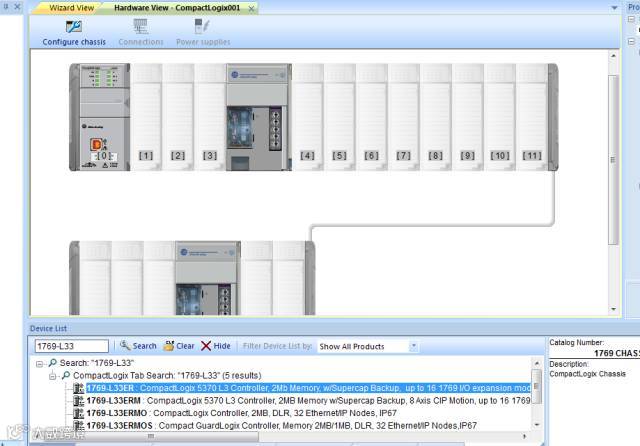

机架配置完成。
配置完成。
然后把相应你需要的模块拉到机架上面就可以，切记特殊模块距离电源模块有一定距离要求，比如热电阻、热电偶模块。
CMX可以使用以太网适配器连接远程IO，可以拓展1769、1734、或者1794的远程IO。
（三）ControlLogix系统配置

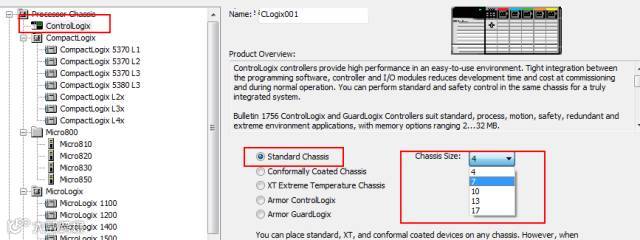

选择标准机架，及机架数量（4、7、10、13、17），选择机架要考虑柜体宽度
常规配置、 CPU选择
通讯选择

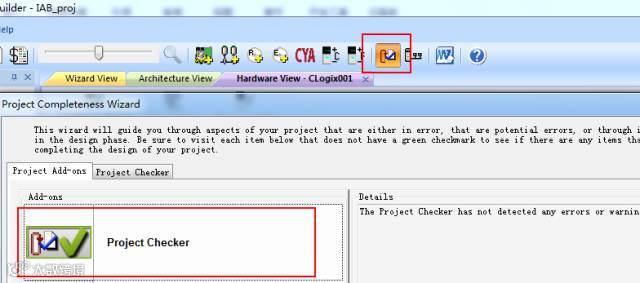

输入输出选择，做完配置，需要验证配置是否正确。

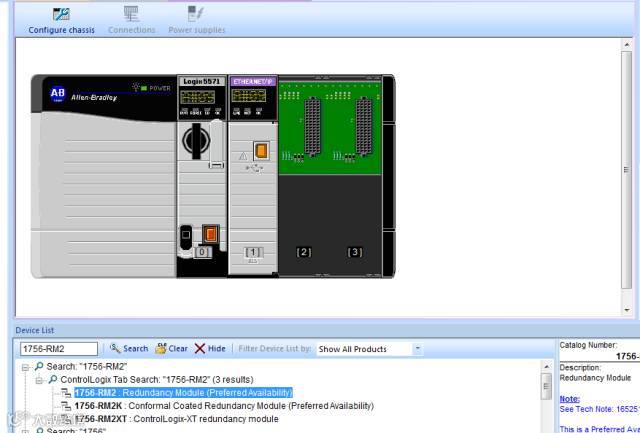

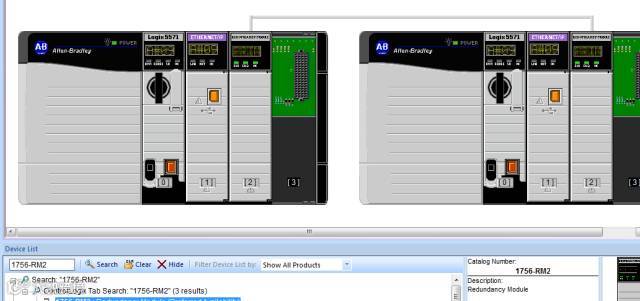

冗余配置，插入1756-RM2。

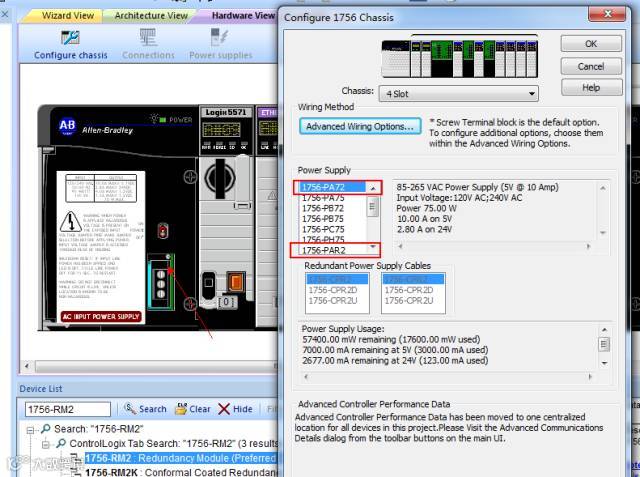

右击电源，可以将默认的1756-PA2更换为冗余电源1756-PAR2。

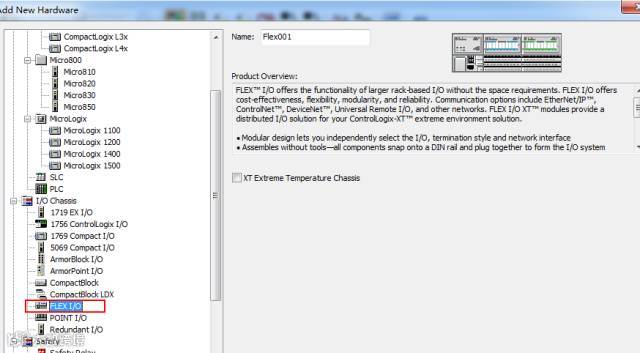

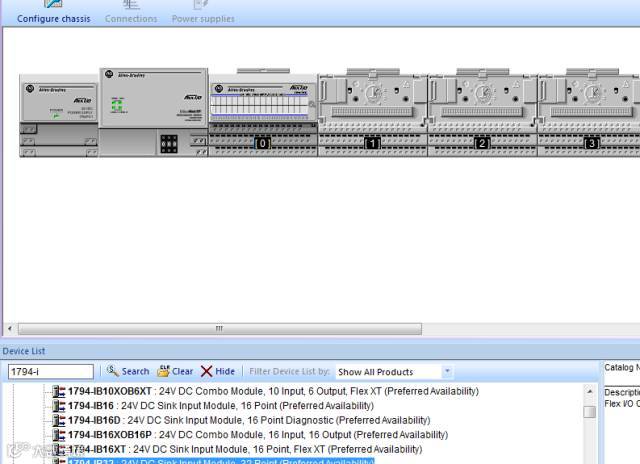

远程IO配置，根据需要配置相应的系列，这里配置1794系列。

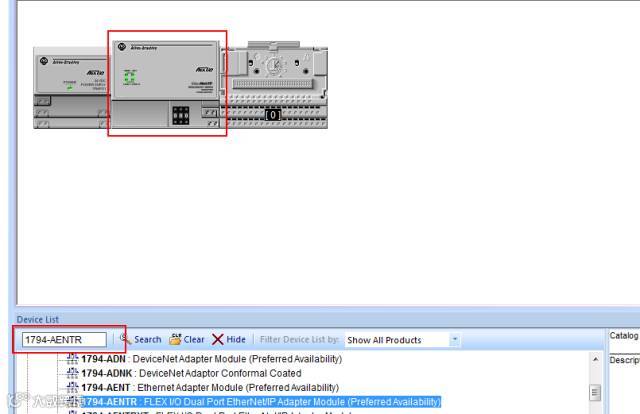

添加以太网适配器。
右击机架可以增加底座，最多拓展8个IO。
IAB的功能远不止这些，想要了解更多就关注我们吧！
