AB MSG 通讯实战笔记—Micro850篇（内附源程序）

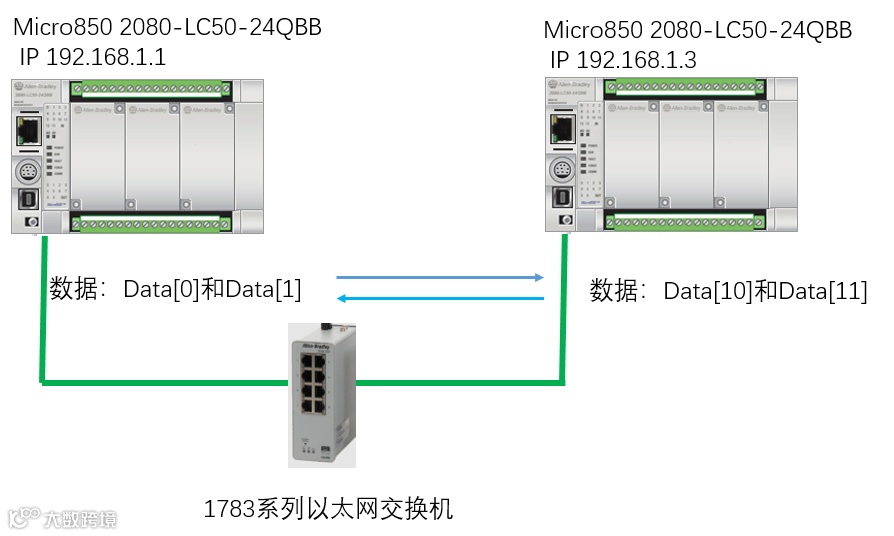

环境简介：

• 读取Micro850程序INT类型数据Data[0],Data[1]存放到Micro850处理器Data[10],Data[11]中

• Micro850地址：192.168.1.1

• Micro850地址：192.168.1.3

具体步骤：

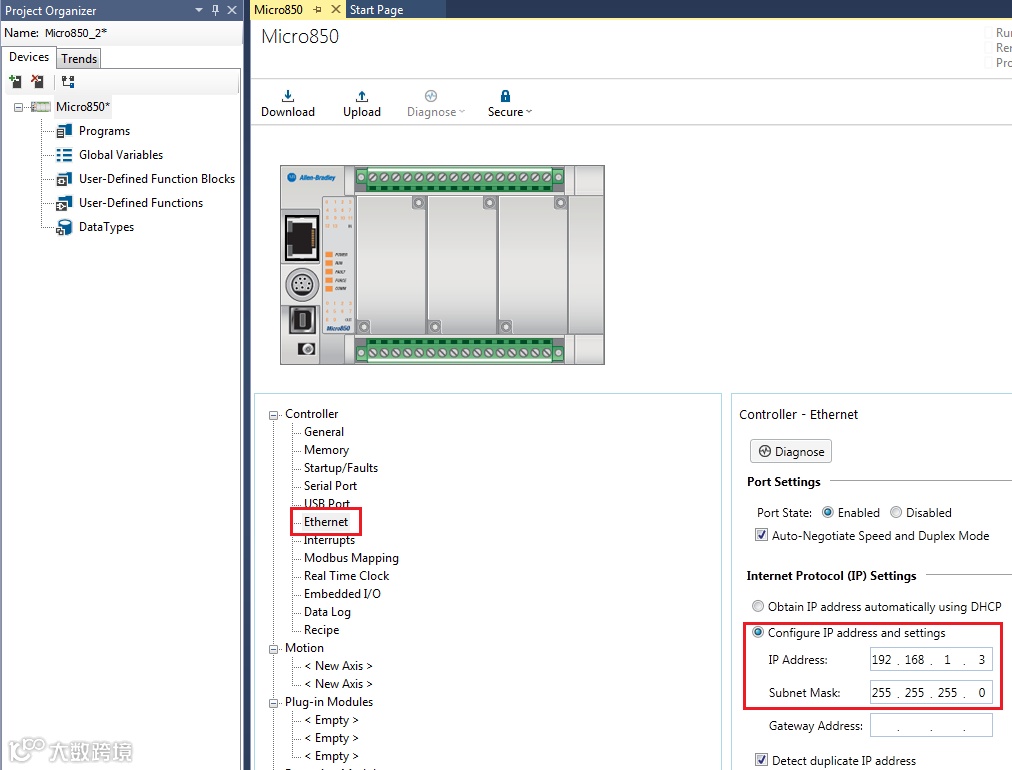

1.设置第一个处理器IP地址，如图：

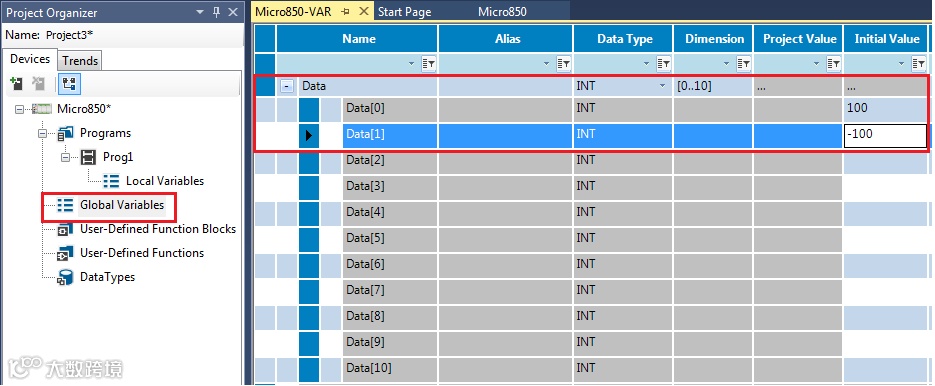

2.创建数据Data[0]和Data[1]，他们数据必须为全局变量，如图：

Data[1]和Data[2]为数组数据，数据类型为INT,为了便于交换多个数据，建议采用数组形式。

3.设置第二个处理器IP地址，如图：

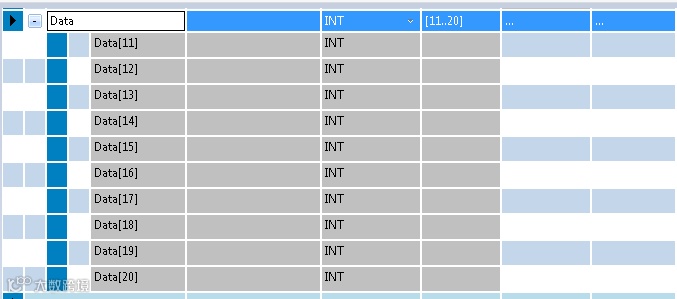

4. 创建数据类型为INT的数组数据Data[11]和Data[12]，变量范围没有限制，如图：

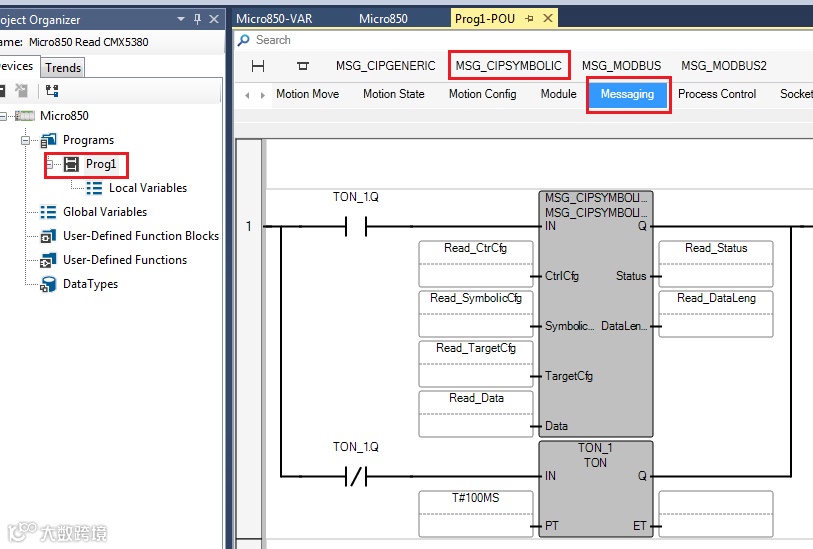

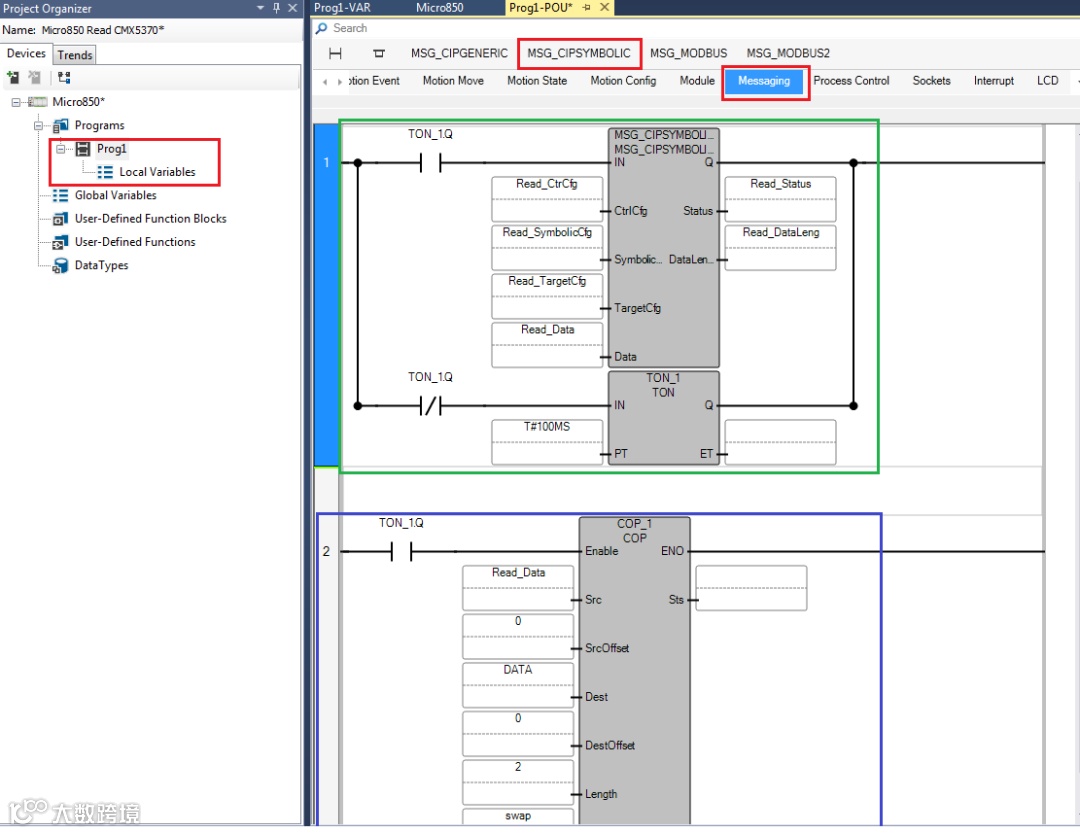

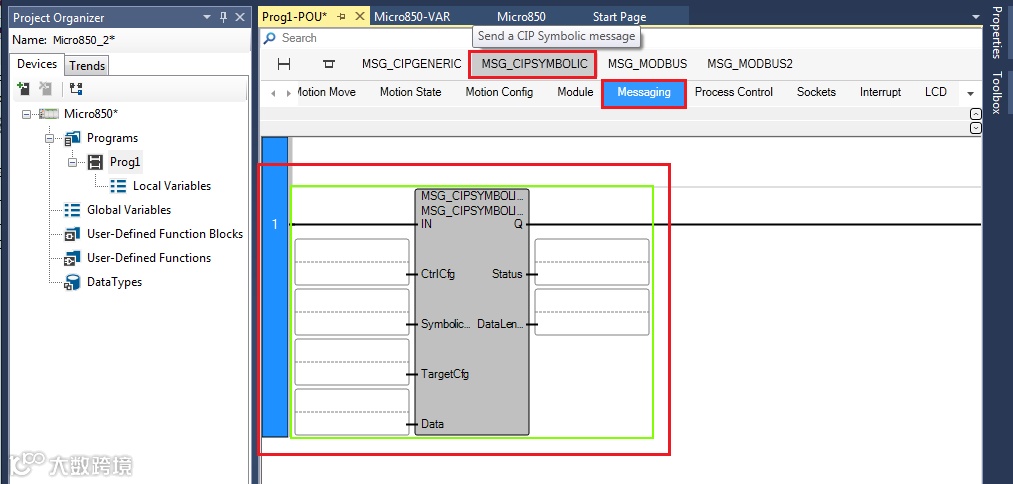

5.添加MSG指令：

在Messaging组中有4个指令，本例中需要使用MSG_CIPSIMBOLIC指令

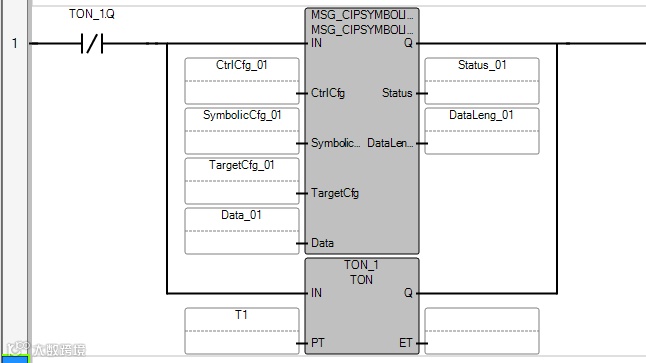

6.添加指令标签地址如图：

7.标签地址介绍如下：

A--MSG指令触发次数，0:条件成立后，执行一次，1：条件成立后，连续执行

B—指令读/写数据，0：读数据，1：写数据

C—读/写对应通讯处理器数据的起始地址

D—读/写数据的数量

E—读/写数据的数据类型，详见表1

F—读/写数据的通讯路径，以太网端口固定为4，192.168.1.1为对应通讯处理器的地址

G—连接设置，0：非实时连接，1：实时连接

H—读/写数据存放的地址区，一般要求不小于读/写数据的字节数量

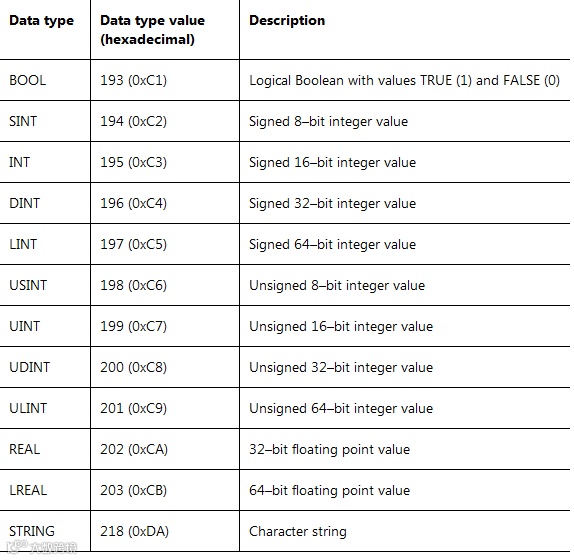

表1

注意：实际上指令执行后数据Data[0]和Data[1]被以字节形式读取到Data_01[1], Data_01[2], Data_01[3], Data_01[4]中；

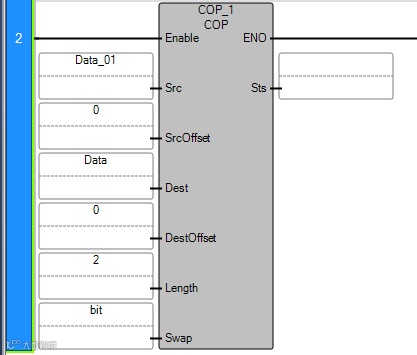

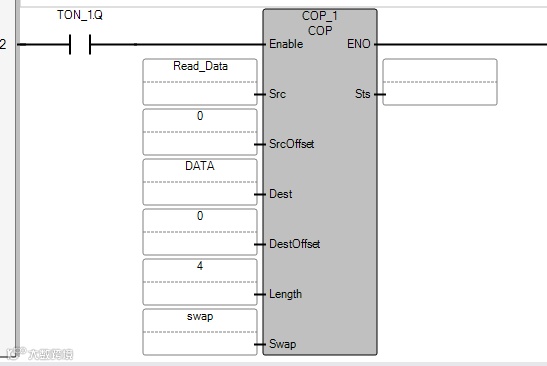

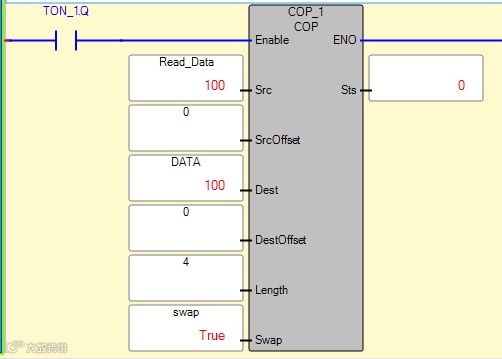

5.使用COP指令将数据转换后存储在Data[10]和Data[11]中

描述：将数据类型USINT的数组Data_01的数据作为数据源进行转换，数据地址偏移量为0，转换后的数据存储在数据类型为INT的数组Data中，偏移量是0，数据长度为2,bit设置为1，转换的数据高低字节交换；bit设置为0，转换的数据高低字节不交换，本例bit=1；这样Data_01[1], Data_01[2], Data_01[3], Data_01[4]存储到Data[10]和Data[11]中；

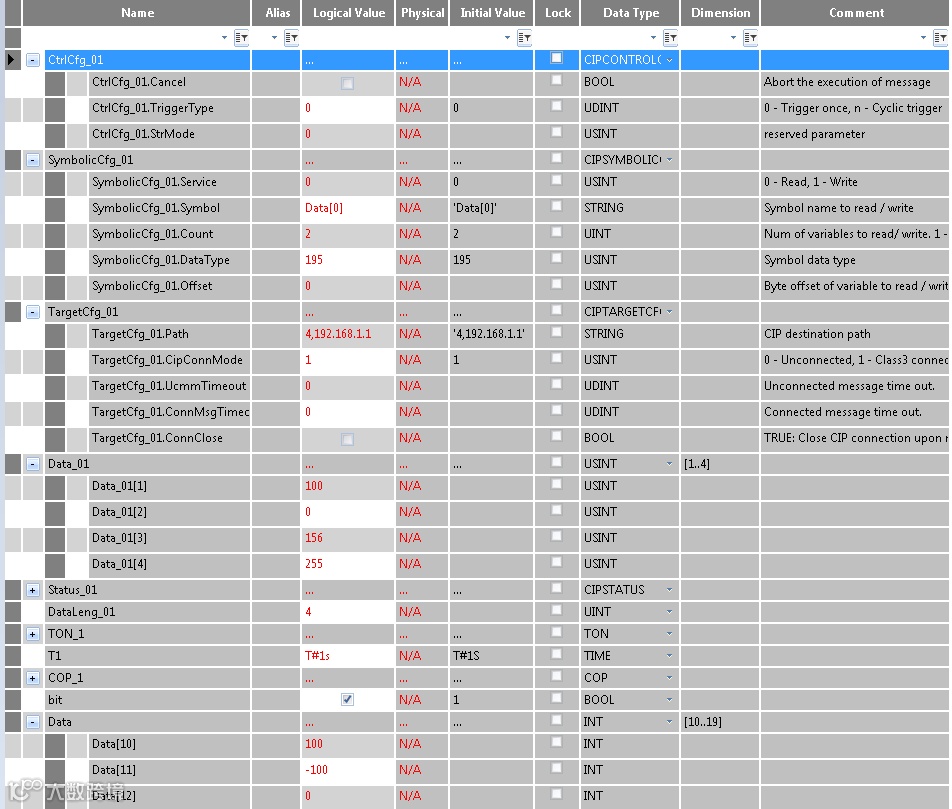

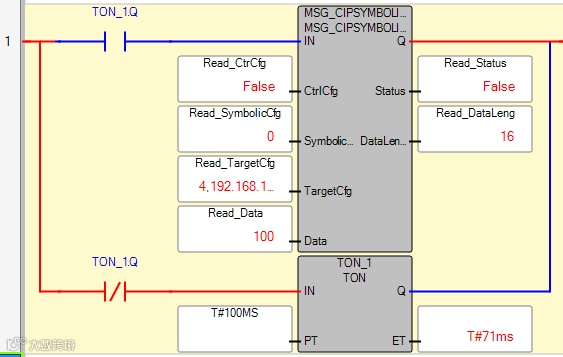

6.程序执行后的在线截屏，如下图：

环境简介：

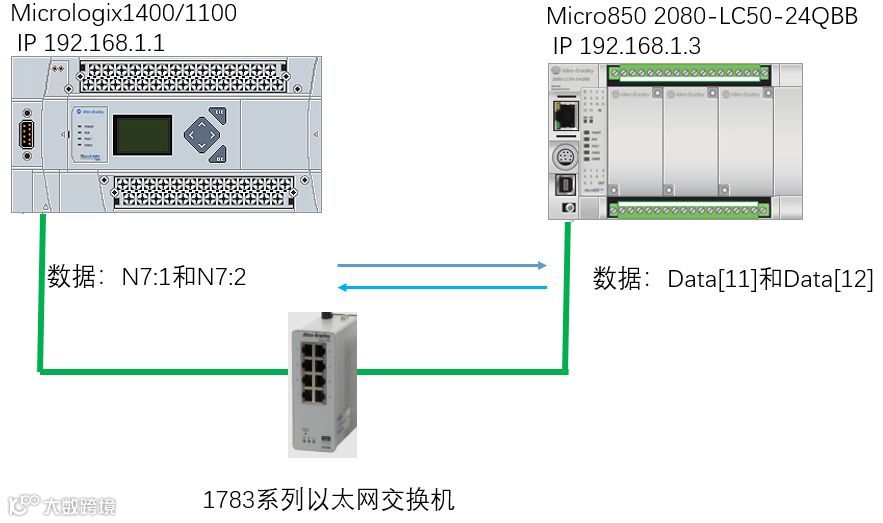

• 读取1766程序中数据N7:1,N7:2存放到Micro850中Data[10],Data[11]中

• Micrologix 处理器 IP地址：192.168.1.1

• Micro850地址：192.168.1.3

具体步骤：

• 专用的功能块RA_MLX_NFILE_READ和RA_MLX_NFILE_WRITE用于

• Micro820/850/870与Micrologix处理器之间通讯；功能块RA_MLX_NFILE_READ介绍如下：

1.创建项目，设置Micro850 IP地址：192.168.1.3

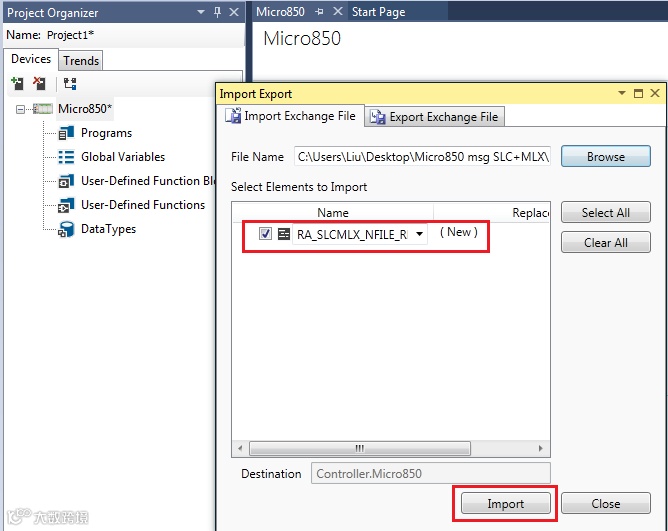

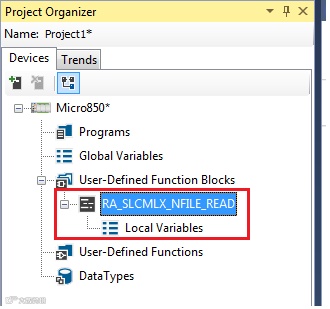

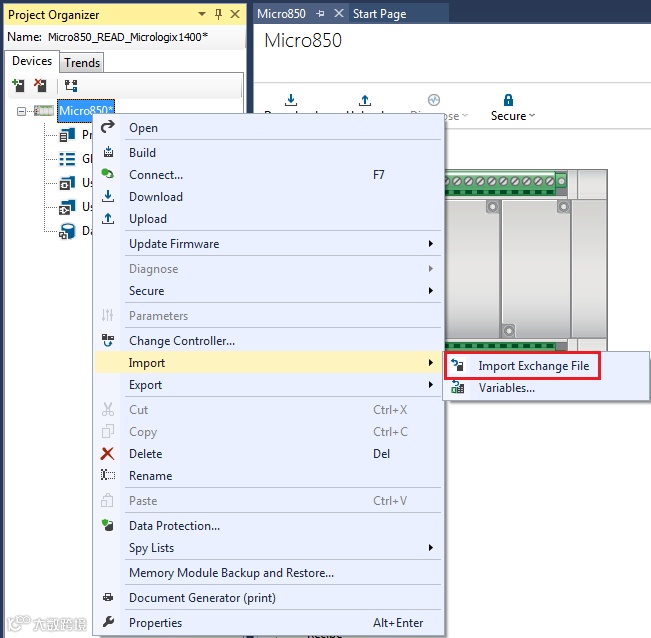

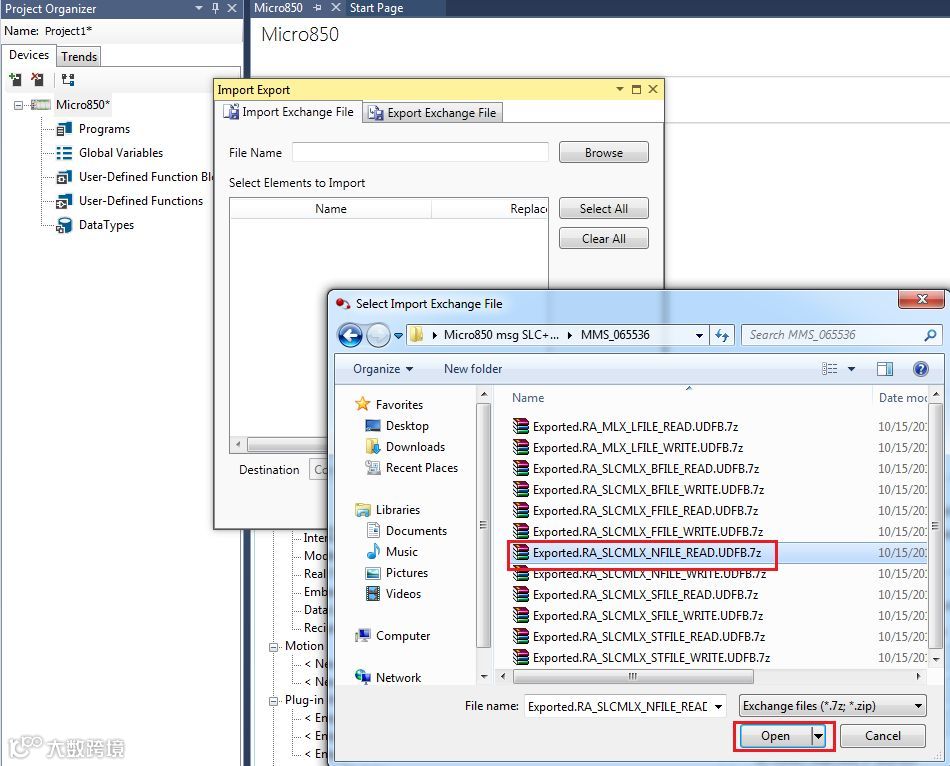

2.导入专用功能块RA_MLX_NFILE_READ,如下图：

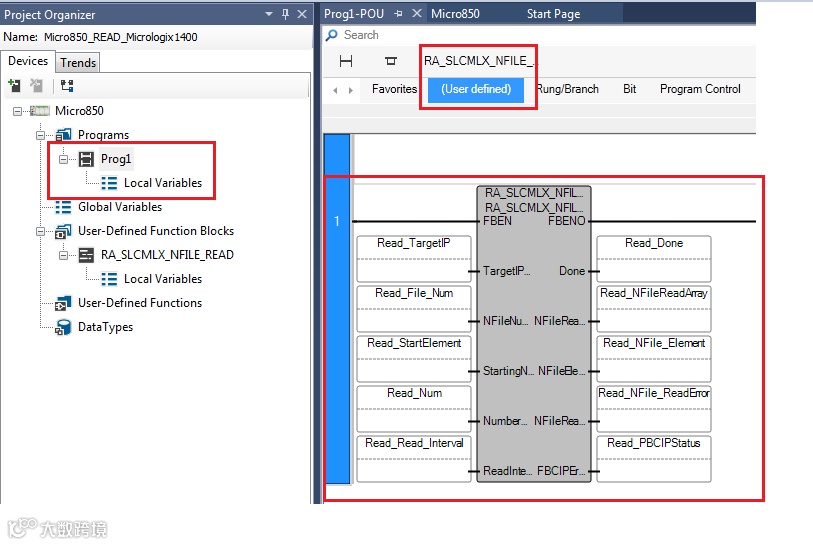

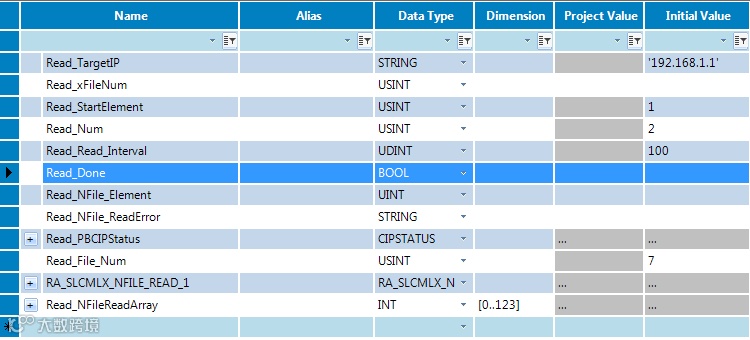

程序标签介绍：

输入标签变量：

• Read_TargetIP—目标设备的IP地址：192.168.1.1

• Read_File_Num—读取的文件号：7

• Read_StartElement—读取数据的起始地址：1

• Read_Num—读取的数据数量：2，每个指令最多读124个数据

• Read_Read_Interval—读取数据的时间间隔：100，单位ms

• 输出标签变量：

• Read_Done—指令完成状态，1—完成，0—未完成

• Read_NFileReadArray—读取过来数据的存放区

• Read_NFile_Elelment—读取过来的数据数量

• Read_NFile_ReadError—指令执行时产生的错误描述

• Read_PBCIPStatus---指令执行时的错误状态和代码

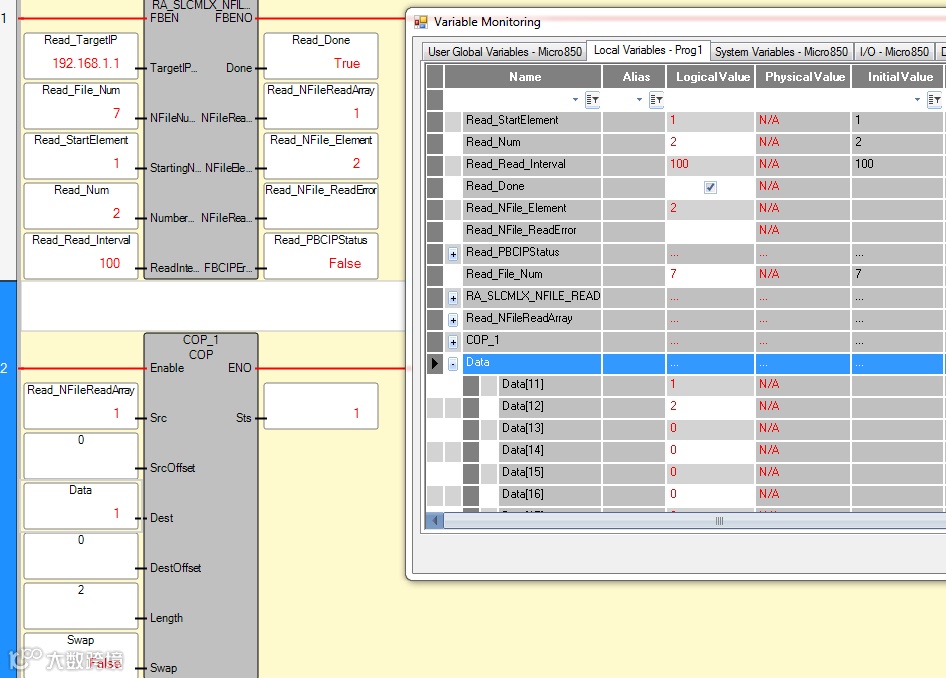

加COP指令，N7:1和N7:2数据传输到Data[11]和Data[12],运行后如图所示:

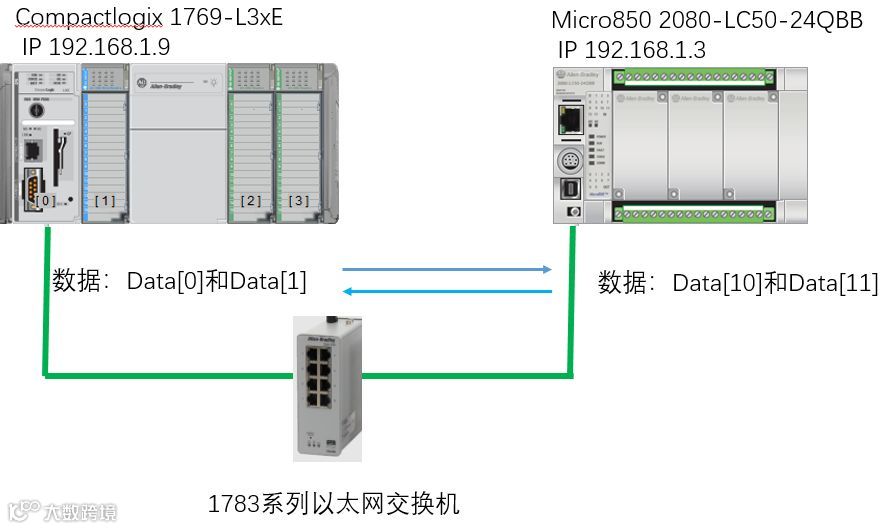

环境简介：

• 读取1769-L3xE程序中SINT类型为Data[0],Data[1]数据到Micro850处理器Data[10],Data[11]中

• 1769-L3xE处理器 IP地址：192.168.1.9

• Micro850地址：192.168.1.3

具体步骤：

1.添加Micro850处理器，设置IP地址如图:

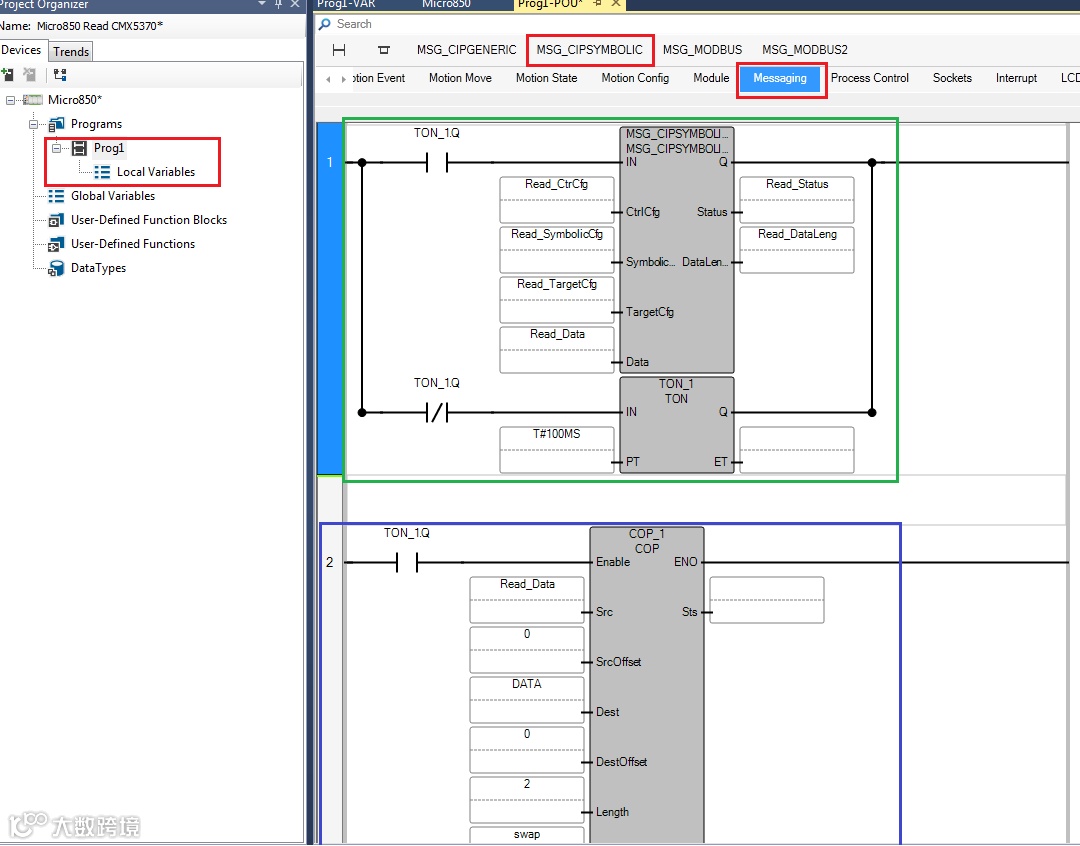

2.添加指令如图：

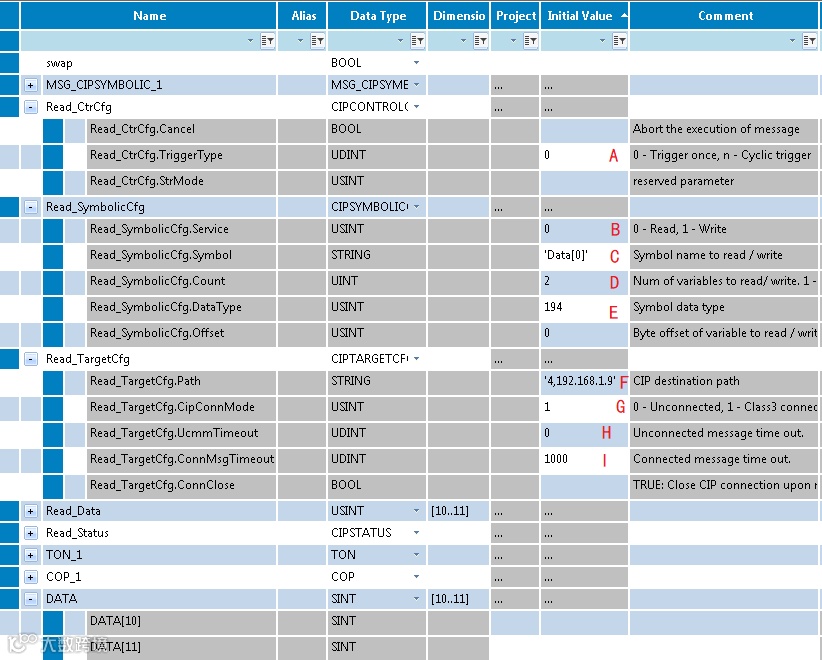

3.标签变量设置如图：

A--MSG指令触发次数，0:：条件成立后，执行一次，1：条件成立后，连续执行

B—指令读/写数据，0：读数据，1：写数据

C—读/写对应通讯处理器数据的起始地址

D—读/写数据的数量

E—读/写数据的数据类型，详见表1

F—读/写数据的通讯路径，以太网端口固定为4，192.168.1.9为对应通讯处理器的地址

G—连接设置，0：非实时连接，1：实时连接

H和I—非连接和连接的超时时间

表1

4.COP指令转换数据中数据字节不需要交换，Swap=0；

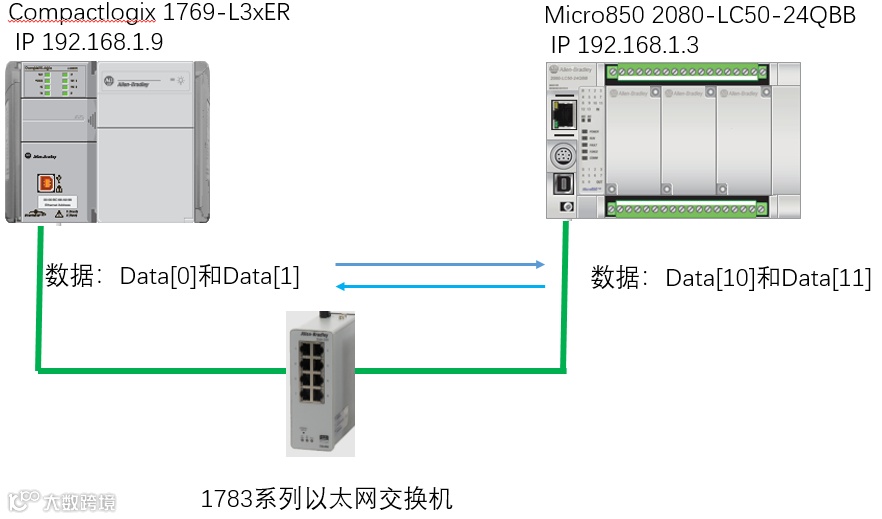

环境简介：

• 读取1769-L3xER中类型为SINT 的Data[0],Data[1]存放到Micro850处理器Data[10],Data[11]中

• 1769-L3xER IP地址：192.168.1.9

• Micro850地址：192.168.1.3

具体步骤：

1.添加Micro850处理器，设置IP地址如图：

2.添加MSG指令如图：

3.标签变量设置如图：

A--MSG指令触发次数，0:：条件成立后，执行一次，1：条件成立后，连续执行

B—指令读/写数据，0：读数据，1：写数据

C—读/写对应通讯处理器数据的起始地址

D—读/写数据的数量

E—读/写数据的数据类型，详见表1

F—读/写数据的通讯路径，以太网端口固定为4，192.168.1.9为对应通讯处理器的地址

G—连接设置，0：非实时连接，1：实时连接

H和I—非连接和连接的超时时间

表1

4.COP指令转换数据中数据字节需要交换，Swap=1；

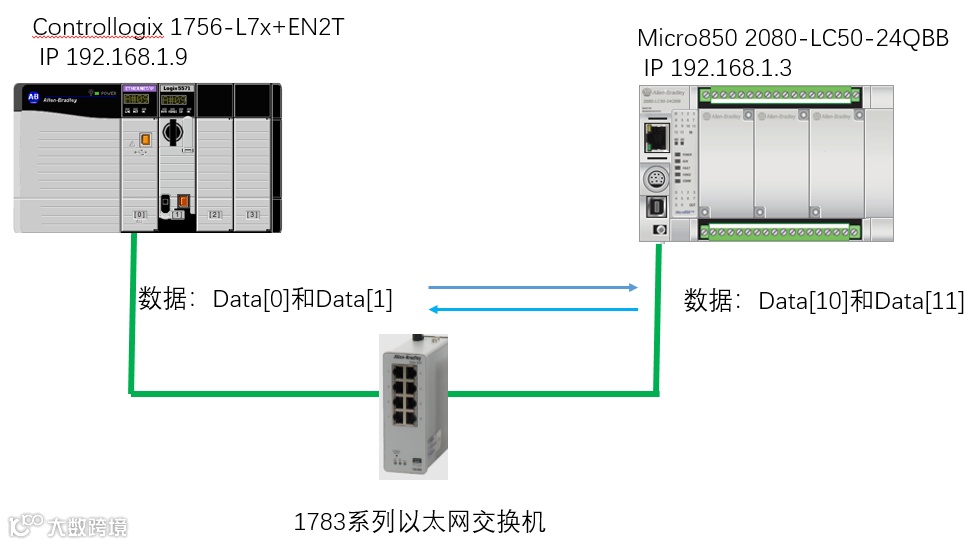

环境简介：

• 读取1756-L7x中类型为SINT的 Data[0],Data[1]存放到Micro850处理器Data[10],Data[11]中

• 1756-L7x IP地址：192.168.1.9,以太网模块在0槽，处理器在1槽

• Micro850地址：192.168.1.3

具体步骤：

1.添加Micro850处理器，设置IP地址如图：

2.添加指令如图：

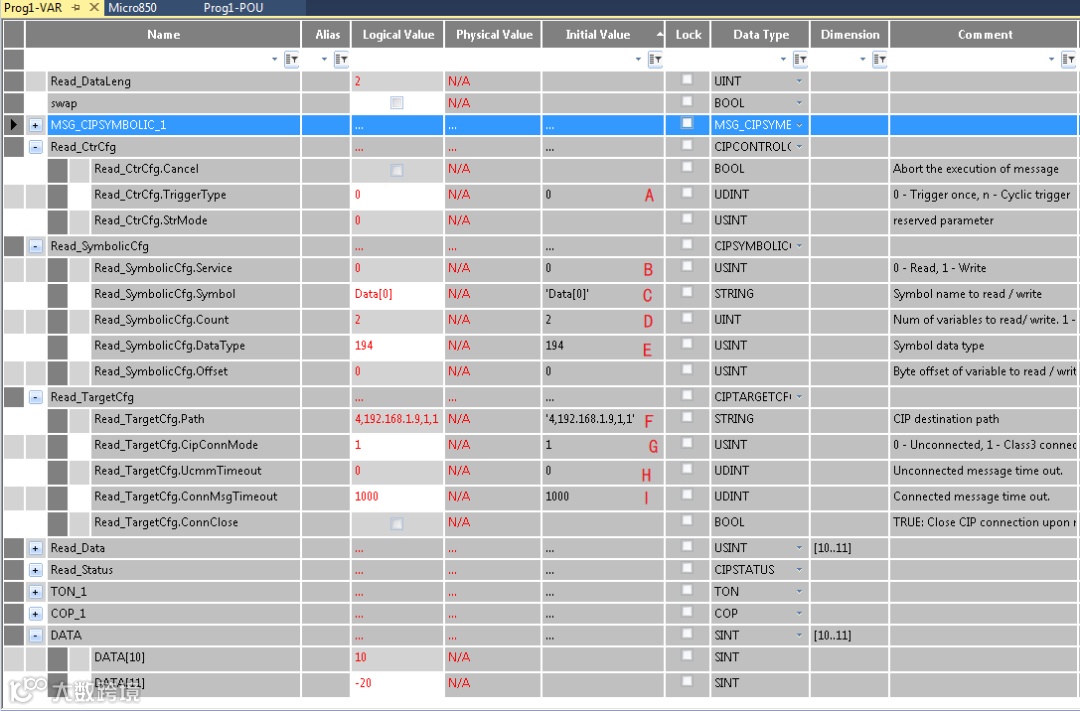

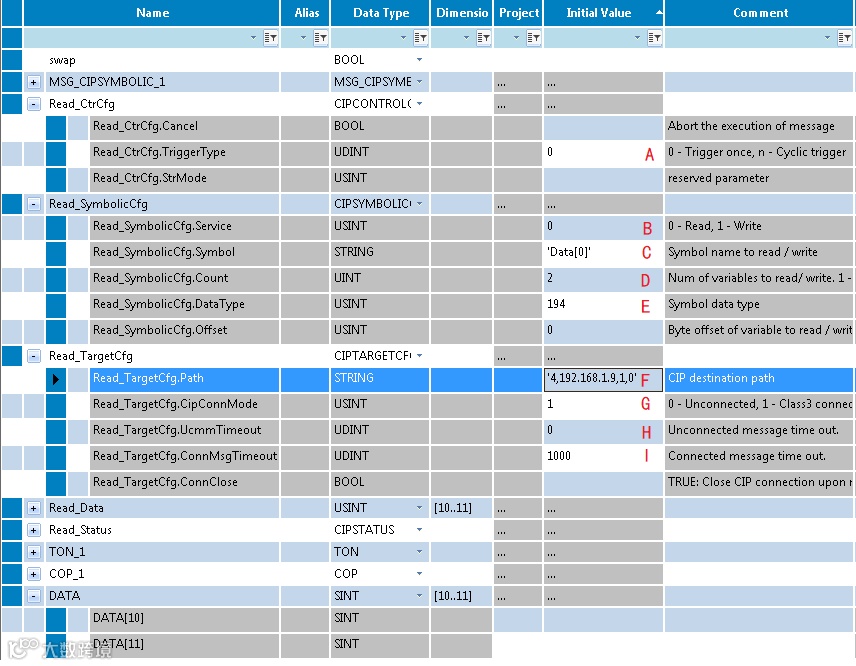

3.标签变量设置如图：

A--MSG指令触发次数，0:：条件成立后，执行一次，1：条件成立后，连续执行

B—指令读/写数据，0：读数据，1：写数据

C—读/写对应通讯处理器数据的起始地址

D—读/写数据的数量

E—读/写数据的数据类型，详见表1

F-读/写数据的通讯路径，以太网端口固定为4，192.168.1.9,1,1为对应通讯处理器的地址

G—连接设置，0：非实时连接，1：实时连接

H和I—非连接和连接的超时时间

表1

1.  COP指令转换数据中数据字节不需要交换，Swap=0；

环境简介：

• 读取1756-L7x中类型为SINT的 Data[0],Data[1]存放到Micro850处理器Data[10],Data[11]中

• 1756-L7x IP地址：192.168.1.9,以太网模块在0槽，处理器在1槽

• Micro850地址：192.168.1.3

具体步骤：

1.添加Micro850处理器，设置IP地址如图：

2.添加指令如图：

3.标签变量设置如图：

A--MSG指令触发次数，0:：条件成立后，执行一次，1：条件成立后，连续执行

B—指令读/写数据，0：读数据，1：写数据

C—读/写对应通讯处理器数据的起始地址

D—读/写数据的数量

E—读/写数据的数据类型，详见表1

F-读/写数据的通讯路径，以太网端口固定为4，192.168.1.9,1,1为对应通讯处理器的地址

G—连接设置，0：非实时连接，1：实时连接

H和I—非连接和连接的超时时间

表1

1.  COP指令转换数据中数据字节不需要交换，Swap=0；

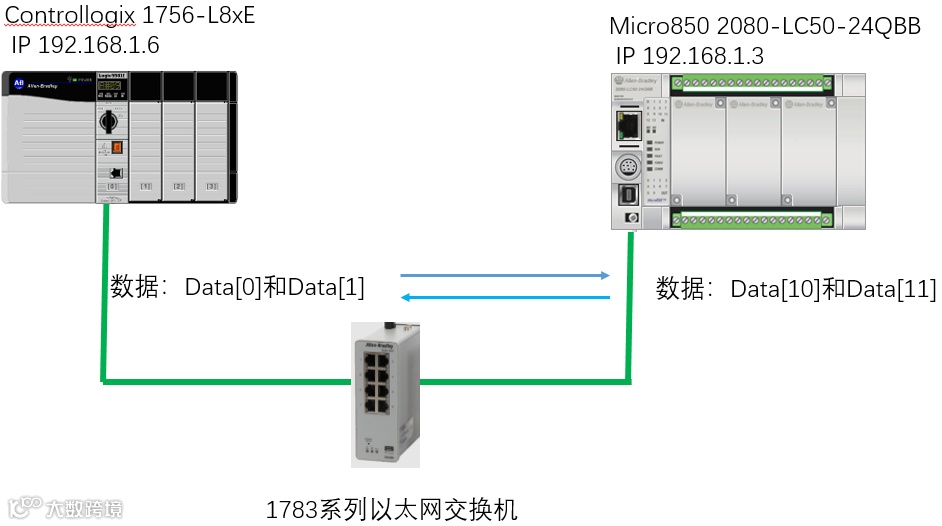

环境简介：

• 读取1756-L8xE程序中DINT类型为Data[0],Data[1]数据到Micro850处理器Data[10],Data[11]中

• 1756-L8xE处理器 IP地址：192.168.1.6

• Micro850地址：192.168.1.3

具体步骤：

1.添加Micro850处理器，设置IP地址如图：

2.添加指令如图：

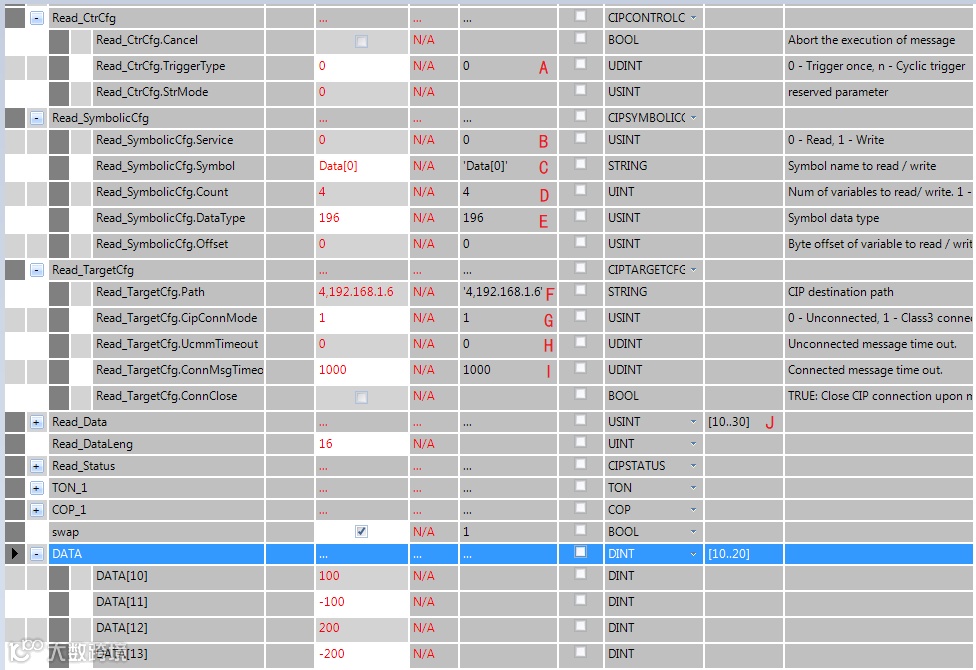

3.标签变量设置如图：

A--MSG指令触发次数，0:：条件成立后，执行一次，1：条件成立后，连续执行

B—指令读/写数据，0：读数据，1：写数据

C—读/写对应通讯处理器数据的起始地址

D—读/写数据的数量

E—读/写数据的数据类型196-DINT，详见表1

F—读/写数据的通讯路径，以太网端口固定为4，192.168.1.6为对应通讯处理器的地址

G—连接设置，0：非实时连接，1：实时连接

H和I—非连接和连接的超时时间

J读取数据存放的位置，注意不要小于读取数量长度的4倍，因为1个DINT拆分为4个BYTE

表1

4.COP指令转换数据中数据字节需要交换，Swap=1；程序执行后如图：
