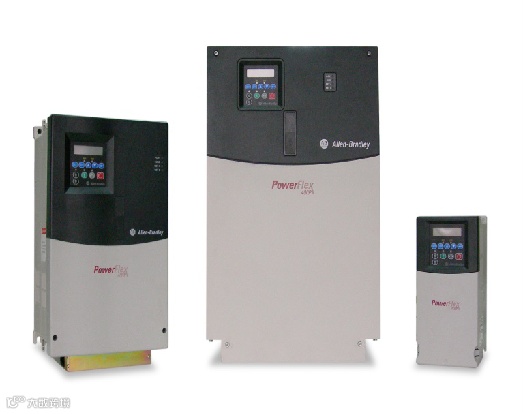

PowerFlex400P高级应用
讲师：周庆
主题：PowerFlex400P高级应用
时间：明晚8点，周日（2020/05/10）
扫码进入中海工学院
讲师简介
周庆，AB变频器技术专家。

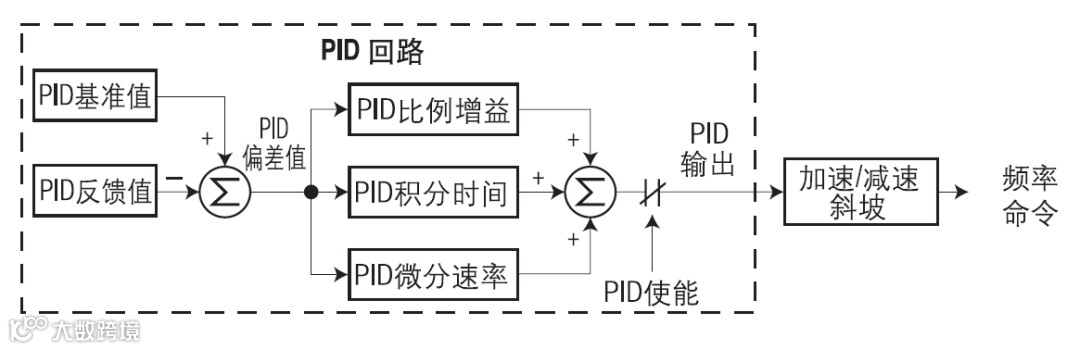

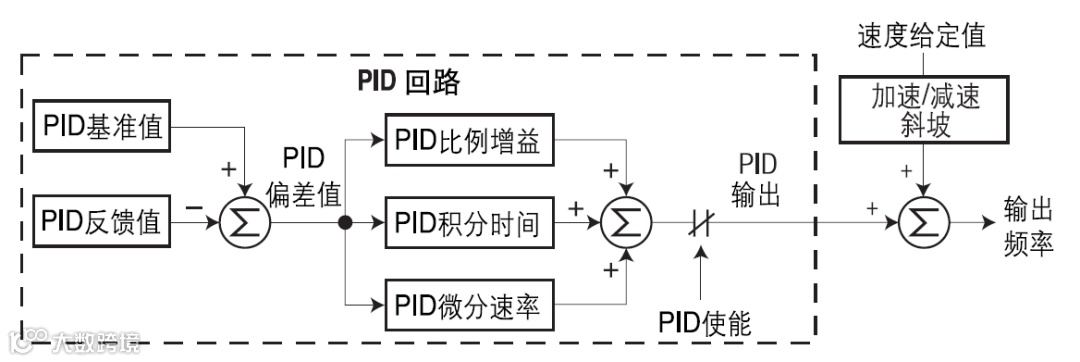

PID应用
独立控制

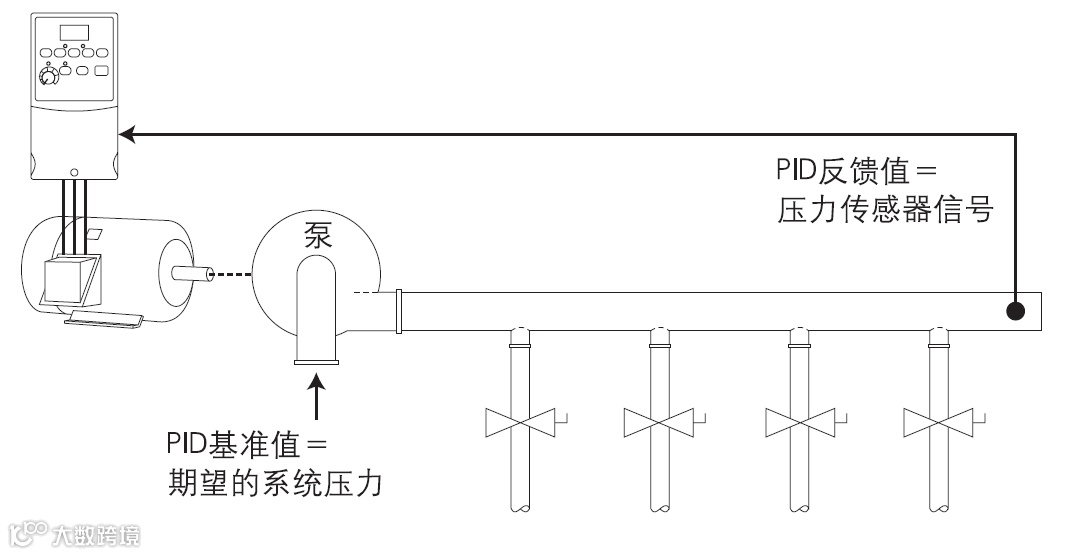

水泵应用

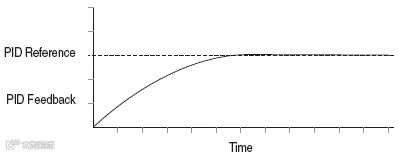

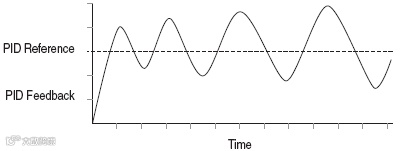

整定控制

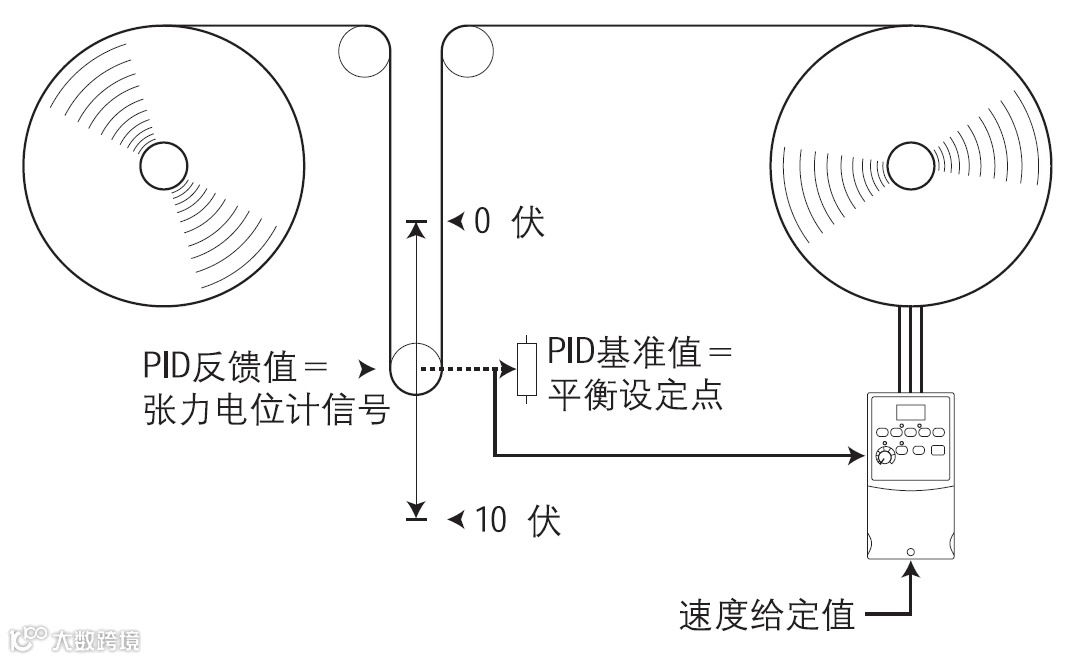

生产线应用
参数A152[PID 基准值选择]
0 “PID 禁止”（缺省值）
1 “PID 设定点” 5 “设定点整定”
2 “模拟量输入1” 6 “模拟量1 整定”
3 “模拟量输入2” 7 “模拟量2 整定”
4 “通信端口” 8 “通信端口整定”
A157[PID 设定点]
缺省值：0.0％
最小值/最大值：0.0/100.0％
A153[PID 反馈值选择]
0“模拟量输入1” （缺省设置）。
1“模拟量输入2”
2“通讯端口”
模拟量PID 基准信号标定
T069[模拟量输入1 选择]]=2“电压模式-单极型” 0-10V
T070[模拟量输入1 下限]]=0.0％
T071[模拟量输入1 上限] =100％
反转功能
T069[模拟量输入1 选择]]=2“电压模式-单极型” 0-10V
T070[模拟量输入1 下限]]=100％
T071[模拟量输入1 上限] =0％

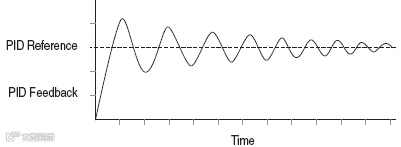

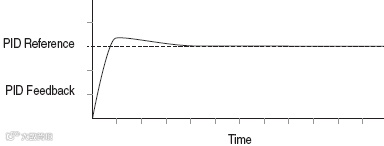

A154[PID 比例增益]
缺省值： 1.00
最小值/最大值： 0.00/99.99
A155[PID 积分时间]
缺省值： 2.0s
最小值/最大值： 0.0/999.9s
A156[PID 微分速率
缺省值： 0.00（1/s）
最小值/最大值： 0.00/99.99（1/s）
休眠-唤醒
P077[休眠-唤醒选择]
0 “禁止” （缺省值）
1 “模拟量输入1” 休眠使能来自模拟量输入1。
2 “模拟量输入2” 休眠使能来自模拟量输入2。
3 “命令频率” 基于变频器命令频率的休眠使能。
T078[休眠等级]
缺省值： 10.0％
最小值/最大值：0.0/100.0％
T079[休眠时间]
缺省值：0.0s
最小值/最大值：0.0/600.0s
T080[唤醒等级]
缺省值：15.0％
最小值/最大值：0.0/100.0％
T081[唤醒时间]
缺省值：0.0s
最小值/最大值：0.0/600.0s
辅助电机控制
PowerFlex 400P 内置了辅助电机控制功能，可以管理最多3 台工频电源驱动的电机和一台变频器驱动的电机。
可以跳过处于停运状态的电机，但需要一个电机连锁信号输入变频器。
为了保证每一台电机的疲劳系数相同或接近，自动切换功能周期性地选择电机作为辅助电机或变频电机。
1 台辅助电机，允许自动切换

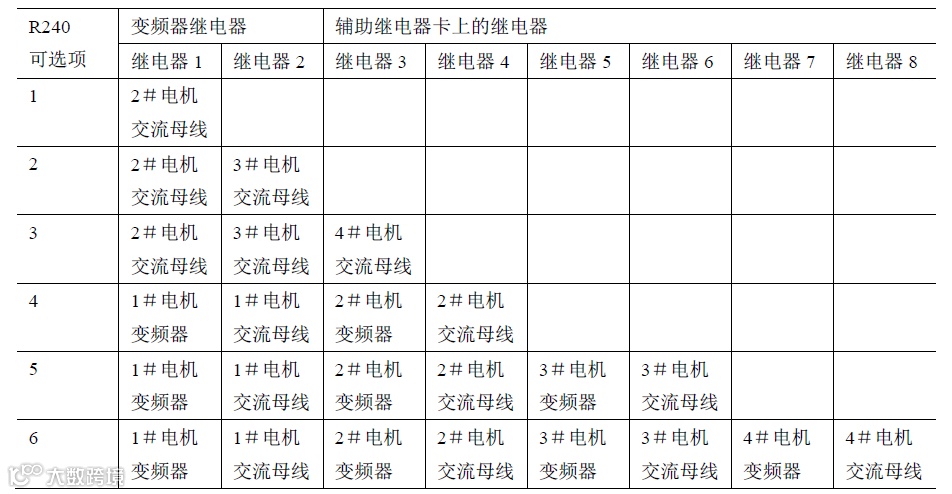

参数R239[辅助电机模式]激活辅助电机控制功能。
可选项：0 “禁止”（缺省值）
1 “使能”
通过参数R240[辅助电机数量]选择辅助电机的数量。
可选项
1 “1 台辅助电机”（缺省值）1 台辅助电机
2 “2 台辅助电机” 2 台辅助电机
3 “3 台辅助电机” 3 台辅助电机
4 “1 台辅机+切换” 1 台辅助电机并激活切换功能
5 “2 台辅机+切换” 2 台辅助电机并激活切换功能
6 “3 台辅机+切换” 3 台辅助电机并激活切换功能
通过参数T055、T060、R222、R225、R228、R231、R234 和R237 设置辅助电机模式下的继电器功能。
设置值：23 “辅助电机运行” 命令辅助电动机运行。
参数R241设置起动2＃电机时的1＃电机频率。
可选项：缺省值： 50.0Hz
最小值/最大值：0.0/320.0Hz
通过参数R250设置一个时间，当1＃电机频率超过R241[辅机1 起动频率]而且超过该延时时间，将起动2＃电机。
设置值：缺省值： 5.0s
最小值/最大值：0.0/999.9s
通过参数R242辅机停机频率]设置需要停止2＃电机时的1＃电机频率。
设置值：缺省值： 25.0Hz
最小值/最大值：0.0/320.0Hz
通过参数R251[辅机停机延时]设置一个时间，当1＃电机频率低于R242[辅机1 停机频率]而且超过该延时时间，将停止2＃电机。
设置值：缺省值： 3.0s
最小值/最大值：0.0/999.9s
通过参数R253[辅机自动切换延时]设置一个运行累计时间。超过这个设定时间，变频器 将停止1＃电机变频控制，并将2＃电机纳入变频控制。
设置值：缺省值： 0.0 小时
最小值/最大值：0.0/999.9 小时
通过参数R254[辅机自动切换幅值]设置允许自动切换进行的PID 最大输出值。仅当PID输出值低于该阀值时，自动切换恢复作用。
设置值：缺省值： 50.0％
最小值/最大值：0.0/100.0%
在辅助电机控制模式下退出电动机运行。
T051[数字量输入1 选择] ,
21 “电机互锁1
（I/O 端子05）
T052[数字量输入2 选择] 22 “电机互锁2
（I/O 端子06）
T053[数字量输入3 选择] 23 “电机互锁3
（I/O 端子07）
T054[数字量输入4 选择] 24 “电机互锁4
（I/O 端子08）
