Inpho软件应用实战技术之十九——无人机数据处理模块助力沙漠区域DOM生产

01

数据概况

无人机数据

数量：427张

相机：SONY

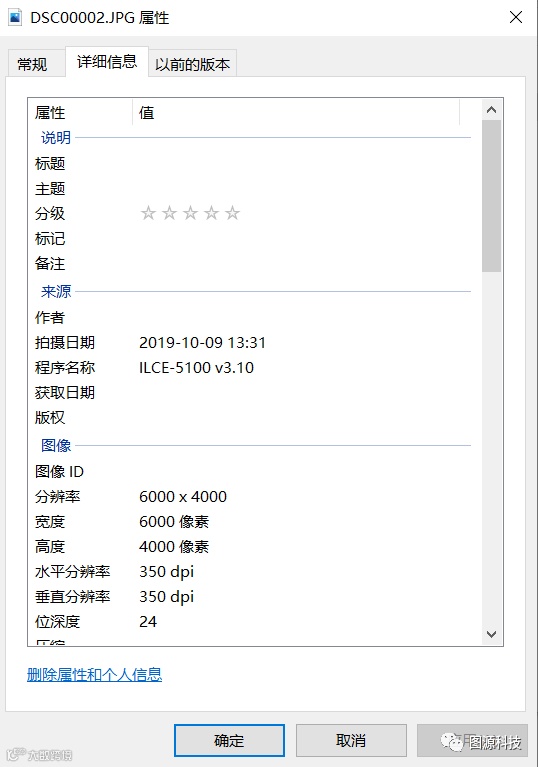

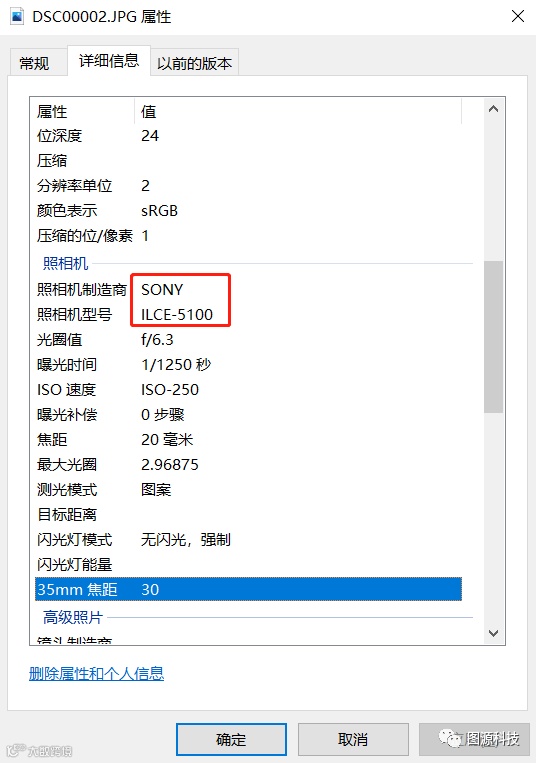

图1 影像基本信息

POS：

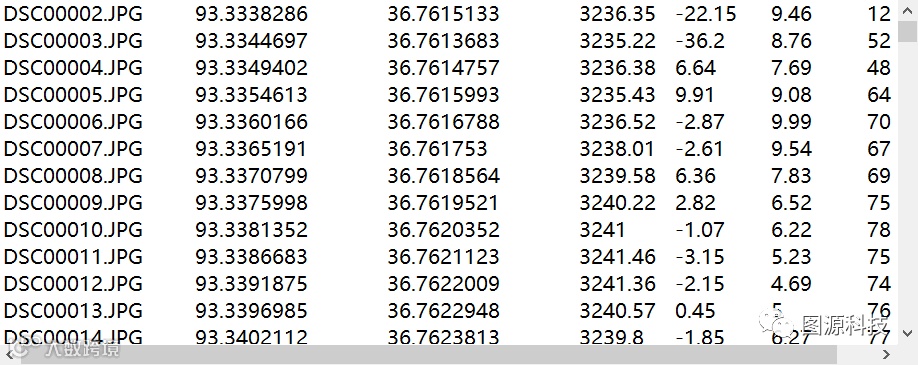

图2 POS信息

影像细节（弱纹理）：

图3 影像纹理信息

02

软件

Inpho UASMaster无人机数据处理模块。

图4 UASMaster版本

03

数据处理

3.1 创建工程

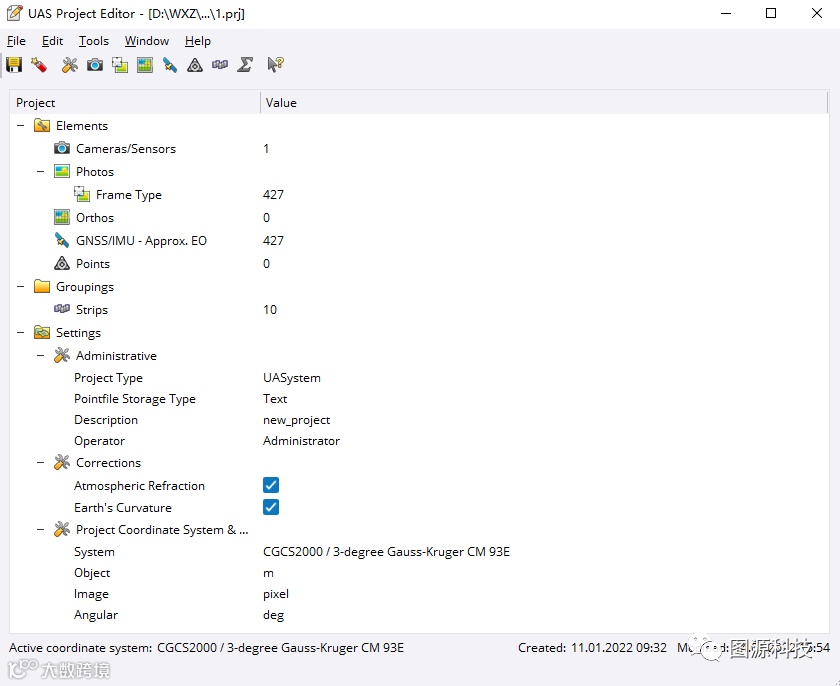

图5 工程创建

3.2 空三加密

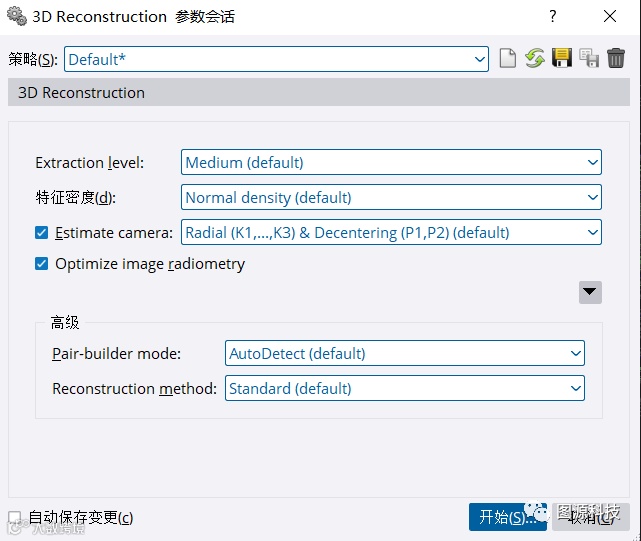

（1）匹配策略设置。

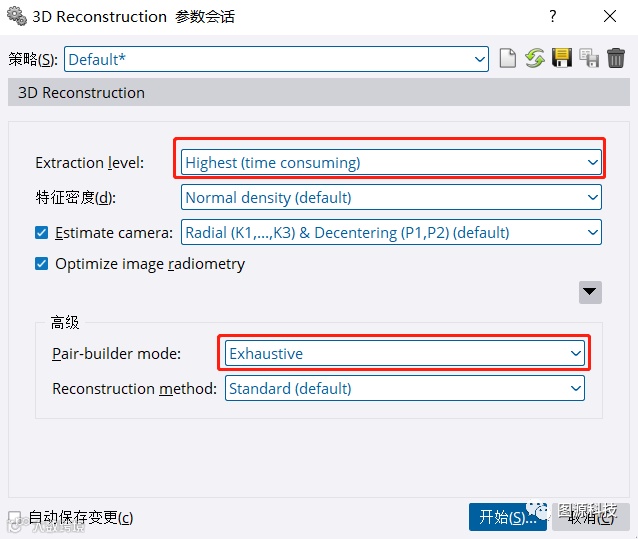

图6 匹配参数设置

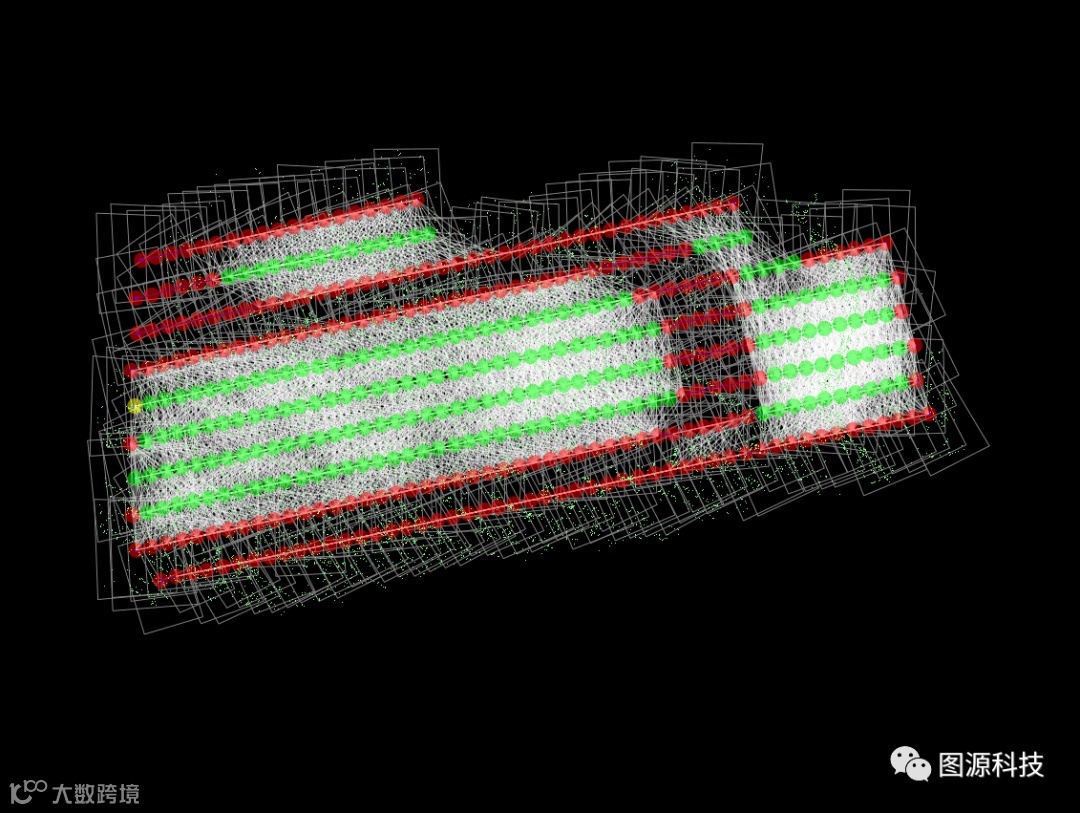

第一次匹配结果：整个区域没有完全匹配出来。

图7 自由网结果（第一次）

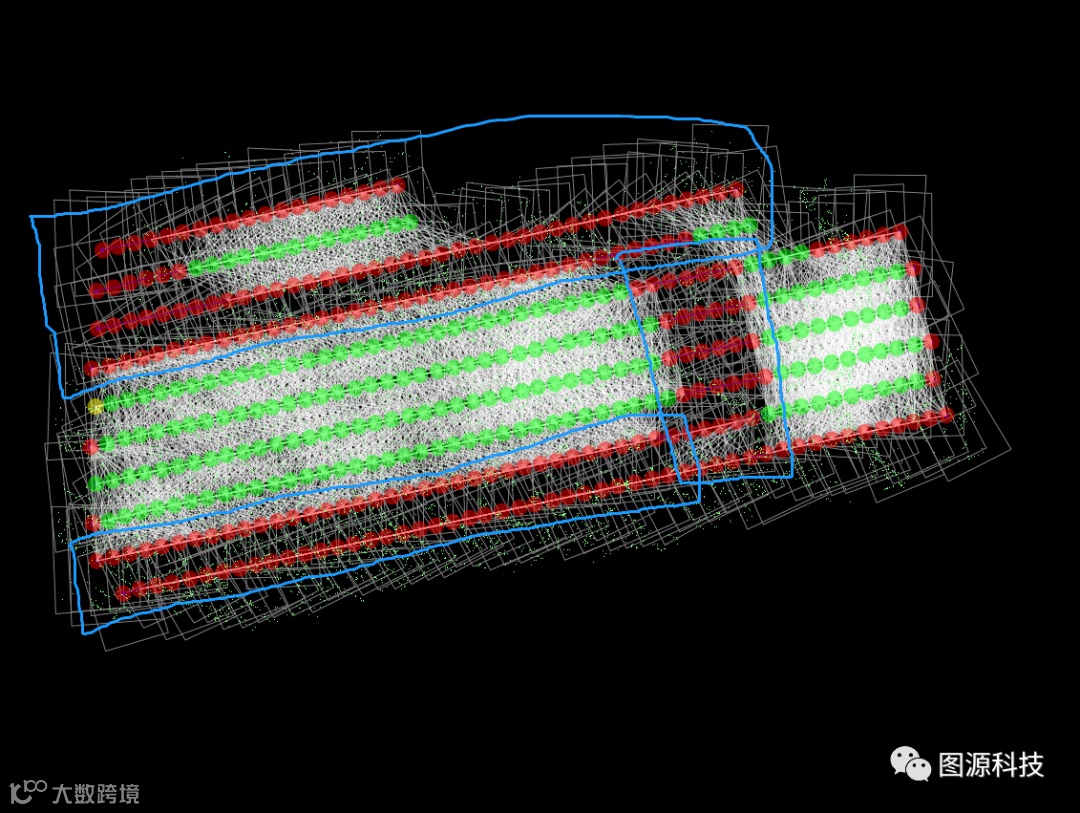

采用子区匹配方式，分为3个子区。UASMaster模块子区创建的概念和Inpho主模块不一致。你只要选择需要重新匹配的影像即可。

图8 子区创建

子区匹配策略设置。

图9 匹配参数修改

子区匹配后，接边的问题，我们可以使用点跟踪工具进行接边区域的点跟踪。

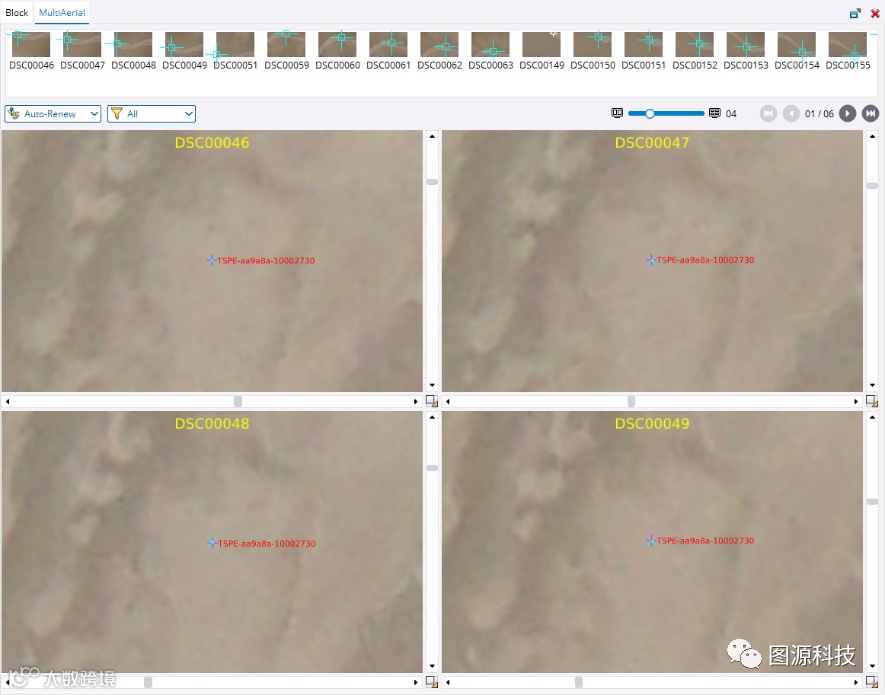

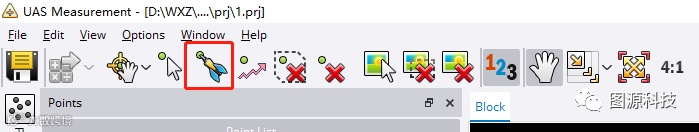

图10 点跟踪工具

最终呈现的结果：

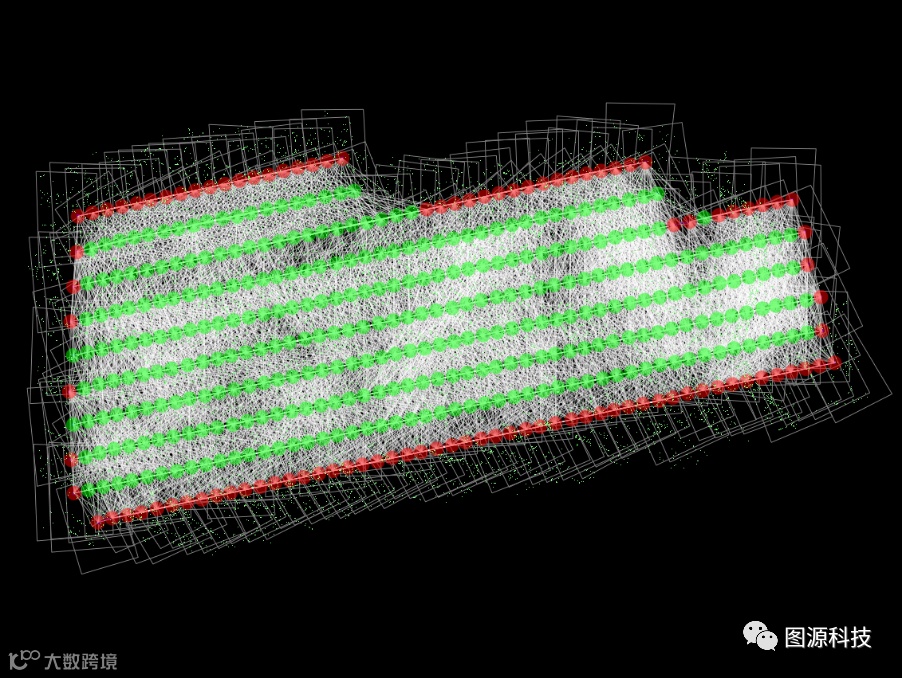

图11 自由网结果

图12 连接点检查

（2）最后整体平差一次即可。

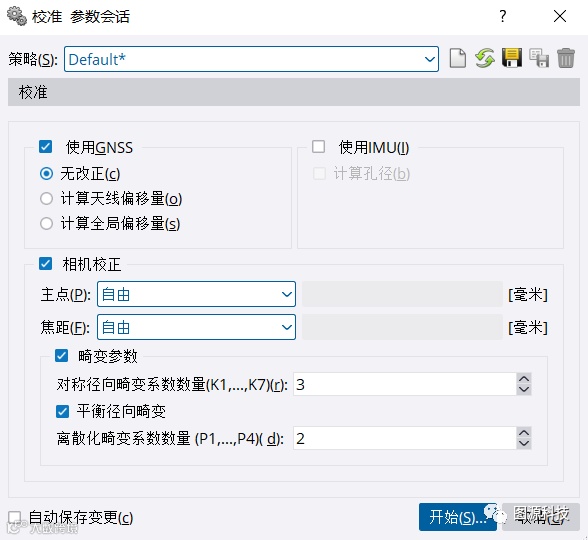

图13 平差处理

3.3 DEM和正射影像生产

因为是沙漠区域，dtm等同于dem，我们选择批处理的方式进行DOM生产。

图14 批处理

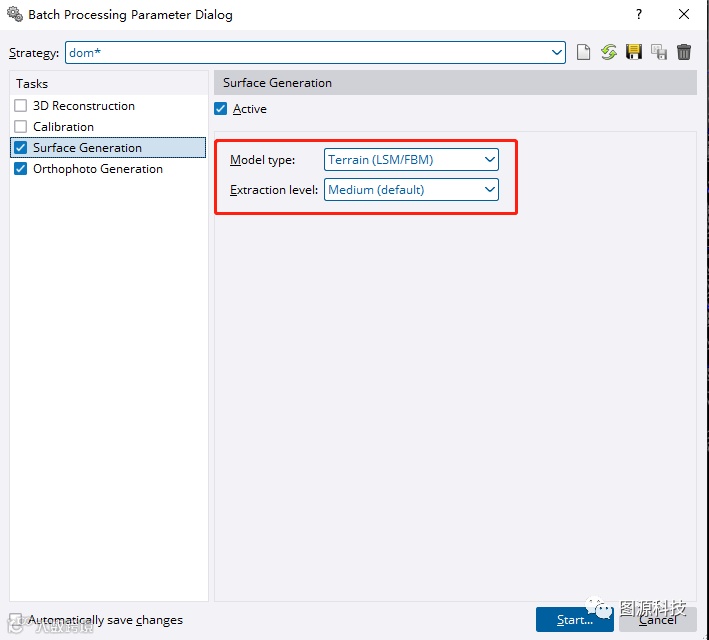

批处理DTM参数设置：

图15 DTM参数设置

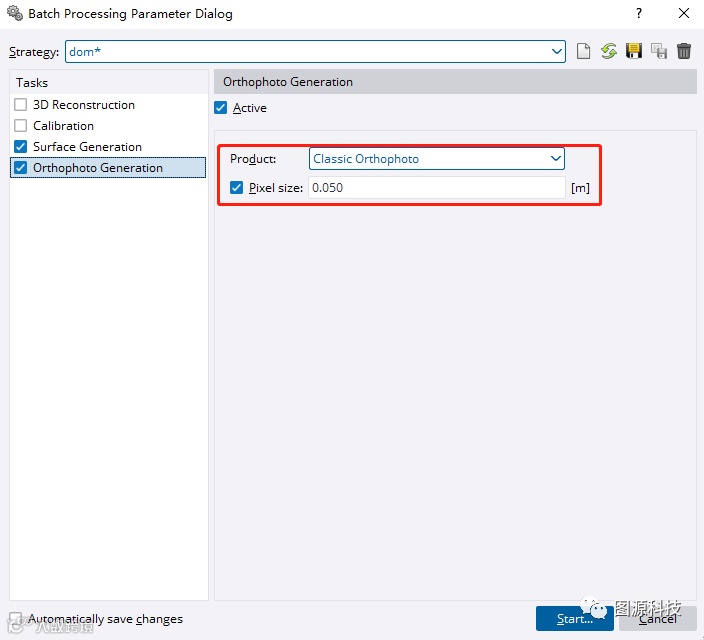

正射影像参数设置：

图16 正射影像参数设置

04

成果展示

整个测区图：

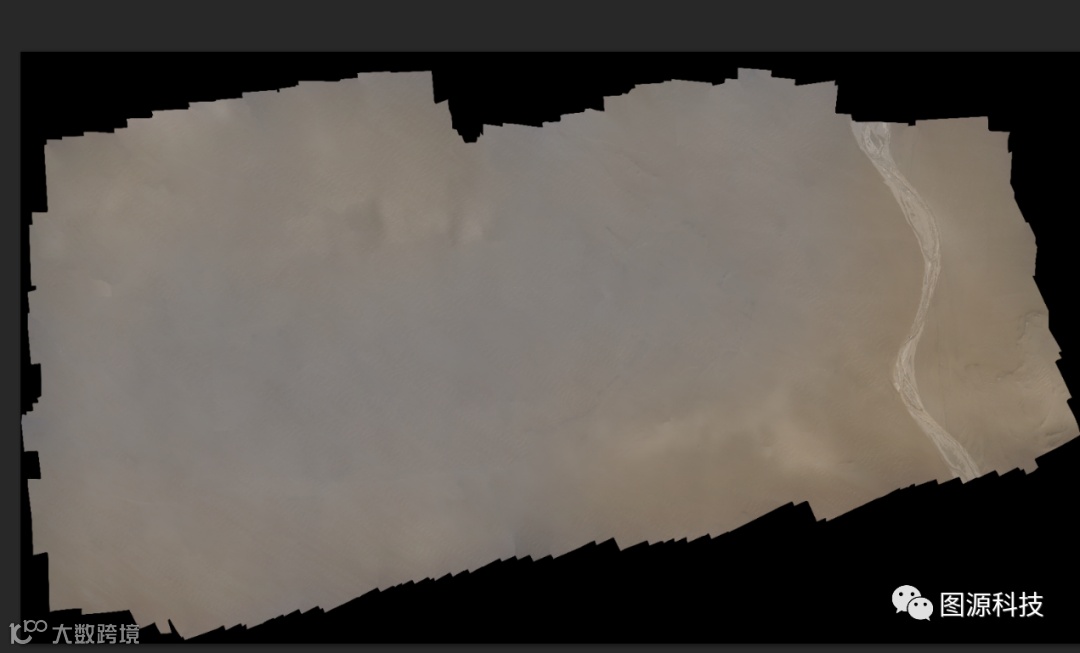

图17 DOM成果

局部放大图：

图18 局部细节展示
