CMX从零开始 | Medium（二）串口通信

Studio5000  V31及以上。

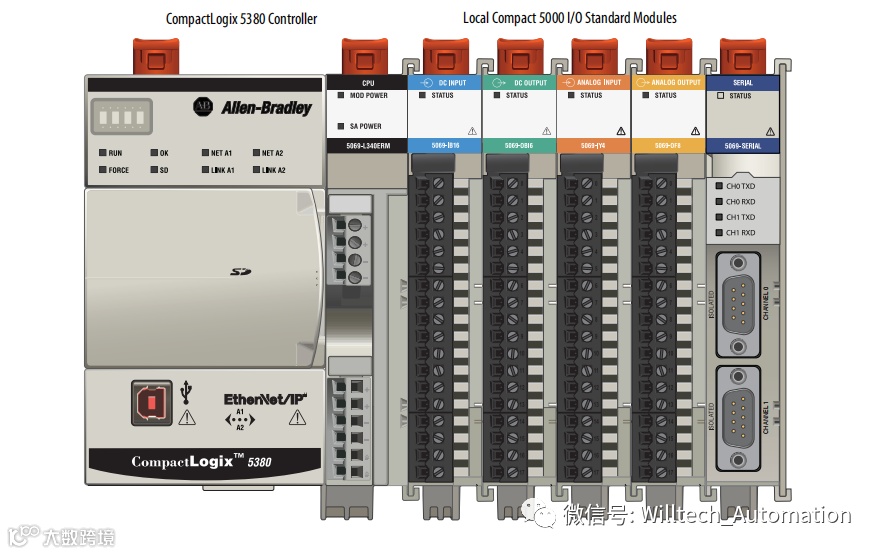

5069系列CPU

（端子5069-RTB64-SCREW）

 5069-SERIAL  固件版本V2.012

• Generic ASCII

• Modbus RTU (Master/Slave)

• Modbus ASCII (Master/Slave)

• DF1 Master

• DF1 Slave

• DF1 Point to Point

• DF1 Radio Modem

• DH485

• 每个 5069-SERIAL提供两个串口

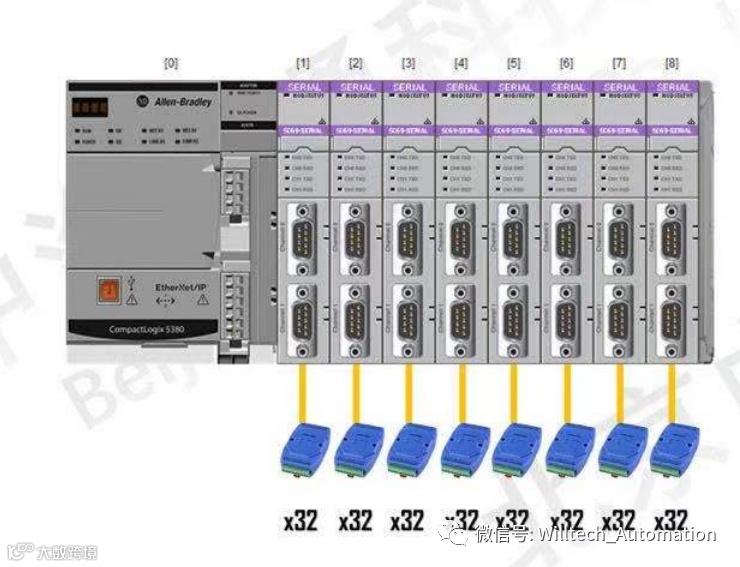

• 每个5069-SERIAL最大可以连接32个RS485设备

• 物理连接方式：RS232C, RS422 or RS485

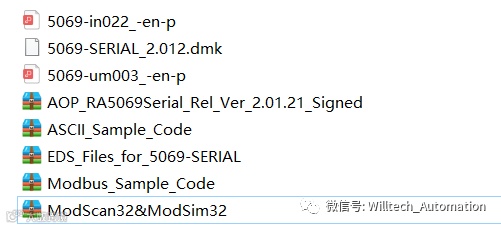

为了调试方便，悟控特意整理了《串口通信资料包》，包括：

1. “5069-in022_-en-p”安装手册

2. “5069-SERIAL_2.012.dmk” 最新固件包

3. “5069-um003_-en-p”用户手册

4. “AOP_RA5069Serial...”AOP文件

5. “ASCII_Sample_Code” ASCll码通信例程

6. “EDS_Files_for_5069-SERIAL” EDS文件

7. “Modbus_Sample_Code” Modbus RTU通信例程

8. “ModScan32&ModSim32” Modbus调试助手

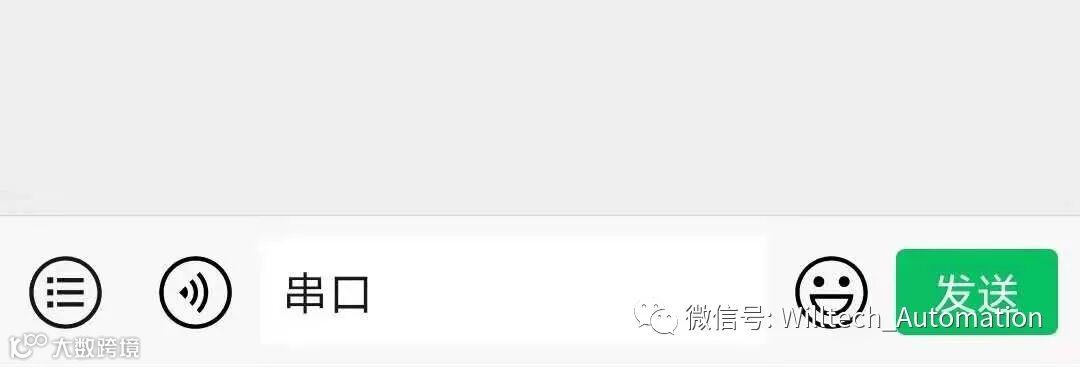

关注“北京中海汇通自动化”公众号，发送“串口”即可获得《串口通信资料包》

在做串口通信调试的时候需要有一个正确的思路：

1. 确定通信协议是否满足需要

2. 确认物理连接方式，RS232 or RS485,确认后查看手册中接线说明

3. 确认连接设备数量模块是否可以满足

4. 准备USB转RS485 or RS232电缆（根据具体应用选择）

5. 电脑安装V31及以上Studio5000

6. 检查Studio5000中是否可以添加5069-SERIAL，如果找不到可以安装AOP文件

7. PLC使用相关例程和电脑上的串口调试助手通信测试，确保参数和接线正确

8. 串口调试助手和串口设备通信测试，确保参数和接线正确

9. 单个串口设备连接PLC通讯测试

10. 使用双绞屏蔽线，正确的接地方式

11. PLC连接所有串口设备测试

12. RS485通信不要遗忘终端电阻
