导读：Inpho13.1 软件对北京三号数据进行空三加密和DEM生产

1. 原始数据概况

采用8景全色影像（4个立体像对），影像分辨率约为0.5m。

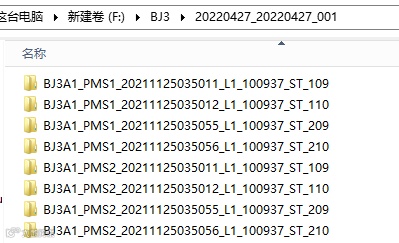

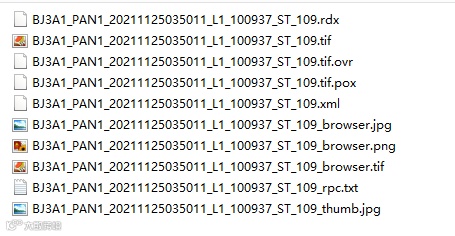

图1 北京3号卫星影像处理工程原始数据

2. 北京3号立体像对影像数据生产流程

原始北京3号卫星立体像对影像数据包含全色影像与多光谱影像，全色影像分辨率高，基于全色立体像对影像进行空三加密与DTM提取。具体的数据处理流程如下图所示。

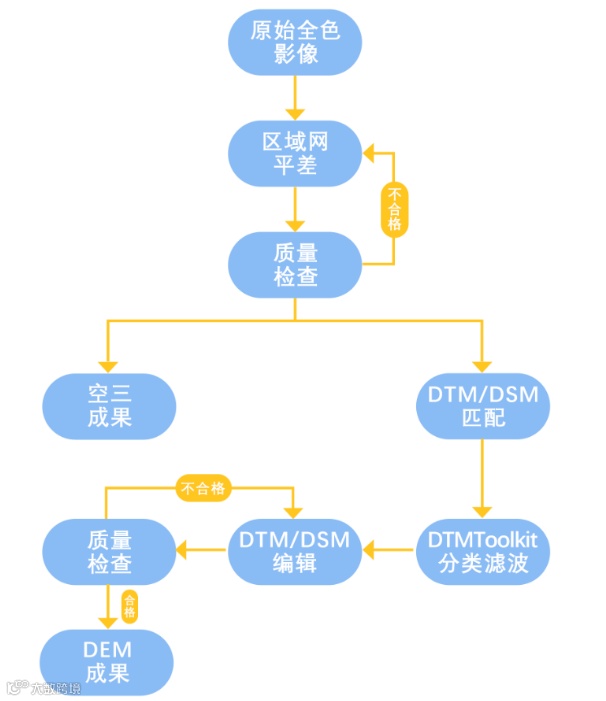

图2 北京3号卫星立体像对影像数据处理流程

3. 新建工程

（1）打开ApplicationsMaster 13.1 ,选择卫星处理模块或打开SATMaster 13.1。

首先定义坐标系信息，然后点击RPC类型，导入北京3号8景全色影像，选择北京3号传感器，自动获取每景影像的地形高。

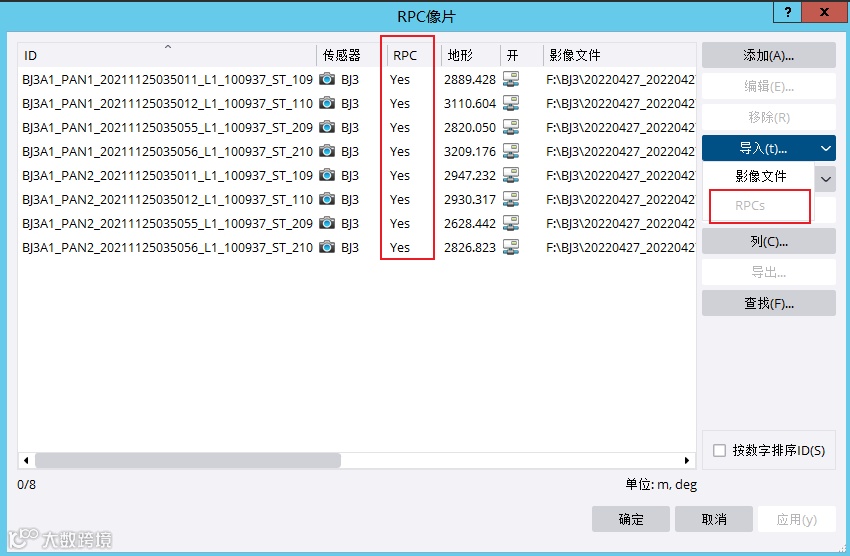

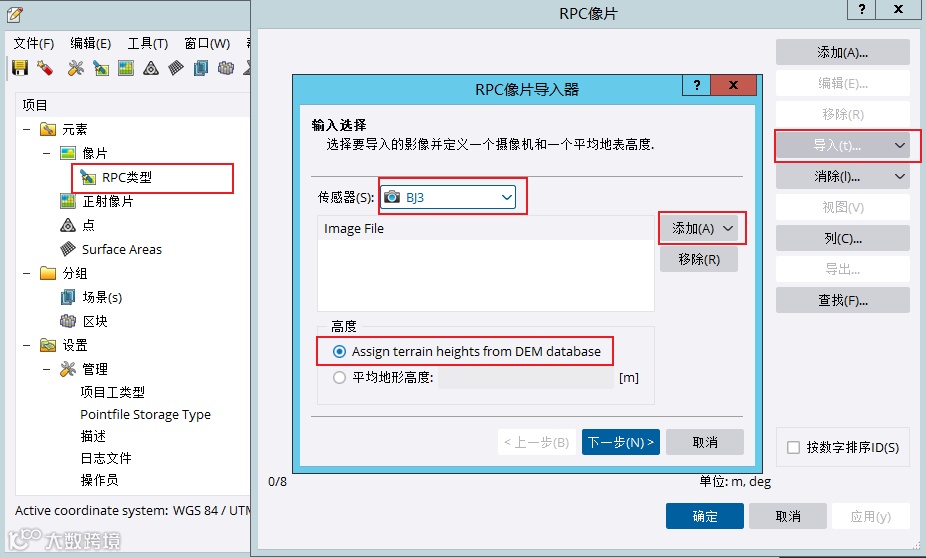

图3 加载影像数据和RPC文件

（2）创建场景后，保存工程，选择“影像命令器”选项，在影像命令器生成影像金子塔和项目概览图。

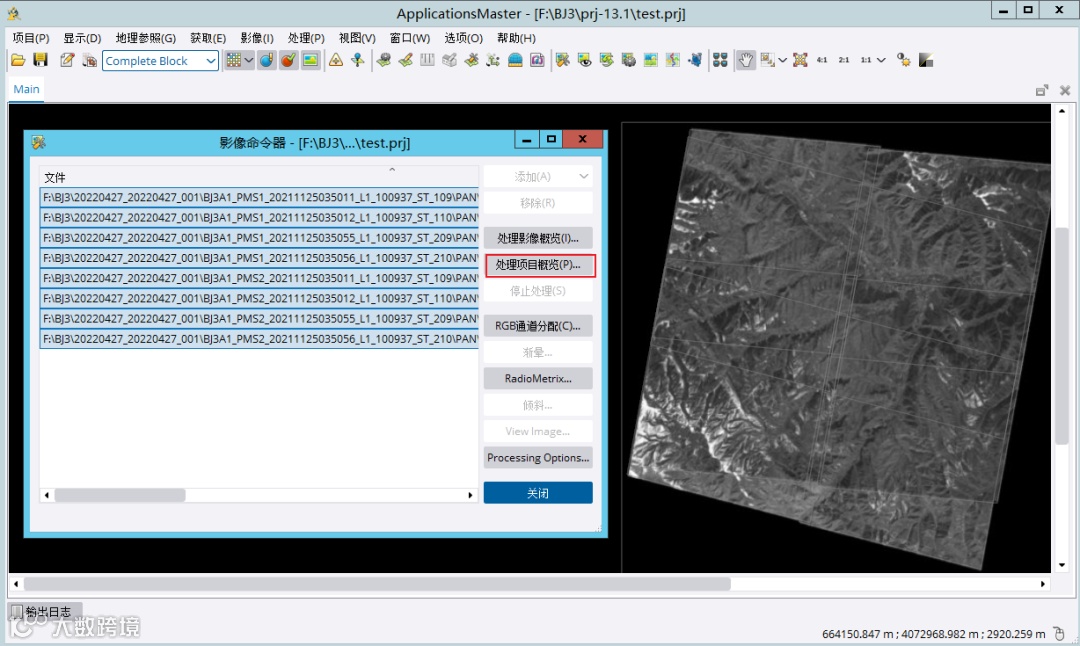

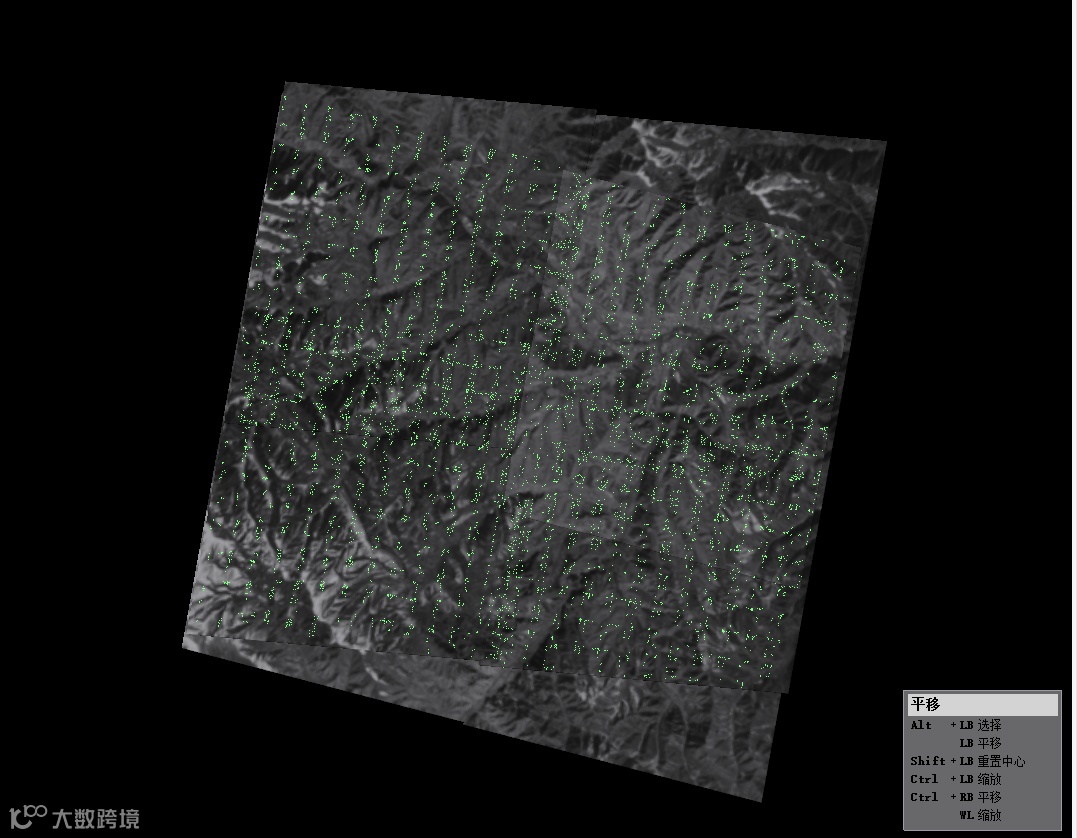

图4 生成影像金字塔和项目概览

4. 空三加密

（1）进入空三测量界面，设置好提取等级后，进行空三加密。检查提取后的连接点，对于标准差过大连接点进行删除，点击“方位”选项再次进行平差处理。

图5 连接点自动提取和RPC优化

（2）检查空三结果是否合格。系统统计的所提取的连接点标准差SX：0.206~0.431，SY：0.176~0.352，SZ：0.513~1.033。合格的结果可以进行空三成果导出，到测图软件进行测图。或者进行接下来的DTM生产，

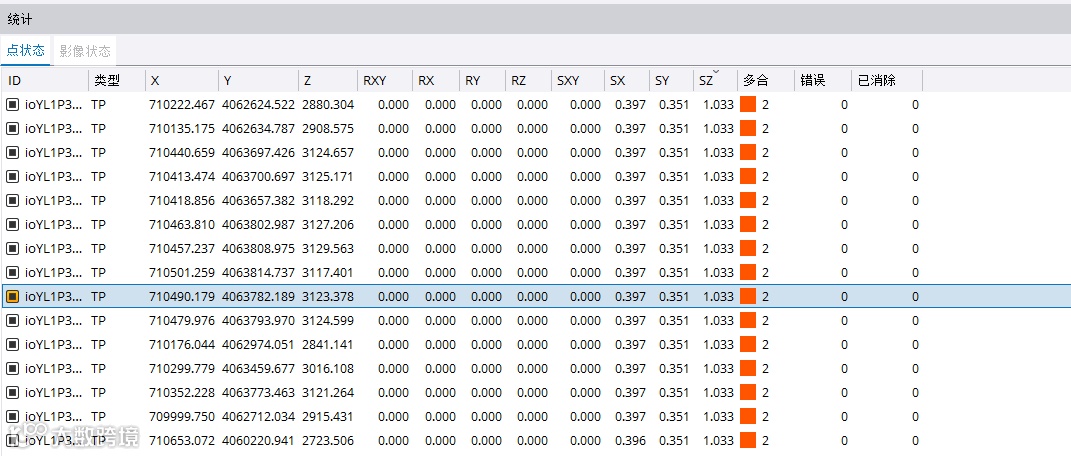

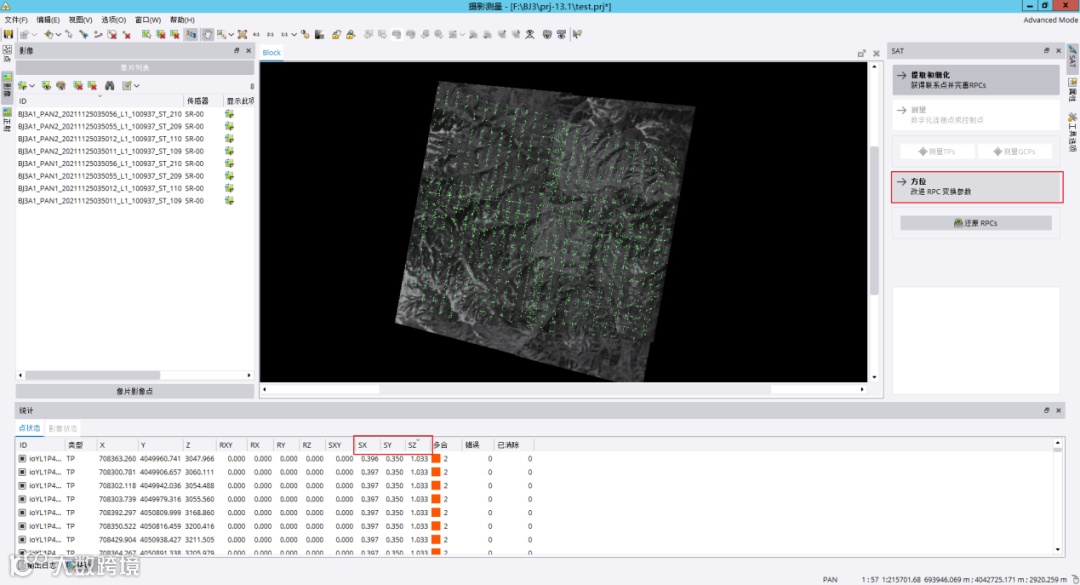

图6 空三结果分析

（3）空三结果导出：

空三处理完成后，通过工程编辑器，选择导入的影像，进行处理后的RPC导出。用于在第三方软件中基于北京3号卫星立体像对空三结果创建数字线划图与高精度的等高线等成果。

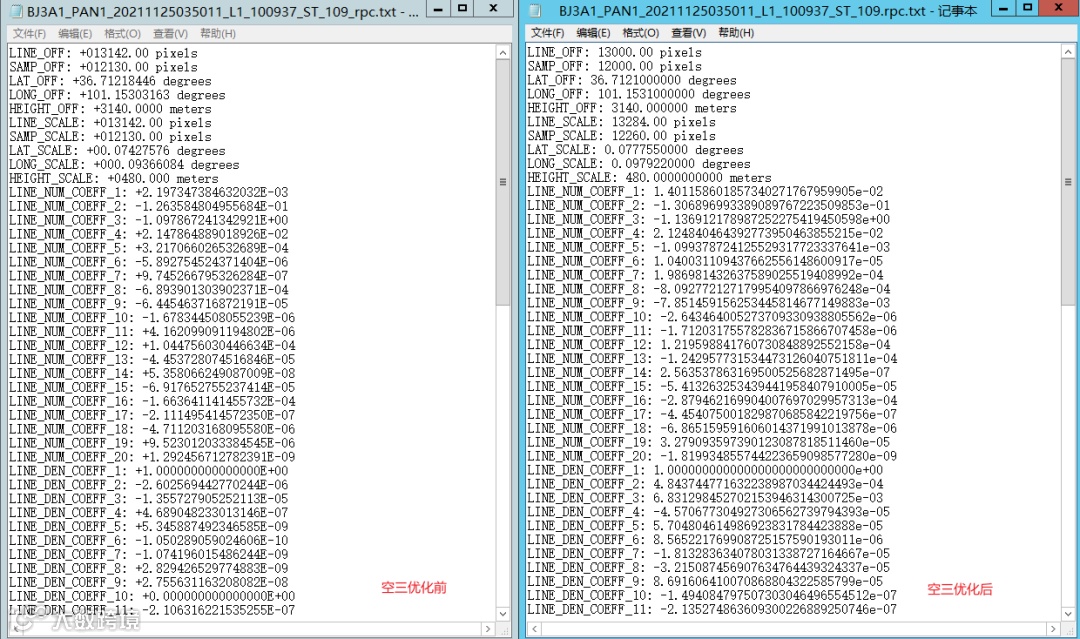

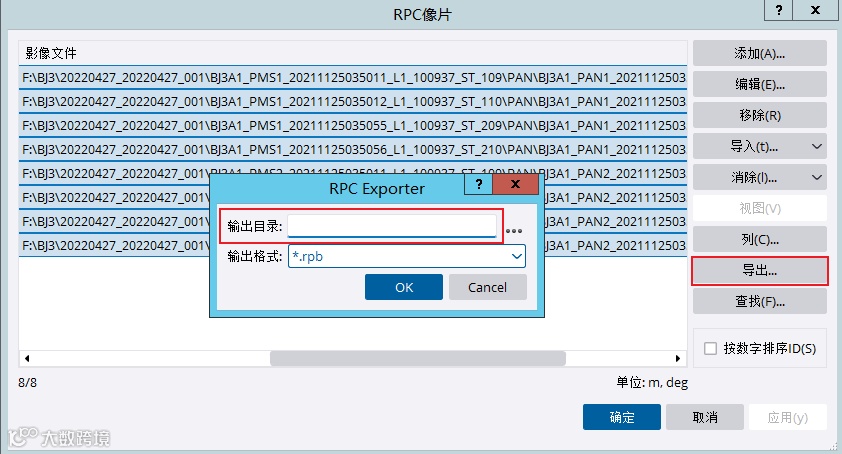

图7 RPC成果导出

5. DTM提取

（1）打开Match-T DSM模块，点击“添加”选项，设置相应DTM生产策略。

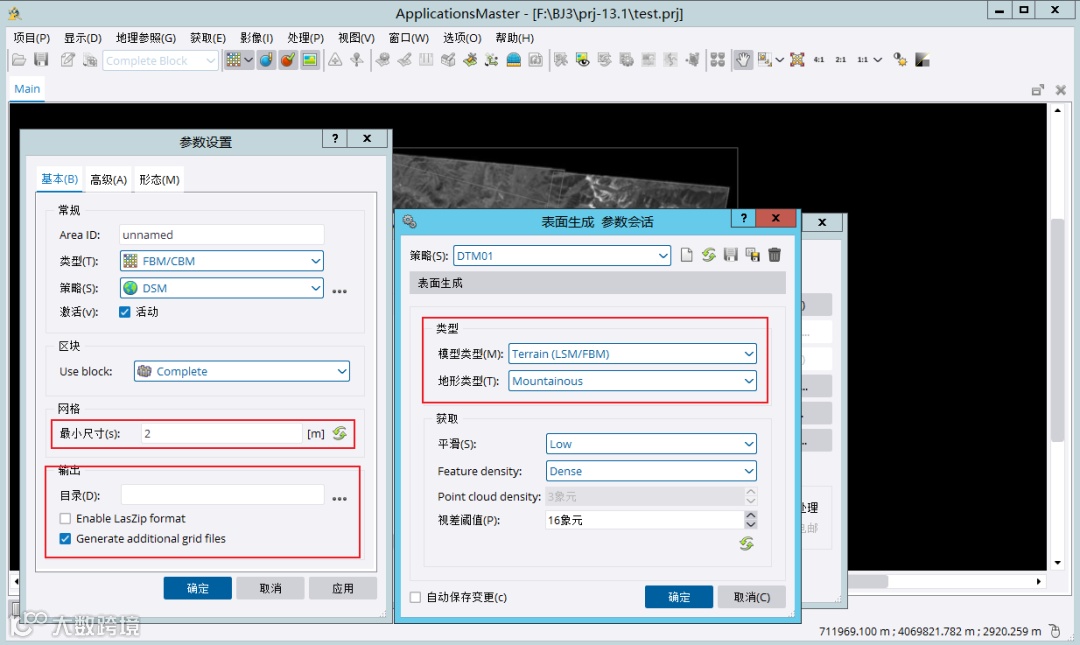

图8 DTM提取设置

6.DTM数据检查与编辑

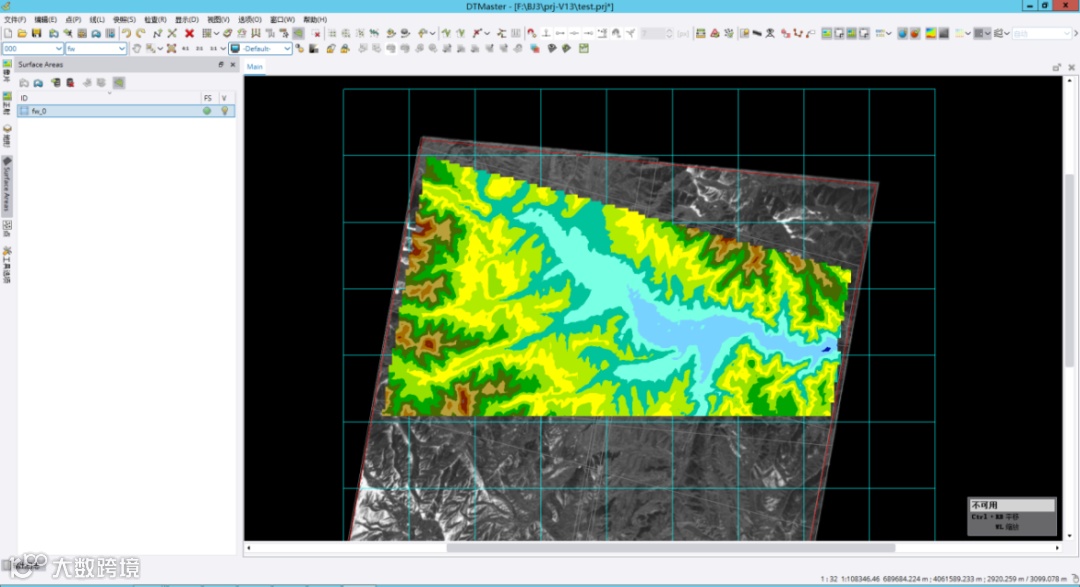

（1）打开DTMaster模块，加载生产的DTM数据，可通过晕渲、Z码、拉剖面、等高线、立体下等方式进行质检，通过格式刷、内插，分类等方式进行DTM编辑。

图9 DTM质检与编辑

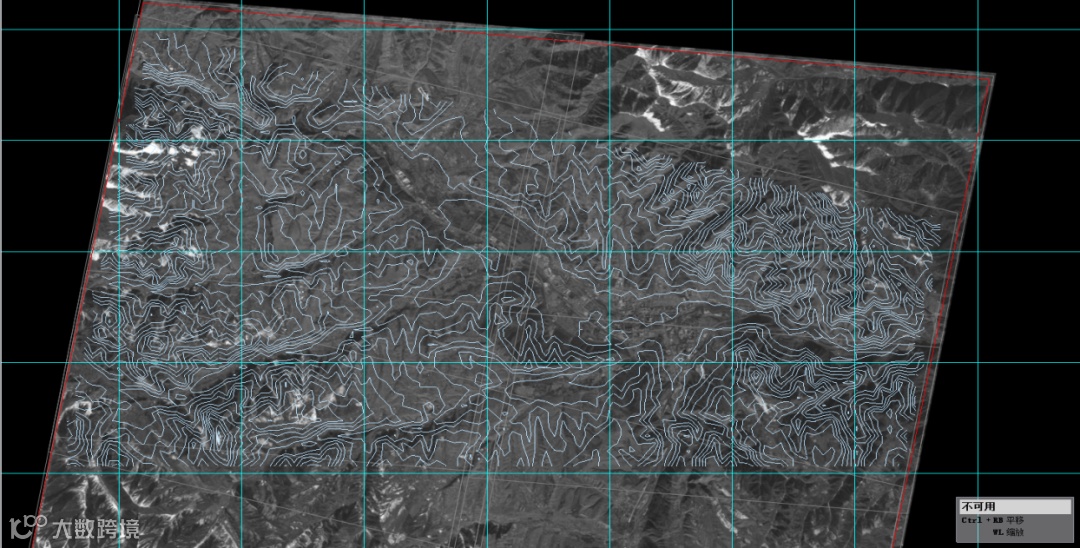

（2）DEM成果展示：

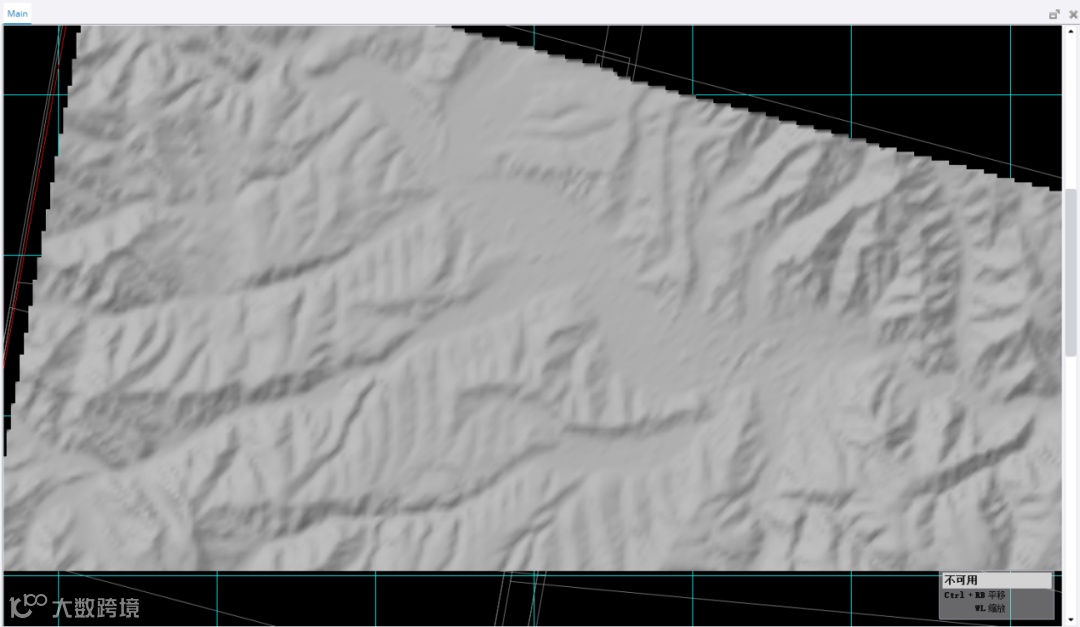

图10 DEM成果

7. 总结

Inpho13.1可直接读取北京3号传感器模型参数，通过对北京3号卫星立体像对数据空三、DEM处理测试，Inpho软件能快速高效进行北京3号卫星立体像对数据生产，创建高精度的空三成果，以及高精度的DEM成果，满足基于卫星影像生产的需求。也可对接国内常见测图软件，比如航天远景等，进行后期立体测图。
