如何有效的提高巡检工作质量？如何有效的将巡检数据信息化？
一、关于数据源
无人机激光雷达点云数据：EVT1052.laz

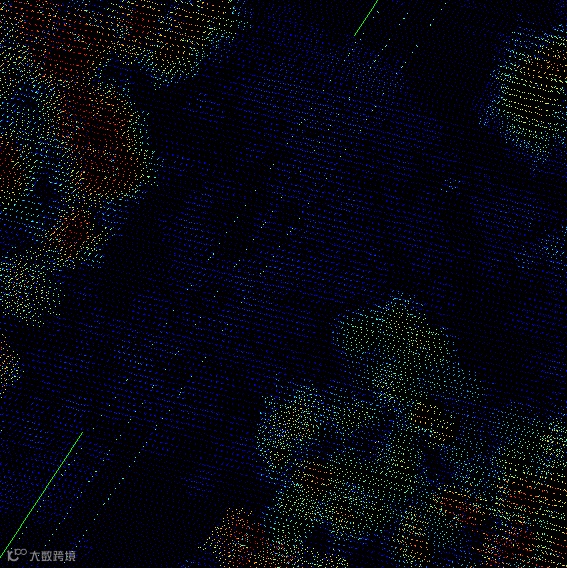

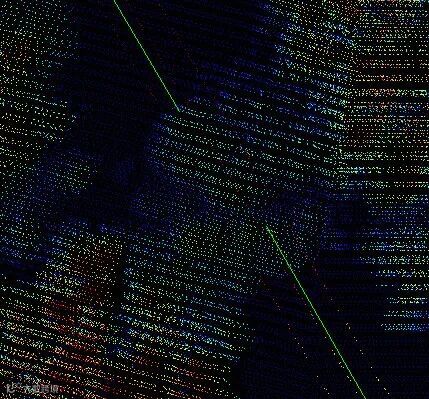

图1 点云数据

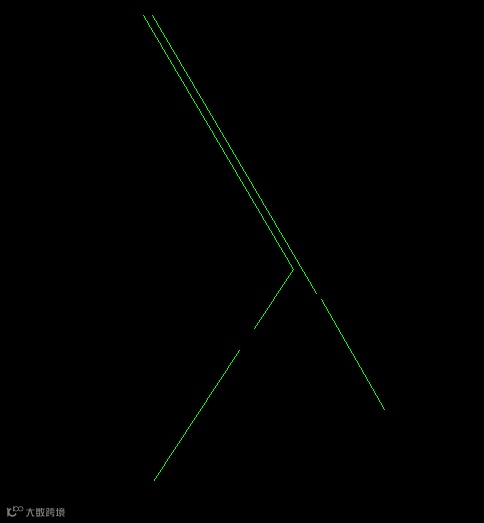

图2 矢量数据
二、数据处理

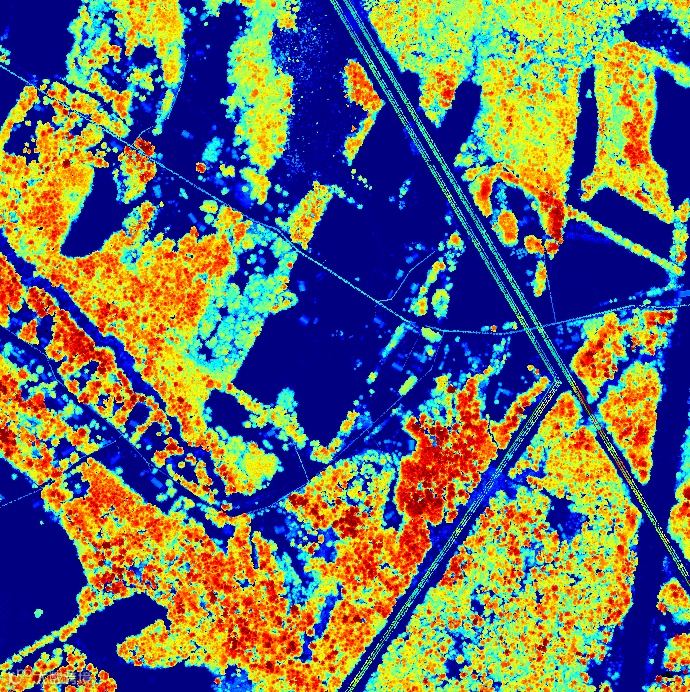

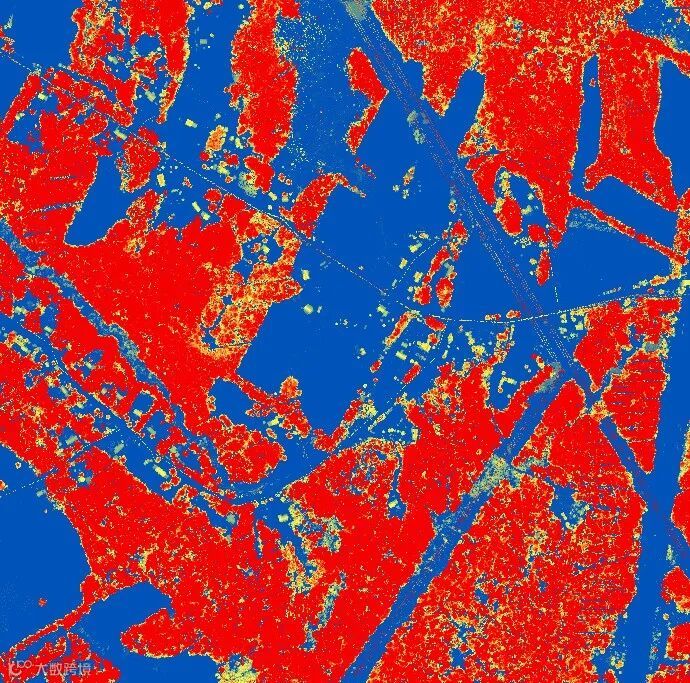

图3 DSM结果
2. 创建“POWERLINE”类别

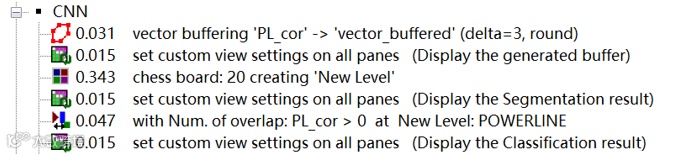

图4 创建电力线规则集
在使用卷积神经网络提取电力线之前，需要先根据原始的电力线创建“POWERLINE”类别，即三条电力线的范围，基于此才可以创建实际的电力线的样本切片。此处使用了“vector buffering”和”assign class”算法创建“POWERLINE”类别。

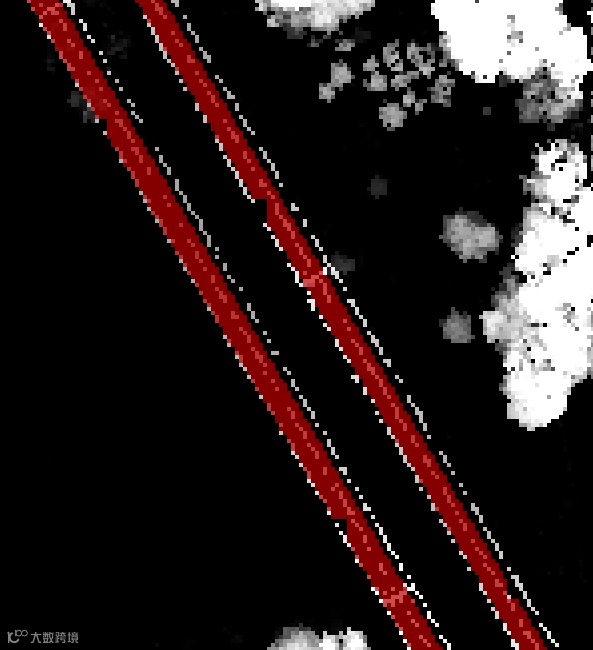

图5 “POWERLINE”类别
图6 创建样本规则集
使用generate sample patches算法生成25000个64*64的电力线样本切片，30000个64*64的非电力线样本切片。

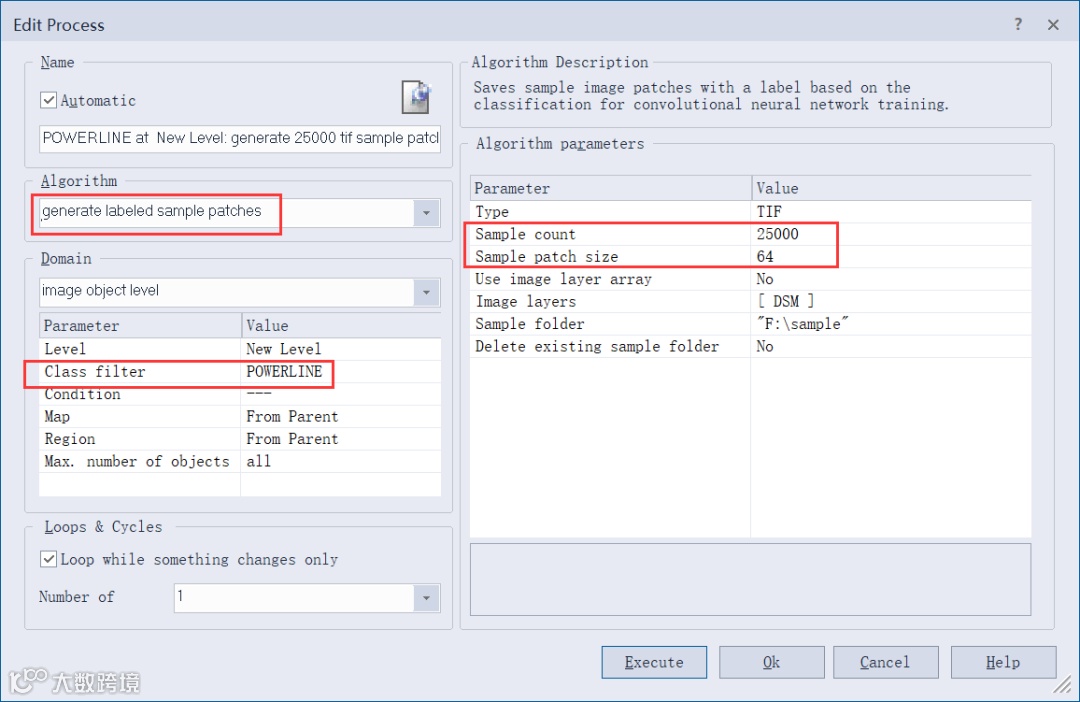

图7 generate labeled sample patches参数设置界面

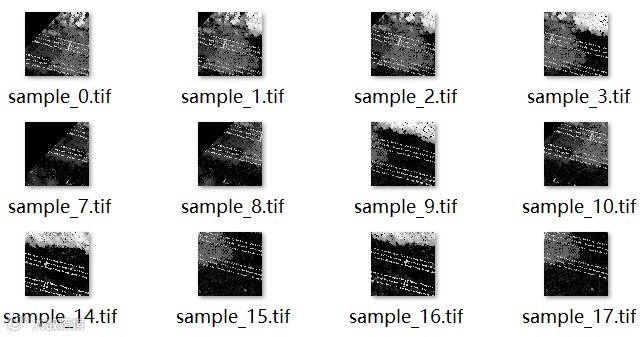

图8 电力线样本切片

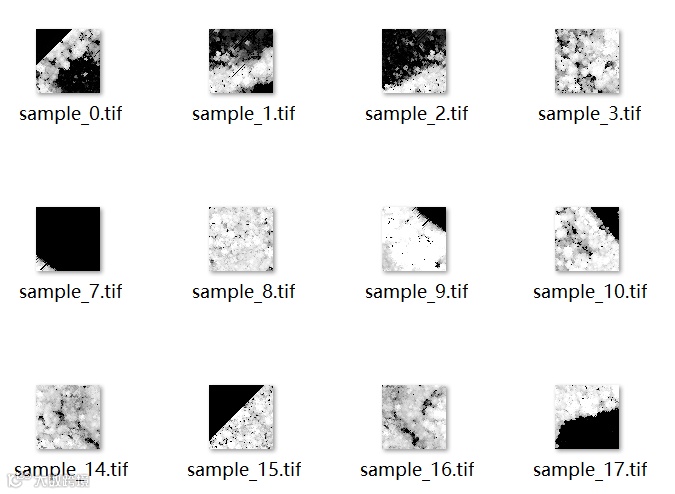

图9 非电力线样本切片
4. 深度学习CNN算法提取电力线

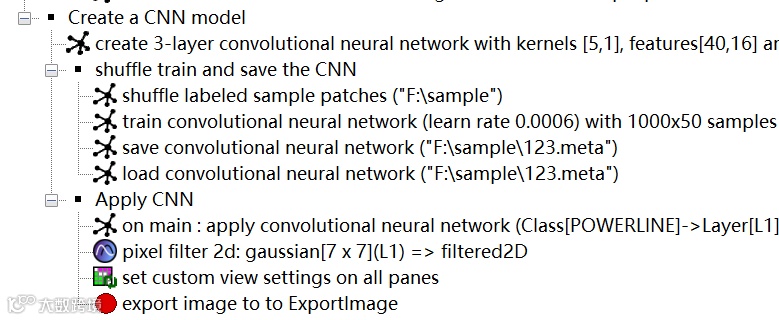

图10 深度学习算法创建以及应用规则集
使用卷积神经网络的基本步骤为：①创建CNN模型，②打乱样本切片顺序，③训练CNN模型，④保存CNN模型，⑤应用CNN模型。

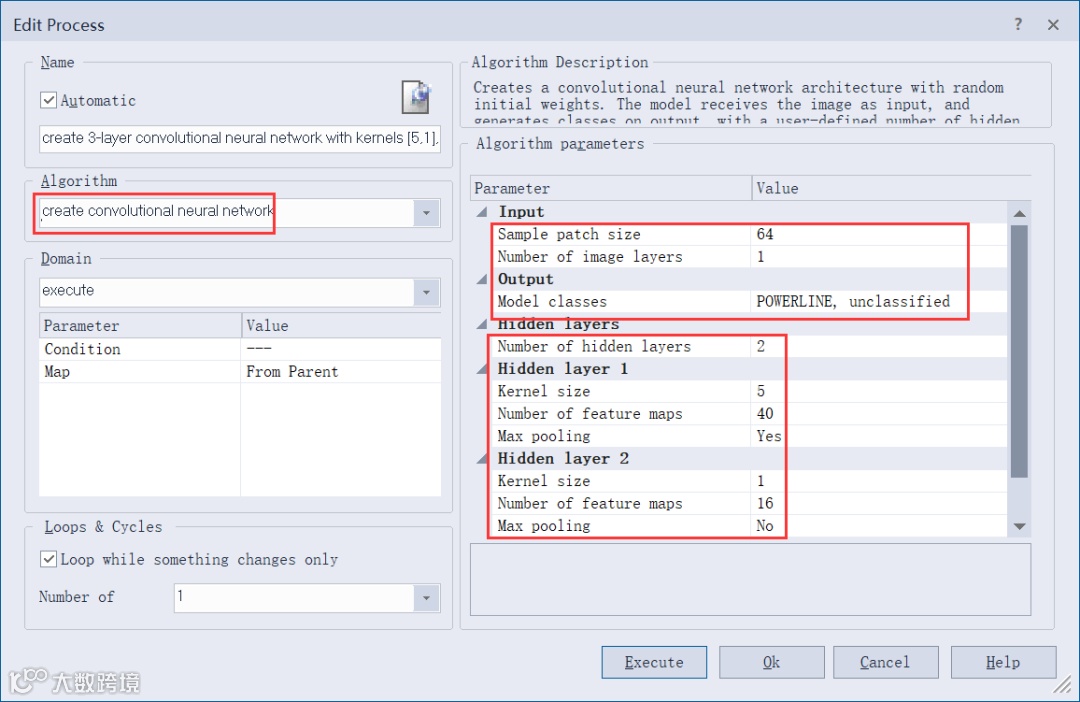

图11 创建CNN模型

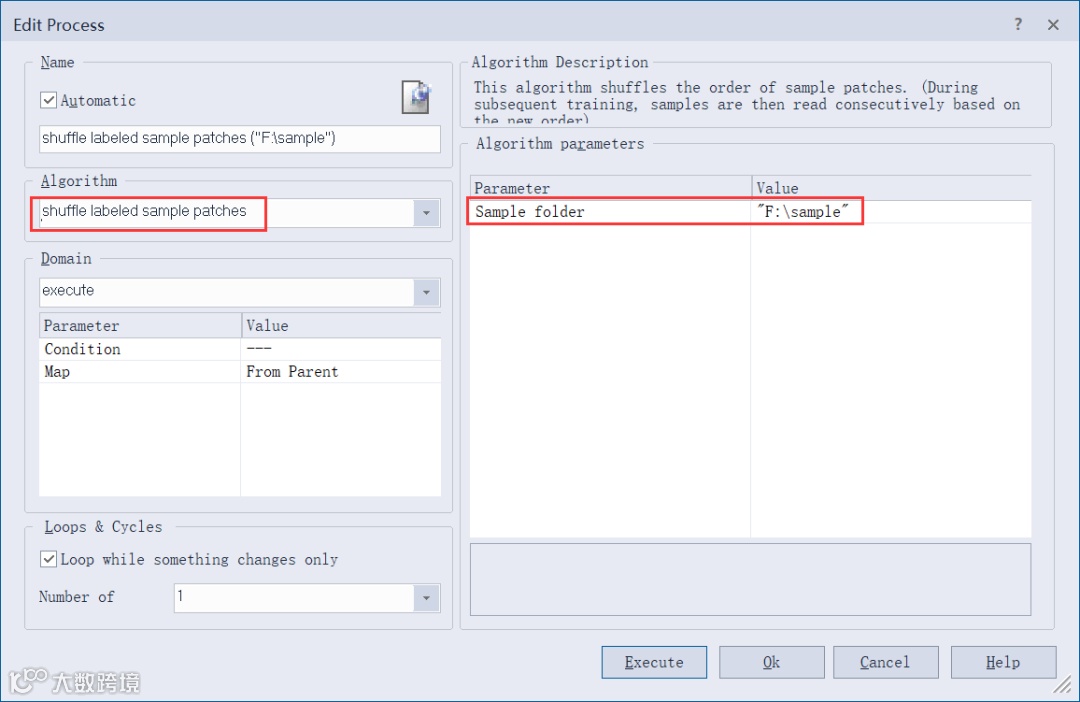

图12 打乱样本切片的排列顺序

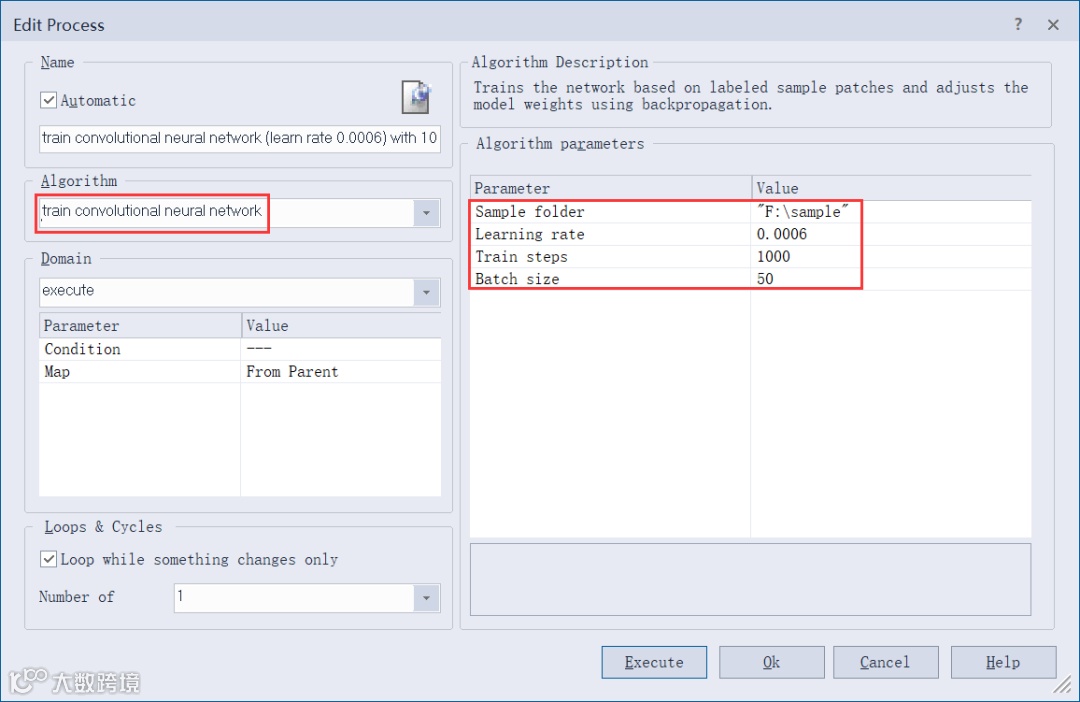

图13训练CNN模型

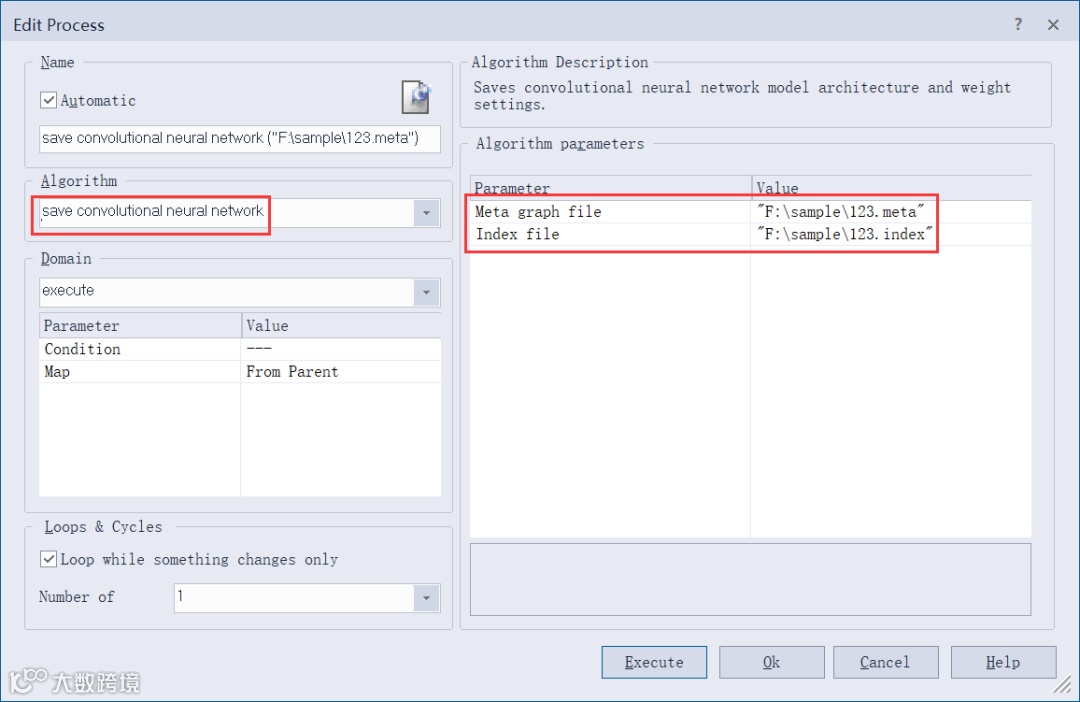

图14 保存模型

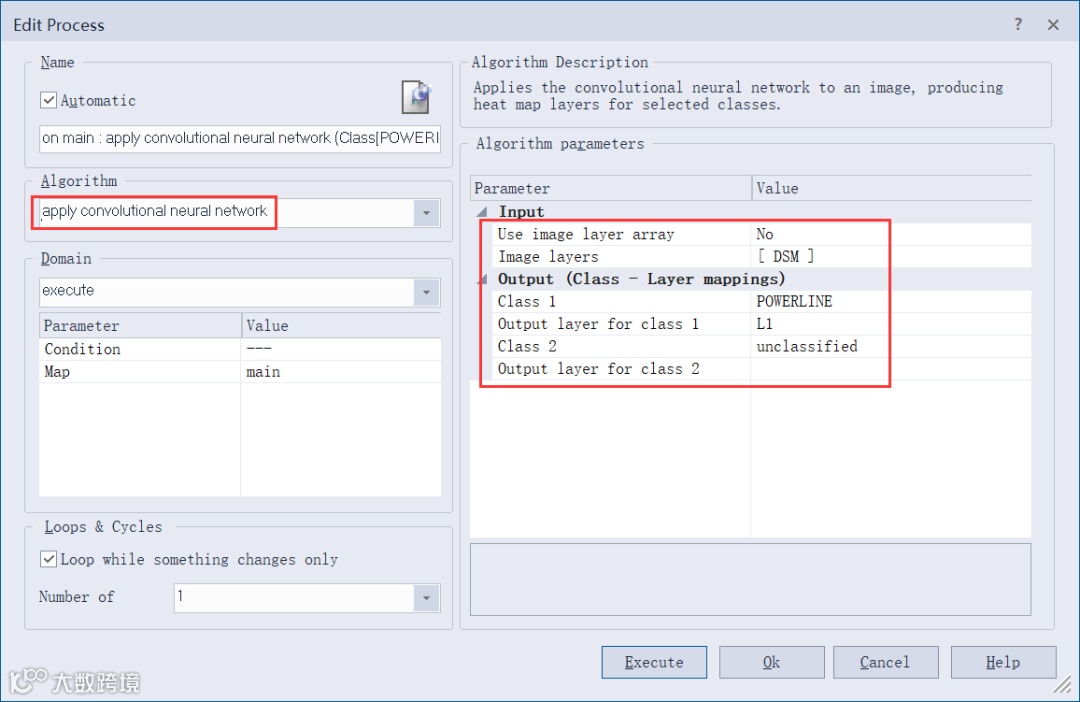

图15 应用CNN模型

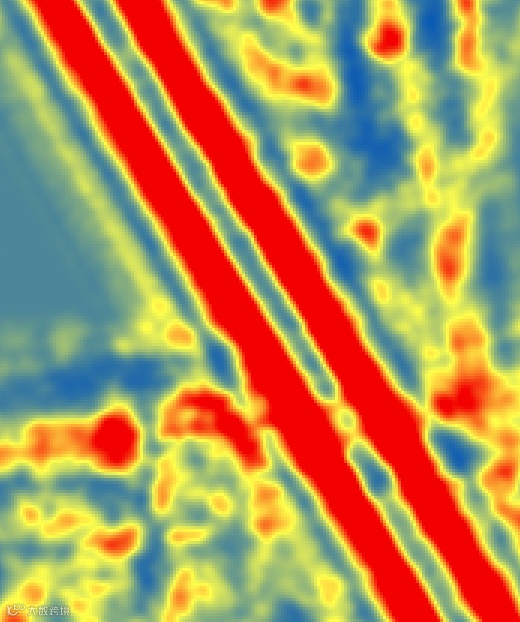

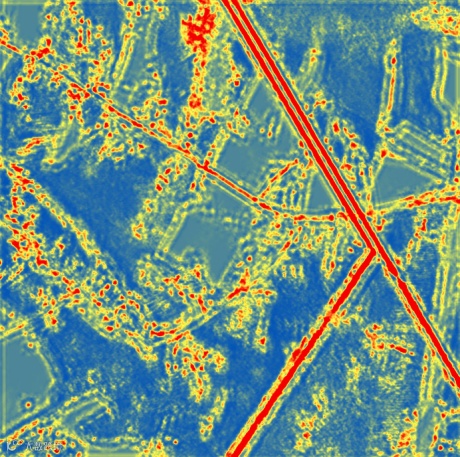

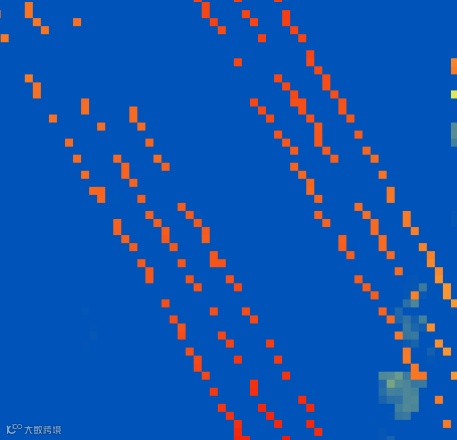

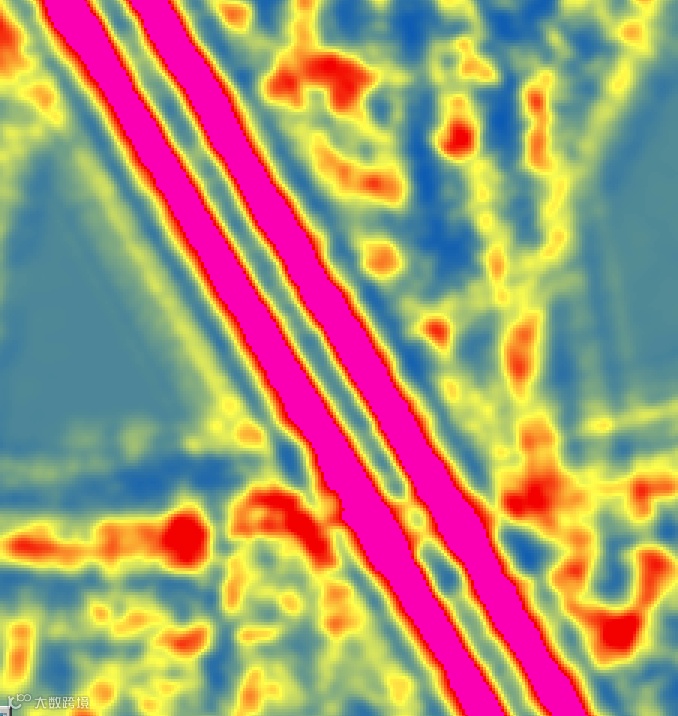

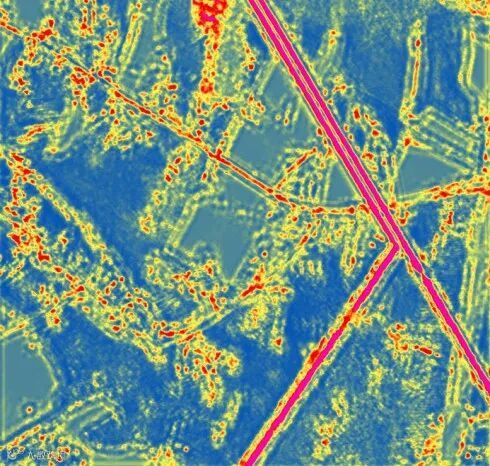

图16 热力图结果
5. 优化电力线结果：
图17 电力线提取的分类结果
三、可视化结果导出

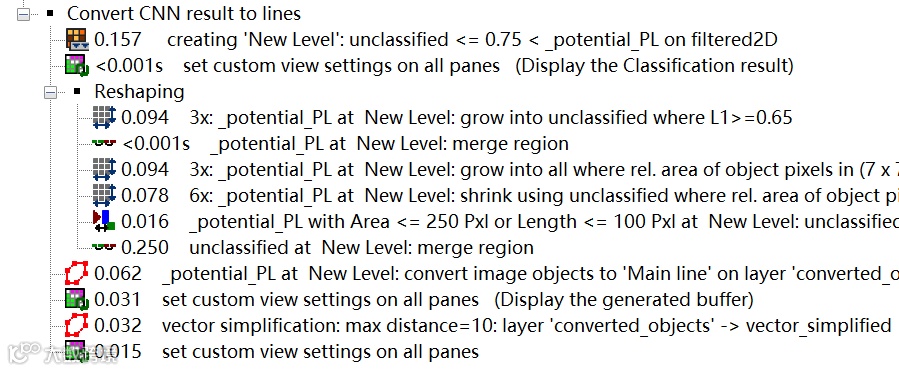

图18 电力线分类结果优化规则集
图19 提取的电力线
需要清理树木的区域：

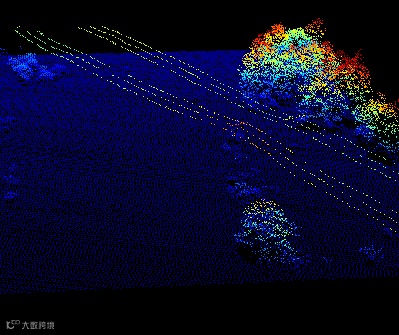

图20 电力线被树木遮挡的区域（3D显示）
2. 根据实际作业的需要，一键式导出“目标区域“的X、Y、Z坐标系。当然也可以导出异物遮挡的面积范围等其它属性。

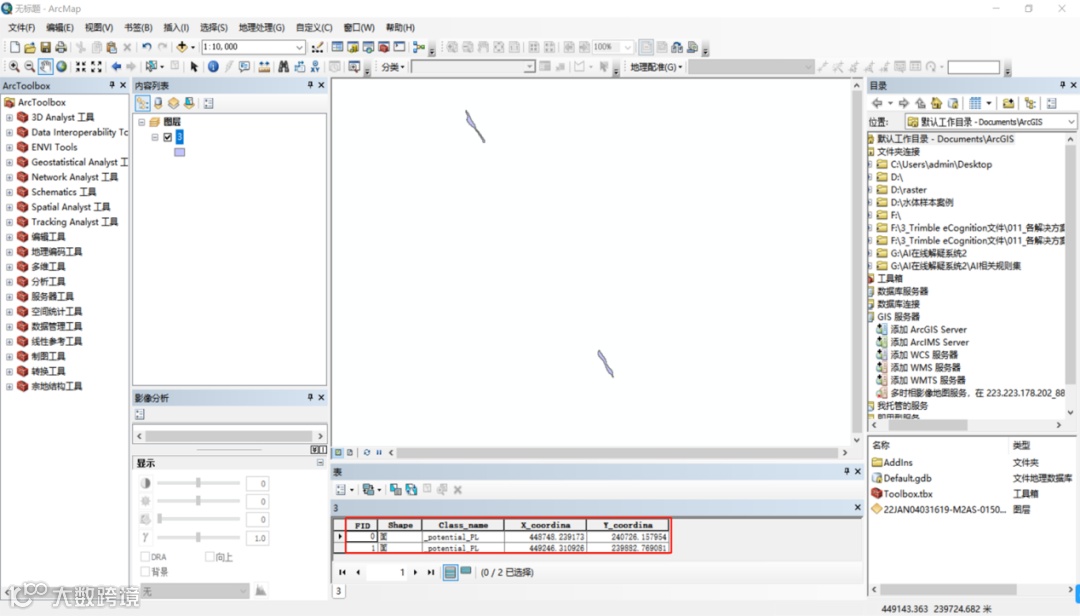

图21 待清理区定位信息属性表
关于电力线样本的提取解决方案就分享到这里啦
欢迎留言交流
eCognition软件10.2.2最新版本的试用版下载链接
（https://pan.baidu.com/s/1xFc7PkGF0syRsRiDd7gMGg 提取码：urse）
