CMX从零开始 | Medium（一）OPC UA
测试软件环境
Studio5000 V28.02
Factorytalk Linx Gateway V6.20
UaExpert V1.5.0319
硬件环境
1769-L36ERM
新建Studio5000项目

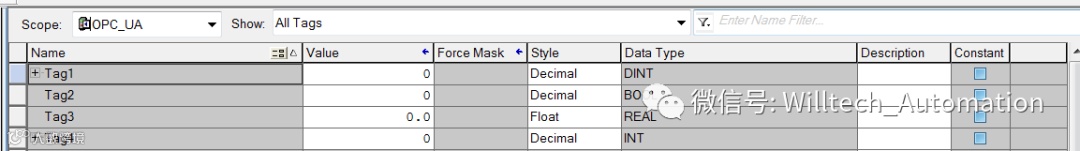

新建项目Studio5000项目（不做赘述，可以参考《CMX从零开始 | Basic（三）新建项目》），在全局变量中新建若干标签。

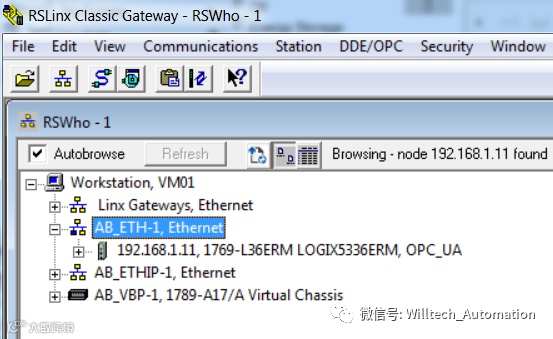

通过Rslinx连接CPU
建立连接（参考《CMX从零开始 | Basic（一）建立连接》）下载程序、运行CPU。
通过FT Linx连接CPU

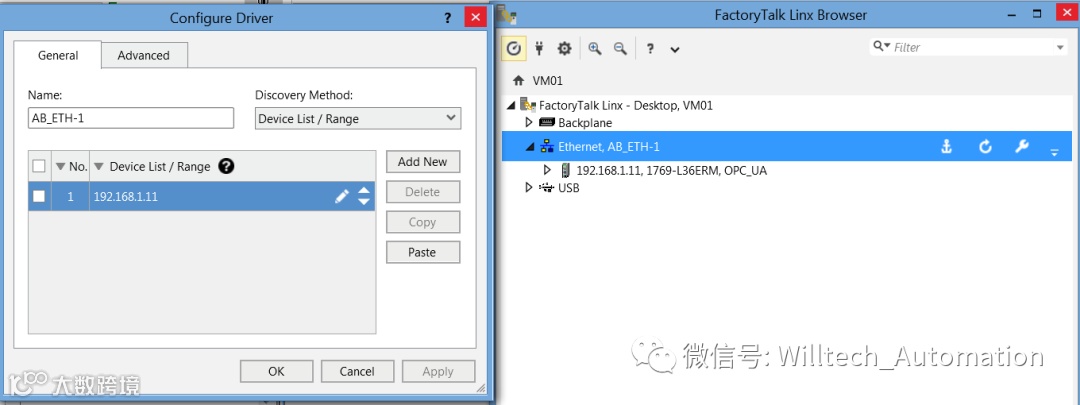

在linx中添加EthernetIP驱动，并添加PLC IP地址，为下一步OPC通讯建立连接。

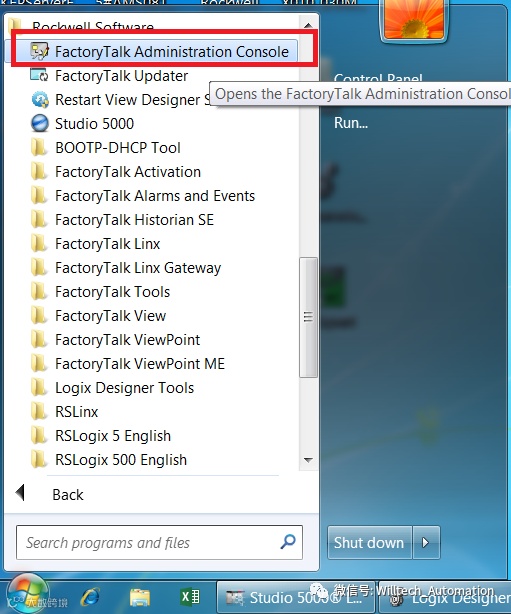

FactoryTalk Administration Console配置

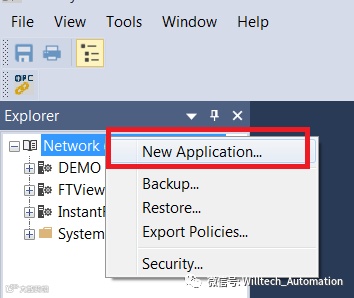

新建一个应用
添加一个应用，命名为OPC_UA。

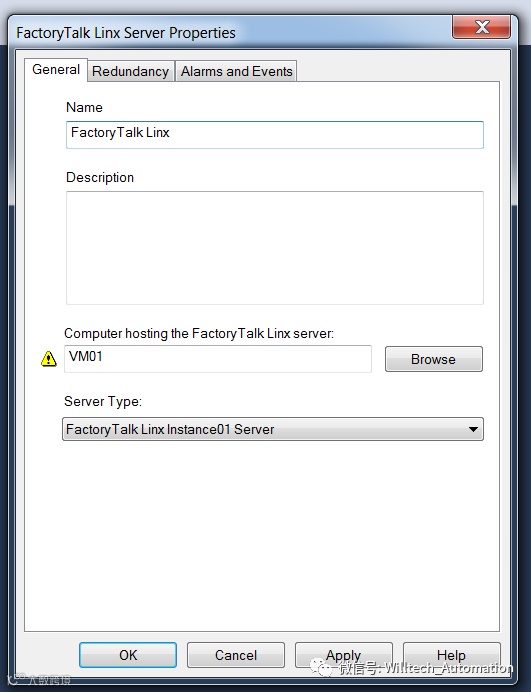

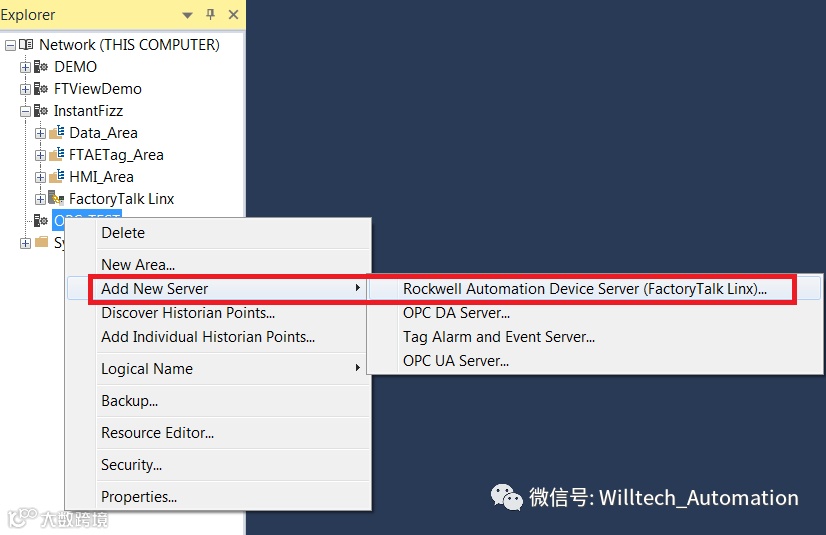

添加一个FT Linx服务器。
添加Factorytalk Linx Server

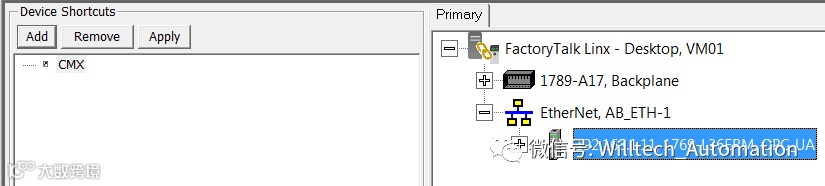

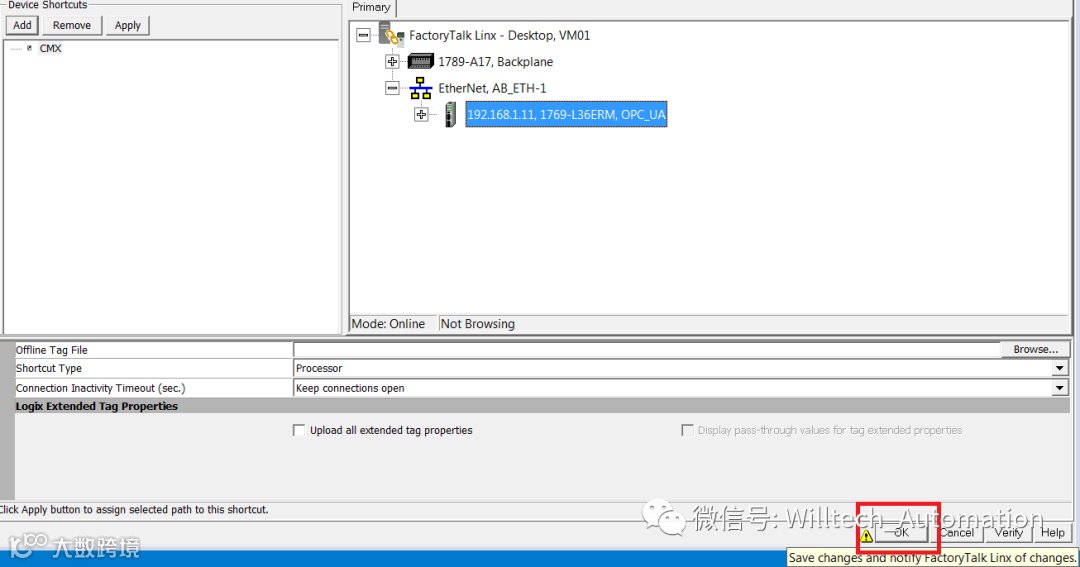

在Communication Setup中Add shortcuts，命名为CMX，选中CMX后再选中CPU，点击OK确定。
配置OPC Server

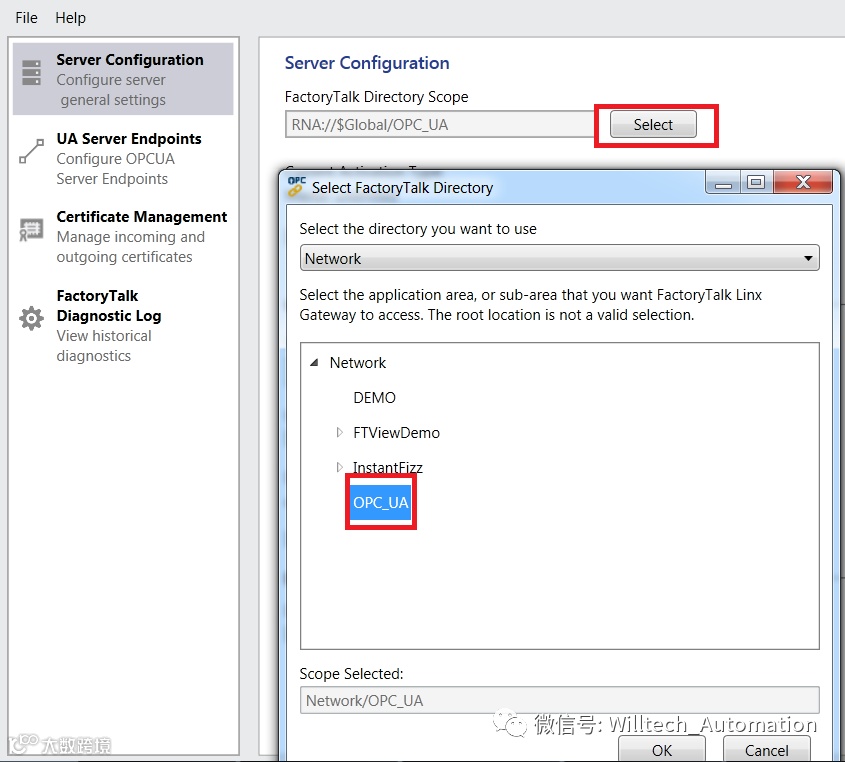

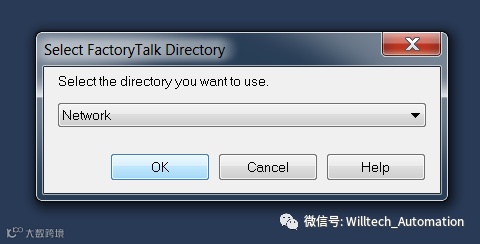

选择FT 目录
选择上面在Console中建立的OPC服务器。

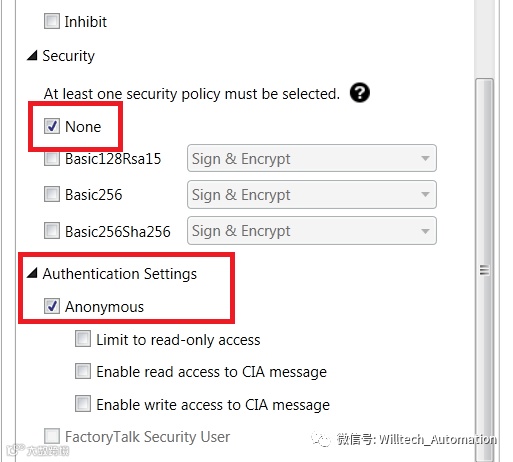

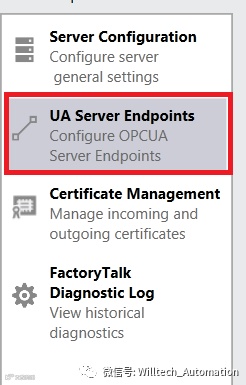

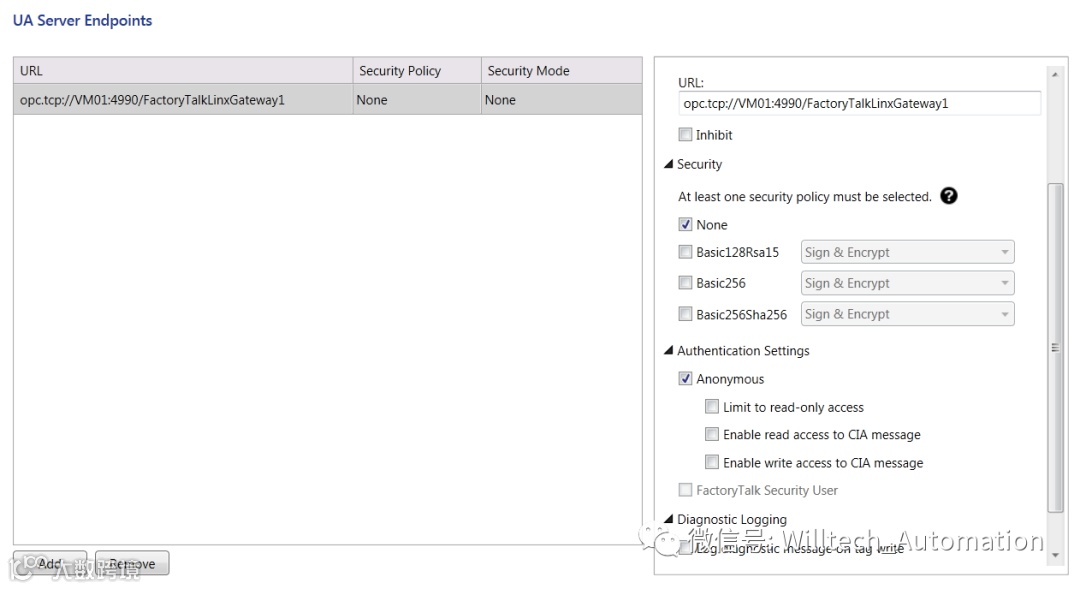

Service Name设置为Server_Test，使能UA Server。

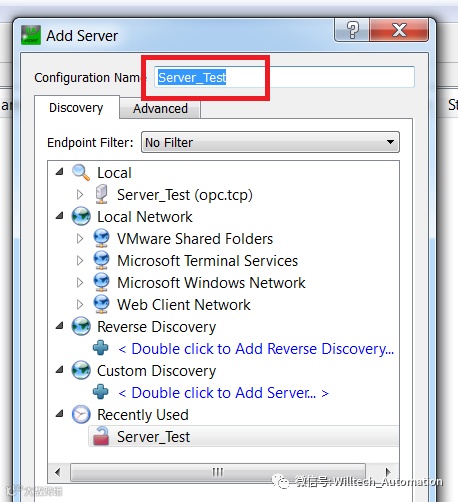

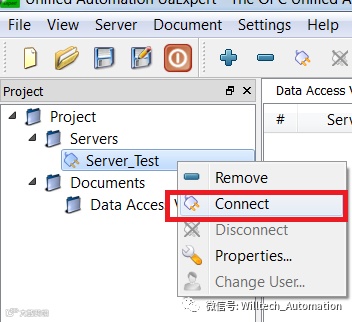

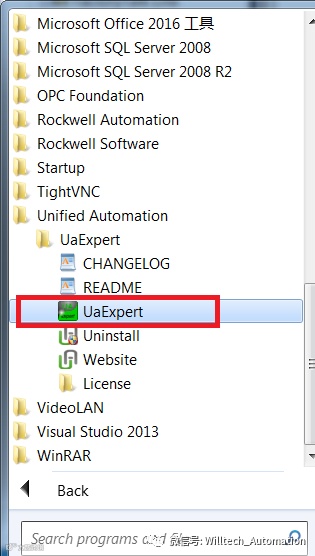

OPC Client 配置

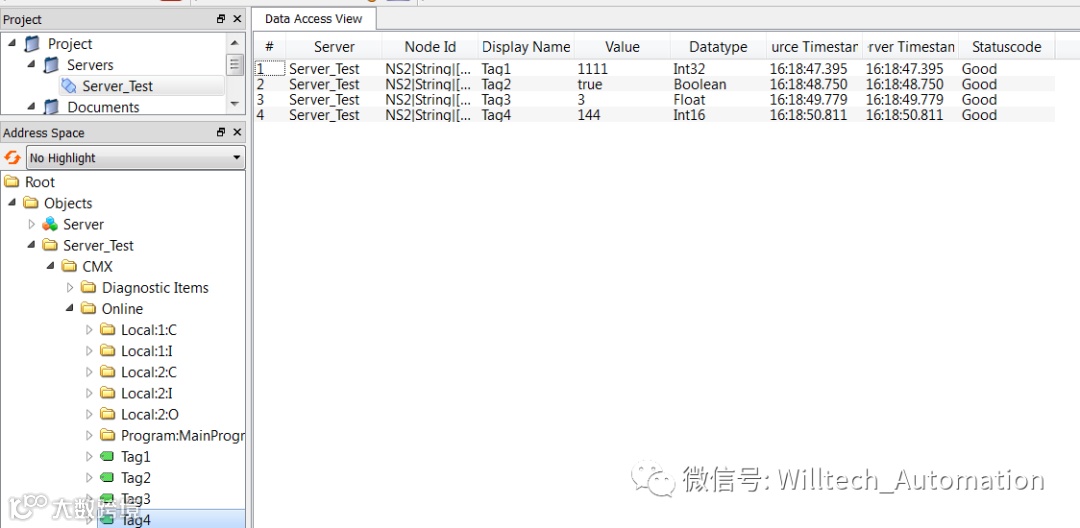

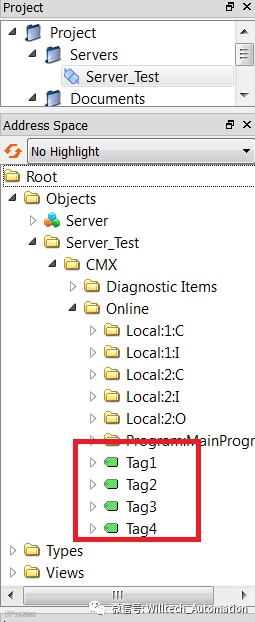

把标签拖到显示区域。

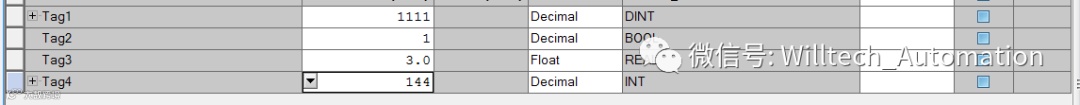

PLC中数据。
