利用高分七号全色影像立体像对的空三成果数据，在inpho DTMaster中打开工程，导入外部历史DEM数据，然后在平面和立体模式下检查DEM中道路、桥梁、地表等变化区域，并进行编辑、更新，最后保存、导出一个新的DEM数据。
高分七卫星影像数据，1个立体像对，共2景影像，全色影像分辨率约为0.6m，历史DEM数据（DSM测试）。
图1测试数据（原始影像和DSM数据）
可以采用已有的空三成果数据，也可以从原始数据重新进行空三加密。本次以原始数据为例，首先基于全色立体像对影像进行空三加密，具体的数据处理流程如下图所示。（本次仅就空三加密流程进行处理）

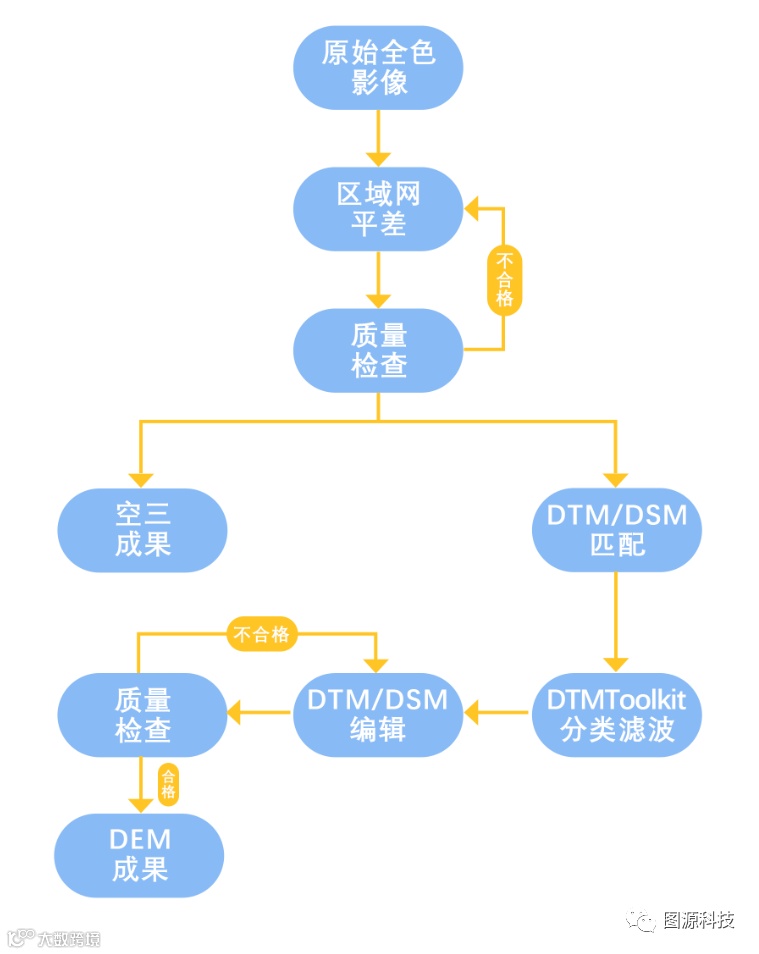

图2 高分七号卫星立体像对影像数据处理流程
（1）本次采用inphoV13.0版本进行空三加密。

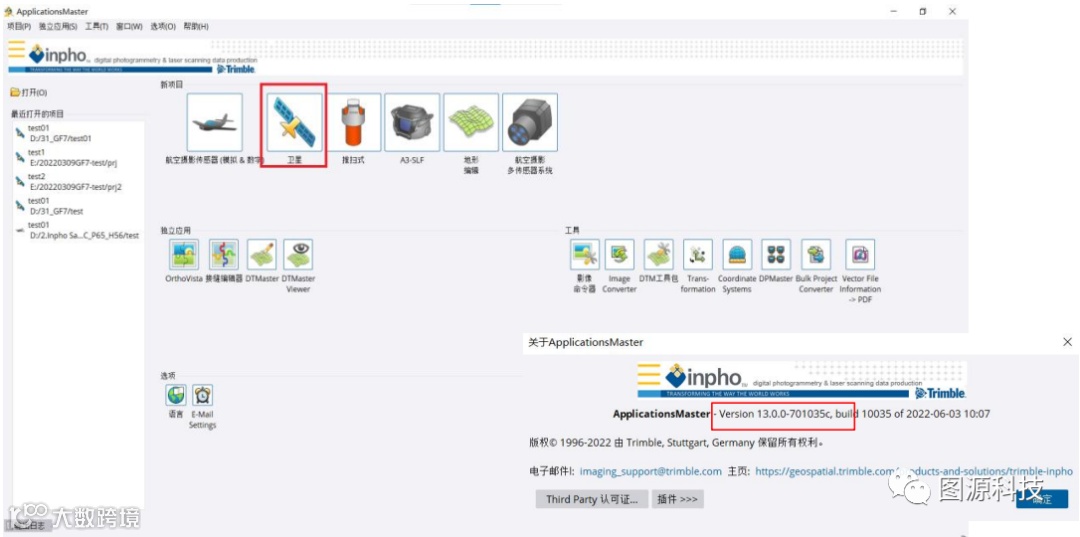

图3 工程创建，启动SATMaster卫星模块
（2）工程建立完成之后，进入空三计算的界面，选择一个连接点提取等级，进行空三加密。

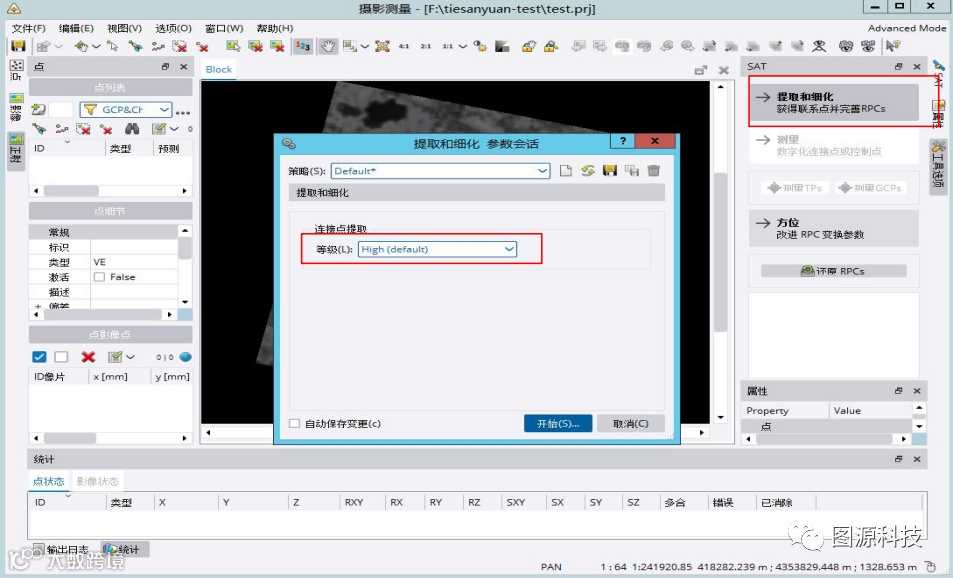

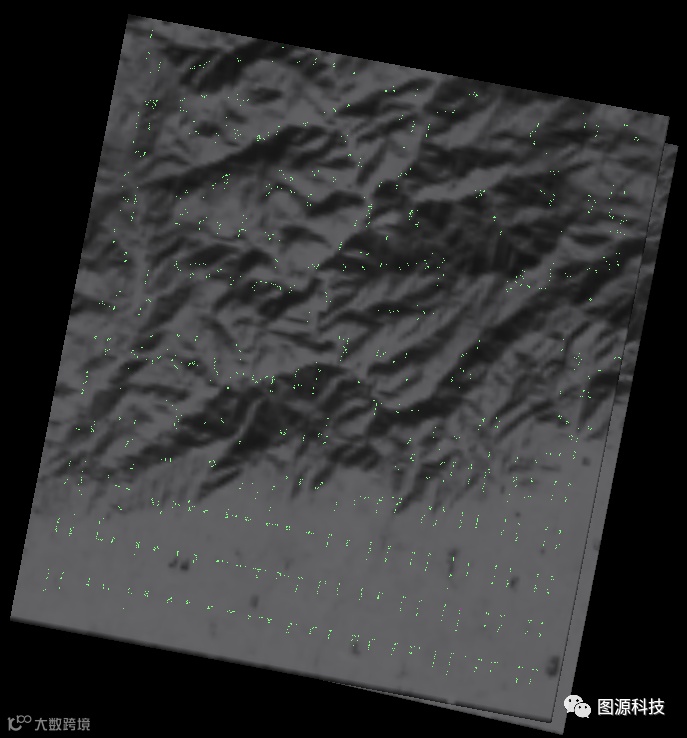

图4 连接点自动提取

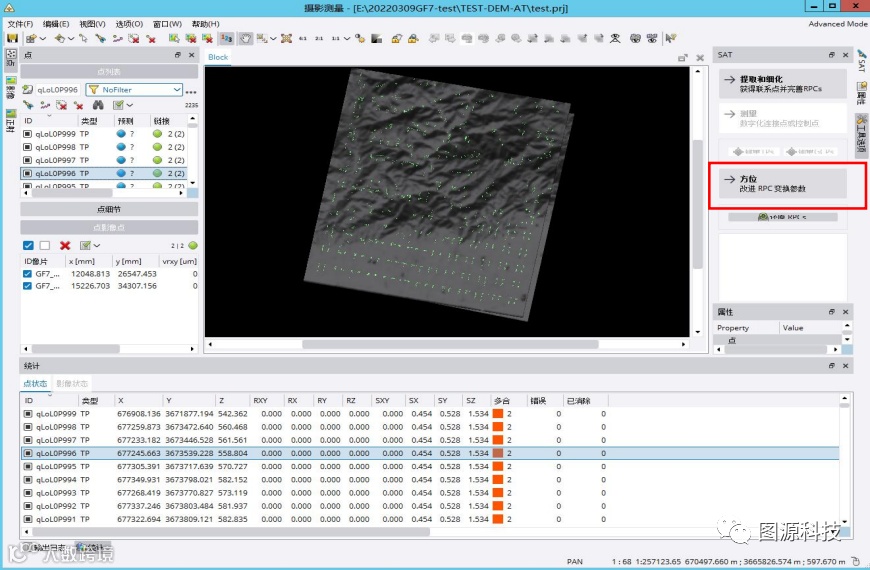

（3）检查提取后的连接点，对于标准差过大连接点删除后点击“方位”选项再次进行平差处理。
图5 RPC优化

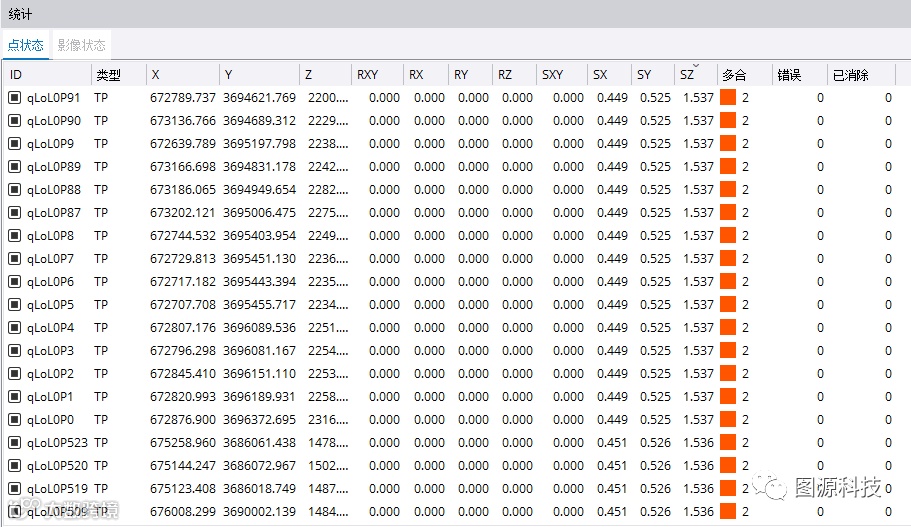

（4）检查空三结果是否合格。系统统计的所提取的连接点标准差SX：0.461~0.449，SY：0.531~0.525，SZ：1.537~0.1532。
图6 空三结果分析

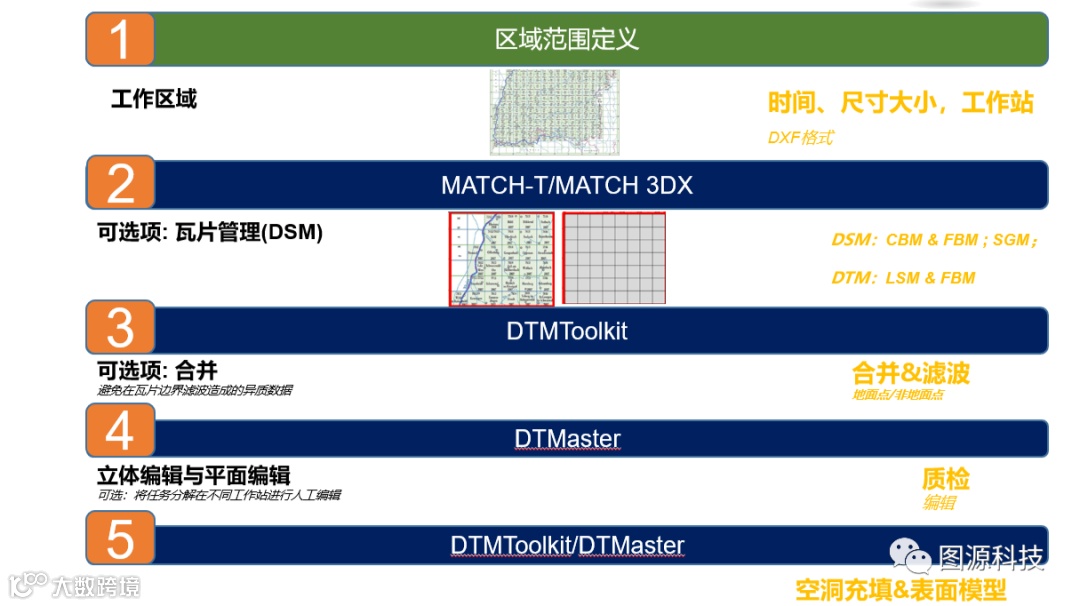

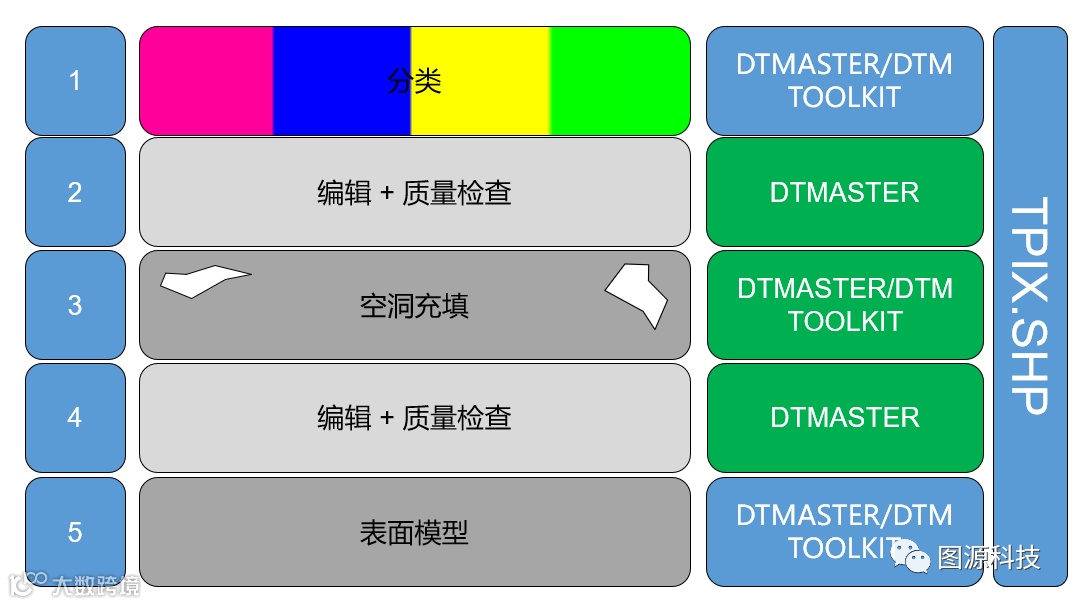

（1）DSM的分类滤波。DSM匹配完成之后，首先要通过DTMToolkit工具或DTMaster中自带分类滤波策略，进行分类滤波。之后在DTMaster中对DSM/DTM点云进行二/三维的编辑和质检工作。
图7 DSM分类滤波与编辑
（2）进入inpho DTMaster模块，导入外部历史DEM数据。

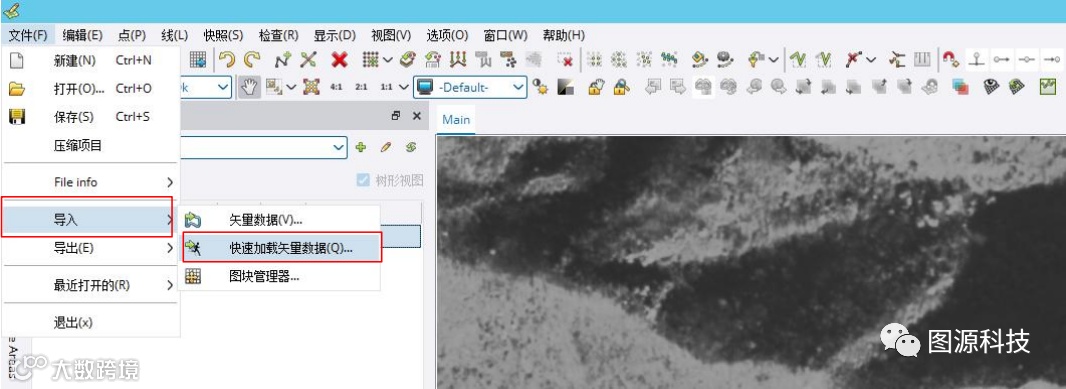

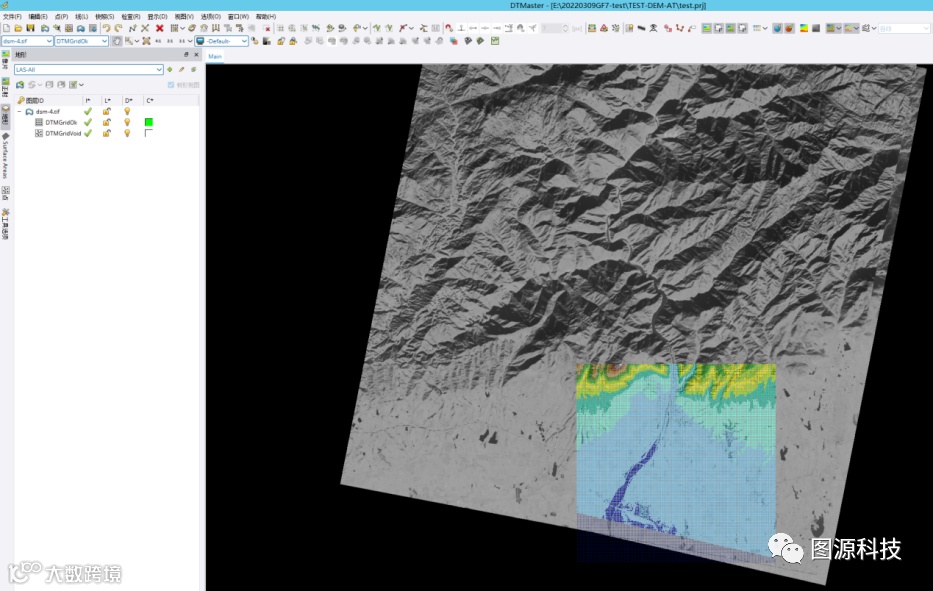

图8 加载外部DEM数据

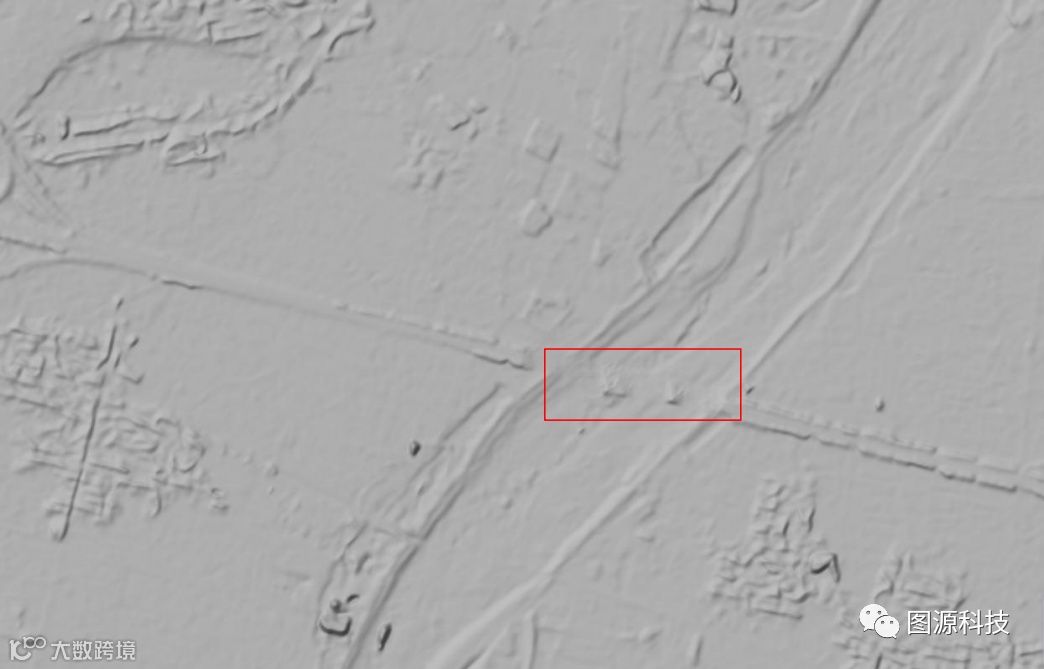

（3）切换不同的显示模式，分别以彩色点、晕渲、等高线的方式辅助编辑。
图9 点云显示

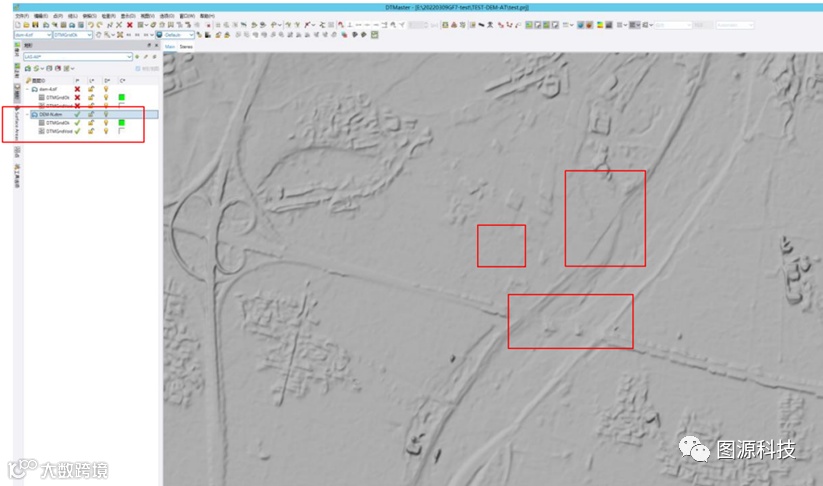

（4）首先在等高线的模式下，放大到地物细节，可以在二维状态下观察DEM与实际地物之间的变化。此处我们以红框处的桥面、基坑、土丘为模拟对象进行编辑、更新。

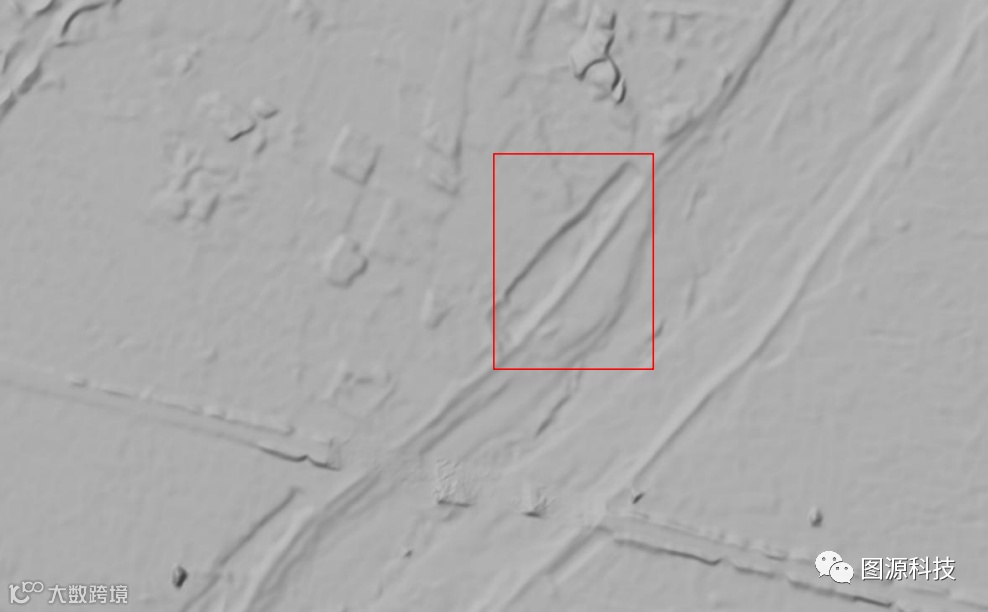

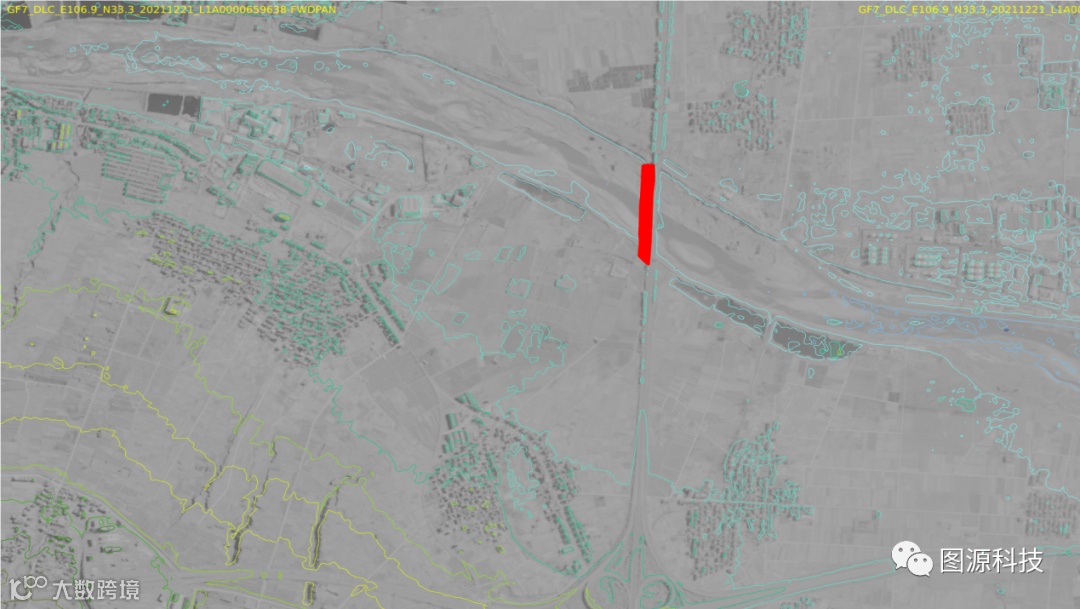

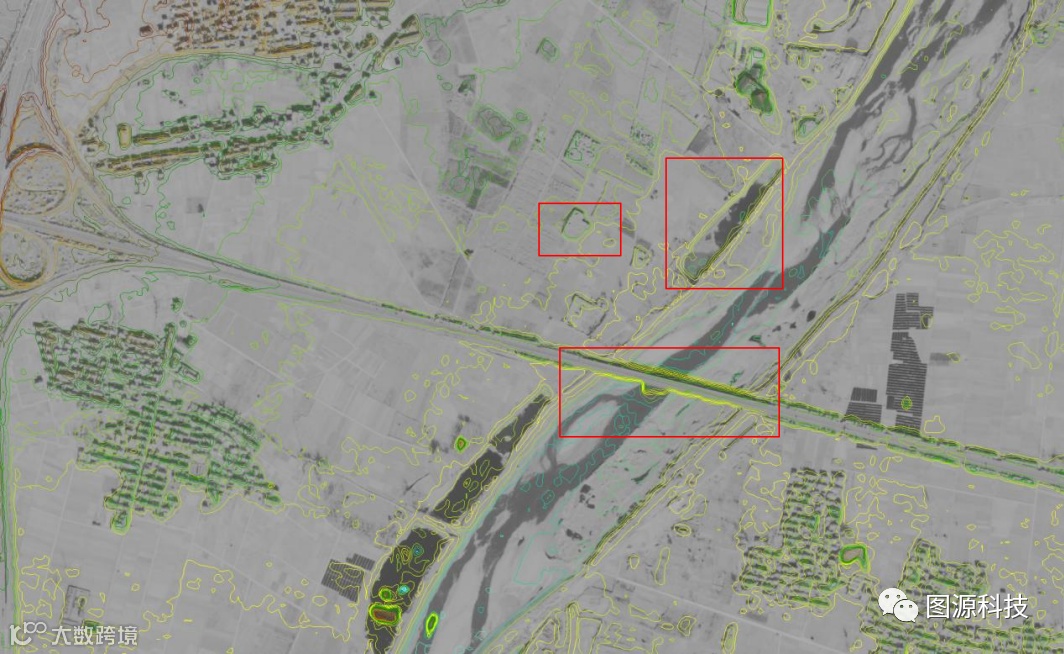

图10编辑区域

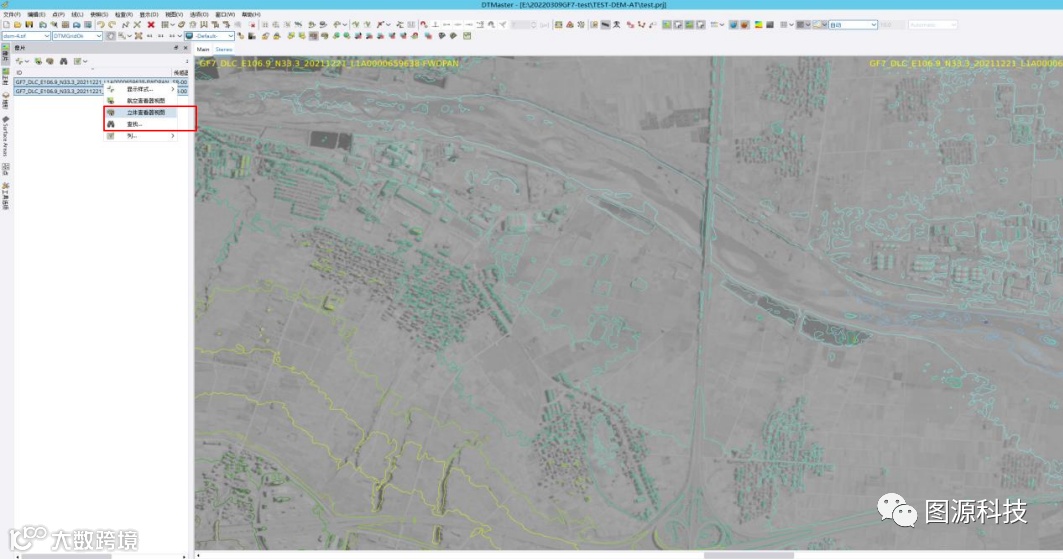

（5）显示立体模式，基于之前的空三成果，显示两景影像的立体效果，将DEM数据套合在立体场景下，可以更直观、准确的分析地物变化，同时在立体下也可以对DEM进行编辑，需要说明的是，立体模式下需要佩戴立体眼镜显示。
图11立体叠加显示
（6）首先对于桥梁的编辑，将桥面去除并保留桥下实际地形。
①可以选择在二维模式下选择桥梁边缘的地面点，对桥梁部分的点云做一个内插，将其降到实际地面，并且保留了地形，可以切换到晕渲模式查看效果，并再次修改。

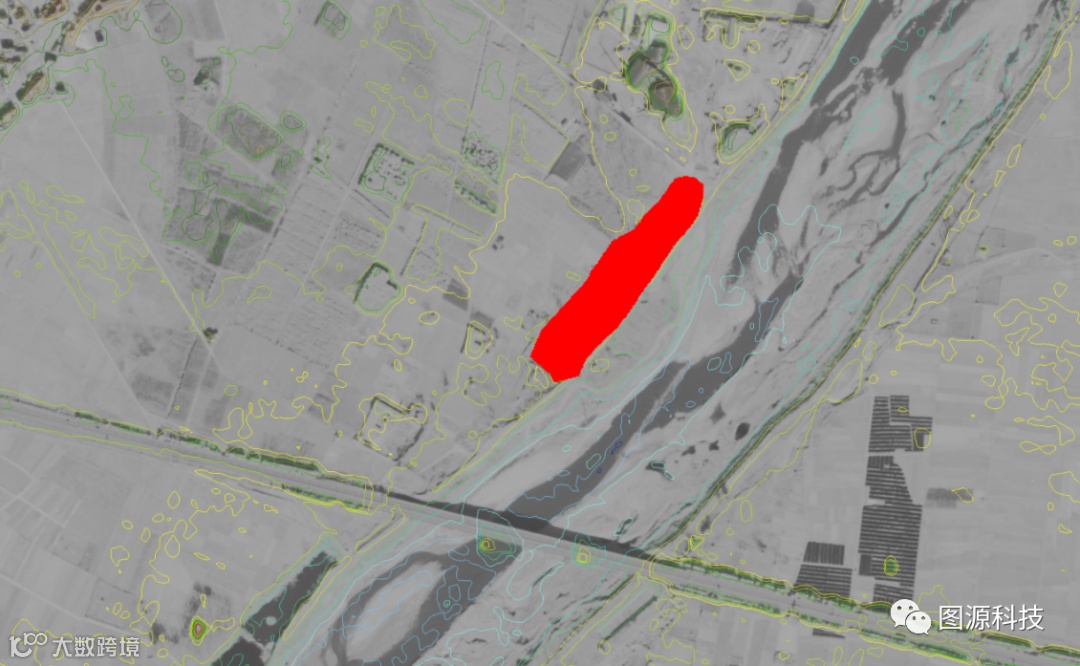

图12点云选择

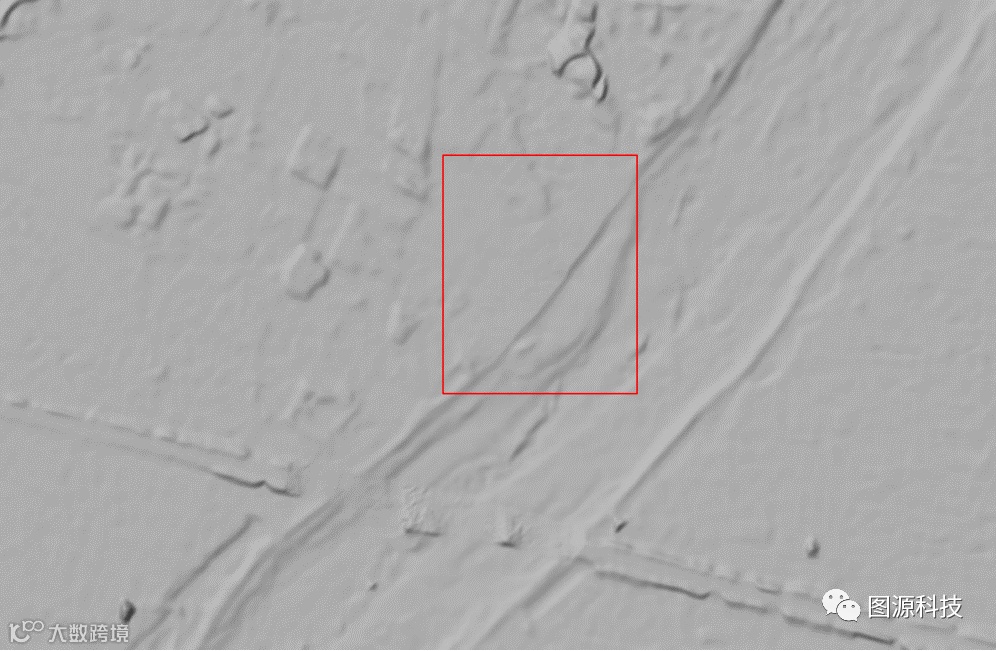

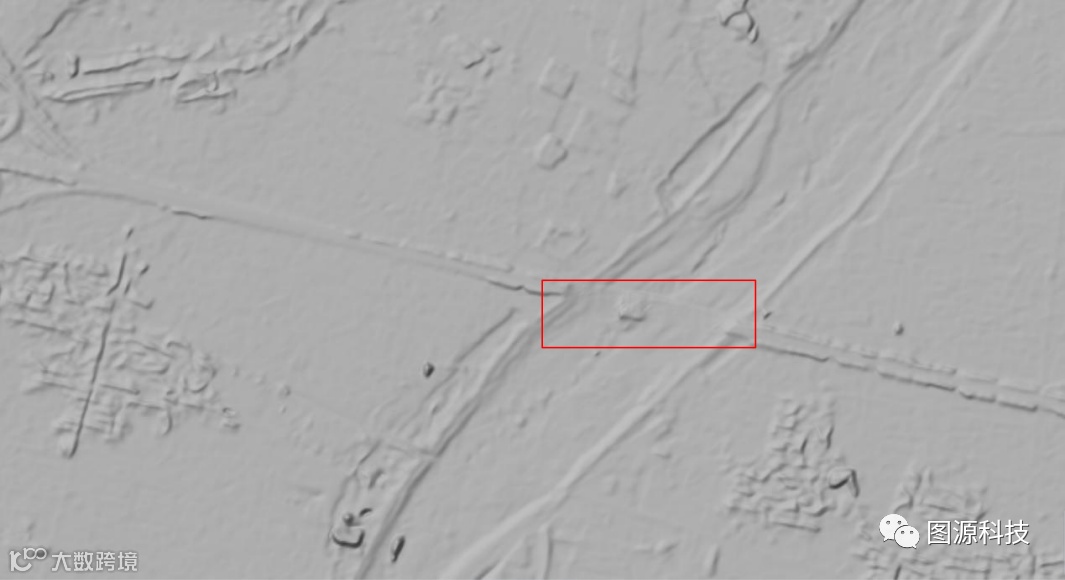

图13编辑更新显示
②对地物编辑要求比较高的，也可以在立体模式下查看并选择桥梁边缘的地面点，对桥梁部分的点云做一个内插，将其降到实际地面，并且保留了地形。
图14立体模式选择
图15编辑更新显示
③编辑完成之后，也可以在剖面显示模式，具体查看分析地形变化，对异常部分的点云进行再次编辑，最后在去掉地面构筑物后，真实反应地形变化。

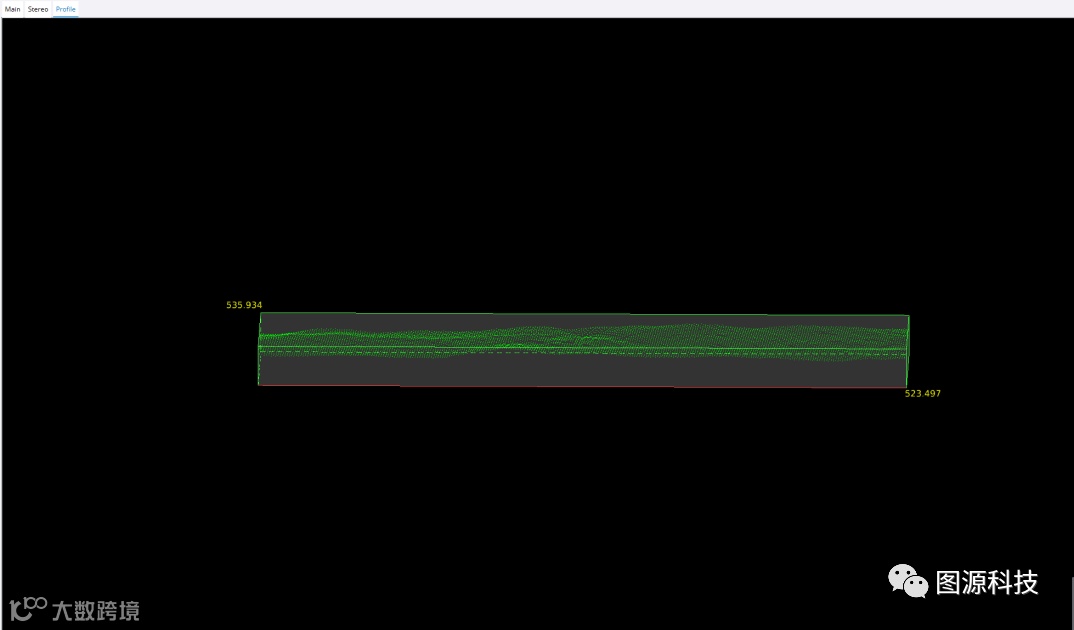

图16剖面显示
（7）基坑和土丘等地物的编辑，主要是根据周边地形进行置平的操作，这里以基坑为例，在平面或立体模式下选择基坑周边的点云数据，对其进行内插、Z值移动、剖面显示等操作。编辑完成之后，也可以在立体下或剖面显示，具体查看分析地形变化，对异常部分的点云进行再次编辑。
图17基坑点云选择
图18基坑晕渲显示
图19编辑更新显示

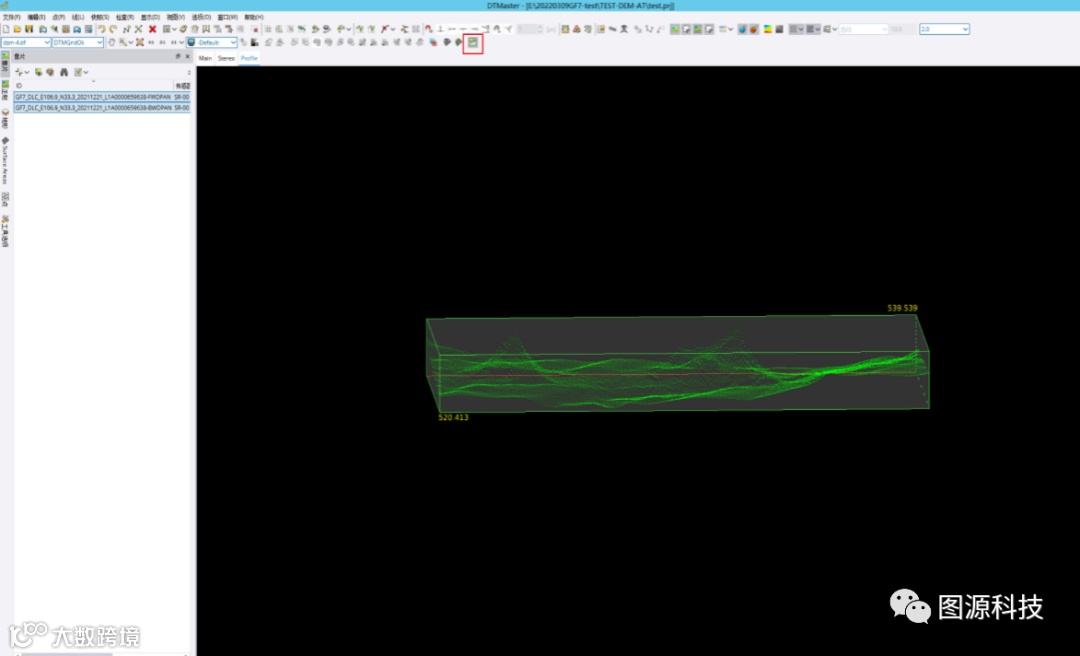

图20更新剖面显示
对编辑之后的DEM数据，导出一个更新后的栅格，同时也可以导出更新的点云数据。

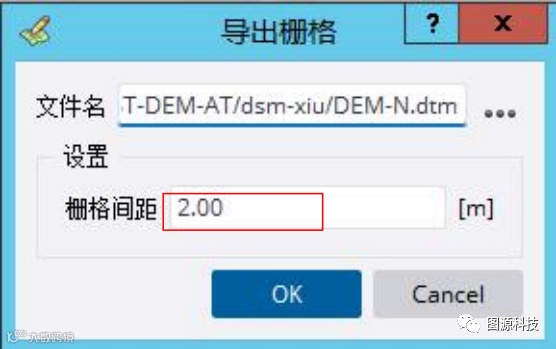

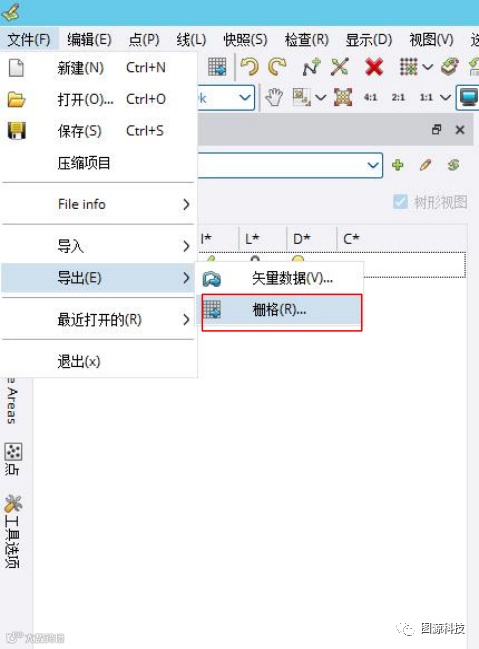

图21导出新栅格

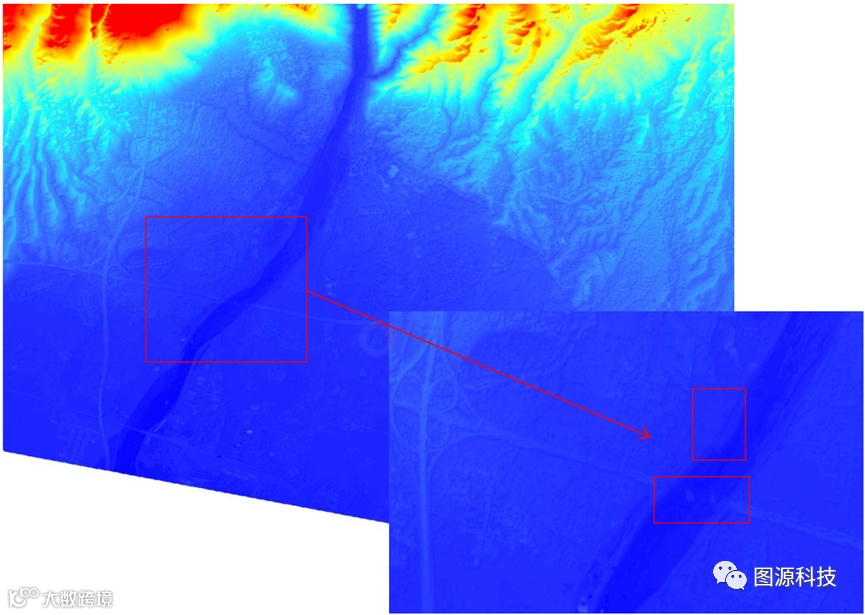

图22更新后DEM数据

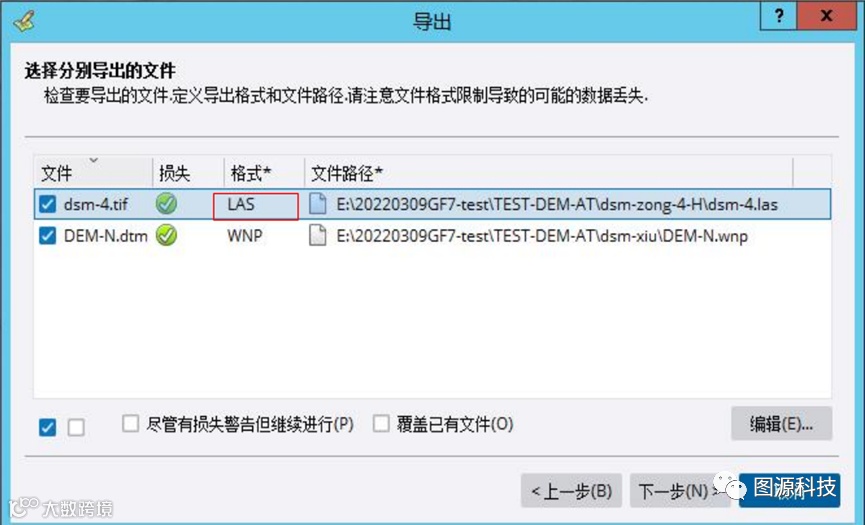

图23导出点云数据
图24更新后点云显示
利用高分7号全色影像立体像对和空三加密成果数据，在inpho DTMaster中，通过二维和立体显示两种方式对历史DEM数据的道路、桥梁、地表变化等区域进行编辑、更新，生成一个新的DEM数据，在技术上可行，且精度能够满足卫片DEM更新的要求。
