概述
在荷兰海牙的心脏地带，国会大厦的翻新工程正如火如荼地进行。这一工程不仅是欧洲最具吸引力的翻新项目之一，也是对历史与现代技术完美融合的一次挑战。Fides Expertise公司肩负重任，利用包括全站仪在内的先进测量技术，对噪音、振动、变形及地下水位进行精确监测，确保工程的顺利进行。
项目背景
国会大厦，这座起源于中世纪的建筑群，历经数个世纪的扩建，如今已拥有约4000个房间、会议厅、阁楼和地下室，总面积近9万平方米，是荷兰政治与政府的核心。为了保障工作人员的健康安全，同时提升公众的访问体验，对这座建筑群进行翻新显得尤为必要。翻新工程涵盖了消防安全、木材腐烂、屋顶漏水、基础设施和安全等多个方面，并计划增加新的公共入口，以更好地接待每年50万游客。

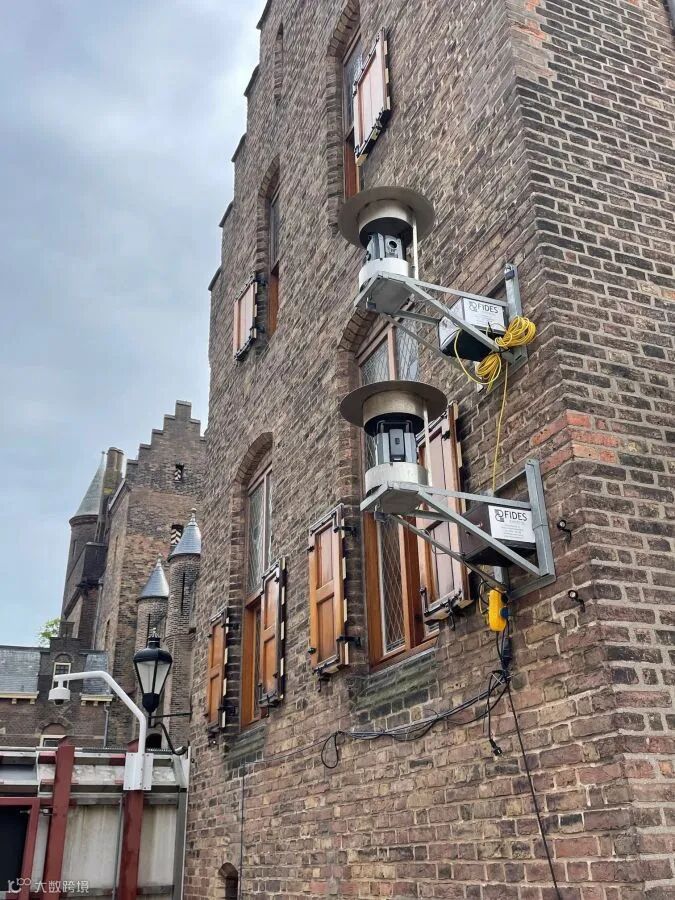

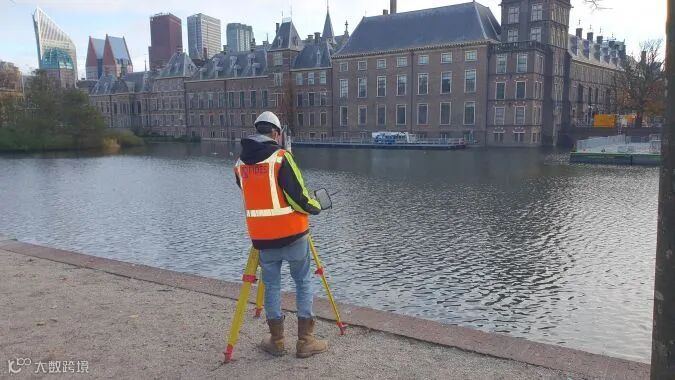

作为国会大厦建筑群翻新工程的重要环节，工程团队对霍夫维弗湖沿岸外墙进行测量。
（图源：Fides公司）
监测方案
Fides Expertise公司作为监理方，与三个施工团队紧密合作，确保翻新工程不会对古建筑群造成损害。Fides团队采用了Trimble S9测量机器人和Trimble T4D自动化监测软件，制定了详尽的监测方案，并通过T4D软件设定了报警阈值。在施工前后，测量值与阈值进行比对，一旦超出，立即采取行动。这种精细的监控确保了施工过程中的任何异常都能被及时发现并处理。

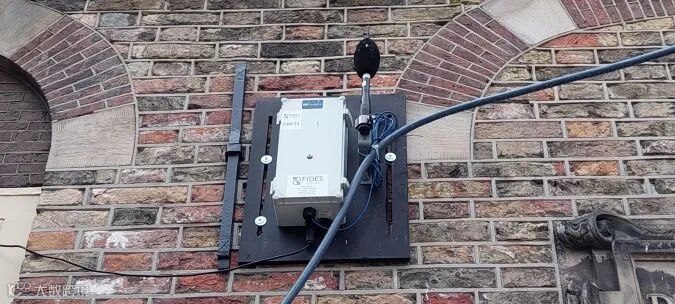

安装在南入口的噪声监测仪。
（图源：Fides公司）
监测数据超出预设阈值的情况主要可分为两类：第一类是具有潜在破坏性的异常情况，如地下水位异常波动、地面沉降和结构振动等；第二类则是仅产生环境滋扰的异常情况，主要表现为噪音和震动。如果出现第一类情况，将立即中止施工。针对第二类情况，Fides团队建立了分级响应机制：首先与项目监理方进行紧急磋商，评估风险等级，进而决定是立即停工还是采取限制性措施后继续施工。通过这种分级管控方式，能够最大限度地降低施工活动对地下水流、振动和变形等方面可能产生的不利影响。
项目经理Fred Pannekoek在回顾项目执行情况时表示：“到目前为止，我们仅有一次监测数据超出设定阈值的情况。当时正在进行喷泉混凝土基座的拆除作业，使用了机械震动钻。在收到监测数据超限的预警后，我们立即停止了施工。经过技术评估，我们改用震动较小的设备继续作业，既保证了工程进度，又有效控制了环境影响。这次事件实际上是对我们监测预警系统的一次成功检验。”

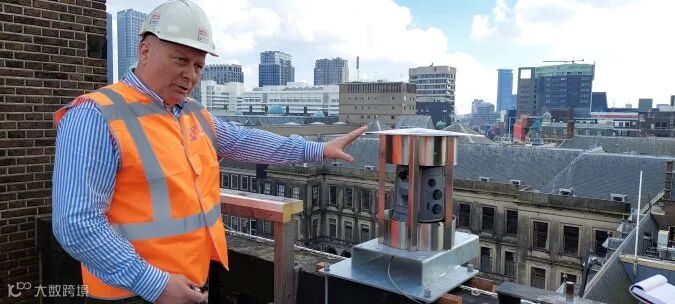

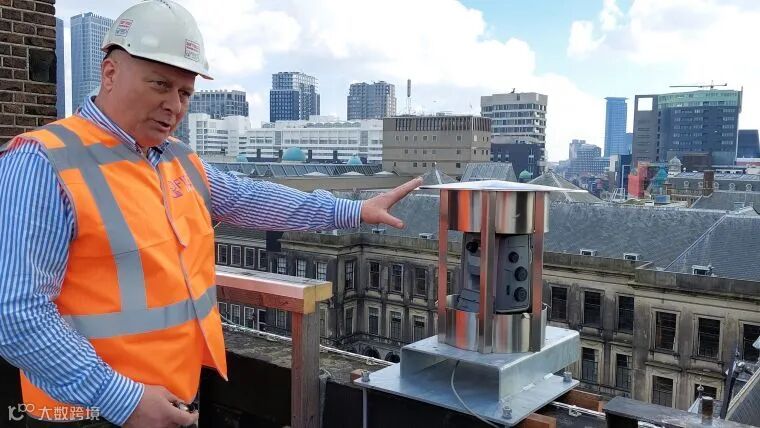

项目经理Fred Pannekoek解释了外部与内部测量点的数据关联机制：“外部测量数据同步整合至监测软件，通过建立内外测量数据的交叉验证机制，我们获得了更加可靠的监测数据集。”
（图源：Fides公司）
测量系统
为了全面监测振动、噪音、变形和地下水位，Fides团队部署了一套由Trimble S9测量机器人和棱镜、裂缝计、测量螺栓、噪音、振动和湿度测量仪以及地下水位仪组成的监测系统。这套系统通过全站仪与棱镜的结合，对全局进行细致地监测。团队搭建了8个全站仪测量点，将外部与内部测量点的数据关联起来，实现了数据的无缝对接和实时监控。
为确保监测数据的全面性和准确性，Fides团队在国会大厦建筑群内共布设了327个监测棱镜，形成了完整的监测网络。每个监测点位均采用双向棱镜配置，这一设计确保了两台全站仪能够实现全天候、无死角监测。值得一提的是，Fides团队特别选用了与Trimble S9测量机器人相匹配的Trimble原厂棱镜。对此，Fred强调了设备匹配的重要性：“在精密监测领域，我们始终坚持精益求精的原则。通过采用配套的专业设备，我们的监测系统能够实现0.1毫米级的测量精度，这为工程安全提供了可靠的数据支撑。”

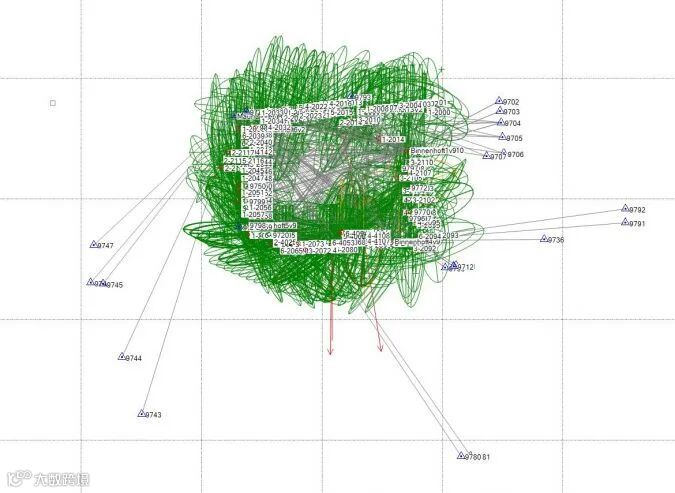

测量机器人在同一坐标系中实现数据联测的直观图。
（图源：Fides公司）
Fides团队的监测系统采用了一体化数据集成方案：通过一台全站仪建立外部基准连接，将分布在各处的检查点测量数据统一整合至同一坐标系下。所有监测数据均实时传输至Trimble T4D监测软件中进行处理和分析。Fides团队对T4D软件进行了专业化配置，实现了多台全站仪数据的整合与互校，确保了测量结果的一致性和可靠性。
此外，T4D软件还具备多源数据集成功能，可同时接入并显示地下水位监测仪、裂缝计、倾斜仪以及气象站等各类监测设备的数据。用户可在系统内进行多维度数据对比分析，为工程决策提供全面、实时的数据支持。

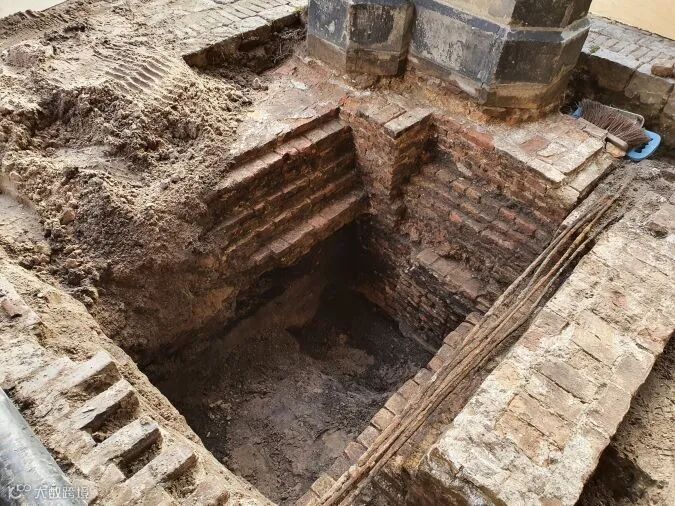

为确保地基加固施工的科学性和安全性，Fides团队开展了测量与数据分析工作。
（图源：Fides公司）
持久战
国会大厦的翻新工程预计将持续数年，期间可能会遇到各种预料之外的挑战。Fides团队虽然不总是在现场，但通过远程数据读取和7*24小时的自动化监测，确保了工程的连续性和安全性。这一切，都得益于Trimble S9和T4D监测软件的完美配合。

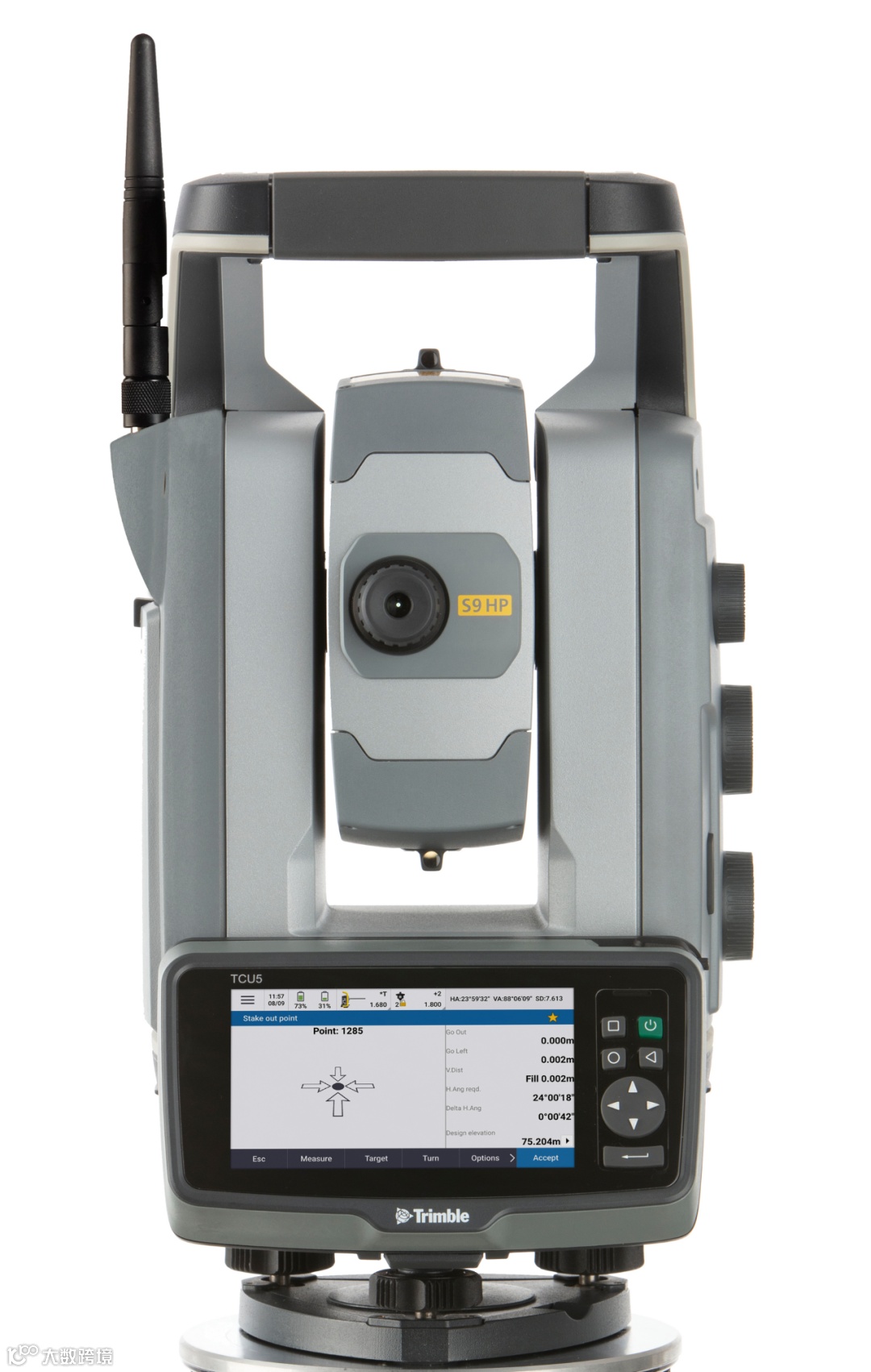

正在进行全天候监测的Trimble S9测量机器人。
（图源：Fides公司）
