卓越之星（Arduino版）
型号：ExSTAR-ar
产品介绍
卓越之星（Arduino版）是卓越之星面向Arduino控制器——推出的一套开源工程套件。本套件采用最新的Arduino Mega2560 作为主控制器，与卓越之星的外围设备和结构件完美融合，使开发者不但能使用Arduino软硬件的开放资源，还能使用卓越之星的外围设备，同时得到博创尚和优质的技术服务，特别适合创客群体使用。
应用领域
·适合作为高等院校创客空间基础技术培训器材
·适合作为大学工科学生的课程设计毕业设计平台
·适合作为机械原理、机电一体化、物联网等相关专业课程的实验器材
·适合研究者用于搭建物理样机并验证算法理论、学术论文的结论。
结构件
·材料上包含硬质镁铝合金、ABS、PMMA、聚四氟乙烯等。
·包含钣金、型材、杆、管等多种工程常用材料形式。
·包含连杆传动、带传动、螺杆传动、齿轮齿条、等机构所需基础零部件。
·基础件、连接件、传动件、辅助件功能划分明确，型号系列完善。
Arduino主控制器
·处理器 ATmega2560
·工作电压 5V
·输入电压（推荐） 7-12V
·输入电压（范围） 6-20V
·数字IO脚 54 (其中16路作为PWM输出）
·模拟输入脚 16
·IO脚直流电流 40 mA
·3.3V脚直流电流 50 mA
·Flash Memory 256 KB （ATmega328，其中8 KB 用于 bootloader）
·SRAM 8 KB
·EEPROM 4 KB
·工作时钟 16 MHz

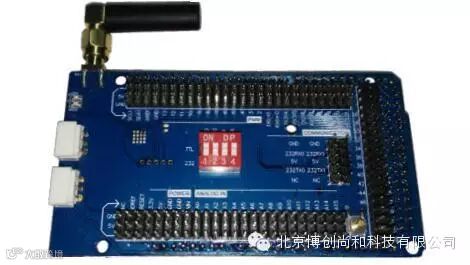

Arduino接口板
通过使用Arduino接口板，能将控制器板接口转换为能与本产品设备配套的标准接口，极大的方便了外围设备的使用。其中包括：
·3针标准AD输入接口
·3针标准输出接口
·5针标准RS232串口
·舵机总线接口
·Zigbee通信模块及其接口
外围设备
| Debugger | 是一个多功能的调试器，它集成了 USART、USB-232，半双工异步串行总线、AVRISP 等功能，过USB接口，能轻松实现Arduino主控制器与PC端的通信连接，同时实现舵机调试、LUBYmini程序下载、RS232串口调试等功能。 |
| WOODY | 搭载了Linux的ARM处理器。可以通过Arduino接口板与Arduino 主控制器实现连接。通过使用配套WoodySettings配置软件与Arduino IDE集成相关API，能快速实现语音识别、语音播放、图像捕捉等功能。 |
| LUBYmini | LUBYmini是基于51单片机的控制器，具有体积小、低功耗、待机时间长等特点。具有传感器输入和舵机控制输出接口。其内部搭载了CC2530的ZigBee无线通信平台，Arduino 主控制器能通过Arduino接口板与其进行自由组网通信。 |
| 传感器 | 包括：红外接近、红外测距、巡线、碰撞、倾角、霍尔、温度、光强、灰度、RF读卡器、麦克风、摄像头等。 |
| 执行器 | 包括：电磁铁、LED指示灯、蜂鸣器、全新升级的CDS5516数字舵机。 |

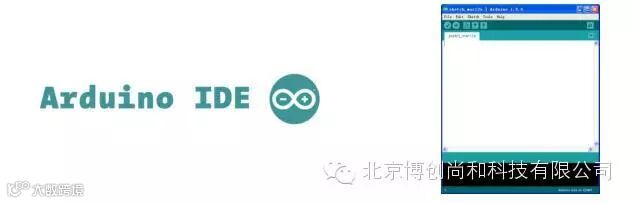

编程软件
| Arduino IDE | Arduino IDE是标准的Arduino开发软件，主要用于代码的编写和下载。由Jave编写而成，可以运行在Windows、Mac OS X、Linux系统上。适用于所有Arduino开发板。博创尚和提供了针对卓越之星所有外围设备的开发API，使用者可通过直接调用快速实现对外围设备的调用。 |
产品配置
| 分类 | 内容 |
| 结构件 | 100多种，600多个 |
| 控制器 | Arduino主控制器1个 Arduino接口板1个 |
| 外围设备 | 协控制器：Debugger调试器1个、WOODY控制器1个、LUBYmini控制器1个。 传感器：共12种。摄像头，红外接近，RF读卡器，巡线传感器，麦克风，碰撞，倾角，霍尔，温度，光强，灰度，红外– 各1个。 执行器：CDS5516 数字舵机2个。电磁铁，LED，蜂鸣器、LCD模块 各1个。 |
| 电源 | LUBYps 4400mAh 锂电池1个 AC/DC12V5A 电源1个 AC/DC24V2A 电源1个 |
| 开发工具 | Arduino IDE（含卓越之星API库）1套 舵机调试软件1套 WoodySettings 软件1套 |
| 其他 | 标准件 1套 接口扩展板及线缆1套 产品光盘1张 实验指导书1本 |
配套资源
| 《实验指导书》 | 包含了基础技术训练和Demo构型的实验课程指导材料。 |
| 产品光盘 | 供所有结构件的3D模型文件（IGS格式），Arduino IDE库、Demo源代码、以及外围零部件使用说明。 |
