近日，我司技术人员接到工作安排出差省外，此次前往目的是运用我司研发的无线应变、挠度设备，协助客户进行大型桥梁—斜拉桥的荷载试验测试。

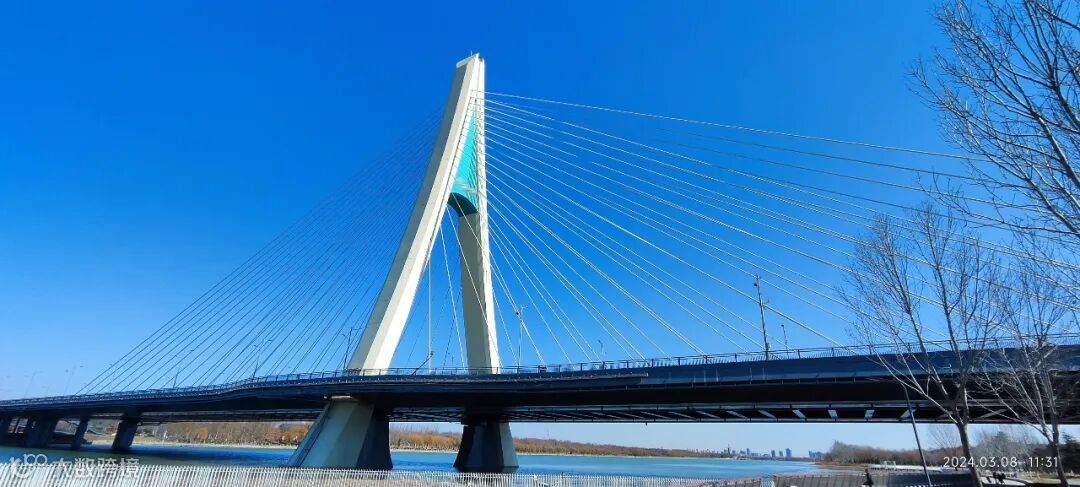

本次协助测试的对象桥梁主桥采用 160m+140m 独塔钢箱梁空间索面斜拉桥，主桥桥梁全长 300m，桥宽46.0m，桥下净空3米。

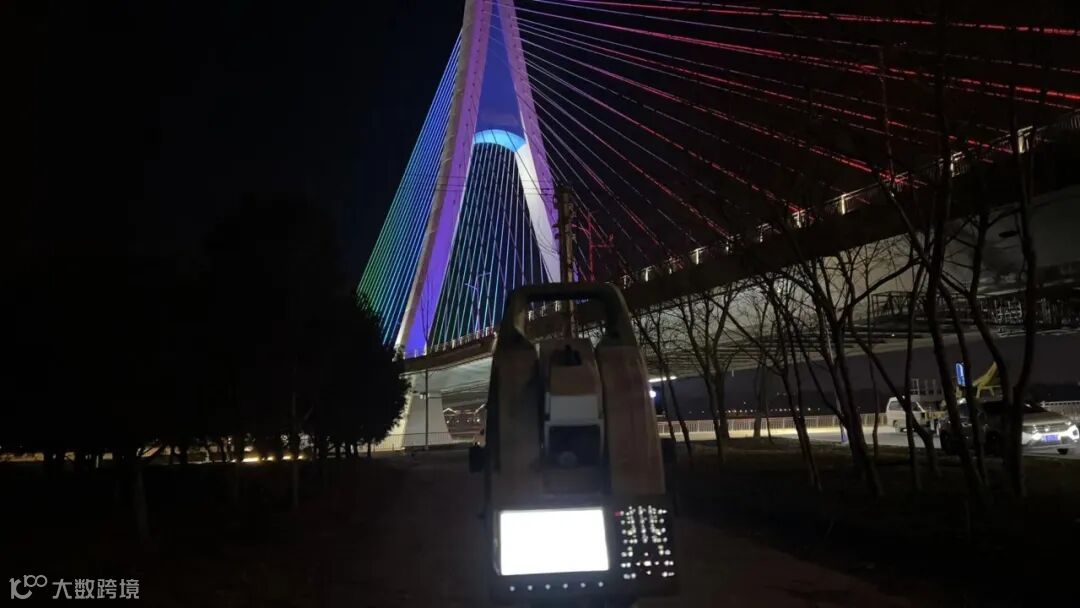

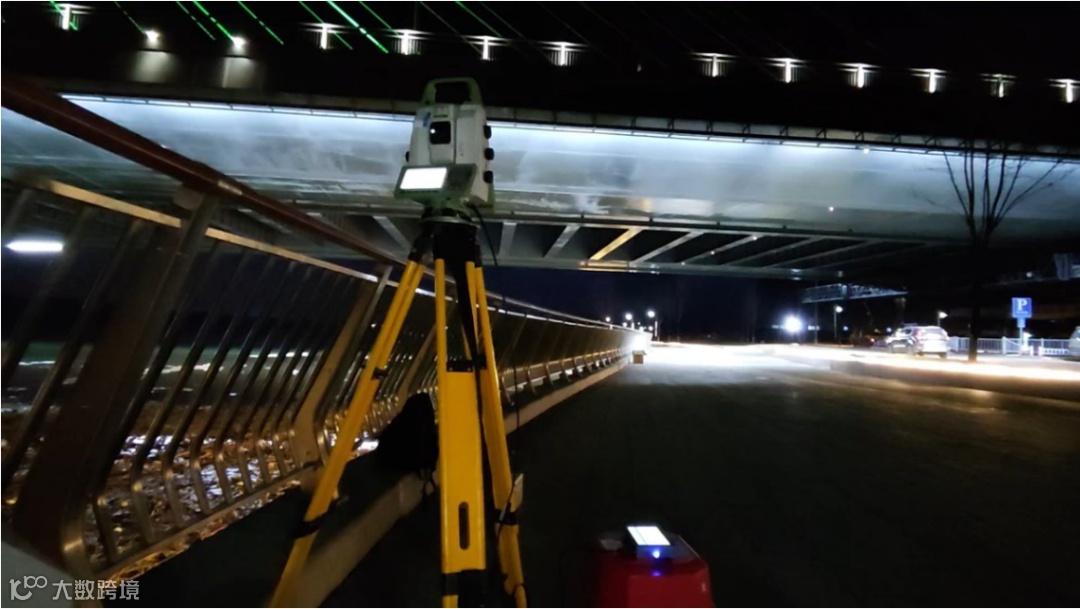

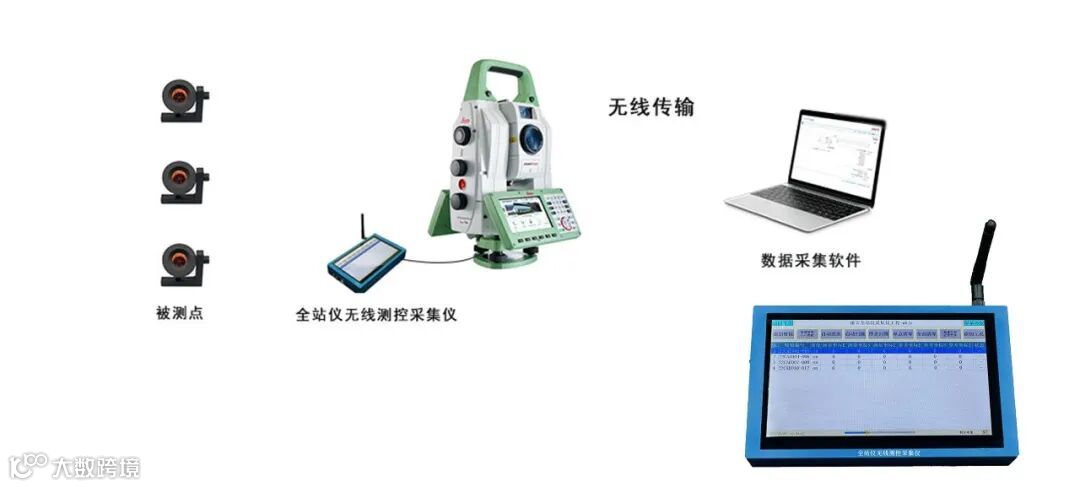

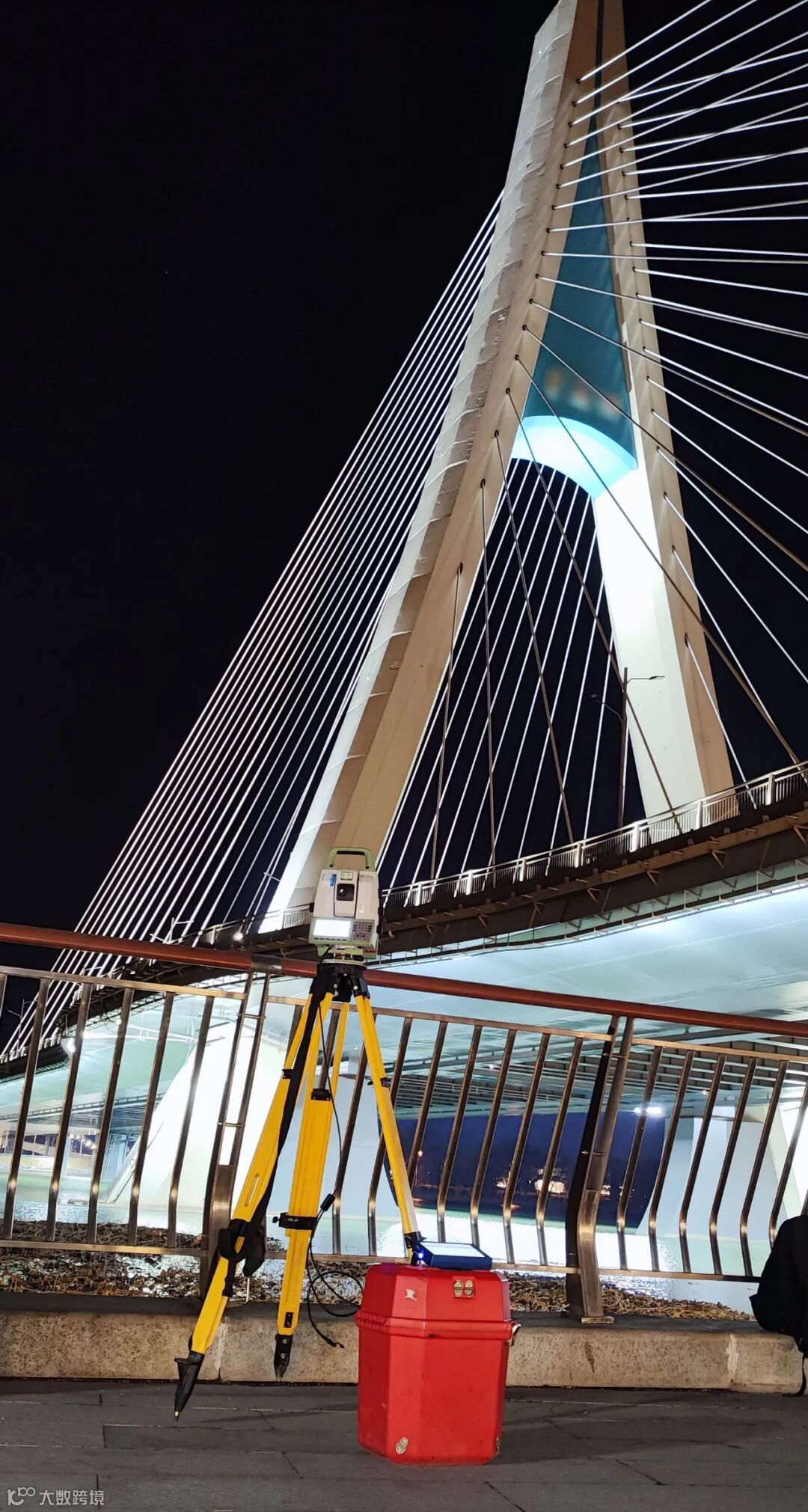

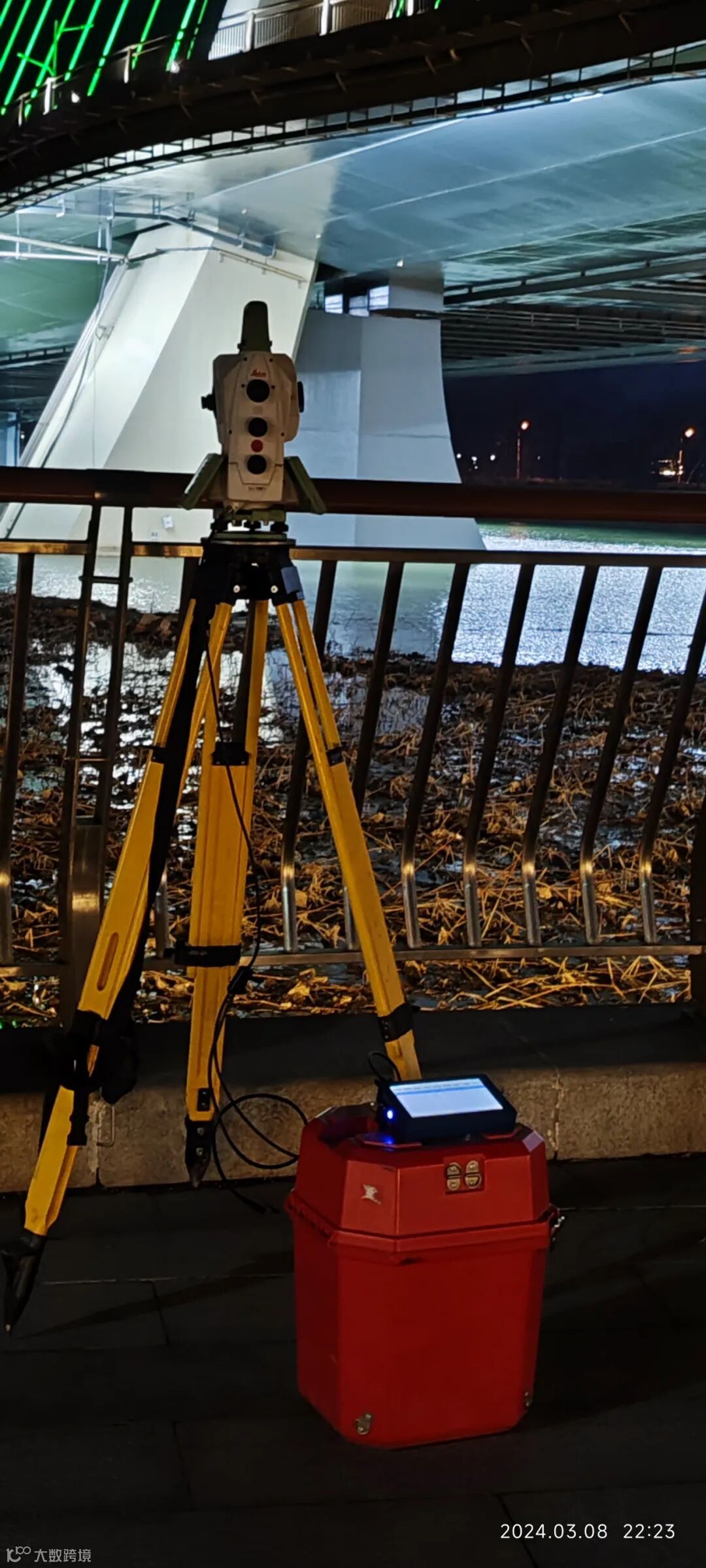

根据本桥现场实际情况，结合目前挠度测量方法，本次静载试验采用全站仪、水准仪进行挠度测量。我司（武汉建博检测科技有限公司）自主开发的基于徕卡全站仪的无线传输采集仪可无人值守自动测量，仪器采用无线数据传输方式、实现实时观测和自动化数据采集，并图形化展示桥梁发生变形过程中参数变化、姿态变化等，能够更大程度上辅助现场指导和决策。

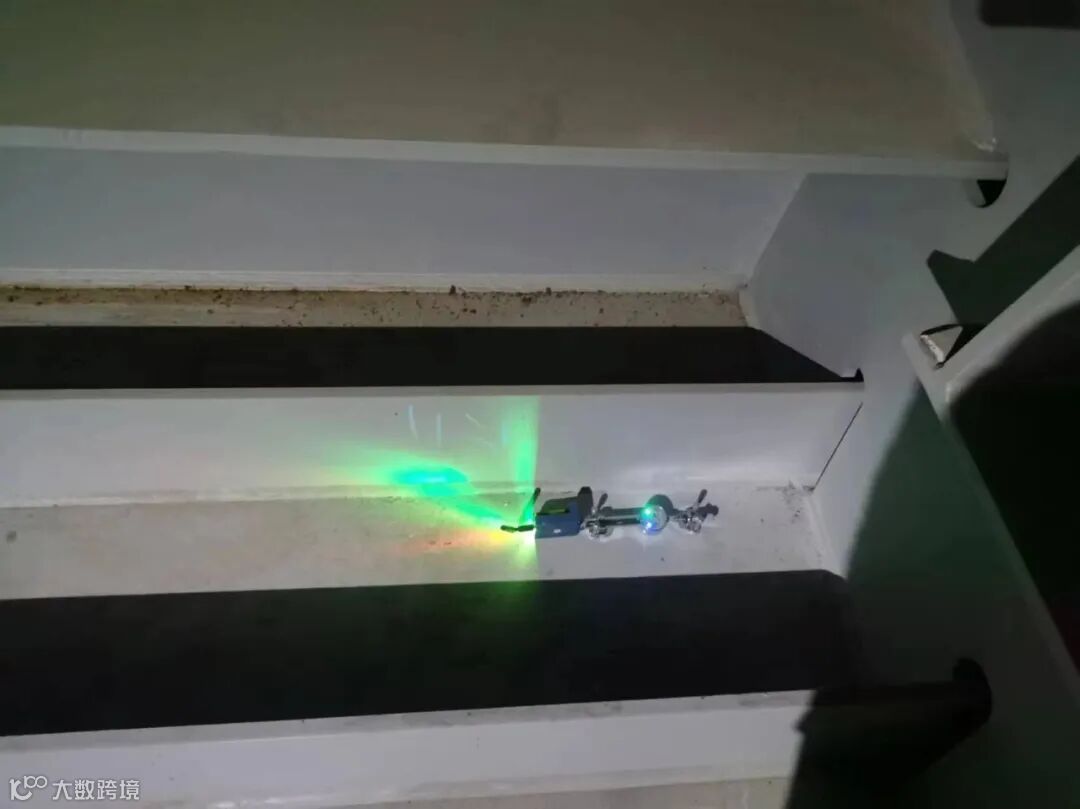

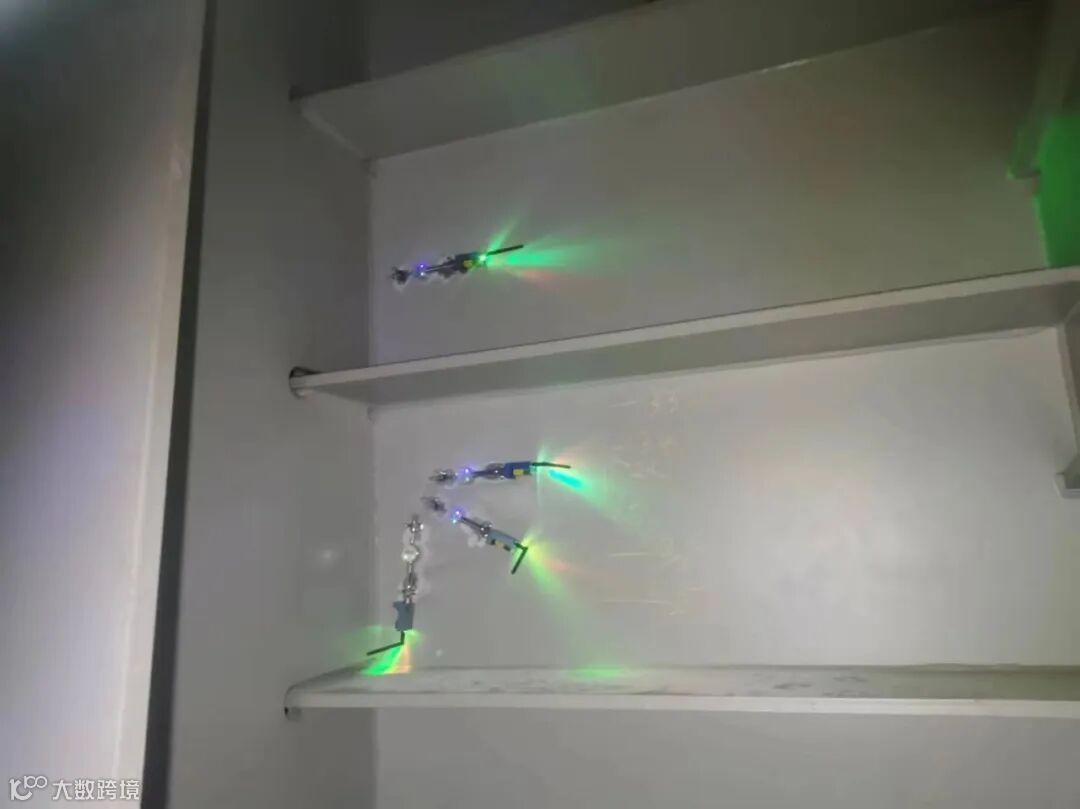

应变测试采用全无线数码应变计，在箱梁内布置测点，全桥共设置多个应变测试截面，由于此桥主梁截面为半封闭钢箱梁，双箱单室截面，测试截面无法一起采集，故设置多个采集点，分位置独立进行应变数据采集。

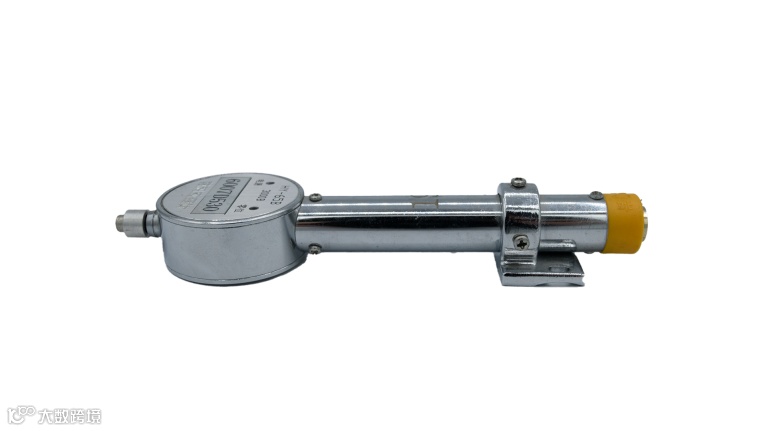

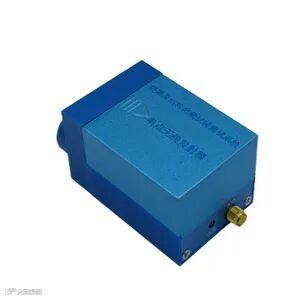

无线数码应变传感器用来测量结构体在静荷载作用下产生的微应变。它是一种采用磁感位置编码技术研制而成新型应变传感器。内置有霍尔芯片、钐钴合金材料、美国进口16位单片机等当今最前沿电子芯片。
工作原理：应变传感器的宝石测头与微动测头在接受到结构体表面变形时，其变形被传递到宝石测头，宝石测头带动内置钐钴合金材料移动，霍尔芯片在永久磁场中移动产生电压信号。此电压信号通过内置16位单片机经过非线性编码调制成RS485标准数字信号输出。A/D转换在传感器内部完成，从传感器出来的数字信号通过电脑中的采样分析软件自动记录、显示和存储。

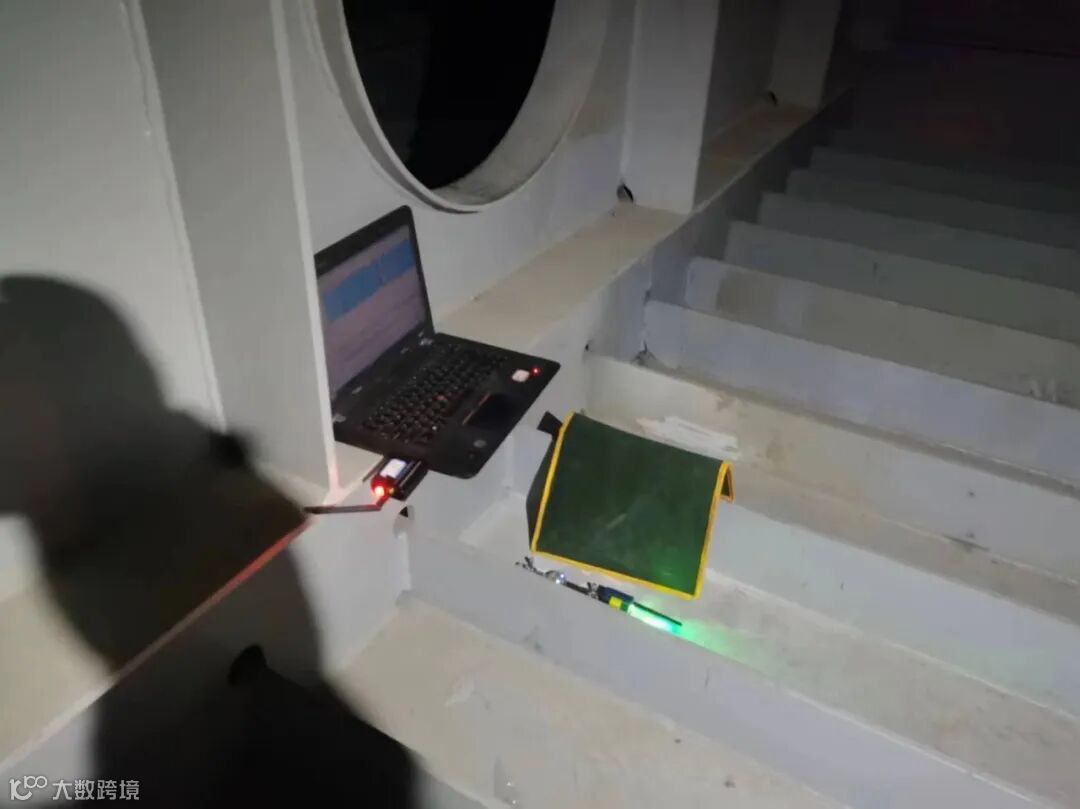

移动数据采集测站

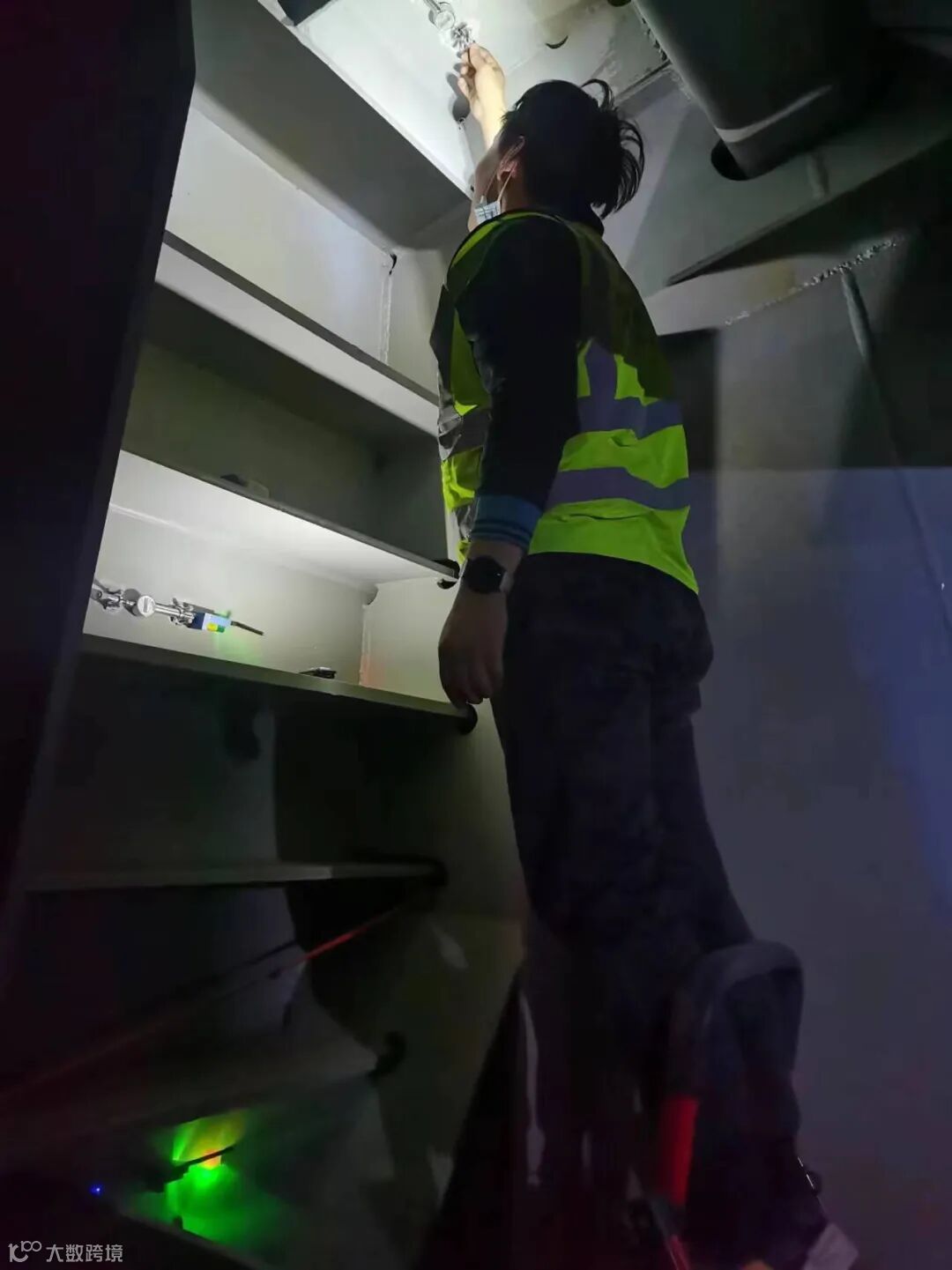

以往传统测试仪器测试时，需要连接大量的数据线连接采集主机才能进行数据采集。无线数码应变计的应用，摆脱了传统测试仪器拉线的工作量大、数据线分类麻烦、准备时间长的问题。在此现场，箱室之间相互隔绝，传统测试仪器应用起来具有较大困难。采用无线数码应变计后，安排工作人员在箱室内独立完成采集，保证了荷载试验的如期实施。同时，在安装准备阶段，节省了大量的人力物力和工作时间，效果显著。

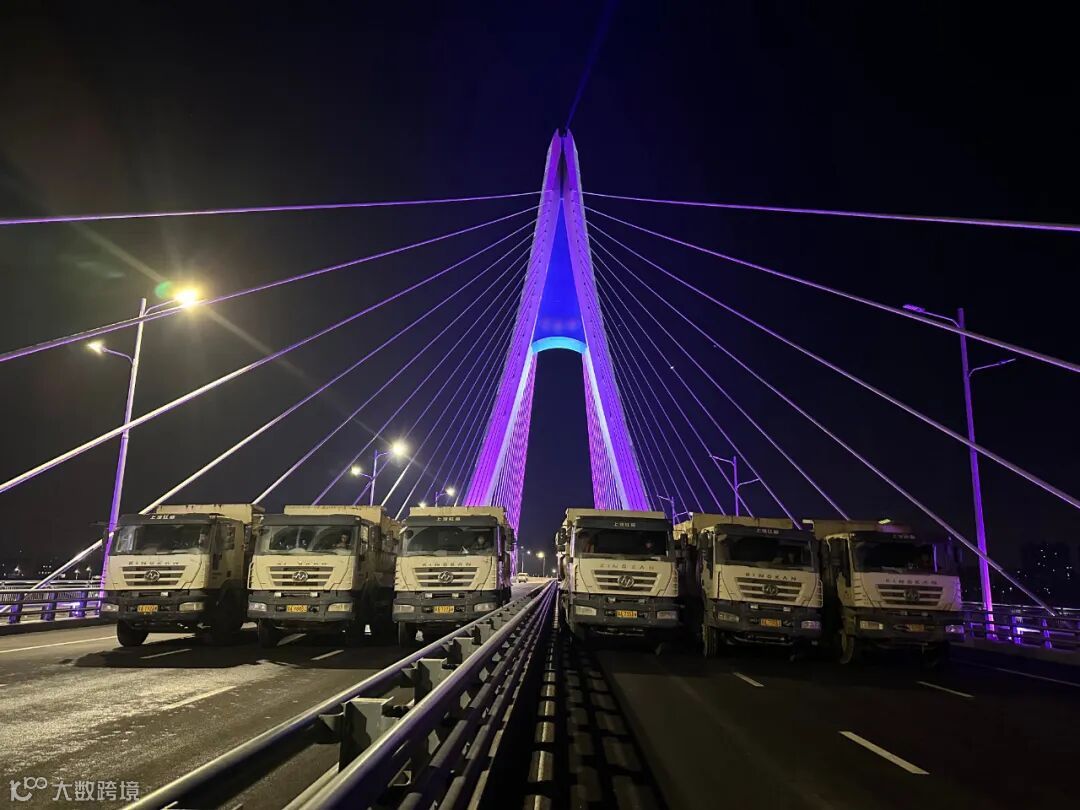

经过测试，本次荷载试验的顺利进行，标志着大桥进入了整体验收阶段，为后续的通车运行奠定了基础。武汉建博检测科技有限公司坚持以客户为中心、以踏实、创新、合作为理念，为土木工程测试人员提供更好、更可靠、更方便的检测仪器和结构安全监测系统。欢迎新老顾客前来合作交流！
