一、测斜技术原理
1. 基本原理
基坑测斜通过监测土体或支护结构的水平位移变化，分析其变形趋势。核心工具为测斜仪，配合预埋的测斜管实现数据采集：
测斜管：垂直埋设于基坑边坡或支护结构内，管壁带有导向滑槽。
测斜探头：内置高精度加速度传感器，沿测斜管逐段（通常0.5m/次）测量倾角变化，转化为水平位移数据。
2. 数据计算
通过分段积分法，将各测点的倾角变化累加，得到不同深度的累计位移曲线。
重点关注位移速率和累计位移值，判断土体稳定性。
二、技术要点与操作流程
1. 测斜管安装
埋设位置：紧贴支护结构（如地下连续墙、桩体）或土体中，确保与土体同步变形。
安装要求：
测斜管需垂直度偏差≤1°，底部嵌入稳定地层（超过基坑深度2倍以上）。
管周回填细砂或水泥浆，确保与周围土体密贴。
2. 数据采集
初始基准值：基坑开挖前采集3次数据，取平均值作为基准。
监测频率：
开挖阶段：1次/1~2天；
底板浇筑后：1次/3~7天；
暴雨、异常变形时加密监测。
3. 注意事项
避免测斜管被机械碰撞或泥浆堵塞；
同一工程使用同一仪器，减少系统误差；
数据突变时需复测，排除干扰因素。

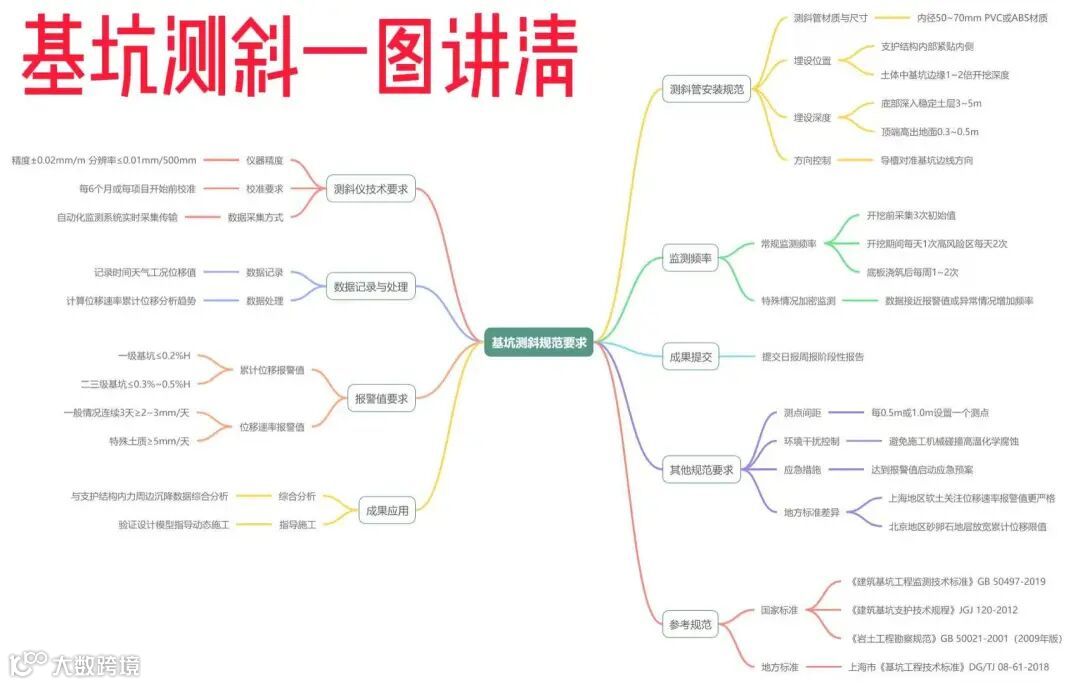

三、规范与标准要求
依据《建筑基坑工程监测技术规范》（GB 50497-2019）、《工程测量规范》（GB 50026-2020）：
1. 测斜管埋设
埋深应超过基坑设计深度2倍或进入稳定地层≥3m；
测斜管直径宜≥70mm，导向槽对准基坑位移方向。
2. 精度要求
测斜仪系统精度≤0.02mm/m，分辨率≤0.002mm/500mm；
同一测点两次读数差应≤1.5%FS（满量程）。
3. 报警阈值
水平位移速率连续3天≥2mm/d，或累计位移≥设计允许值80%时，需启动预警。
4. 数据记录与报告
监测数据需包含：日期、工况、累计位移-深度曲线、位移速率曲线；
异常数据须在4小时内反馈至施工、设计单位。
四、常见问题与对策
数据漂移：定期校核仪器零点，检查测斜管是否受损。
管体变形：开挖前验收测斜管质量，避免强震动施工。
冬季监测：防止管内结冰，采用防冻型测斜仪。
五、应用场景
监测支护桩、地下连续墙变形。
评估土体深层滑移风险。
验证基坑设计方案的合理性。
基坑监测需要注意些什么
基坑监测

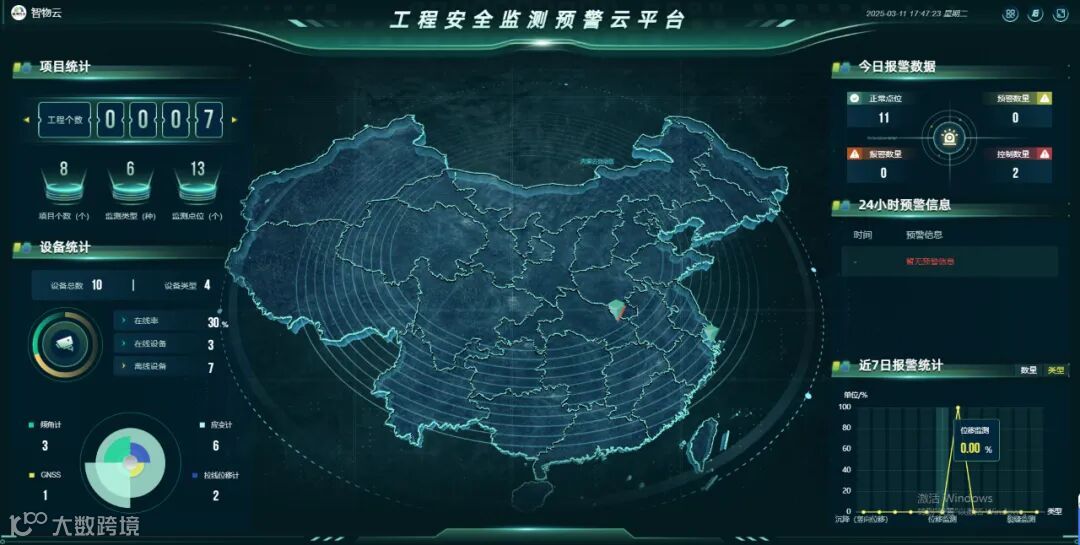

重磅丨全新升级结构监测云平台、开启工程安全监测新篇章
