一、选择题（每题3分，共30分）
1.电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似。人们在研究认识电流时，多用水流来相比较，这种研究物理问题的方法叫做（ ）
A.控制变量法 B.模型法
C.类比法 D.归纳法
2．下面说法正确的是（ ）
A．电路断开后，电路中的电流为零，因此电源电压也为零
B．电路两端只要有电压，电路中就一定有电流
C．电压表有一定的量程，使用时选择的量程越大越好
D．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等
3.将两个不同型号的灯泡串联在电路中，发现两灯的亮度不同，甲灯比乙灯亮，则下列说法正确的是（ ）
A.两灯中的电流不相等，甲灯中电流大于乙灯中电流
B.两灯中的电流不相等，乙灯中电流大于甲灯中电流
C.两灯中的电流相等
D.无法判断两灯中电流的大小
4．在如图所示的电路中，电池的电压为12V，滑动变阻器R的最大阻值是50Ω，电阻R1的阻值为10Ω．当变阻器的p端从a端滑向b端时，电流表的变化范围是（ ）
A．0.24A～0.2A B．0.2A～0.24A
C．0.2A～1.2A D．1.2A～0.2A
5、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（ ）
A．改变电路中的电流
B．改变被测电阻的阻值
C．改变被测电阻两端的电压
D．保护电路
6．小宁的探究小组在练习使用电压表时，军军把电压表接成了如图2-2所示的电路．当闭合开关时所发生的现象是（ ）
A．灯泡亮、电压表有示数 B．灯泡亮、电压表无示数
C．灯泡不亮、电压表有示数 D．灯泡不亮、电压表无示数
7．如图所示，电源电压为6V,当开关S闭合后，只有一只灯炮发光，且电压表的示数为6V，产生这一现象的原因可能是（ ）
A．灯L1处短路 B．灯L2处短路
C．灯L1处断路 D．灯L2处断路
8．教室里装有多盏电灯，每多开一盏灯，则教室内电路的（ ）
A．总电流增大 B．总电压增大
C．总电阻增大 D．总电压、总电流都不变

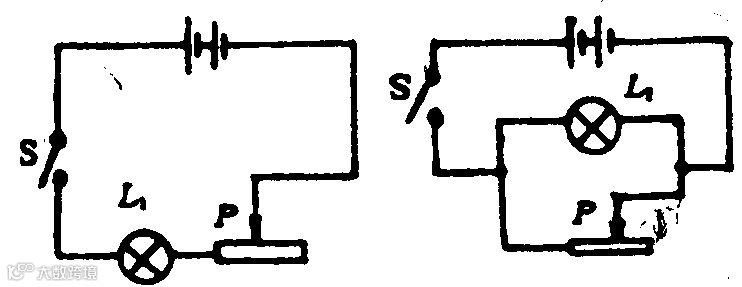

9、如图两个电路中，电源电压相等，闭合开关S，当滑片P都向右滑动时，灯泡L1和L2的亮度变化（ ）
A．L1、L2都变亮 B．L1、L2都变暗
C．L1变亮，L2变暗 D．L1变暗，L2的亮度不变
10．关于导体的电阻,下面说法正确的是（ ）
A．加在导体两端的电压越大,导体的电阻越大
B．通过导体的电流为零,导体没有电阻
C．通过导体的电流越大,导体的电阻越小
D．电阻是导体本身的一种性质.
二、填空题（每空1分，共21分）
11.使用电流表测电流之前应注意两个事项：（1）检查指针是否指在 ；（2）明确它的 和 。
12.如图所示，开关S闭合后，A1的示数为0.9A，A3的示数为0.4A。则通过灯泡L1的电流是 ，通过灯泡L2的电流是 ，A2的示数为 。
13．甲乙两个电阻的阻值分别为4Ω和8Ω，若将它们串联后接在12V的
电源两端（电源电压保持不变），则通过甲电阻的电流是＿＿＿A，乙电阻两端的电压是 V.

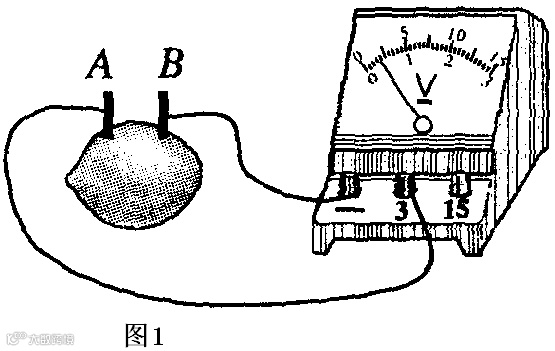

14、把两种不同的金属片插入柠檬，制成“水果电池”。用电压表测量水果电池的电压，如图1所示，则该水果电池的金属片 为正极。
15、在我国，家用照明电路电压为 ；对人体安全的电压是 ；一节干电池的电压 ；一节蓄电池的电压是 。
16、在图2中的
里填上适当的电表符号，使之成为正确的电路图。
17．如下图中各元件连接均正确，甲.乙为两个电表。则甲为______表，乙为______表。
18、如图，电阻箱的读数为________Ω.
19．两个定值电阻上分别标有“20Ω，1A”和“20Ω，0．5A”字样，将两定值电阻串联起来接在某一电路中，则该电路两端所加的最大电压为 ；若将两定值电阻并联起来接在某一电路中，则该电路两端所加的最大电压为 ．
三、作图题（每图3分，共9分）

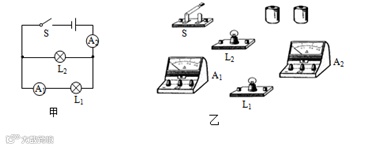

20.如图所示，开关S闭合后，A1的示数为0.34A，A2的示数为0.7A。根据图甲把图乙中的实物连接起来。

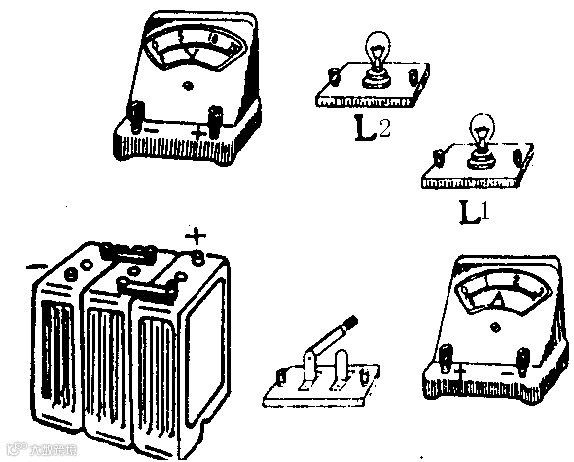

21、如图所示的器材，要求灯L1和L2组成并联电路，电流表测L1的电流，电压表测L2 两端的电压。请先连接实物电路图，然后画出电路图。
四、探究与创新题（10分）

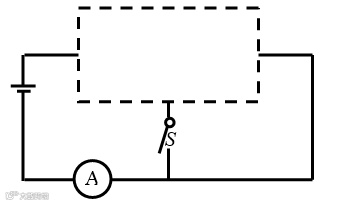

22．（4分）如图所示，虚线框内有两个阻值均为R的电阻，当开关S由闭合到断开时，电流表的示数变小了，试画出虚线框内两种可能的电路图．

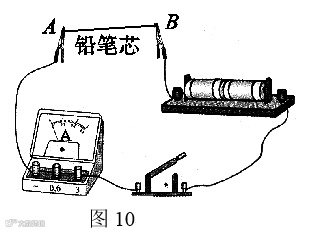

23、（6分）铅笔芯是石墨和黏土混合制成的。不同类型的铅笔的笔芯软硬程不同，其中6H的铅笔芯最硬，6B的铅笔芯最软，HB的铅笔芯软硬居中。铅笔芯是导体，那么铅笔芯的电阻大小与其软硬度是否有关呢？小明用如图10所示的装置探究这个问题。他先后将6B、HB和6H的铅笔芯分别接入电路A、B两点间，通过观察 ，比较出三者电阻的大小。用此方法比较电阻大小的依据是： 。他选取的这三支铅笔芯应满足的条件是： 。
五、计算题（每题10分，共30分）
24.如图24所示的电路中，电源电压恒定，R1=10Ω。当开关S闭合时，电流表示数为0.2A，电压表示数为4V。求：（1）电源电压；（2）R2的阻值。
25．如图所示，电阻R1=12欧。电键SA断开时，通过的电流为0.3安；电键SA闭合时，电流表的示数为0.5安。求：（1）电源电压；（2）R2的阻值。
26．如图所示，灯泡L1的电阻是6Ω，L2的电阻是4Ω，S1闭合、S2断开时，电流表的读数是I1=0.8A；S1断开、S2闭合时，电流表的读数为I2=0.5A．求灯泡L3的阻值和电源电压．
参考答案
一、选择题
1-5CDCCB
6-10CBADD
二、填空题
11、零刻度 量程 分度值
12、0.4A 0.5A 0.5A
13、4 8
14、A
15、220V 不高于36V 1.5V 2V
16、略
17、电压 电流
18、2008
19、20V 10V
三、略
四、

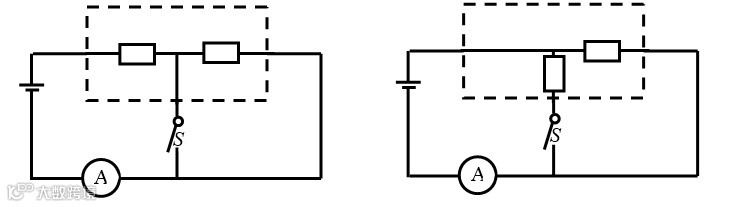

22、如图所示
23、电流表示数的变化 电压一定时，电流与电阻成反比 长短、粗细一样
24、（1）6V (2)20Ω
25、（1）6V (2)8Ω
26、10Ω 8V
