在家用空调技术不断迭代的今天，旋智凭借强大的芯片研发与系统集成能力，推出了一套完整的家用分体空调电控设计方案。这套方案从硬件到软件，从基础功能到智能升级，全方位提升空调的性能与用户体验，让每一次调温都成为舒适享受。
内外机功能
室内机：小空间里的大舒适
基础功能全覆盖：精准控制制冷系统回路，实时检测并调节温度；支持内风机风量多级调节，搭配上下、左右摆风设计，让凉意（暖意）均匀送达房间每个角落。同时，内置 PM2.5 净化功能，时刻守护室内空气质量，LED 灯清晰显示运行状态，蜂鸣器则通过提示音反馈操作结果，配合遥控器轻松实现远程操控。
智能功能再升级：接入 Wi-Fi 后，可通过手机 APP 远程控制空调开关、调节模式；智能传感器能感知环境情景，自动适配最佳运行状态；更支持 AI 语音交互，解放双手，一声指令即可完成操作。
室外机：强劲核心，高效稳定
基础性能有保障：搭载变频压缩机驱动技术，配合外风机变频驱动，实现高效制冷制热；交流电网输入 PFC 控制优化电能利用，膨胀阀、四通阀精准调控冷媒循环，多重温度检测确保运行安全。
AI 技术提能效：采用 AI 压缩机 NVH 控制，有效降低噪音与振动；通过 AI 能效优化算法，持续提升空调运行效率；更有基于状态的压缩机 / 风机监测功能，提前预警潜在故障，延长设备寿命。
硬件参考设计

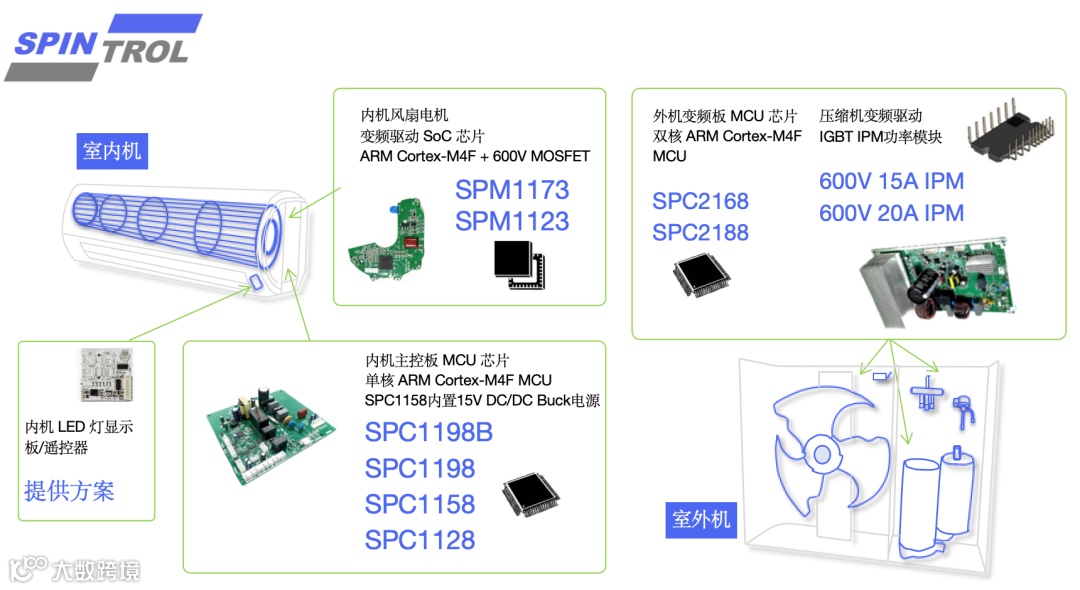

1 . 旋智芯片产品在家用分体空调上的应用

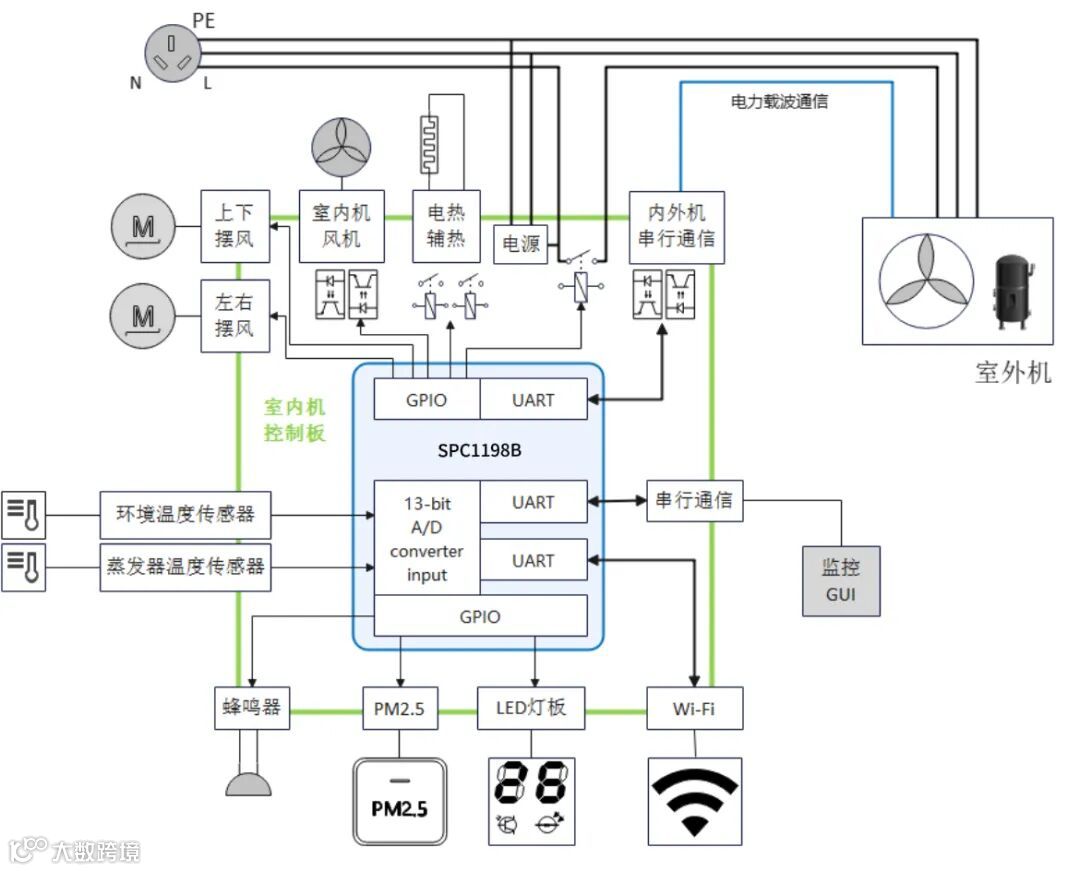

2 . 内机控制板参考设计
处理器芯片：SPC1198B
主频 125MHz 的 ARM Cortex-M4 with FPU
该内机控制板集成功能包括：温度显示控制、红外接收、感光检测、蜂鸣器、WIFI接口、PM2.5净化、温度采样接、摆风电机控制、内风机控制、电辅热发热丝控制、载波通信电路、220V电源
电源规格：输入电压范围 单相AC 165~275V

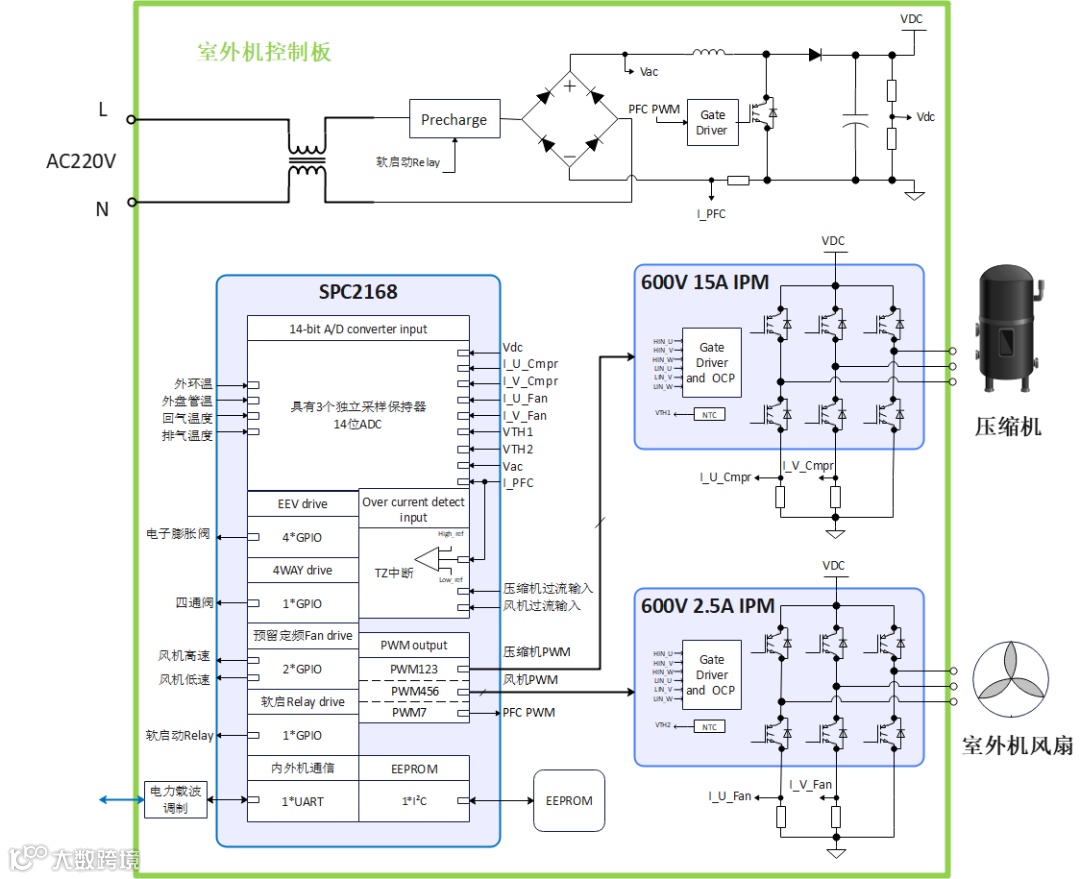

3 . 外机控制板参考设计
处理器芯片：SPC2168
双核 200MHz 主频的 ARM Cortex-M4 with FPU
该外机控制板集成功能包括：PFC控制、压缩机控制、外风机控制、电子膨胀阀控制、多路温度采样、四通阀控制、电力载波通信等
功率规格：
输入电压范围 单相AC 165~275V
最大功率1800W
可适配1.5匹外机
典型芯片产品推荐
1 . 室内机主控MCU：

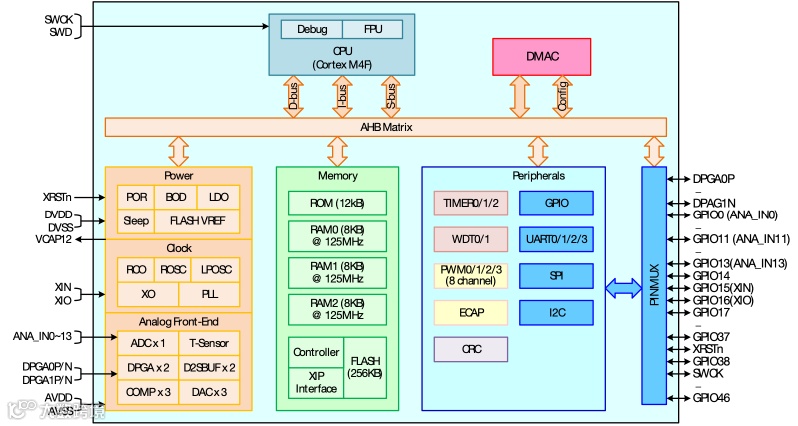

SPC1198B——高性价比空调主控芯片
125MHz 32位ARM® Cortex-M4F内核
256kB Flash, 24kB RAM
14-Channel, 13-bit ADC，250ns 转换时间
2 x 差分可编程增益放大器（DPGA）
3 x 模拟比较器（COMP）
47 x GPIO
4 x UART，1 x SPI，1 x I2C
1 x CRC，64位唯一识别号
LQFP48 (7 x 7 x 1.4 mm3，0.5mm pin间距)
LQFP64 (10 x 10 x 1.4 mm3，0.5mm pin间距)
2 . 内风机 MOSFET 全集成 SoC 驱动芯片：
SPM1173/1123——集成 6 个 600V 2A MOSFET 功率管的 SoC 芯片
125MHz 32位ARM® Cortex-M4F内核
128kB Flash, 16kB RAM
12-Channel, 13-bit ADC，200ns 转换时间
3 x 可编程增益放大器（PGA）
10 x 模拟比较器（COMP）
12 x GPIO
UART x 1, SPI x 1, I2C x 1, SIO x 1
CRC x 1, AES x 1 ，64位唯一识别号
QFN39 (12 x 12 mm)
3 . 室外机控制 MCU：

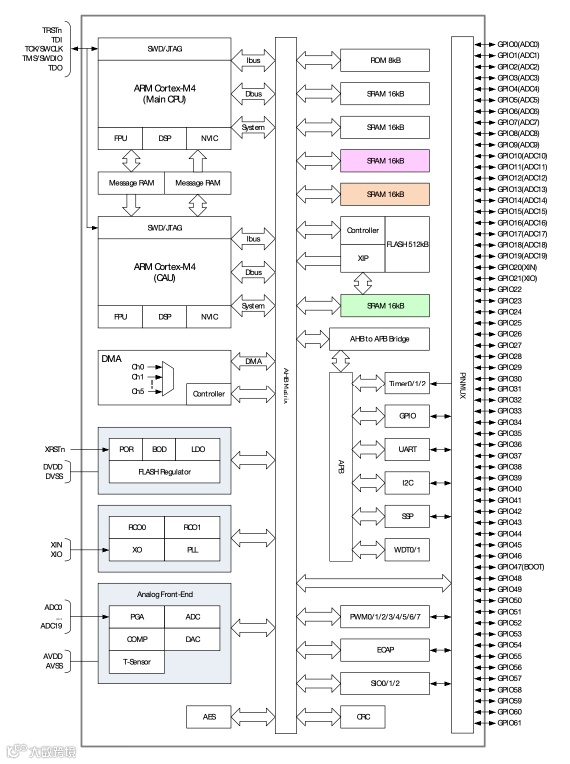

SPC2168——双核，高性能电机变频控制芯片
200MHz Dual-Core ARM 32位Cortex-M4 CPU
512kB Flash, 80kB RAM
20-Channel, 14-bit ADC，140ns 转换时间，3路采样保持电路
6-Channel DMA 控制器
6 x 可编程增益放大器（PGA）
16 x 模拟比较器（COMP）
16 x PWM 输出通道
61 x GPIO
4 x 32位脉冲捕获（ECAP）
UART x 4, SPI x 4, I2C x 4, SIO x 3
CRC x 1, AES x 1 ，64位唯一识别号
LQFP64L (10 x 10 mm)
LQFP80L (12 x 12 mm)
家用分体空调电控软件、系统方案
1 . SPC1198B——完整的软件支持方案：空调系统及主控软件功能

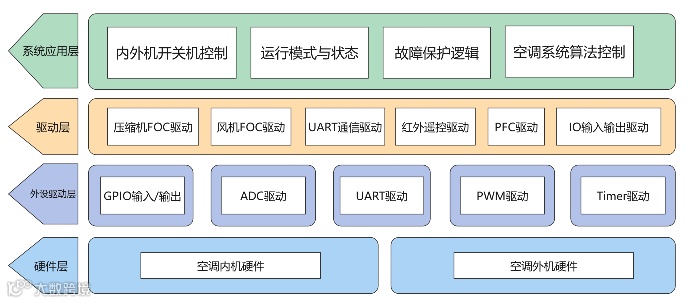

空调系统软件架构
空调系统控制软件主要功能
2 . SPC2168——先进的 MBD 设计方式

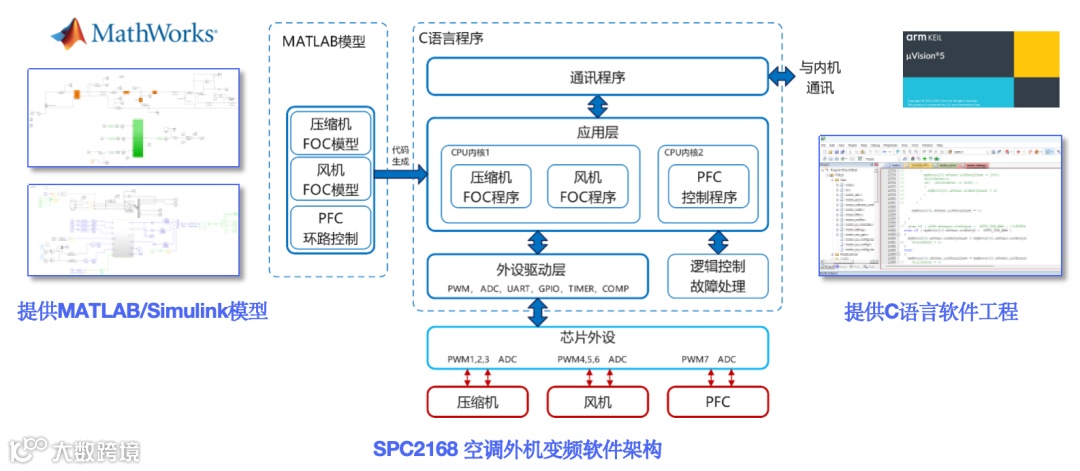

外机变频控制软件

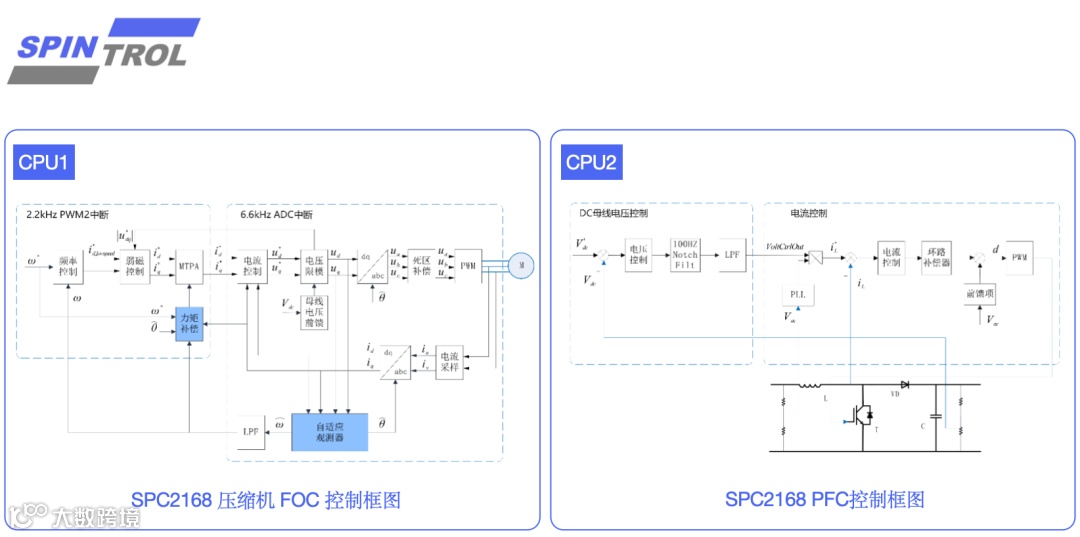

外机变频压缩机、风机 FOC 控制、PFC电路控制框图

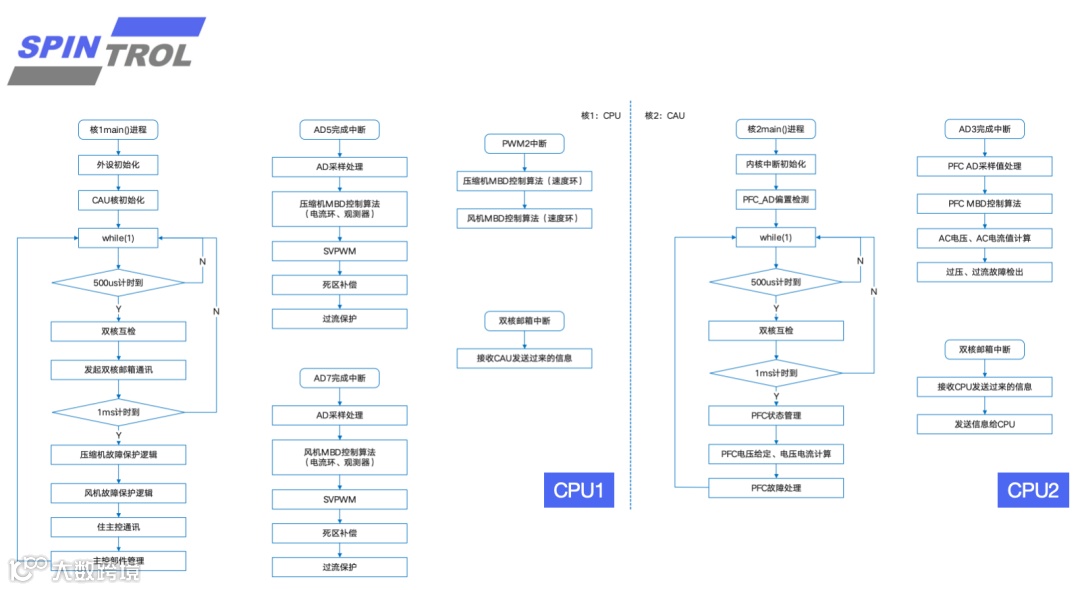

SPC2168外机变频板软件流程图

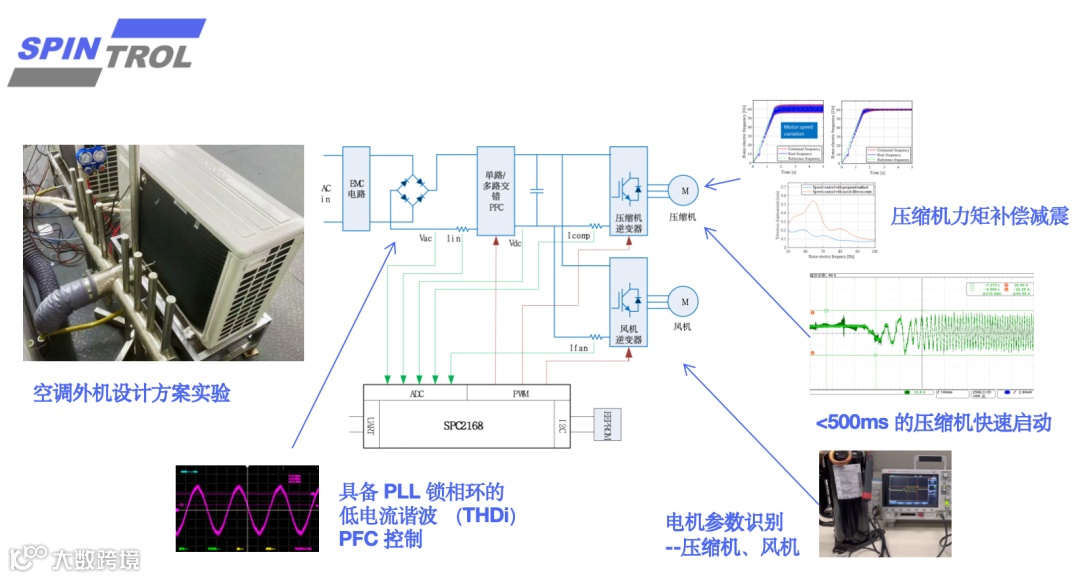

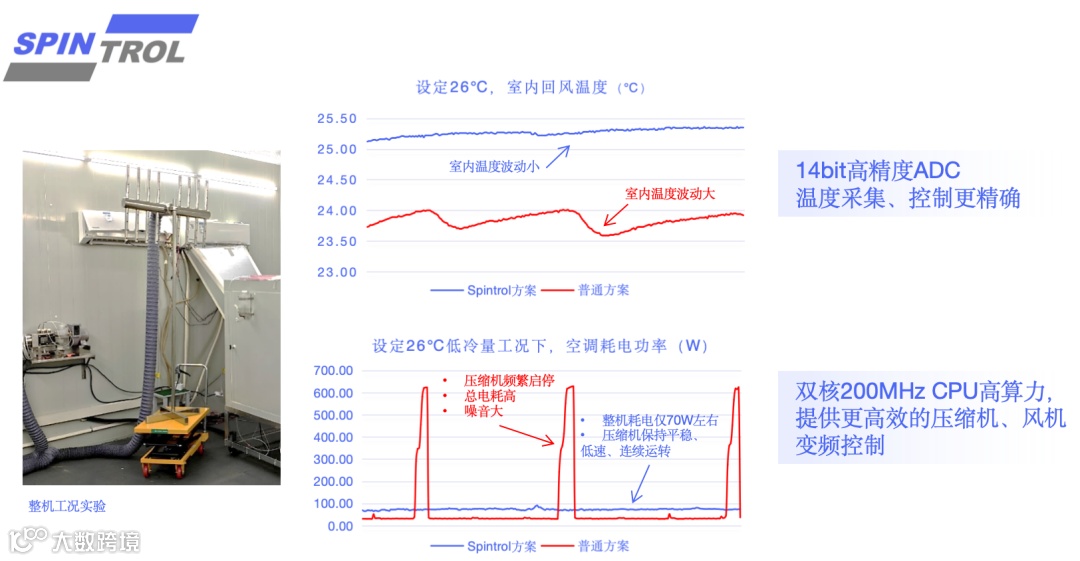

3 . 优秀的空调外机控制性能
4 . 提升空调能效比、舒适性
想了解更多技术细节，可关注官方公众号，持续更新～
或发送需求至 sales@spintrol.com，获取专属选型方案。
