高校集成电路专业教学面临的难题一直备受关注。为了有效地将产业与教育融合在校园中落实，我们提出了“芯”智人才培养解决方案。这一方案采用“点对点”模式，为高校量身定制合作方案，我们致力于升级和改进目前集成电路专业的实践教学环节，助力高校更好地培养适合企业需求的集成电路专业人才，实现教育与产业的有机结合。
集成电路专业教学难点
统统解决
高校集成电路实训难？
痛点全解决！
♦ 拥有超200名资深专家师资团队，具备丰富的教学经验和深厚的专业知识
♦ 现有数十名资深企业工程师团队，具备8年以上大型项目管理经验
集成电路专业建设
解决方案-芯智云（高校端）
芯智云为芯聚辉整合集成电路产业中IC设计及应用全流程的集成电路智慧教学与实训平台，可以支撑微电子、集成电路相关专业与芯片设计相关的专业基础教学实验和综合课程设计，基于行业企业级IC设计系统及一线主流EDA设计工具，配套实际企业级芯片设计项目案例资源与工程实践课程资源，让学生可以接触到与行业一线设计工程师相一致的设计工具环境，最大程度的接轨行业一线应用和需求培养学生设计能力。
特色优势：
♦ 完善的课程体系，配套的工程项目案例，助力集成电路专业的建设和学生工程技能的培养
♦ 产业级集成电路设计研发环境，可融入国产 EDA 工具和国内 CPU 研发厂商的 IP 资源，落地实现基于国产 EDA 技术和工具的的集成电路全流程解决方案
♦ 完美融合教学管理平台和实训平台，实现课程、教学、实验和实训环境的无缝衔接
"芯"智人才培养
解决方案（人才端）
实习实训项目是根据高校人才培养方案设计的，旨在为集成电路相关专业的学生提供为期1-4周的综合实践教学安排。通过综合运用专业知识解决实践问题，帮助高校顺利完成实践教学任务，同时为学生提供基本的实践技能训练。有助于提升学生分析问题和解决问题的能力，并提升他们的项目经验和创新能力。为他们未来的职业发展奠定坚实基础。

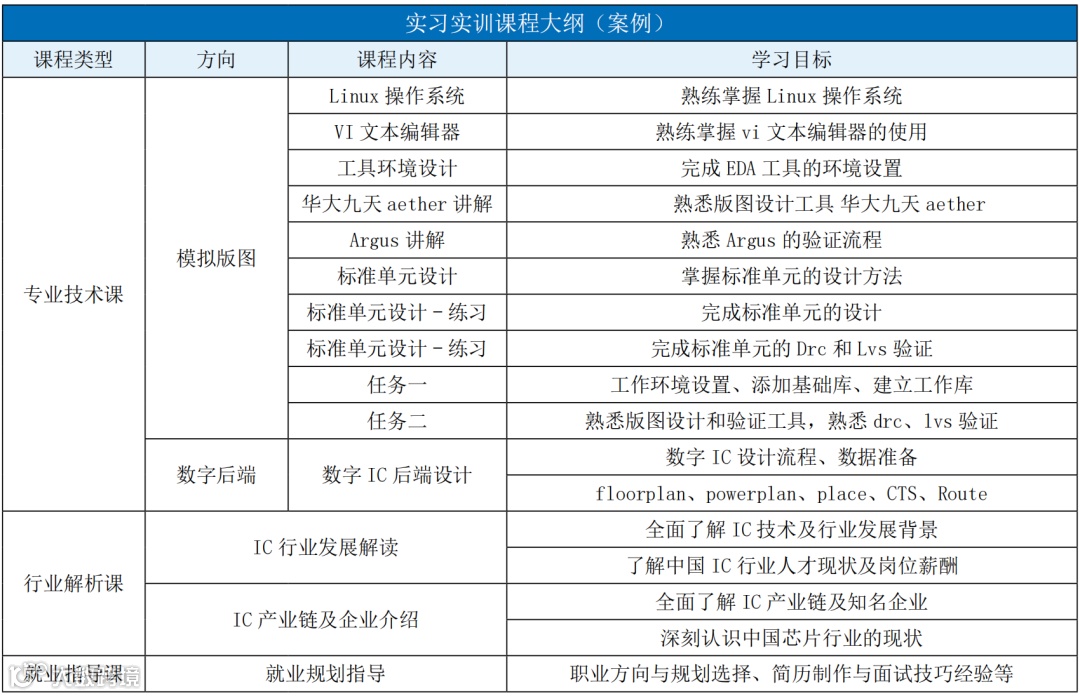

课程大纲（案例）
注：实训过程中的使用工具可根据高校需求进行选择
合作模式
高校集成电路实习实训项目将线上与线下培训资源巧妙结合，实施操作简便，运作成本低、效率高。这一灵活的实训模式不仅减轻了双方负担，还为高校提供了强大支持，助力实现实习实训目标。
案例分享
武汉某大学实习宣讲现场照片
芯聚辉 & 武汉某大学
芯智云+芯智人才
解决方案
学科专业问题、人才培养问题
降本又高效 一站全解决
让专业更专业 让选择更正确
此次合作是基于20日芯智人才实习实训的机会，利用暑假期间，沟通专业招生要求、人才培养诉求和课程设置方向等。为学校1v1搭建芯智云解决方案。
实习实训课程设置
课程学时：20天
参训人数：140人
适用专业：光电信息能源与工程专业
实习内容简介：
本次实习以模拟版图设计为核心，课程从Linux操作系统使用、VI文本编辑器、EDA工具环境设计、Cadence讲解、Calibre讲解以及标准单元设计实操等。实训课程设置为理论基础与实际操作相结合，在实际项目中学会使用virtuoso工具，并在项目中结合理论知识减少项目中的不利因数。本次实习实训要求学生能掌握基本的linux操作，较为熟练地使用virtuoso工具，能够完成模拟版图的基本工作。
除此之外，我们还提供了实习方案、师资介绍、实训平台特色、项目执行排期、考试管理、结班证书等。
芯聚辉利用丰富的教学与实训经验，与高校携手。共同立项、共同开发、知识产权共享及科技奖项申报等方式，为高校打造一套全新的实习实训解决方案。
通过全方位的合作与创新，我们致力于为国内集成电路领域注入更多活力。我们期待在集成电路领域迈向更具可持续性、协同发展的未来。为培养高水平的集成电路人才贡献力量。
END
RECRUIT
☜长按关注
行业资讯 ｜限时福利｜课程咨询
人才引荐 ｜芯片设计｜产教融合
联系我们
课程咨询 黄老师
课程咨询 王老师
关于我们
上海芯聚辉集成电路有限公司（简称芯聚辉）是一家集芯片解决方案、芯片设计服务以及芯片人才培养的服务商。并积极引领政企行校四方合作，共同构建“资源融合、师资联动、人才共育”的协同平台。
团队核心成员来自知名企业，如AMD、海思、摩尔精英和通富微电，平均拥有超过10年的芯片行业经验。具备丰富的芯片设计和封装项目经验，同时积累了超过10年的芯片人才培养和输送经验。公司致力于为客户提供卓越的服务和高水平的技术支持，共同推动芯片行业的发展。
