绿色云图李棒：“双碳”政策下浸没式液冷是数据中心面向未来的重要途径

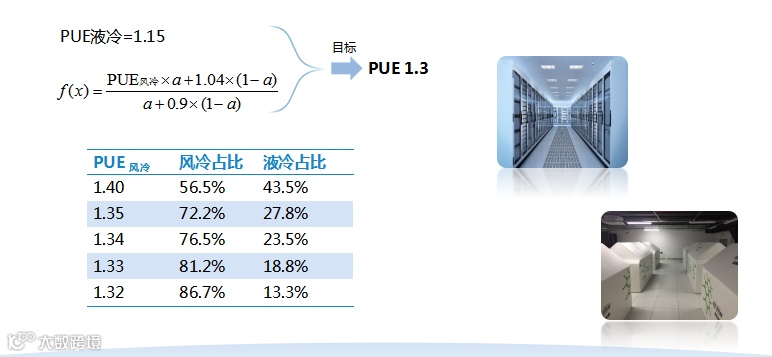

目前，很多数据中心的风冷设计可以把PUE做到接近1.3，但在一些PUE准入门槛低于1.3的城市如何解决这个问题？李棒表示，在风冷数据中心里搭配一定比例的液冷应用，就可以很容易把PUE做到1.3以下，符合本地政策准入。

从电能利用率来看，风冷PUE年度可以做到1.4、1.3左右，在夏天温度最高的场景极限PUE会高过设计值。如果在风冷极限PUE1.6的情况下，IT设备供电占比是56%，IT风扇占比6%，其他配套0.6，总占比是38%。

液冷数据中心在夏天极限的情况下PUE也会高过平均PUE达到1.25，在这样的场景下IT设备功耗占比会达到80%，也就是说相同用电量情况下，液冷电能利用率对比风冷能提高 42%以上。

在能源申请非常紧缺的时候，同样场景里申请到的电量能够支持的机柜数量、IT功耗在液冷环境里可以很大比例提高，可以支持的业务容量更大。

从节能的比例来看，年均PUE1.4的风冷数据中心和液冷数据中心比，液冷会多节能26%。

从初始造价来看，总体上液冷方案比风冷稍高，同时液冷的选型不同也会给成本带来很大的差异，例如用油冷初期的造价会低一些，用氟化液初期的造价会高一些。

但不管用哪种，在生命周期内都可以回收额外的投资，用油冷仅需2年回收投资成本，氟化液10年可以完全回收，同时不用为液冷做多余的投资。

在空间利用率上，使用液冷的功率密度比较高，每千瓦数据中心的占地比风冷更少，按照数据中心占地面积可削减接近30%。

据李棒介绍，云宿项目主要在嘉定，用地面积14000多个平方，总建筑面积3万多个平方，总建设规模3004个机柜，风冷机柜是2500个，液冷机柜504个。功能主要是依托于网宿科技嘉定云计算数据中心，服务于上海市5G网络建设。

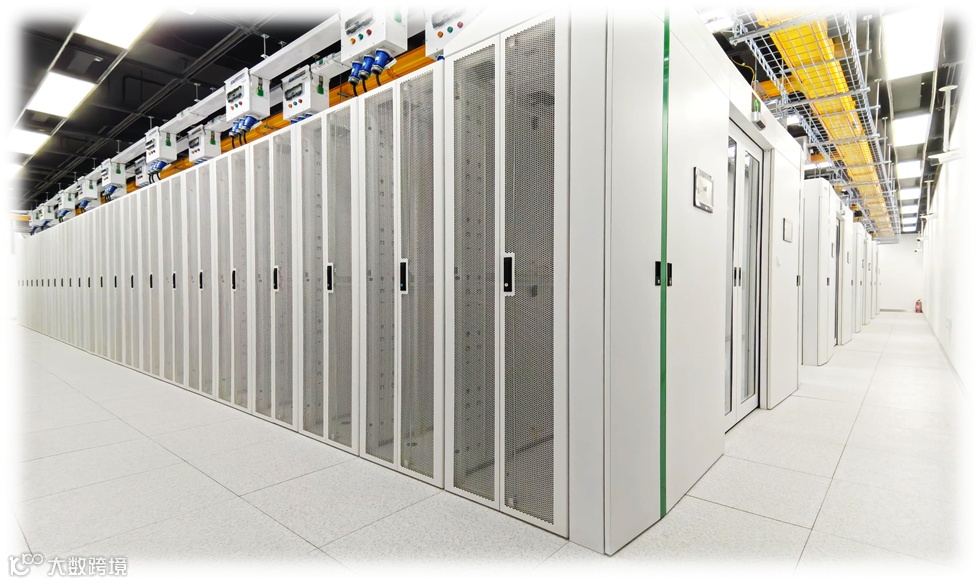

上图为云宿项目实际图片，风冷数据中心采用业内一线品牌产品，从母线到机柜到冷源相关配套，基本采用国际一线品牌产品，2500个基站单个机柜功率是5000瓦，总IT功耗是1.25万kW，采用冷冻水系统。

李棒表示，目前，液冷数据中心机房在做最后的管路连接，液冷数据中心部署在研发楼，研发楼是办公的设计，层高、层重在设计之初完全是办公用途，后期给层重加固，办公的层重是300公斤，加固到700公斤左右就可以达到承重强度的要求，层高也是办公的层高，大概4米左右。

事实表明，浸没式液冷方案和产品不需要很高的场地要求。

液冷数据中心总共有四层，每层126个机柜，单机柜目前设计20U，11kW，功率密度不高，匹配当地政策要求。设计上是单向浸没式液冷，通过室外开式塔、冷却塔的方式带走热量，介质为合成油，液体温度在夏天最热的时候为42度，室外用开式塔，温度最高进出水温分别是32度和37度。

设计系统图总体来讲是两套CDU带6个机柜，两套CDU互为冗余，主干管路是环网的设计，确保不管是冷源、管路、阀门管件等出现故障的时候都可以得到冗余效果，不会因为单点引发故障。

李棒表示，此次云宿项目总数量是2500个风冷机柜，总功耗是1200kW，液冷功耗占比是30%，总PUE为1.29，加上本地调节因子之后，综合PUE为1.27，已经完全达到政策要求的准入门槛。

可以看到，风冷+液冷混合建设，让液冷承载高功率密度业务，在一定时间内会成为普遍，李棒认为混合建设能拉低PUE值，可以成为各地达到准入门槛的标准答案。
