一、选择TCP还是UDP协议
由于我们的即时通讯软件的用户存在用户状态问题，即用户登录成功以后可以在他的好友列表中看到哪些好友在线，所以客户端和服务器需要保持长连接状态。另外即时通讯软件一般要求信息准确、有序、完整地到达对端，而这也是TCP协议的特点之一。综合这两个所以这里我们选择TCP协议，而不是UDP协议。
二、协议的结构
由于TCP协议是流式协议，所谓流式协议即通讯的内容是无边界的字节流：如A给B连续发送了三个数据包，每个包的大小都是100个字节，那么B可能会一次性收到300个字节；也可能先收到100个字节，再收到200个字节；也可能先收到100个字节，再收到50个字节，再收到150个字节；或者先收到50个字节，再收到50个字节，再收到50个字节，最后收到150个字节。也就是说，B可能以任何组合形式收到这300个字节。即像水流一样无明确的边界。为了能让对端知道如何给包分界，目前一般有三种做法：
以固定大小字节数目来分界，上文所说的就是属于这种类型，如每个包100个字节，对端每收齐100个字节，就当成一个包来解析；
以特定符号来分界，如每个包都以特定的字符来结尾（如\n），当在字节流中读取到该字符时，则表明上一个包到此为止。
固定包头+包体结构，这种结构中一般包头部分是一个固定字节长度的结构，并且包头中会有一个特定的字段指定包体的大小。这是目前各种网络应用用的最多的一种包格式。
上面三种分包方式各有优缺点，方法1和方法2简单易操作，但是缺点也很明显，就是很不灵活，如方法一当包数据不足指定长度，只能使用占位符如0来凑，比较浪费；方法2中包中不能有包界定符，否则就会引起歧义，也就是要求包内容中不能有某些特殊符号。而方法3虽然解决了方法1和方法2的缺点，但是操作起来就比较麻烦。我们的即时通讯协议就采用第三种分包方式。所以我们的协议包的包头看起来像这样：
1struct package_header
2{
3 int32_t bodysize;
4};
一个应用中，有许多的应用数据，拿我们这里的即时通讯来说，有注册、登录、获取好友列表、好友消息等各种各样的协议数据包，而每个包因为业务内容不一样可能数据内容也不一样，所以各个包可能看起来像下面这样：
1struct package_header
2{
3 int32_t bodysize;
4};
5
6//登录数据包
7struct register_package
8{
9 package_header header;
10 //命令号
11 int32_t cmd;
12 //注册用户名
13 char username[16];
14 //注册密码
15 char password[16];
16 //注册昵称
17 char nickname[16];
18 //注册手机号
19 char mobileno[16];
20};
21
22//登录数据包
23struct login_package
24{
25 package_header header;
26 //命令号
27 int32_t cmd;
28 //登录用户名
29 char username[16];
30 //密码
31 char password[16];
32 //客户端类型
33 int32_t clienttype;
34 //上线类型，如在线、隐身、忙碌、离开等
35 int32_t onlinetype;
36};
37
38//获取好友列表
39struct getfriend_package
40{
41 package_header header;
42 //命令号
43 int32_t cmd;
44};
45
46//聊天内容
47struct chat_package
48{
49 package_header header;
50 //命令号
51 int32_t cmd;
52 //发送人userid
53 int32_t senderid;
54 //接收人userid
55 int32_t targetid;
56 //消息内容
57 char chatcontent[8192];
58};
看到没有？由于每一个业务的内容不一样，定义的结构体也不一样。如果业务比较多的话，我们需要定义各种各样的这种结构体，这简直是一场噩梦。那么有没有什么方法可以避免这个问题呢？有，我受jdk中的流对象的WriteInt32、WriteByte、WriteInt64、WriteString，这样的接口的启发，也发明了一套这样的协议，而且这套协议基本上是通用协议，可用于任何场景。我们的包还是分为包头和包体两部分，包头和上文所说的一样，包体是一个不固定大小的二进制流，其长度由包头中的指定包体长度的字段决定。
1struct package_protocol
2{
3 int32_t bodysize;
4 //注意：C/C++语法不能这么定义结构体，
5 //这里只是为了说明含义的伪代码
6 //bodycontent即为一个不固定大小的二进制流
7 char binarystream[bodysize];
8};
接下来的核心部分就是如何操作这个二进制流，我们将流分为二进制读和二进制写两种流，下面给出接口定义：
1 //写
2 class BinaryWriteStream
3 {
4 public:
5 BinaryWriteStream(string* data);
6 const char* GetData() const;
7 size_t GetSize() const;
8 bool WriteCString(const char* str, size_t len);
9 bool WriteString(const string& str);
10 bool WriteDouble(double value, bool isNULL = false);
11 bool WriteInt64(int64_t value, bool isNULL = false);
12 bool WriteInt32(int32_t i, bool isNULL = false);
13 bool WriteShort(short i, bool isNULL = false);
14 bool WriteChar(char c, bool isNULL = false);
15 size_t GetCurrentPos() const{ return m_data->length(); }
16 void Flush();
17 void Clear();
18 private:
19 string* m_data;
20 };
1 //读
2 class BinaryReadStream : public IReadStream
3 {
4 private:
5 const char* const ptr;
6 const size_t len;
7 const char* cur;
8 BinaryReadStream(const BinaryReadStream&);
9 BinaryReadStream& operator=(const BinaryReadStream&);
10 public:
11 BinaryReadStream(const char* ptr, size_t len);
12 const char* GetData() const;
13 size_t GetSize() const;
14 bool IsEmpty() const;
15 bool ReadString(string* str, size_t maxlen, size_t& outlen);
16 bool ReadCString(char* str, size_t strlen, size_t& len);
17 bool ReadCCString(const char** str, size_t maxlen, size_t& outlen);
18 bool ReadInt32(int32_t& i);
19 bool ReadInt64(int64_t& i);
20 bool ReadShort(short& i);
21 bool ReadChar(char& c);
22 size_t ReadAll(char* szBuffer, size_t iLen) const;
23 bool IsEnd() const;
24 const char* GetCurrent() const{ return cur; }
25 public:
26 bool ReadLength(size_t & len);
27 bool ReadLengthWithoutOffset(size_t &headlen, size_t & outlen);
28 };
这样如果是上文的一个登录数据包，我们只要写成如下形式就可以了：
1std::string outbuf;
2BinaryWriteStream stream(&outbuf);
3stream.WriteInt32(cmd);
4stream.WriteCString(username, 16);
5stream.WriteCString(password, 16);
6stream.WriteInt32(clienttype);
7stream.WriteInt32(onlinetype);
8//最终数据就存储到outbuf中去了
9stream.Flush();
接着我们再对端，解得正确的包体后，我们只要按写入的顺序依次读出来即可：
1BinaryWriteStream stream(outbuf.c_str(), outbuf.length());
2int32_t cmd;
3stream.WriteInt32(cmd);
4char username[16];
5stream.ReadCString(username, 16, NULL);
6char password[16];
7stream.WriteCString(password, 16, NULL);
8int32_t clienttype;
9stream.WriteInt32(clienttype);
10int32_t onlinetype;
11stream.WriteInt32(onlinetype);
这里给出BinaryReadStream和BinaryWriteStream的完整实现：
1 //计算校验和
2 unsigned short checksum(const unsigned short *buffer, int size)
3 {
4 unsigned int cksum = 0;
5 while (size > 1)
6 {
7 cksum += *buffer++;
8 size -= sizeof(unsigned short);
9 }
10 if (size)
11 {
12 cksum += *(unsigned char*)buffer;
13 }
14 //将32位数转换成16
15 while (cksum >> 16)
16 cksum = (cksum >> 16) + (cksum & 0xffff);
17 return (unsigned short)(~cksum);
18 }
19
20 bool compress_(unsigned int i, char *buf, size_t &len)
21 {
22 len = 0;
23 for (int a = 4; a >= 0; a--)
24 {
25 char c;
26 c = i >> (a * 7) & 0x7f;
27 if (c == 0x00 && len == 0)
28 continue;
29 if (a == 0)
30 c &= 0x7f;
31 else
32 c |= 0x80;
33 buf[len] = c;
34 len++;
35 }
36 if (len == 0)
37 {
38 len++;
39 buf[0] = 0;
40 }
41 //cout << "compress:" << i << endl;
42 //cout << "compress len:" << len << endl;
43 return true;
44 }
45
46 bool uncompress_(char *buf, size_t len, unsigned int &i)
47 {
48 i = 0;
49 for (int index = 0; index < (int)len; index++)
50 {
51 char c = *(buf + index);
52 i = i << 7;
53 c &= 0x7f;
54 i |= c;
55 }
56 //cout << "uncompress:" << i << endl;
57 return true;
58 }
59
60 BinaryReadStream::BinaryReadStream(const char* ptr_, size_t len_)
61 : ptr(ptr_), len(len_), cur(ptr_)
62 {
63 cur += BINARY_PACKLEN_LEN_2 + CHECKSUM_LEN;
64 }
65
66 bool BinaryReadStream::IsEmpty() const
67 {
68 return len <= BINARY_PACKLEN_LEN_2;
69 }
70
71 size_t BinaryReadStream::GetSize() const
72 {
73 return len;
74 }
75
76 bool BinaryReadStream::ReadCString(char* str, size_t strlen, /* out */ size_t& outlen)
77 {
78 size_t fieldlen;
79 size_t headlen;
80 if (!ReadLengthWithoutOffset(headlen, fieldlen)) {
81 return false;
82 }
83 // user buffer is not enough
84 if (fieldlen > strlen) {
85 return false;
86 }
87 // 偏移到数据的位置
88 //cur += BINARY_PACKLEN_LEN_2;
89 cur += headlen;
90 if (cur + fieldlen > ptr + len)
91 {
92 outlen = 0;
93 return false;
94 }
95 memcpy(str, cur, fieldlen);
96 outlen = fieldlen;
97 cur += outlen;
98 return true;
99 }
100
101 bool BinaryReadStream::ReadString(string* str, size_t maxlen, size_t& outlen)
102 {
103 size_t headlen;
104 size_t fieldlen;
105 if (!ReadLengthWithoutOffset(headlen, fieldlen)) {
106 return false;
107 }
108 // user buffer is not enough
109 if (maxlen != 0 && fieldlen > maxlen) {
110 return false;
111 }
112 // 偏移到数据的位置
113 //cur += BINARY_PACKLEN_LEN_2;
114 cur += headlen;
115 if (cur + fieldlen > ptr + len)
116 {
117 outlen = 0;
118 return false;
119 }
120 str->assign(cur, fieldlen);
121 outlen = fieldlen;
122 cur += outlen;
123 return true;
124 }
125
126 bool BinaryReadStream::ReadCCString(const char** str, size_t maxlen, size_t& outlen)
127 {
128 size_t headlen;
129 size_t fieldlen;
130 if (!ReadLengthWithoutOffset(headlen, fieldlen)) {
131 return false;
132 }
133 // user buffer is not enough
134 if (maxlen != 0 && fieldlen > maxlen) {
135 return false;
136 }
137 // 偏移到数据的位置
138 //cur += BINARY_PACKLEN_LEN_2;
139 cur += headlen;
140 //memcpy(str, cur, fieldlen);
141 if (cur + fieldlen > ptr + len)
142 {
143 outlen = 0;
144 return false;
145 }
146 *str = cur;
147 outlen = fieldlen;
148 cur += outlen;
149 return true;
150 }
151
152 bool BinaryReadStream::ReadInt32(int32_t& i)
153 {
154 const int VALUE_SIZE = sizeof(int32_t);
155 if (cur + VALUE_SIZE > ptr + len)
156 return false;
157 memcpy(&i, cur, VALUE_SIZE);
158 i = ntohl(i);
159 cur += VALUE_SIZE;
160 return true;
161 }
162
163 bool BinaryReadStream::ReadInt64(int64_t& i)
164 {
165 char int64str[128];
166 size_t length;
167 if (!ReadCString(int64str, 128, length))
168 return false;
169 i = atoll(int64str);
170 return true;
171 }
172
173 bool BinaryReadStream::ReadShort(short& i)
174 {
175 const int VALUE_SIZE = sizeof(short);
176 if (cur + VALUE_SIZE > ptr + len) {
177 return false;
178 }
179 memcpy(&i, cur, VALUE_SIZE);
180 i = ntohs(i);
181 cur += VALUE_SIZE;
182 return true;
183 }
184
185 bool BinaryReadStream::ReadChar(char& c)
186 {
187 const int VALUE_SIZE = sizeof(char);
188 if (cur + VALUE_SIZE > ptr + len) {
189 return false;
190 }
191 memcpy(&c, cur, VALUE_SIZE);
192 cur += VALUE_SIZE;
193 return true;
194 }
195
196 bool BinaryReadStream::ReadLength(size_t & outlen)
197 {
198 size_t headlen;
199 if (!ReadLengthWithoutOffset(headlen, outlen)) {
200 return false;
201 }
202 //cur += BINARY_PACKLEN_LEN_2;
203 cur += headlen;
204 return true;
205 }
206
207 bool BinaryReadStream::ReadLengthWithoutOffset(size_t& headlen, size_t & outlen)
208 {
209 headlen = 0;
210 const char *temp = cur;
211 char buf[5];
212 for (size_t i = 0; i<sizeof(buf); i++)
213 {
214 memcpy(buf + i, temp, sizeof(char));
215 temp++;
216 headlen++;
217 //if ((buf[i] >> 7 | 0x0) == 0x0)
218 if ((buf[i] & 0x80) == 0x00)
219 break;
220 }
221 if (cur + headlen > ptr + len)
222 return false;
223 unsigned int value;
224 uncompress_(buf, headlen, value);
225 outlen = value;
226 /*if ( cur + BINARY_PACKLEN_LEN_2 > ptr + len ) {
227 return false;
228 }
229 unsigned int tmp;
230 memcpy(&tmp, cur, sizeof(tmp));
231 outlen = ntohl(tmp);*/
232 return true;
233 }
234
235 bool BinaryReadStream::IsEnd() const
236 {
237 assert(cur <= ptr + len);
238 return cur == ptr + len;
239 }
240
241 const char* BinaryReadStream::GetData() const
242 {
243 return ptr;
244 }
245
246 size_t BinaryReadStream::ReadAll(char * szBuffer, size_t iLen) const
247 {
248 size_t iRealLen = min(iLen, len);
249 memcpy(szBuffer, ptr, iRealLen);
250 return iRealLen;
251 }
252
253 //=================class BinaryWriteStream implementation============//
254 BinaryWriteStream::BinaryWriteStream(string *data) :
255 m_data(data)
256 {
257 m_data->clear();
258 char str[BINARY_PACKLEN_LEN_2 + CHECKSUM_LEN];
259 m_data->append(str, sizeof(str));
260 }
261
262 bool BinaryWriteStream::WriteCString(const char* str, size_t len)
263 {
264 char buf[5];
265 size_t buflen;
266 compress_(len, buf, buflen);
267 m_data->append(buf, sizeof(char)*buflen);
268 m_data->append(str, len);
269 //unsigned int ulen = htonl(len);
270 //m_data->append((char*)&ulen,sizeof(ulen));
271 //m_data->append(str,len);
272 return true;
273 }
274
275 bool BinaryWriteStream::WriteString(const string& str)
276 {
277 return WriteCString(str.c_str(), str.length());
278 }
279
280 const char* BinaryWriteStream::GetData() const
281 {
282 return m_data->data();
283 }
284
285 size_t BinaryWriteStream::GetSize() const
286 {
287 return m_data->length();
288 }
289
290 bool BinaryWriteStream::WriteInt32(int32_t i, bool isNULL)
291 {
292 int32_t i2 = 999999999;
293 if (isNULL == false)
294 i2 = htonl(i);
295 m_data->append((char*)&i2, sizeof(i2));
296 return true;
297 }
298
299 bool BinaryWriteStream::WriteInt64(int64_t value, bool isNULL)
300 {
301 char int64str[128];
302 if (isNULL == false)
303 {
304 #ifndef _WIN32
305 sprintf(int64str, "%ld", value);
306 #else
307 sprintf(int64str, "%lld", value);
308 #endif
309 WriteCString(int64str, strlen(int64str));
310 }
311 else
312 WriteCString(int64str, 0);
313 return true;
314 }
315
316 bool BinaryWriteStream::WriteShort(short i, bool isNULL)
317 {
318 short i2 = 0;
319 if (isNULL == false)
320 i2 = htons(i);
321 m_data->append((char*)&i2, sizeof(i2));
322 return true;
323 }
324
325 bool BinaryWriteStream::WriteChar(char c, bool isNULL)
326 {
327 char c2 = 0;
328 if (isNULL == false)
329 c2 = c;
330 (*m_data) += c2;
331 return true;
332 }
333
334 bool BinaryWriteStream::WriteDouble(double value, bool isNULL)
335 {
336 char doublestr[128];
337 if (isNULL == false)
338 {
339 sprintf(doublestr, "%f", value);
340 WriteCString(doublestr, strlen(doublestr));
341 }
342 else
343 WriteCString(doublestr, 0);
344 return true;
345 }
346
347 void BinaryWriteStream::Flush()
348 {
349 char *ptr = &(*m_data)[0];
350 unsigned int ulen = htonl(m_data->length());
351 memcpy(ptr, &ulen, sizeof(ulen));
352 }
353
354 void BinaryWriteStream::Clear()
355 {
356 m_data->clear();
357 char str[BINARY_PACKLEN_LEN_2 + CHECKSUM_LEN];
358 m_data->append(str, sizeof(str));
359 }
这里详细解释一下上面的实现原理，即如何把各种类型的字段写入这种所谓的流中，或者怎么从这种流中读出各种类型的数据。上文的字段在流中的格式如下图：
这里最简便的方式就是每个字段的长度域都是固定字节数目，如4个字节。但是这里我们并没有这么做，而是使用了一个小小技巧去对字段长度进行了一点压缩。对于字符串类型的字段，我们将表示其字段长度域的整型值（int32类型，4字节）按照其数值的大小压缩成1～5个字节，对于每一个字节，如果我们只用其低7位。最高位为标志位，为1时，表示其左边的还有下一个字节，反之到此结束。例如，对于数字127，我们二进制表示成01111111，由于最高位是0，那么如果字段长度是127及以下，一个字节就可以存储下了。如果一个字段长度大于127，如等于256，对应二进制100000000，那么我们按照刚才的规则，先填充最低字节（从左往右依次是从低到高），由于最低的7位放不下，还有后续高位字节，所以我们在最低字节的最高位上填1，即10000000，接着次高位为00000100，由于次高位后面没有更高位的字节了，所以其最高位为0，组合起来两个字节就是10000000 0000100。对于数字50000，其二进制是1100001101010000，根据每7个一拆的原则是：11 0000110 1010000再加上标志位就是：10000011 10000110 01010000。采用这样一种策略将原来占4个字节的整型值根据数值大小压缩成了1～5个字节（由于我们对数据包最大长度有限制，所以不会出现长度需要占5个字节的情形）。反过来，解析每个字段的长度，就是先取出一个字节，看其最高位是否有标志位，如果有继续取下一个字节当字段长度的一部分继续解析，直到遇到某个字节最高位不为1为止。
对一个整形压缩和解压缩的部分从上面的代码中摘录如下：
压缩：
1 //将一个四字节的整形数值压缩成1~5个字节
2 bool compress_(unsigned int i, char *buf, size_t &len)
3 {
4 len = 0;
5 for (int a = 4; a >= 0; a--)
6 {
7 char c;
8 c = i >> (a * 7) & 0x7f;
9 if (c == 0x00 && len == 0)
10 continue;
11 if (a == 0)
12 c &= 0x7f;
13 else
14 c |= 0x80;
15 buf[len] = c;
16 len++;
17 }
18 if (len == 0)
19 {
20 len++;
21 buf[0] = 0;
22 }
23 //cout << "compress:" << i << endl;
24 //cout << "compress len:" << len << endl;
25 return true;
26 }
解压
1 //将一个1~5个字节的值还原成四字节的整形值
2 bool uncompress_(char *buf, size_t len, unsigned int &i)
3 {
4 i = 0;
5 for (int index = 0; index < (int)len; index++)
6 {
7 char c = *(buf + index);
8 i = i << 7;
9 c &= 0x7f;
10 i |= c;
11 }
12 //cout << "uncompress:" << i << endl;
13 return true;
14 }
三、关于跨系统与跨语言之间的网络通信协议解析与识别问题
由于我们的即时通讯同时涉及到Java和C++两种编程语言，且有windows、linux、安卓三个平台，而我们为了保障学习的质量和效果，所以我们不用第三跨平台库（其实我们也是在学习如何编写这些跨平台库的原理），所以我们需要学习以下如何在Java语言中去解析C++的网络数据包或者反过来。安卓端发送的数据使用Java语言编写，pc与服务器发送的数据使用C++编写，这里以在Java中解析C++网络数据包为例。 这对于很多人来说是一件很困难的事情，所以只能变着法子使用第三方的库。其实只要你掌握了一定的基础知识，利用一些现成的字节流抓包工具（如tcpdump、wireshark）很容易解决这个问题。我们这里使用tcpdump工具来尝试分析和解决这个问题。
首先，我们需要明确字节序列这样一个概念，即我们说的大端编码(big endian)和小端编码(little endian)，x86和x64系列的cpu使用小端编码，而数据在网络上传输，以及Java语言中，使用的是大端编码。那么这是什么意思呢？

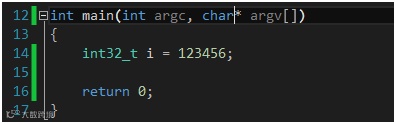

我们举个例子，看一个x64机器上的32位数值在内存中的存储方式：
i在内存中的地址序列是0x003CF7C4~0x003CF7C8，值为40 e2 01 00。
十六进制0001e240正好等于10进制123456，也就是说小端编码中权重高的的字节值存储在内存地址高（地址值较大）的位置，权重值低的字节值存储在内存地址低（地址值较小）的位置，也就是所谓的高高低低。
相反，大端编码的规则应该是高低低高，也就是说权值高字节存储在内存地址低的位置，权值低的字节存储在内存地址高的位置。
所以，如果我们一个C++程序的int32值123456不作转换地传给Java程序，那么Java按照大端编码的形式读出来的值是：十六进制40E20100 = 十进制1088553216。
所以，我们要么在发送方将数据转换成网络字节序（大端编码），要么在接收端再进行转换。
下面看一下如果C++端传送一个如下数据结构，Java端该如何解析（由于Java中是没有指针的，也无法操作内存地址，导致很多人无从下手），下面利用tcpdump来解决这个问题的思路。

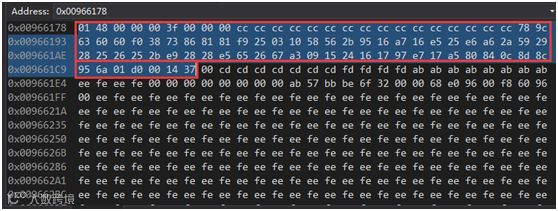

我们客户端发送的数据包：

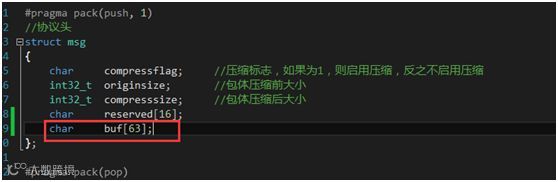

其结构体定义如下：

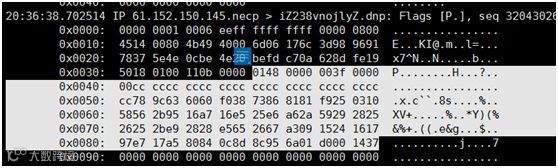

利用tcpdump抓到的包如下：
放大一点：
我们白色标识出来就是我们收到的数据包。这里我想说明两点：
如果我们知道发送端发送的字节流，再比照接收端收到的字节流，我们就能检测数据包的完整性，或者利用这个来排查一些问题；
对于Java程序只要按照这个顺序，先利用java.net.Socket的输出流java.io.DataOutputStream对象readByte、readInt32、readInt32、readBytes、readBytes方法依次读出一个char、int32、int32、16个字节的字节数组、63个字节数组即可，为了还原像int32这样的整形值，我们需要做一些小端编码向大端编码的转换。
相关阅读
欢迎关注公众号『easyserverdev』。如果有任何技术或者职业方面的问题需要我提供帮助，可通过这个公众号与我取得联系，此公众号不仅分享高性能服务器开发经验和故事，同时也免费为广大技术朋友提供技术答疑和职业解惑，您有任何问题都可以在微信公众号直接留言，我会尽快回复您。
